通訊接口：LoRa、RJ45、RS485
工作電壓：DC 9～36V
安裝方式：定位孔、導軌安裝
產品尺寸：110*40*100mm

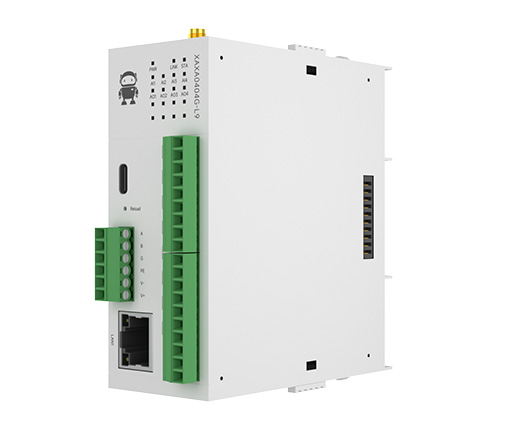

產品簡介：LoRa分布式IO主機系列是一款強大的無線遠程控制與采集設備的無線遠程IO模塊，該分布式IO設備采用LoRa無線技術（內置了無線模塊），可通過串口或遠程LoRa組網設備發送Modbus RTU指令進行控制，可搭配E90-DTU(400SL30)無線數傳電臺，實現無線遠程采集控制開關量模擬量（DI/DO/AI/AO）輸入輸出信號。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC 9～36V |
| 電源指示 | PWR紅色LED指示燈 | |
| 無線參數 | M31-XXXXXXXXG-L工作頻段 | 410.125-493.125MHz |
| M31-XXXXXXXXG-L9 | 850.125～930.125MHz | |
| 發射功率 | 30dBm（最大功率約 1W） | |
| 傳輸距離 | 10km（晴朗空曠環境，最大功率，天線增益 5 dBi，高度 2m） | |
| M31-XXXXXXXXG-L信道 | 23（0-83軟件可設置） | |
| M31-XXXXXXXXG-L9信道 | 18（0-80軟件可設置） | |
| 空速 | 2.4k-62.5 k(6種空速可選) | |
| 分包包長 | 240Bytes | |
| 天線選項 | SMA 天線座（外螺內孔） | |
| 通訊 | 通訊接口 | LoRa、RS485、RJ45 |
| 波特率 | 2400-230400(8種波特率可選) | |
| 通訊協議 | LoRa：標準Modbus RTU協議 | |
| RS485:標準Modbus RTU協議 | ||
| 以太網：標準Modbus TCP協議 | ||
| MODBUS | 設備地址 | 可通過軟件、硬件撥碼開關修改 |
| DI輸入 | 輸入類型 | NPN、PNP |
| 輸入電壓 | 12~24V | |
| 輸入阻抗 | 7.2kΩ | |
| 采集頻率 | 最大1K Hz | |
| 輸入指示 | DI綠色LED指示燈 | |
| AI輸入 | 采集特性 | 單端輸入/差分輸入（型號可選） |
| 輸入類型 | 單端電流：0-20mA、4-20mA | |
| 差分電流：0-20mA、4-20mA、±20mA | ||
| 差分電壓：0-5V、±5V、0-10V、±10V | ||
| AI分辨率 | 16位（差分）/12位（單端） | |
| AI精度 | 1‰(差分)/3‰（單端） | |
| 采集頻率 | 單端最大100Hz/差分最大40Hz | |
| 輸入指示 | AI綠色LED指示燈 | |
| DO輸出 | DO輸出類型 | A型繼電器（常開） |
| DO輸出模式 | 電平輸出 | |
| 繼電器觸點容量 | 5A 30VDC、5A 250VAC（同一個COM公共端電流總和最大支持8A） | |
| 輸出指示 | DO綠色LED指示燈 | |
| AO輸出 | 輸出類型 | 0-20mA、4-20mA |
| AO輸出精度 | 3‰ | |
| 輸入指示 | AO綠色LED指示燈 | |

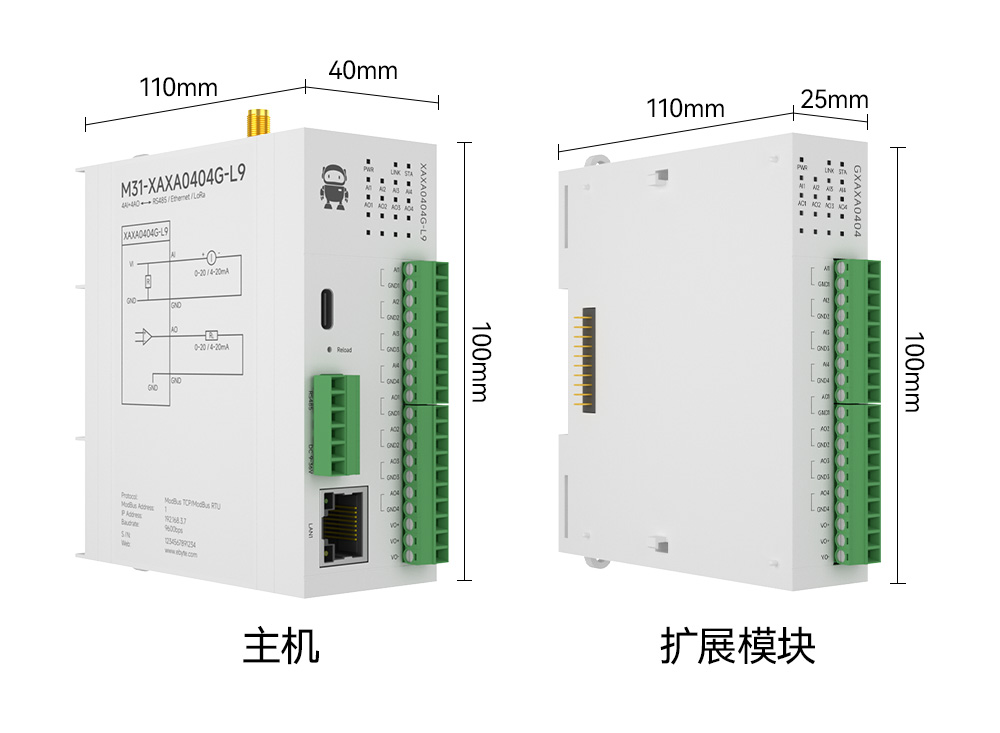

| 其他 | 產品尺寸 | 110mm * 40mm * 100mm (長*寬*高) |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 定位孔、導軌安裝 |

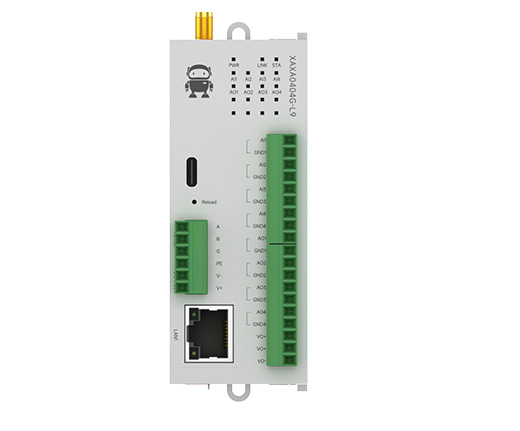

| M31-XAXA0404G-L9 端口及按鍵說明： | ||
| 絲印 | 名稱 | 說明 |
| AI1 | AI1 模擬量輸入 | AI1 模擬量輸入接口，與 GND1 配合使用 |
| GND1 | AI1 模擬量輸入地 | AI1 的模擬量輸入地接口 |
| AI2 | AI2 模擬量輸入 | AI2 模擬量輸入接口，與 GND2 配合使用 |
| GND2 | AI2 模擬量輸入地 | AI2 的模擬量輸入地接口 |
| AI3 | AI3 模擬量輸入 | AI3 模擬量輸入接口，與 GND3 配合使用 |
| GND3 | AI3 模擬量輸入地 | AI3 的模擬量輸入地接口 |
| AI4 | AI4 模擬量輸入 | AI4 模擬量輸入接口，與 GND4 配合使用 |
| GND4 | AI4 模擬量輸入地 | AI4 的模擬量輸入地接口 |
| AO1 | AO1 模擬量輸出（正極） | AO1 模擬量輸出（正極）接口，與 GND1 配合使用 |
| GND1 | AO1 模擬量輸出（負極） | AO1 的模擬量輸出（負極）接口 |
| AO2 | AO2 模擬量輸出（正極） | AO2 模擬量輸出接口，與 GND2 配合使用 |
| GND2 | AO2 模擬量輸出（負極） | AO2 的模擬量輸出（負極）接口 |
| AO3 | AO3 模擬量輸出（正極） | AO3 模擬量輸出接口，與 GND3 配合使用 |
| GND3 | AO3 模擬量輸出（負極） | AO3 的模擬量輸出（負極）接口 |
| AO4 | AO4 模擬量輸出（正極） | AO4 模擬量輸出接口，與 GND4 配合使用 |
| GND4 | AO4 模擬量輸出（負極） | AO4 的模擬量輸出（負極）接口 |
| VO+ | 電源輸出正極 | 電源輸出正極，同設備供電電源電壓一致 |
| VO+ | 電源輸出正極 | 電源輸出正極，同設備供電電源電壓一致 |
| VO- | 電源輸出負極 | 電源輸出負極，同設備供電電源電壓一致 |
| Reload | 恢復出廠設置/自動協商 | 長按 5-10 秒，恢復出廠設置；2 秒內雙擊，可自動協商擴展模塊 |
| A(RS485) | RS485 A 接口 | RS485 A 接口 |
| B(RS485) | RS485 B 接口 | RS485 B 接口 |
| G(RS485) | RS485 G 接口 | RS485 G 接口 |
| PE | 接地 | 接地 |
| V-（DC9～36V） | 電源負極 | 直流（9～36V）電源負極接口 |
| V+（DC9～36V） | 電源正極 | 直流（9～36V）電源正極接口 |
| LAN1 | 網口 | 標準 RJ45 網線接口 |
| ANT | 天線接口 | 外螺紋內孔，長 10mm，特征阻抗 50Ω |
| M31-XAXA0404G-L9 指示燈說明： | ||
| 絲印 | 名稱 | 說明 |
| PWR | 電源指示燈 | 紅色 LED 燈；亮：系統供電正常；滅：系統供電異常 |
| LINK | 鏈路指示燈 | 黃色 LED 燈；亮：有鏈路鏈接；滅：無鏈路鏈接；有數據交互時快閃 |
| STA | 狀態指示燈 | 藍色 LED 燈；交替閃爍表示正常工作；常亮或常滅表示設備狀態異常 |
| AI1 | AI1 輸入指示燈 | 綠色 LED 燈；亮：正常輸入達到量程 1%及以上；滅：未有效接入；快速閃爍：超出量程10% |
| AI2 | AI2 輸入指示燈 | 綠色 LED 燈；亮：正常輸入達到量程 1%及以上；滅：未有效接入；快速閃爍：超出量程10% |
| AI3 | AI3 輸入指示燈 | 綠色 LED 燈；亮：正常輸入達到量程 1%及以上；滅：未有效接入；快速閃爍：超出量程10% |
| AI4 | AI4 輸入指示燈 | 綠色 LED 燈；亮：正常輸入達到量程 1%及以上；滅：未有效接入；快速閃爍：超出量程10% |
| AO1 | AO1 輸出指示燈 | 綠色 LED 燈：亮：正常輸出達到量程 1%及以上；滅：小于量程1%； |
| AO2 | AO2 輸出指示燈 | 綠色 LED 燈：亮：正常輸出達到量程 1%及以上；滅：小于量程1%； |
| AO3 | AO3 輸出指示燈 | 綠色 LED 燈：亮：正常輸出達到量程 1%及以上；滅：小于量程1%； |
| AO4 | AO4 輸出指示燈 | 綠色 LED 燈：亮：正常輸出達到量程 1%及以上；滅：小于量程1%； |
| 產品 型號 | 串口類型 | 以太網類型 | 開關量輸入 | 模擬量輸入 | 開關量輸出 | 模擬量輸出 | 工作電壓(V) | 安裝方式 | 產品尺寸 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 【LoRa主機4AI+4AO】M31-XAXA0404G-L9 | LoRa、RS485 | RJ45 | 0 | 4 | 0 | 4 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【LoRa主機8DI+8DO】M31-AXAX8080G-L9 | LoRa、RS485 | RJ45 | 8 | 0 | 8 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【LoRa主機4DI+4AI+4DO】M31-AAAX4440G-L9 | LoRa、RS485 | RJ45 | 4 | 4 | 4 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| P31-AXAX8080G-U | RS485 | RJ45 | 8 | 0 | 8 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| P31-AFAX4440G-U | RS485 | RJ45 | 4 | 4 | 4 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【8DI+8DO】GAXAX8080-U第二代擴展模塊 | RS485 | RJ45 | 8 | 0 | 8 | 0 | DC9～36 | 導軌+定位孔 | 110*25*100 | ||
| 【4DI+4DO+4AI】GAFAX4440-U第二代擴展模塊 | RS485 | RJ45 | 4 | 4 | 4 | 0 | DC9～36 | 導軌+定位孔 | 110*25*100 | ||
| 【8DI+8DO】M31-AXAX8080G-U | RS485 | RJ45 | 8 | 0 | 8 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【4DI+4DO+4AI】M31-AFAX4440G-U | RS485 | RJ45 | 4 | 4 | 4 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【LoRa主機8DI+8DO】M31-AXAX8080G-L | LoRa、RS485 | RJ45 | 8 | 0 | 8 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【LoRa主機4AI+4AO】M31-XAXA0404G-L | LoRa、RS485 | RJ45 | 0 | 4 | 0 | 4 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【LoRa主機8AO】M31-XXXA0008G-L | LoRa、RS485 | RJ45 | 0 | 0 | 0 | 8 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【LoRa主機8DO】M31-XXAX0080G-L | LoRa、RS485 | RJ45 | 0 | 0 | 8 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【LoRa主機8AI】M31-XAXX0800G-L | LoRa、RS485 | RJ45 | 0 | 8 | 0 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【LoRa主機8DI】M31-AXXX8000G-L | LoRa、RS485 | RJ45 | 8 | 0 | 0 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【LoRa主機4DI+4AI+4DO】M31-AAAX4440G-L | LoRa、RS485 | RJ45 | 4 | 4 | 4 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【8AI差分電壓】GXGXX0800擴展模塊 | RS485 | RJ45 | 0 | 8 | 0 | 0 | DC9～36 | 導軌+定位孔 | 110*25*100 | ||
| 【8AI差分電流】GXFXX0800擴展模塊 | RS485 | RJ45 | 0 | 8 | 0 | 0 | DC9～36 | 導軌+定位孔 | 110*25*100 | ||
| 【4AI+4AO】GXAXA0404擴展模塊 | RS485 | RJ45 | 0 | 4 | 0 | 4 | DC9～36 | 導軌+定位孔 | 110*25*100 | ||
| 【8AO】GXXXA0008擴展模塊 | RS485 | RJ45 | 0 | 0 | 0 | 8 | DC9～36 | 導軌+定位孔 | 110*25*100 | ||
| 【8AI差分電壓】M31-XGXX0800G主機 | RS485 | RJ45 | 0 | 8 | 0 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【8AI差分電流】M31-XFXX0800G主機 | RS485 | RJ45 | 0 | 8 | 0 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【4AI+4AO】M31-XAXA0404G主機 | RS485 | RJ45 | 0 | 4 | 0 | 4 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【8AO】M31-XXXA0008G主機 | RS485 | RJ45 | 0 | 0 | 0 | 8 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【8AI】GXAXX0800擴展模塊 | RS485 | RJ45 | 0 | 8 | 0 | 0 | DC9～36 | 導軌+定位孔 | 110*25*100 | ||
| 【16DI】GAXXXA000擴展模塊 | RS485 | RJ45 | 16 | 0 | 0 | 0 | DC9～36 | 導軌+定位孔 | 110*25*100 | ||
| 【8DO】GXXAX0080擴展模塊 | RS485 | RJ45 | 0 | 0 | 8 | 0 | DC9～36 | 導軌+定位孔 | 110*25*100 | ||
| 【8DI】GAXXX8000擴展模塊 | RS485 | RJ45 | 8 | 0 | 0 | 0 | DC9～36 | 導軌+定位孔 | 110*25*100 | ||
| 【8DI+8DO】GAXAX8080擴展模塊 | RS485 | RJ45 | 8 | 0 | 8 | 0 | DC9～36 | 導軌+定位孔 | 110*25*100 | ||
| 【4DI+4DO】GAXAX4040擴展模塊 | RS485 | RJ45 | 4 | 0 | 4 | 0 | DC9～36 | 導軌+定位孔 | 110*25*100 | ||
| 【4DI+4AI+4DO】GAAAX4440擴展模塊 | RS485 | RJ45 | 4 | 4 | 4 | 0 | DC9～36 | 導軌+定位孔 | 110*25*100 | ||
| 【8AI】M31-XAXX0800G主機 | RS485 | RJ45 | 0 | 8 | 0 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【16DO】M31-XXAX00A0G主機 | RS485 | RJ45 | 0 | 0 | 16 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【16DI】M31-AXXXA000G主機 | RS485 | RJ45 | 16 | 0 | 0 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【8DO】M31-XXAX0080G主機 | RS485 | RJ45 | 0 | 0 | 8 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【8DI】M31-AXXX8000G主機 | RS485 | RJ45 | 8 | 0 | 0 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【8DI+8DO】M31-AXAX8080G主機 | RS485 | RJ45 | 8 | 0 | 8 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【4DI+4DO】M31-AXAX4040G主機 | RS485 | RJ45 | 4 | 0 | 4 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 | ||
| 【4DI+4AI+4DO】M31-AAAX4440G主機 | RS485 | RJ45 | 4 | 4 | 4 | 0 | DC9～36 | 導軌+定位孔 | 110*40*100 |
