通訊接口：LoRa、RJ45、RS485
工作電壓：DC 9～36V
安裝方式：定位孔、導軌安裝
產品尺寸：110*40*100mm
產品簡介：LoRa分布式IO主機系列是一款強大的無線遠程控制與采集設備，該設備采用LoRa無線技術（內置了無線模塊），可通過串口或遠程LoRa組網設備發送Modbus RTU指令進行控制，可搭配本公司的“無線數傳電臺（E95-DTU(400SL30)）”，實現無線遠程采集控制開關量模擬量（DI/DO/AI/AO）輸入輸出信號。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC 9～36V |
| 電源指示 | PWR紅色LED指示燈 | |
| 無線參數 | M31-XXXXXXXXG-L工作頻段 | 410.125-493.125MHz |
| M31-XXXXXXXXG-L9 | 850.125～930.125MHz | |
| 發射功率 | 30dBm（最大功率約 1W） | |
| 傳輸距離 | 10km（晴朗空曠環境，最大功率，天線增益 5 dBi，高度 2m） | |
| M31-XXXXXXXXG-L信道 | 23（0-83軟件可設置） | |
| M31-XXXXXXXXG-L9信道 | 18（0-80軟件可設置） | |
| 空速 | 2.4k-62.5 k(6種空速可選) | |
| 分包包長 | 240Bytes | |
| 天線選項 | SMA 天線座（外螺內孔） | |
| 通訊 | 通訊接口 | LoRa、RS485、RJ45 |
| 波特率 | 2400-230400(8種波特率可選) | |
| 通訊協議 | LoRa：標準Modbus RTU協議 | |
| RS485:標準Modbus RTU協議 | ||
| 以太網：標準Modbus TCP協議 | ||
| MODBUS | 設備地址 | 可通過軟件、硬件撥碼開關修改 |
| DI輸入 | 輸入類型 | NPN、PNP |
| 輸入電壓 | 12~24V | |
| 輸入阻抗 | 7.2kΩ | |
| 采集頻率 | 最大1K Hz | |
| 輸入指示 | DI綠色LED指示燈 | |
| AI輸入 | 采集特性 | 單端輸入/差分輸入（型號可選） |
| 輸入類型 | 單端電流：0-20mA、4-20mA | |
| 差分電流：0-20mA、4-20mA、±20mA | ||
| 差分電壓：0-5V、±5V、0-10V、±10V | ||
| AI分辨率 | 16位（差分）/12位（單端） | |
| AI精度 | 1‰(差分)/3‰（單端） | |
| 采集頻率 | 單端最大100Hz/差分最大40Hz | |
| 輸入指示 | AI綠色LED指示燈 | |
| DO輸出 | DO輸出類型 | A型繼電器（常開） |
| DO輸出模式 | 電平輸出 | |
| 繼電器觸點容量 | 5A 30VDC、5A 250VAC（同一個COM公共端電流總和最大支持8A） | |
| 輸出指示 | DO綠色LED指示燈 | |
| AO輸出 | 輸出類型 | 0-20mA、4-20mA |
| AO輸出精度 | 3‰ | |
| 輸入指示 | AO綠色LED指示燈 | |

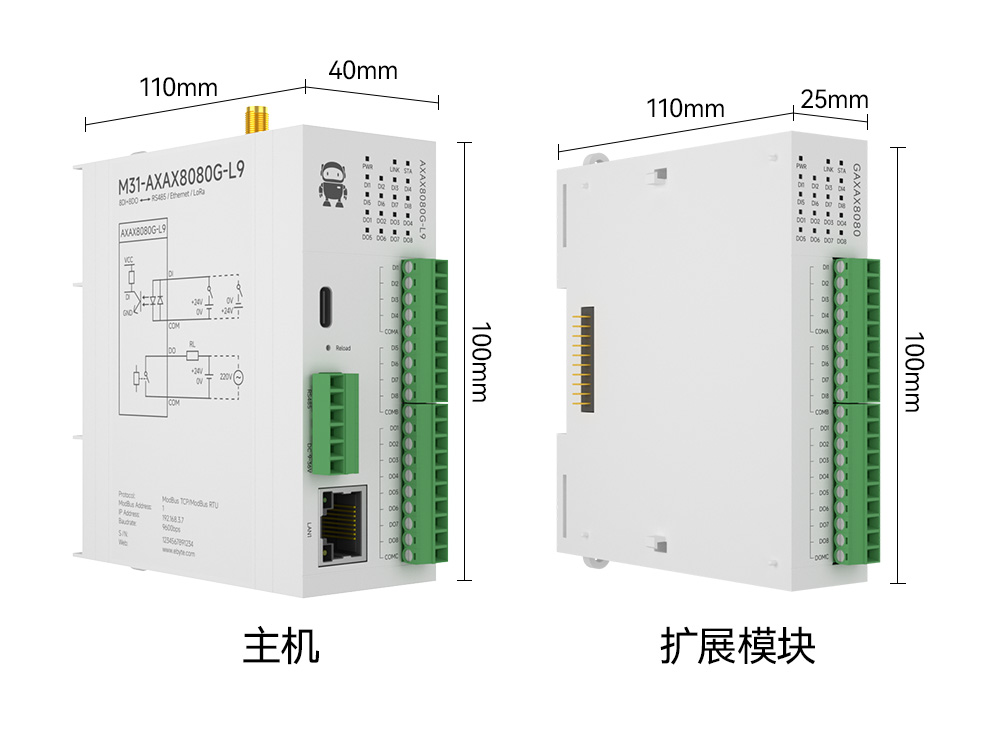

| 其他 | 產品尺寸 | 110mm * 40mm * 100mm (長*寬*高) |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 定位孔、導軌安裝 |

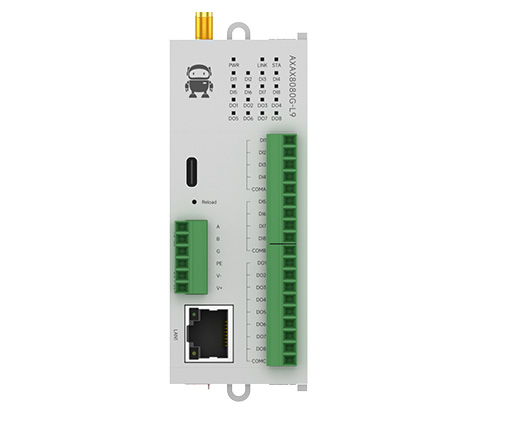

| M31-AXAX8080G-L 端口及按鍵說明： | ||
| 絲印 | 名稱 | 說明 |
| DI1 | DI1 開關量輸入 | DI1 開關量輸入接口，與 COMA 配合使用 |
| DI2 | DI2 開關量輸入 | DI2 開關量輸入接口，與 COMA 配合使用 |
| DI3 | DI3 開關量輸入 | DI3 開關量輸入接口，與 COMA 配合使用 |
| DI4 | DI4 開關量輸入 | DI4 開關量輸入接口，與 COMA 配合使用 |
| COMA | DI 開關量輸入公共端 | DI1-DI4 共用 COMA 公共端 |
| DI5 | DI5 開關量輸入 | DI5 開關量輸入接口，與 COMB 配合使用 |
| DI6 | DI6 開關量輸入 | DI6 開關量輸入接口，與 COMB 配合使用 |
| DI7 | DI7 開關量輸入 | DI7 開關量輸入接口，與 COMB 配合使用 |
| DI8 | DI8 開關量輸入 | DI8 開關量輸入接口，與 COMB 配合使用 |
| COMB | DI 開關量輸入公共端 | DI5-DI8 共用 COMB 公共端 |
| DO1 | DO1 開關量輸出 | DO1 開關量輸出接口，與 COMC 配合使用 |
| DO2 | DO2 開關量輸出 | DO2 開關量輸出接口，與 COMC 配合使用 |
| DO3 | DO3 開關量輸出 | DO3 開關量輸出接口，與 COMC 配合使用 |
| DO4 | DO4 開關量輸出 | DO4 開關量輸出接口，與 COMC 配合使用 |
| DO5 | DO5 開關量輸出 | DO5 開關量輸出接口，與 COMC 配合使用 |
| DO6 | DO6 開關量輸出 | DO6 開關量輸出接口，與 COMC 配合使用 |
| DO7 | DO7 開關量輸出 | DO7 開關量輸出接口，與 COMC 配合使用 |
| DO8 | DO8 開關量輸出 | DO8 開關量輸出接口，與 COMC 配合使用 |
| COMC | DO 的 COM 端 | DO1-DO8 共用 COMC 配合使用 |
| Reload | 恢復出廠設置/自動協商 | 長按 5-10 秒，恢復出廠設置；2 秒內雙擊，可自動協商擴展模塊 |
| A(RS485) | RS485 A 接口 | RS485 A 接口 |
| B(RS485) | RS485 B 接口 | RS485 B 接口 |
| G(RS485) | RS485 G 接口 | RS485 G 接口 |
| PE | 接地 | 接地 |
| V-（DC9～36V） | 電源負極 | 直流（9～36V）電源負極接口 |
| V+（DC9～36V） | 電源正極 | 直流（9～36V）電源正極接口 |
| LAN1 | 網口 | 標準 RJ45 網線接口 |
| ANT | 天線接口 | 外螺紋內孔，長 10mm，特征阻抗 50Ω |
| M31-AXAX8080G-L 指示燈說明： | ||
| 絲印 | 名稱 | 說明 |
| PWR | 電源指示燈 | 紅色 LED 燈；亮：系統供電正常；滅：系統供電異常 |
| LINK | 鏈路指示燈 | 黃色 LED 燈；亮：有鏈路鏈接；滅：無鏈路鏈接；有數據交互時快閃 |
| STA | 狀態指示燈 | 藍色 LED 燈；交替閃爍表示正常工作；常亮或常滅表示設備狀態異常 |
| DI1 | DI1 輸入指示燈 | 綠色 LED 燈；亮：DI1 有效輸入；滅：DI1 無效輸入 |
| DI2 | DI2 輸入指示燈 | 綠色 LED 燈；亮：DI2 有效輸入；滅：DI2 無效輸入 |
| DI3 | DI3 輸入指示燈 | 綠色 LED 燈；亮：DI3 有效輸入；滅：DI3 無效輸入 |
| DI4 | DI4 輸入指示燈 | 綠色 LED 燈；亮：DI4 有效輸入；滅：DI4 無效輸入 |
| DI5 | DI5 輸入指示燈 | 綠色 LED 燈；亮：DI5 有效輸入；滅：DI5 無效輸入 |
| DI6 | DI6 輸入指示燈 | 綠色 LED 燈；亮：DI6 有效輸入；滅：DI6 無效輸入 |
| DI7 | DI7 輸入指示燈 | 綠色 LED 燈；亮：DI7 有效輸入；滅：DI7 無效輸入 |
| DI8 | DI8 輸入指示燈 | 綠色 LED 燈；亮：DI8 有效輸入；滅：DI8 無效輸入 |
| DO1 | DO1 輸出指示燈 | 綠色 LED 燈；亮：DO1 繼電器閉合；滅：DO1 繼電器斷開 |
| DO2 | DO2 輸出指示燈 | 綠色 LED 燈；亮：DO2 繼電器閉合；滅：DO2 繼電器斷開 |
| DO3 | DO3 輸出指示燈 | 綠色 LED 燈；亮：DO3 繼電器閉合；滅：DO3 繼電器斷開 |
| DO4 | DO4 輸出指示燈 | 綠色 LED 燈；亮：DO4 繼電器閉合；滅：DO4 繼電器斷開 |
| DO5 | DO5 輸出指示燈 | 綠色 LED 燈；亮：DO5 繼電器閉合；滅：DO5 繼電器斷開 |
| DO6 | DO6 輸出指示燈 | 綠色 LED 燈；亮：DO6 繼電器閉合；滅：DO6 繼電器斷開 |
| DO7 | DO7 輸出指示燈 | 綠色 LED 燈；亮：DO7 繼電器閉合；滅：DO7 繼電器斷開 |
| DO8 | DO8 輸出指示燈 | 綠色 LED 燈；亮：DO8 繼電器閉合；滅：DO8 繼電器斷開 |
