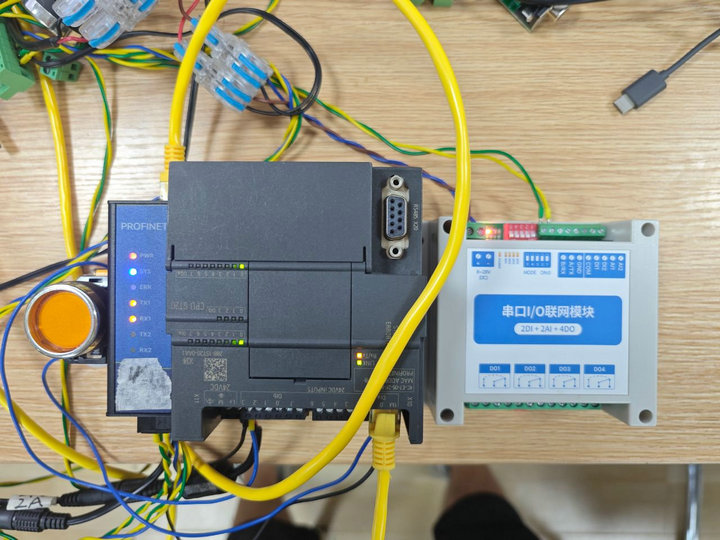

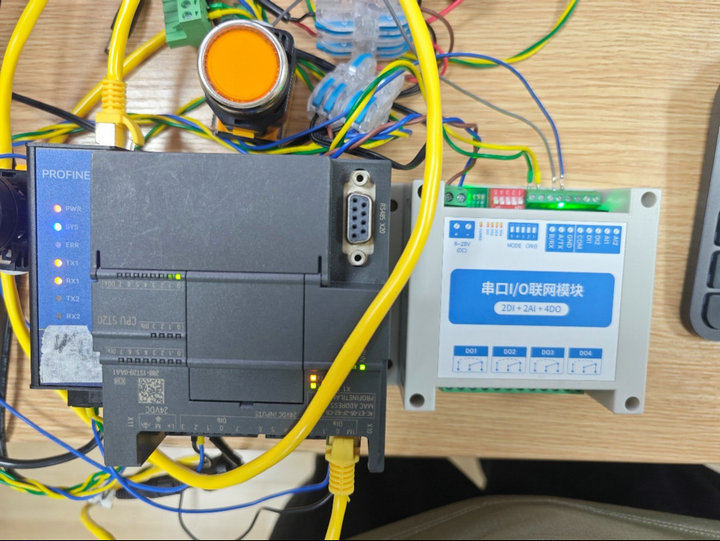

PLC通過Modbus協議控制RTU過程較為復雜，需要調用Modbus RTU Master庫，先初始化，在配置發送模塊，而通過Profinet網關將RTU轉換為Profinet IO設備，就可以像控制PLC自帶IO方法控制擴展IO。

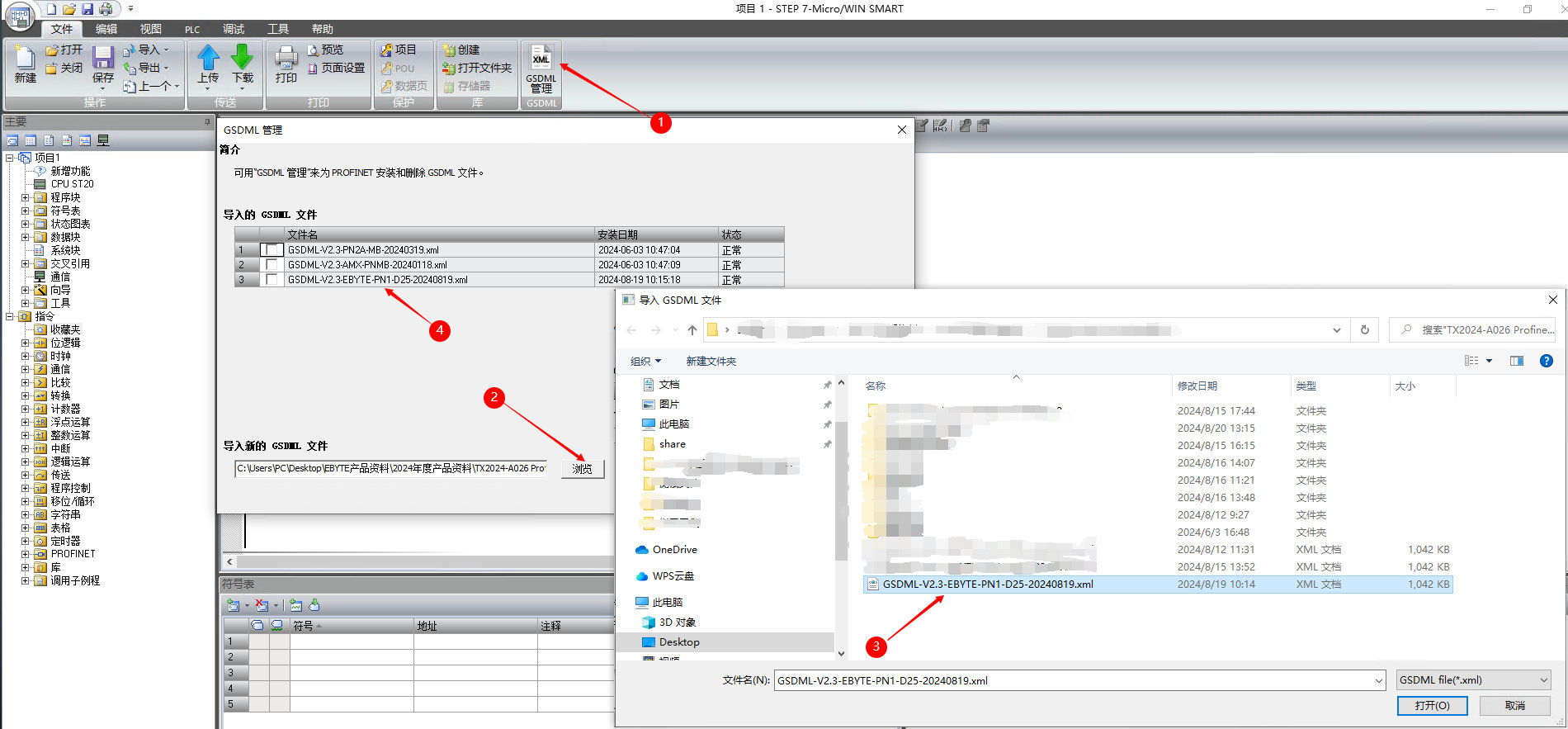

首先導入Profinet網關的GSD文件，用于STEP 7-MicroWIN SMART組態軟件配置Profinet網關工作模式以及數據映射關系；
在通過STEP 7-MicroWIN SMART的Profinet工具搜索網關設備，為網關配置唯一的工作“站名”，用于PLC與對應網關進行通信；

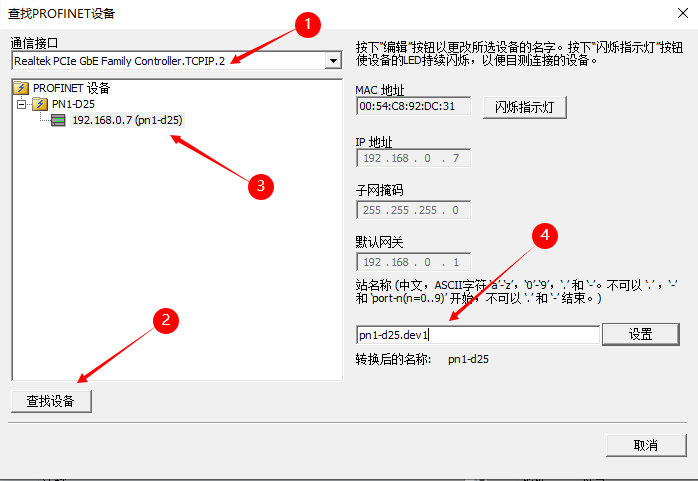

打開工具選擇與網關連接的電腦網卡，選擇網關配置“站名稱”，可通過閃爍指示燈定位需要配置的網關設備；

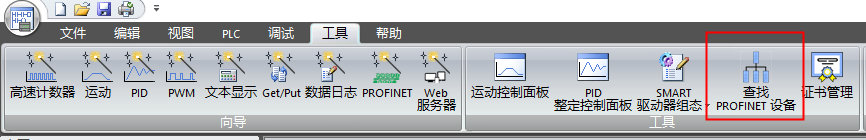

可以通過項目樹的“向導”à“Profinet”打開Profinet配置向導配置PLC與網關工作的域網絡，或者通過“工具”à“Profinet”組件打開，兩種打開方式?jīng)]有區別都是開啟同一個工具窗口；

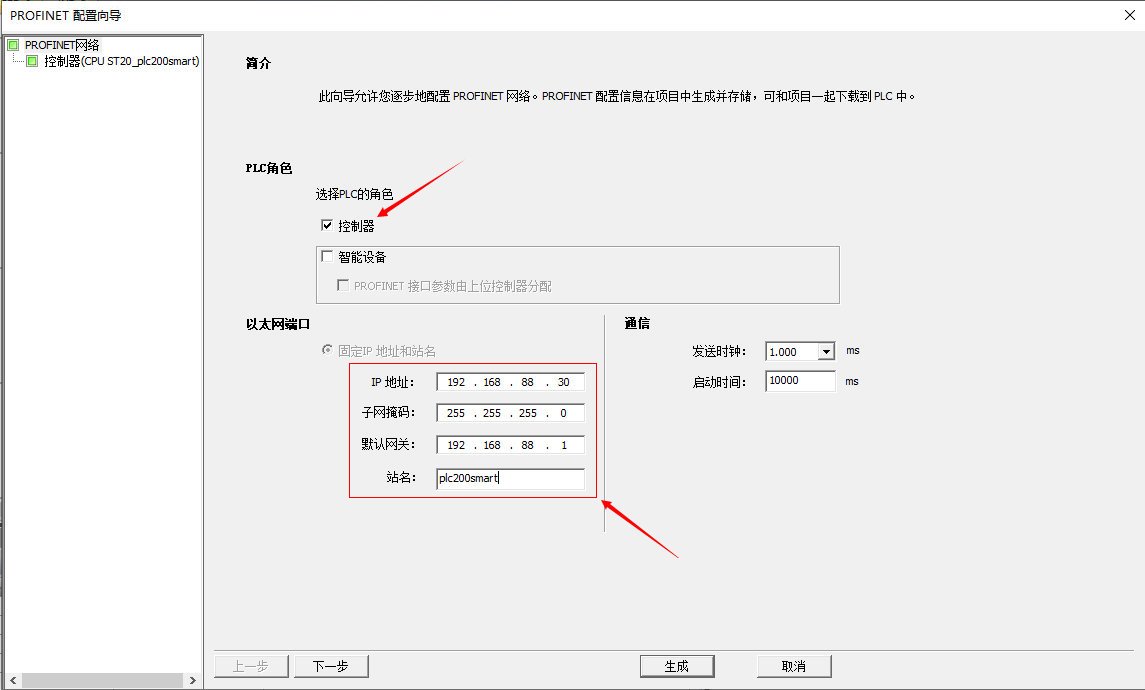

Profinet配置向導中，將PLC工作模式配置為控制器（通過Profinet擴展IO需要選擇為控制器模式），配置PLC的網絡參數與站名，Profinet同一通訊網絡需要站名唯一；

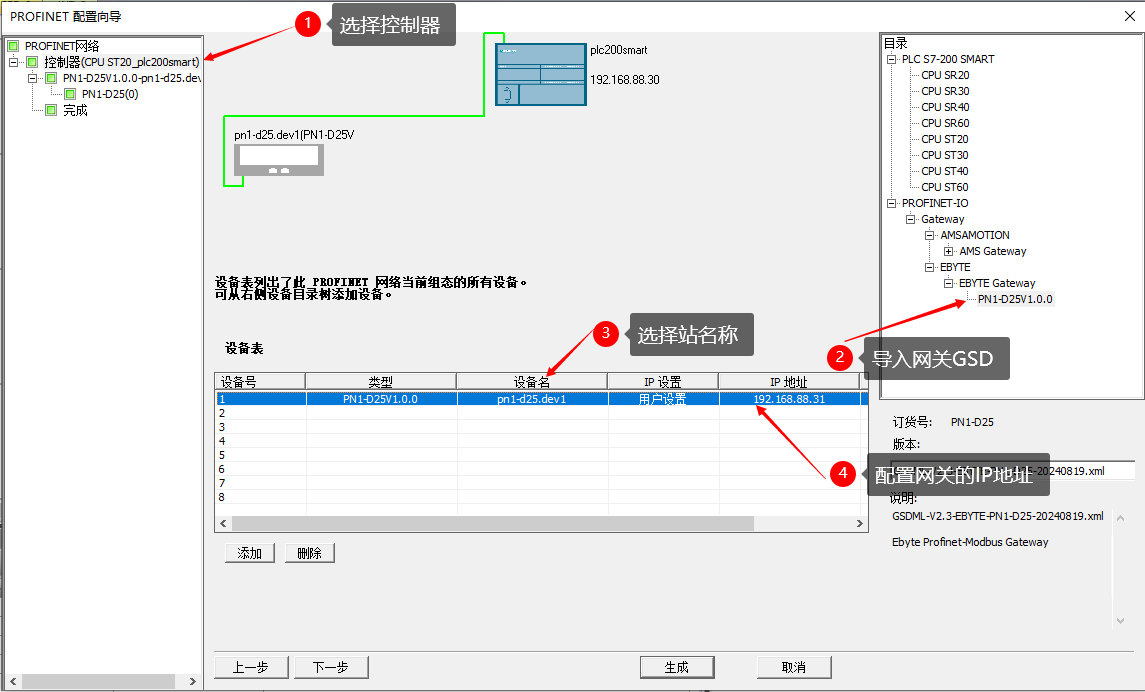

選擇上一步配置的控制器，將需要添加Profinet網關拖入設備表(如果目錄沒有按照前面提供的GSD導入方法導入廠家提供的GSD文件)，在設備表IP地址列配置網關的IP。
經上述步驟即可實現PLC與網關的連接，接下來還需要為網關配置擴展IO的點位信息，如果不是使用的網關設備而是直接的Profinet IO經過上述步驟可以在設備的詳情中查找映射關系；

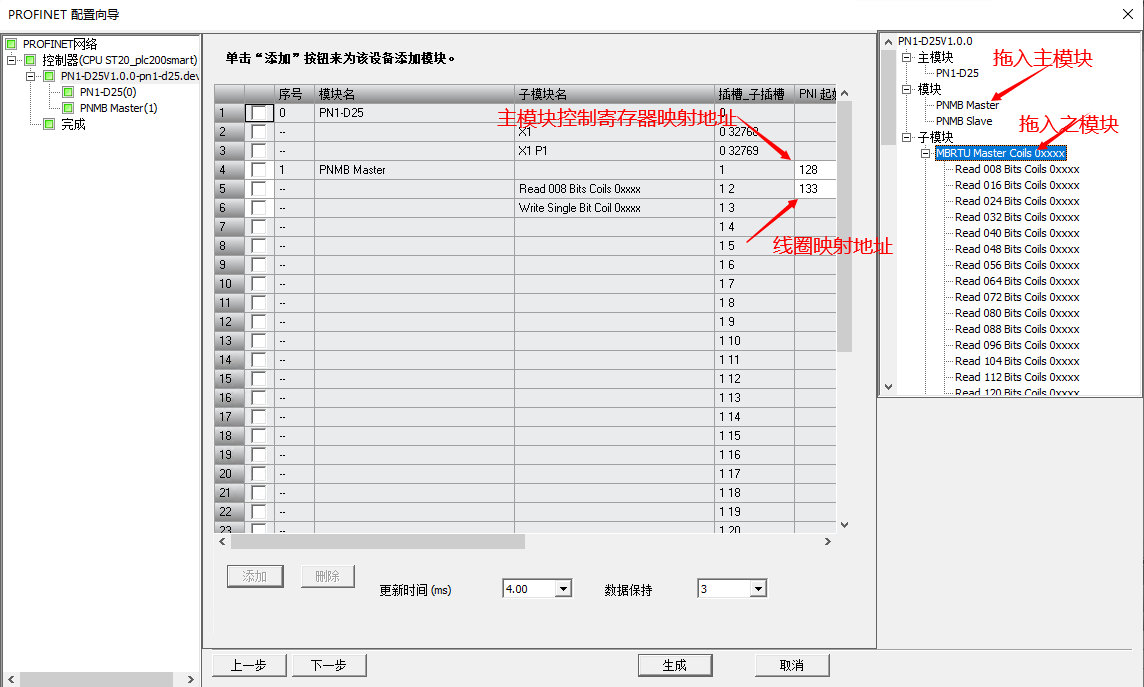

選擇“PN1-D25.dev1”網關，添加線圈模塊實現線圈擴展，拖入PNMB Master主機模塊，在拖入一個八線圈讀取模塊與一個線圈寫入模塊；

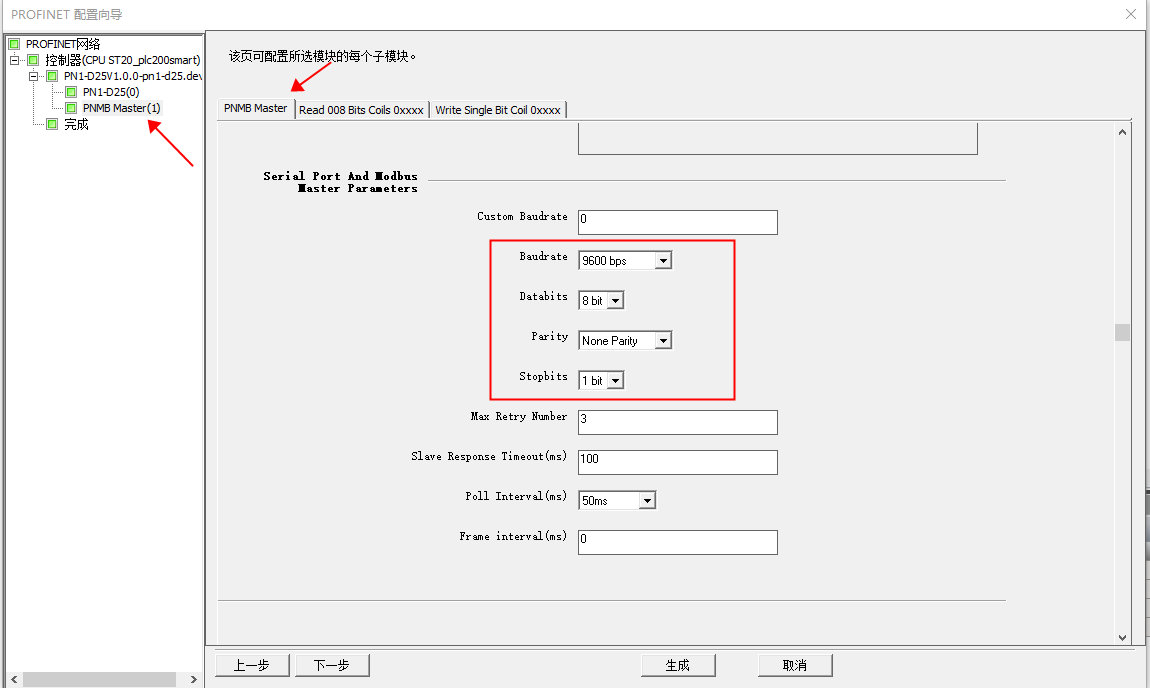

配置網關串口的工作參數，選擇剛才添加的主機模塊（PNMB Master），這里需要更具RTU工作的串口參數配置網關的串口參數；

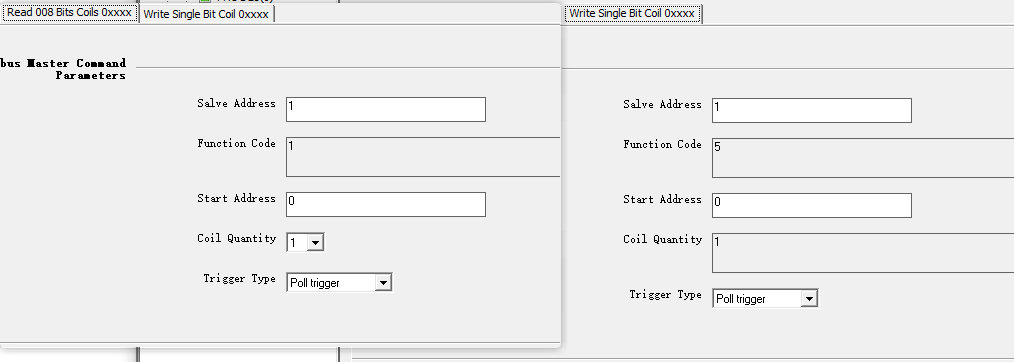

配置寄存器信息，用于Profinet網關與RTU通信；

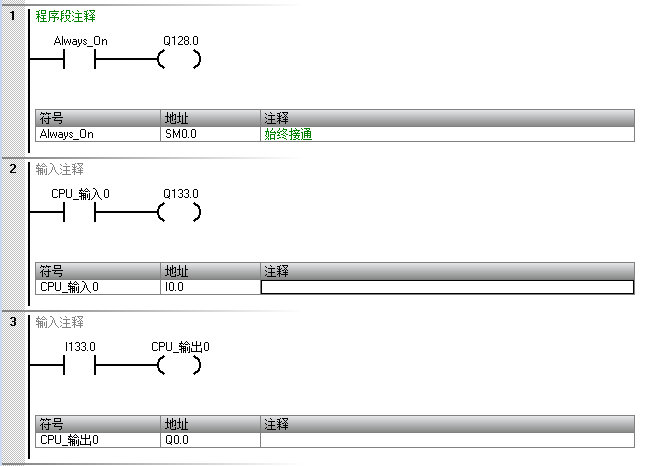

程序段1用于開啟網關的通道1串口，程序段2使用PLC自帶輸入控制擴展的線圈，程序段3通過查詢到的線圈狀態聯動PLC自帶線圈；

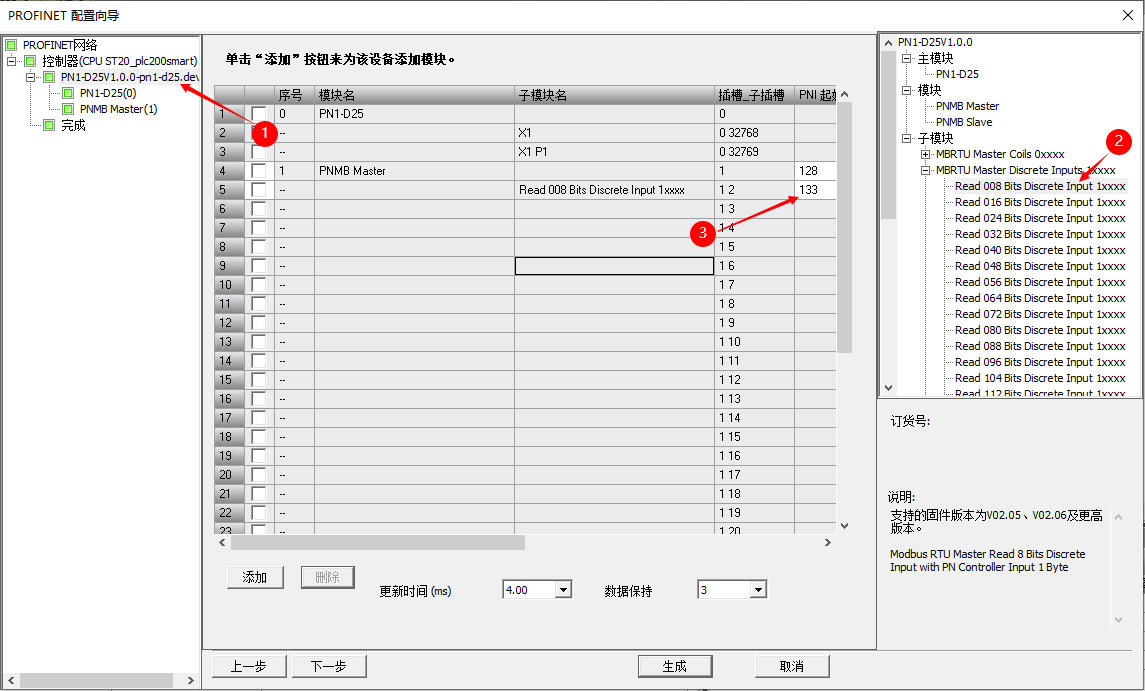

選擇“PN1-D25.dev1”網關，添加離散量輸入模塊實現DI擴展，拖入PNMB Master主機模塊，在拖入一個八個離散量讀取模塊；
配置寄存器信息，用于Profinet網關與RTU通信；

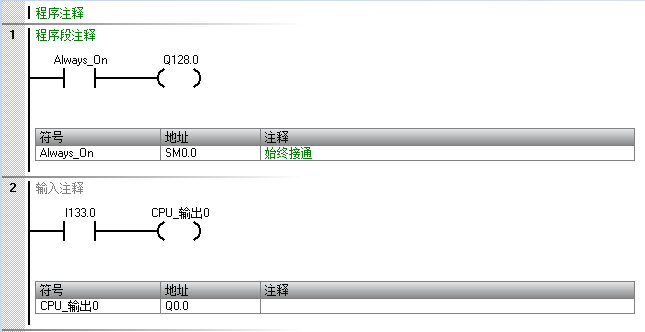

程序段1用于開啟網關的通道1串口，程序段2同步擴展DI狀態給PLC的線圈；
選擇“PN1-D25.dev1”網關，添加離散量輸入模塊實現AI擴展，拖入PNMB Master主機模塊，在拖入一個離散量輸入讀取模塊；

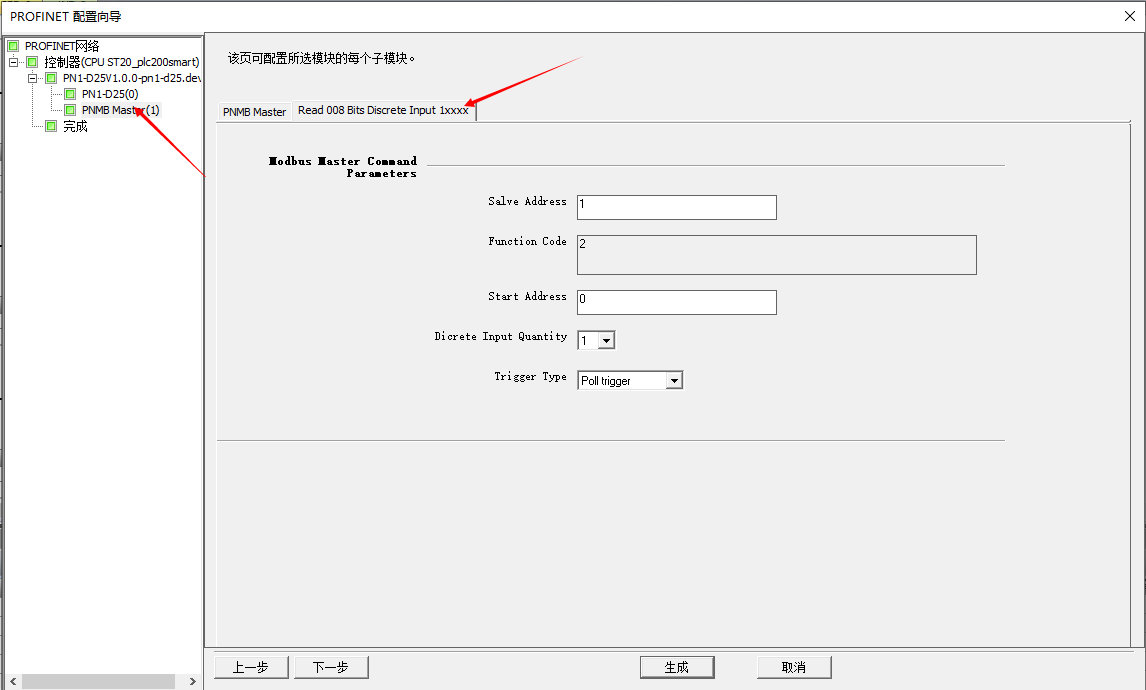

配置寄存器信息，用于Profinet網關與RTU通信；

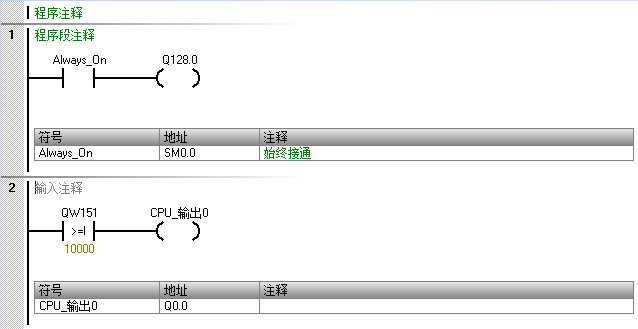

程序段1用于開啟網關的通道1串口，程序段2模擬輸入大于10000輸出PLC線圈；
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多Profinet網關產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
