Profinet協議，作為工業以太網的一種實現，Profinet協議通信原理是建立在標準以太網技術之上，同時引入了實時通信和等時同步實時通信機制，以滿足工業自動化對通信速度、可靠性和實時性的嚴格要求。
以下是Profinet協議的核心原理：
Profinet利用了廣泛應用的以太網技術，這意味著它可以使用標準的以太網硬件和TCP/IP協議棧。這不僅降低了成本，還提高了兼容性和擴展性。
Profinet通過實時通信機制，優化了數據在網絡中的傳輸路徑，減少了數據包在網絡中的傳輸時間。這種機制通過在數據鏈路層（OSI模型的第2層）直接傳輸數據，繞過了TCP/IP協議棧的處理，從而實現了毫秒級的響應時間。
IRT是Profinet中最高級別的實時通信，它能夠?qū)崿F(xiàn)微秒級的同步精度。這種機制通過在網絡中預留固定的時間槽（Time-Slot）來傳輸實時數據，確保了數據傳輸?shù)拇_定性和同步性。IRT特別適用于需要高精度同步的應用，如運動控制和機器人技術。
Profinet支持介質冗余協議（MRP）和網絡冗余協議（MRPD），以提高網絡的可靠性。MRP允許網絡在物理介質（如電纜）發生故障時自動切換到備用路徑，而MRPD則提供了網絡拓?fù)涞娜哂?，確保在網絡組件（如交換機）故障時仍能保持通信。
Profinet通過代理服務器（Proxy）技術，可以與現有的現場總線系統（如Profibus）無縫集成。這使得用戶可以在不更換現有設備的情況下，逐步升級到Profinet網絡。
Profinet提供了全面的診斷功能，包括網絡狀態監控、設備狀態檢測和故障定位。這些功能有助于快速識別和解決問題，減少停機時間。
Profinet支持模塊化設備配置文件（MDP），允許設備制造商設計模塊化、可擴展的產品。這使得用戶可以根據需要靈活地配置和擴展系統。
通過這些核心原理，Profinet協議為工業自動化提供了一個高效、可靠、實時的通信平臺，支持從簡單的傳感器和執行器到復雜的運動控制和機器人系統的廣泛應用，下面介紹一個典型的案例，方便理解Profinet協議的作用：

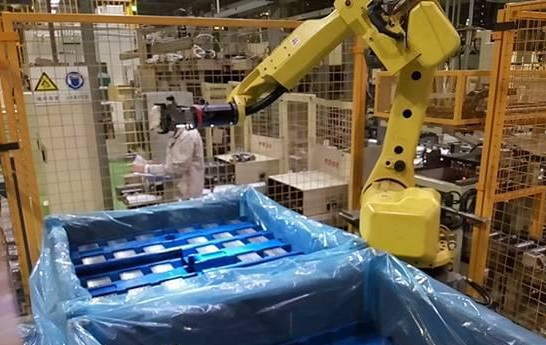

來自德國的某個汽車制造廠，該公司最近將其生產線升級為Profinet通信網絡。在過去，由于網絡延遲和不同步的問題，生產線上的機器人臂在高速運作時偶爾會出現協調失誤，導致生產效率下降和原材料浪費。采用Profinet后，實現了其控制系統的完全同步，每個機器人臂的操作都得到了精確的時間控制。通過使用IRT功能，所有的機器人臂現在能夠在同一微秒內接收指令并相應動作，大幅提升了生產效率和減少了原材料損耗。此外，Profinet的介質冗余協議(MRP)確保了網絡的高可靠性，任何單一點的故障都不會影響整體生產流程。
除了實時通信等特點，Profinet支持與現有的Profibus系統以及其他現場總線系統無縫集成，使得對現有設備的升級變得簡單而經濟。此外，Profinet的模塊化設計，允許工廠根據需求靈活配置設備和擴展系統功能。
