規格：4DI + 4DO
通信接口：RS485
工作電壓：DC 8～28V
安裝方式：導軌+定位孔
產品尺寸：115*90*40mm
產品重量：165±5g
產品簡介：MA01-AXCX4040-V2系列RS485控制遠程IO模塊是支持采集4路傳感器開關量輸入（DI），轉換為串口數據傳輸?shù)浇M態軟件或PLC。通過串口下發指令控制4路繼電器開關輸出（DO），實現遠程采集控制功能的串口I/O聯網模塊（又稱“遠程IO模塊”）。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | 直流8～28V |
| 工作電流 | 50mA @12V | |
| 電源指示 | 綠色LED指示 | |
| 串口 | 通訊接口 | RS485 |
| 波特率 | 1200bps～115200 bps（默認9600 bps） | |
| 數據位 | 8（固定） | |
| 校驗位 | 無校驗、奇校驗、偶校驗（默認無校驗） | |
| 停止位 | 1（固定） | |
| 通訊協議 | Modbus RTU協議 | |
| 設備地址 | 0～255（默認地址1，0為廣播地址） | |
| 指示燈 | 上電后常亮，通訊時紅色LED燈閃爍，60ms周期 | |
| DI輸入 | DI路數 | 1/2/3/4路 |
| 接口類型 | 干節點 | |
| 觸發方式 | 上升沿、下降沿、電平（默認上升沿觸發） | |
| 濾波參數 | 1～16（默認6） | |
| 采集頻率 | 1 kHz | |
| DO輸出 | DO路數 | 1/2/3/4路 |
| DO輸出類型 | C型繼電器（常開+常閉） | |
| DO輸出模式 | 電平模式、脈沖模式、跟隨模式、循環模式 | |
| 繼電器觸點容量 | 30V/10A、250V/10A | |
| 輸出指示 | 紅色LED指示 | |
| 其它 | 產品尺寸 | MA01-AXCX1010-V2(P) 54*90*32(mm) |
| MA01-AXCX2020-V2(P) 90*90*40(mm) | ||
| MA01-AXCX3030-V2(P) 90*90*40(mm) | ||
| MA01-AXCX4040-V2(P) 115*90*40(mm) | ||
| 產品重量 | MA01-AXCX1010-V2 74±5g | |
| MA01-AXCX1010-V2P 75±5g | ||
| MA01-AXCX2020-V2 121±5g | ||
| MA01-AXCX2020-V2P 123±5g | ||
| MA01-AXCX3030-V2 133±5g | ||
| MA01-AXCX3030-V2P 134±5g | ||
| MA01-AXCX4040-V2 164±5g | ||
| MA01-AXCX4040-V2P 165±5g | ||
| 工作溫濕度 | -40 ～ +85℃、5%～95%RH（無凝露） | |
| 存儲溫濕度 | -60 ～ +125℃、5%～95%RH（無凝露） | |
| 安裝方式 | 導軌、定位孔安裝 |

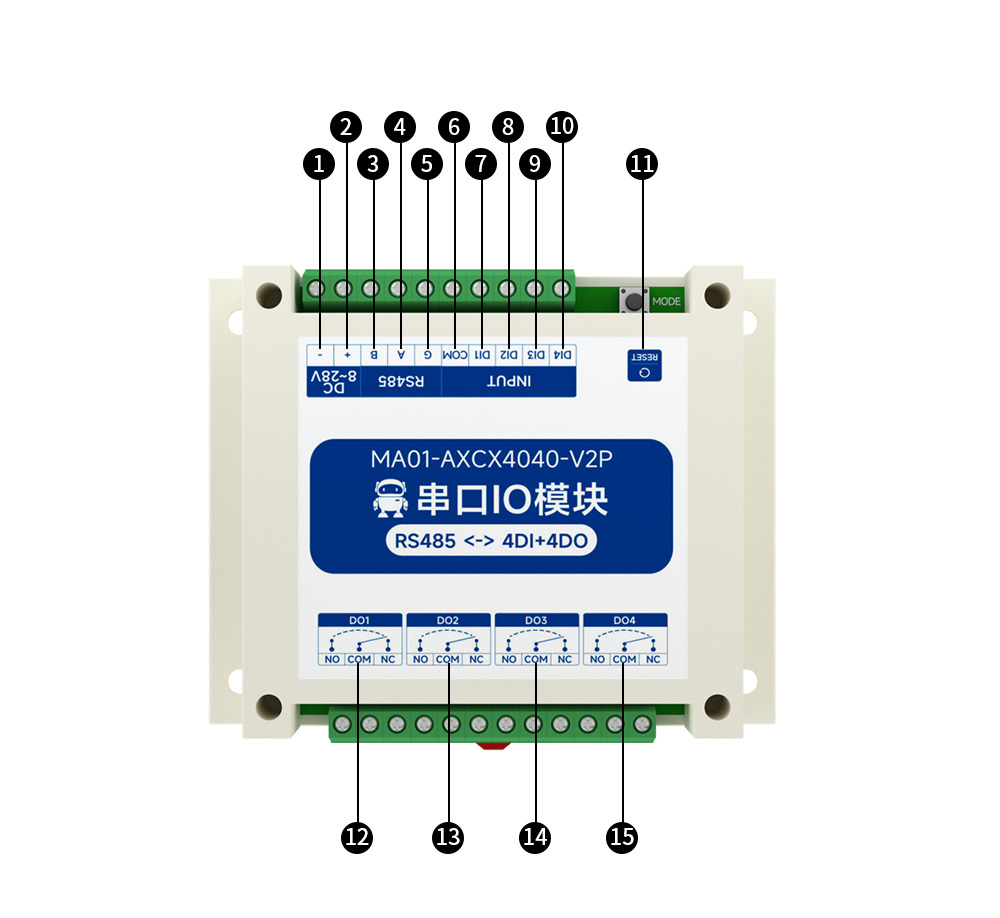

| 編號 | 引腳 | 說明 | 備注 |
| 1 | DC8-28V “-” | 電源接地“-” | 建議 RVV 2*0.75 線材 |
| 2 | DC8-28V “+” | 電源“+” | |
| 3 | B | RS485 對應 B | 建議 RVV 2*0.75 線材 |
| 4 | A | RS485 對應 A | |
| 5 | G | RS485 對應地，GND | |
| 6 | COM | 開關輸入通道 COM 端 | 建議 RVV 2*0.75 線材 |
| 7 | DI1 | 開關輸入通道 1 | |
| 8 | DI2 | 開關輸入通道 2 | |
| 9 | DI3 | 開關輸入通道 3 | |
| 10 | DI4 | 開關輸入通道 4 | |
| 11 | RESET 按鍵 | 短按（50ms-1.5S）重啟，長按按鍵5s-10s恢復出廠設置，大于10s無效 | 復位按鍵，長按和短按具有不同作用 |
| 12 | DO1 | 開關輸出通道 1 | 繼電器具有常開和常閉端 |
| 13 | DO2 | 開關輸出通道 2 | |
| 14 | DO3 | 開關輸出通道 3 | |
| 15 | DO4 | 開關輸出通道 4 |
