E870系列云IO采集控制器是一款特色功能為nodred可視化編程的邊緣計算網關，該邊緣計算網關產品按照4G、以太網、wifi三種不同的入網方式分別是E870-G1、E870-E1、E870-W1三種型號。同時在輸出方面，設備擁有路由的功能，支持AP模式已經Lan口以太網交換。其它接口方面設備上擁有2個RS485串口，1個RS232串口，一個8-28V直流電源輸入。為不同的應用環境提供了硬件層面的支持。
在特色功能方面，E870系列邊緣計算網關云IO控制器產品支持nodered可視化編程操作，其中除去大部分的官方節點外，還有我們自己開發的高級節點，為了區別與競品，我們的每一個自研節點都有著獨一無二的特點。本次優先介紹我們兩個有著明顯外部特征的自研節點。
E870-G1邊緣計算網關是基于我司自行研發的通訊協議《億佰特云設備通訊協議》開發的以太網/4G邊緣采集云網關，可通過服務器下發指令到設備達到控制或采集功能；可采集500個邊緣數據點。設備上支持多種協議（TCP、UDP、MQTT）接入服務器，支持心跳包、注冊包設置；同時該邊緣計算網關產品支持多種配置方式，支持網頁平臺；采用工業級設計標準，保證設備的高可靠性。
E870-E1邊緣計算網關基于我司自行研發的通訊協議《億佰特云設備通訊協議》開發的以太網云I0網關，可通過服務器下發指令到設備達到控制或采集功能，設備上開放4路開關量采集，2路模擬量(0-20/4-20mA)采集，2路A型繼電器輸出，支持多種協議(TCP、UDP、MQTT)接入服務器，支持心跳包、注冊包設置；同時該產品支持多種配置方式，支持網頁平臺；支持采集控制邊緣RTU節點，也可作為RTU設備解析Modbus指令采集控制設備IO；采用工業級設計標準，保證設備的高可靠性。
E870-W1邊緣計算網關基于我司自行研發的通訊協議《億佰特云設備通訊協議》開發的WiFi云I0網關，工作在2.4G頻段，可通過服務器下發指令到設備達到控制或采集功能，設備上開放4路DI，2路AI(4- 20mA)輸入，2路DO輸出，支持TCP client 協議和MQTT接入，支持心跳包、注冊包設置；同時該產品支持多種配置方式，支持網頁平臺；支持采集控制邊緣RTU節點，也可作為RTU設備解析Modbus指令采集控制設備IO；采用工業級設計標準，保證設備的高可靠性。
在當今市面上已經有許多支持nodered的產品，那么如何憑借自身的特色脫穎而出呢，首當其沖的就是我們的串口節點：

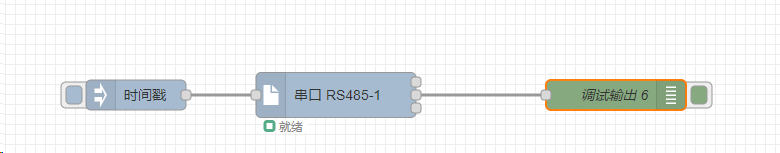

串口節點的主要作用是實現設備之間的高效、穩定通信。邊緣計算網關IO控制器通過標準的串行接口（如RS232、RS485等）連接各類傳感器、控制器或終端設備，為數據傳輸提供可靠的物理層支持。最簡單的應用方式就是將一個注入節點、串口節點（注意要關閉節點配置中的等待響應功能）、調試節點相連，部署后點擊注入，這時我們的串口將會收到注入節點發送的數據，如果我們通過串口回發一包數據，那么該數據將會通過調試節點顯示在調試窗口上。

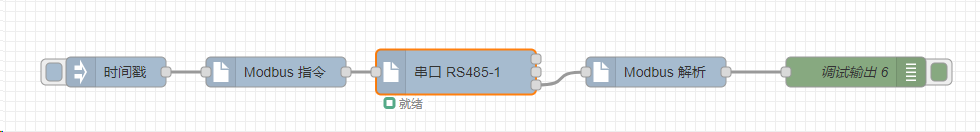

那么就有朋友會提出疑問，我們的串口節點的特色功能在哪呢？相信大家已經注意到了，我們的串口節點為什么會有三個輸出口呢，這就是我們的獨特之處，第一個輸出口是一個調試輸出口，我們可以通過這個輸出口獲取串口節點的狀態和輸出信息。第二個輸出口為接收口，這個輸出口一般用于輸出串口發到nodred的數據并輸出。第三個輸出口是回復口，這個輸出口需要跟等待響應功能聯合使用。說到等待響應功能，開啟后主動發送數據之后必須在用戶配置的時間內收到回復，要不然串口就會之間上報超時。該功能一般用于modbus指令交互。下圖就是使用modbus節點和串口節點的常規狀態。
需要注意的是我們在上圖的運用中需要將解析節點接到串口節點的第三個輸出口，并且串口節點內需要開啟等待響應功能，以上準備工作做好后才會正常生效。
LED節點的主要作用是用戶通過特殊的指令去控制設備上的LED燈按照需求的形式閃爍或者常亮。EG01網關自帶4個可控制的LED燈，該節點的動作會根據ontime與offtime的值來變化狀態，我們可以通過調節兩者的值來控制LED燈閃爍的頻率。

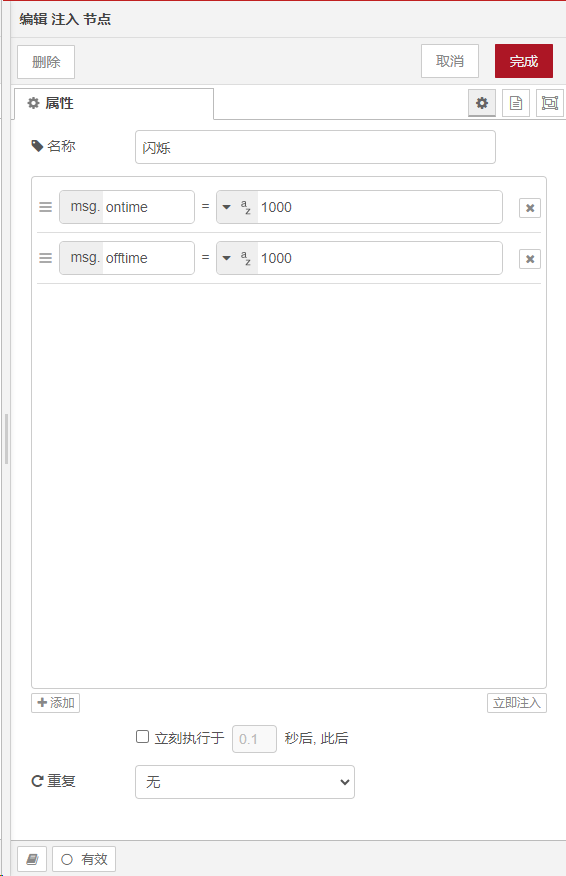

根據上述描述，我們甚至可以讓4個LED燈以不同的頻率進行閃爍以達到目的，當然該節點最基礎的用法就是使用三個注入節點并將這些注入節點的變量改為ontime和offtime如下圖。

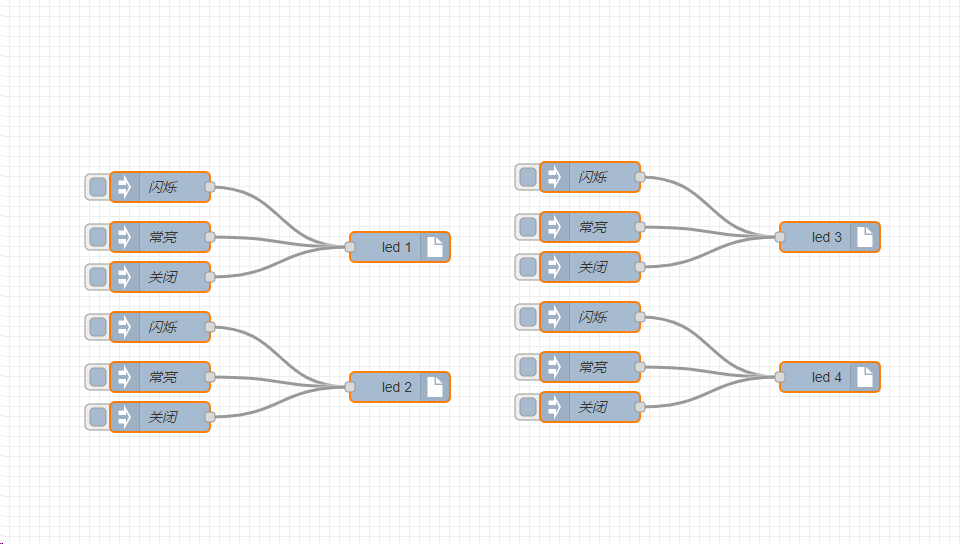

當ontime和offtime都存在值時，注入后LED燈會按照配置的值閃爍，當ontime有值offtime為0時，LED燈會常亮，當ontime和offtime的值均為0時，LED燈會熄滅。由此我們可以通過下圖所示來對所有的LED燈進行配置，但要注意的是，每次部署時所有的節點都將被重置，這意味著led燈會被熄滅，這時我們就需要重新注入?yún)?shù)激活led。
由于E870-EG01邊緣計算網關是新產品，存在很長的更新和優化時間，我們后續也會將更多更好的節點添加進該邊緣計算網關IO控制器產品，最終實現功能完備，用戶體驗優秀的工業產品。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多邊緣計算網關產品和邊緣技術技術資料信息，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
