接口：USB
芯片：-

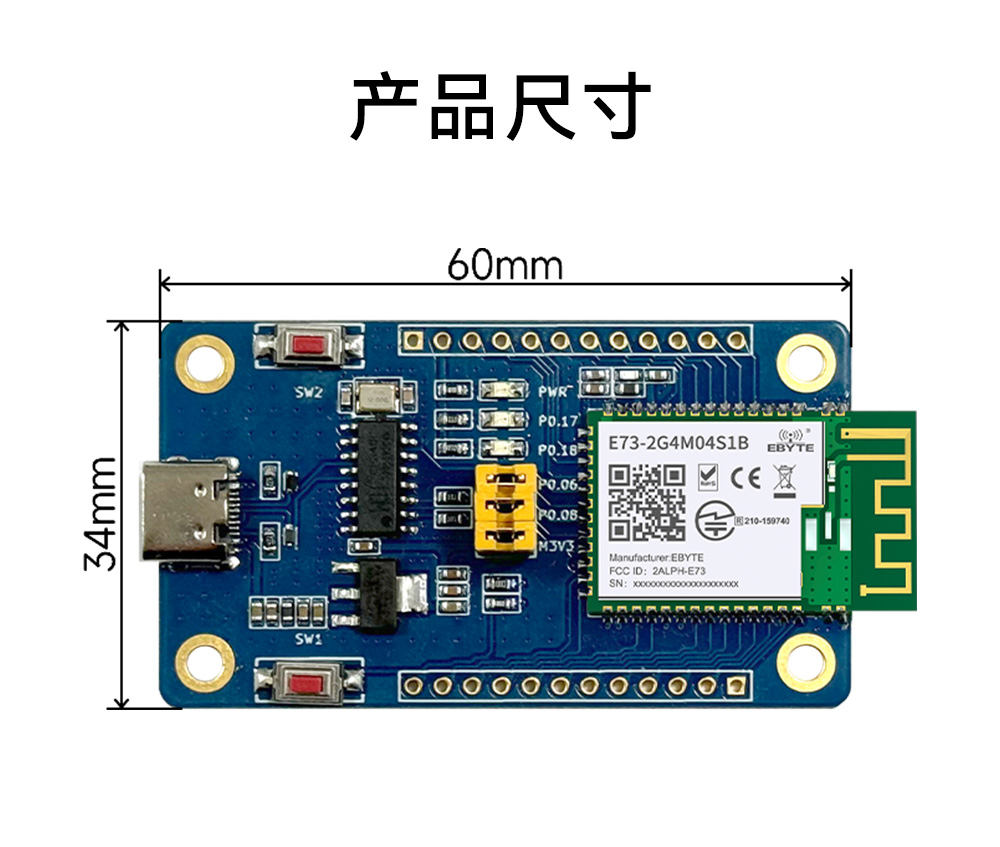

尺寸：60*34mm
重量：9.64g±0.1g

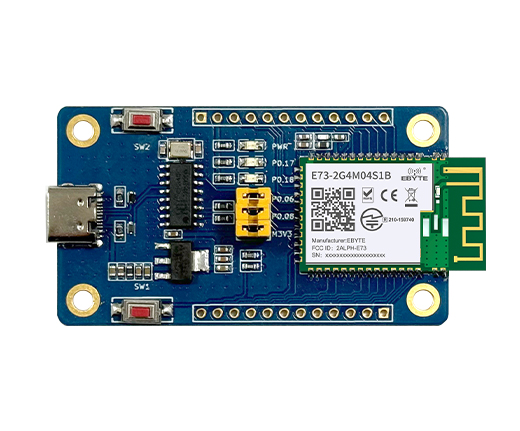

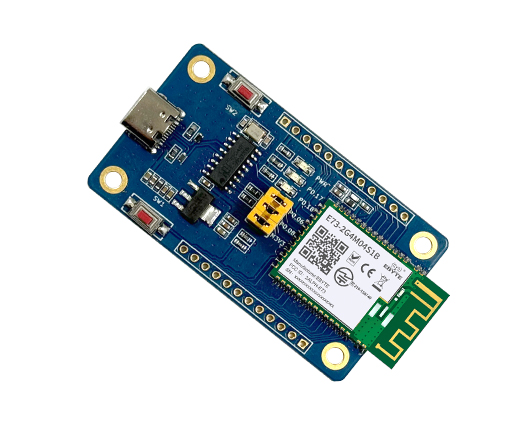

產品簡介：EWT73系列開發板為成都億佰特電子科技有限公司基于E73-M系列模塊而研發，而該系列模塊是采用挪威NORDIC公司原裝進口芯片而進行研發，開發板具備模塊完整的功能，且板上模組大部分管腳均已引出至兩側排針，開發人員可根據實際需求，輕松通過跳線連接多種外圍設備，同時也可將開發板插在面包板上使用。

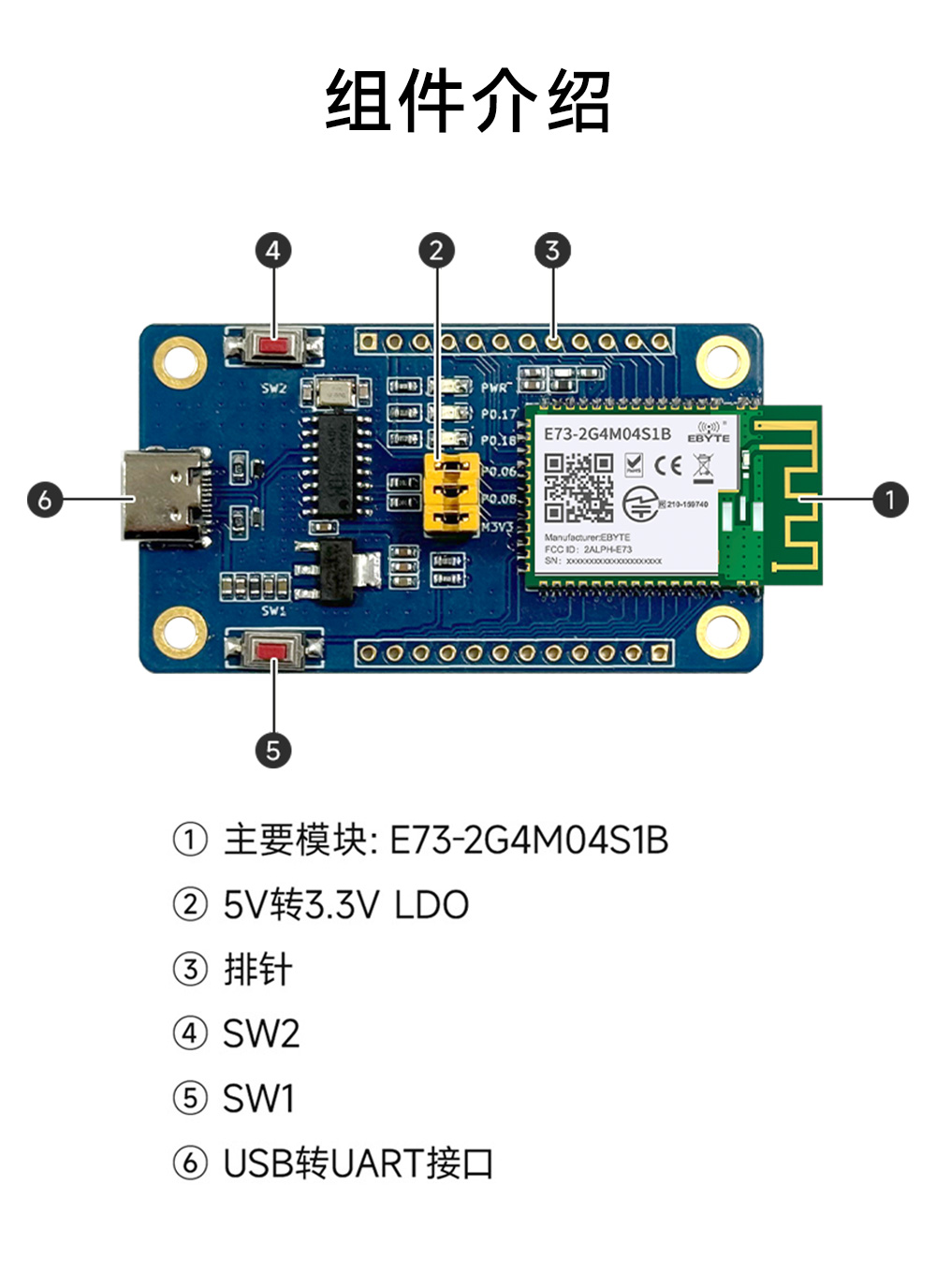

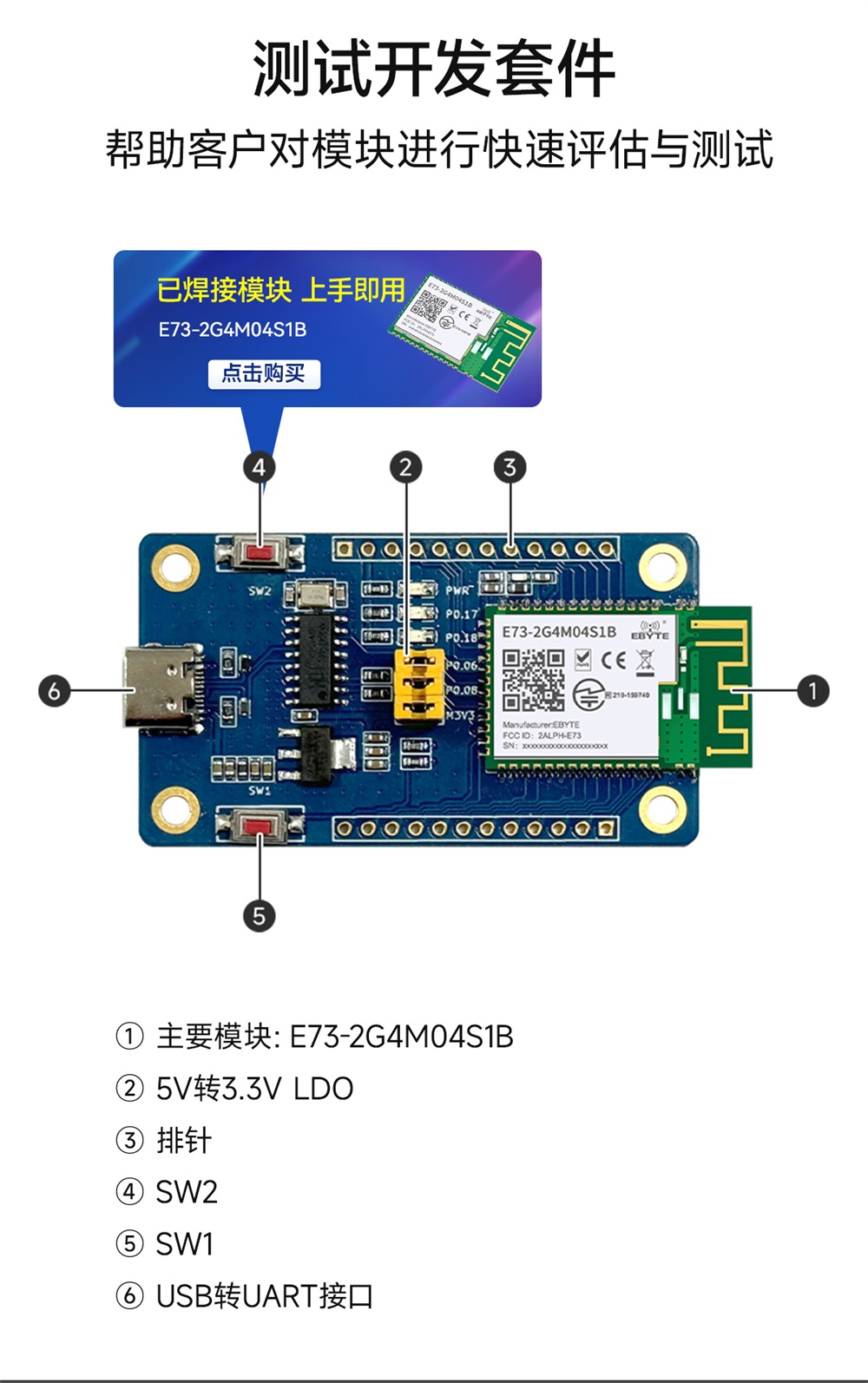

| 序號 | 主要固件 | 介紹 |
| 1 | E73-2G4M04S1A&E73-2G4M04S1B | E73-2G4M04S1A和E73-2G4M04S1B是自帶高性能ARM CORTEX-M4F內核與藍牙4.2和藍牙5.0的射頻收發器與協議棧的藍牙模組，具有豐富的外設接口。 |
| 2 | 5 V 轉 3.3 V LDO | 模組供電跳線帽以及TXD和RXD跳線帽 |

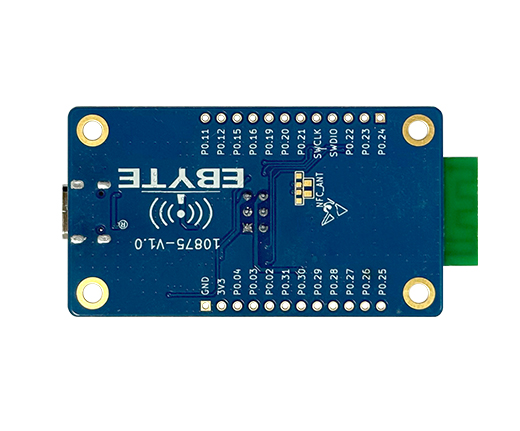

| 3 | 排針 | 所有可用 GPIO 管腳均已引出至開發板的排針。請查看 排針 獲取更多信息。 |
| 4 | SW2按鍵 | 客戶自定義按鍵開發 |
| 5 | SW1按鍵 | 客戶自定義按鍵開發 |
| 6 | USB 轉 UART 接口 | Type-C USB 接口，可用作開發板的供電接口，可燒錄固件至芯片，也可作為通信接口，通過板載 USB 轉 UART 橋接器與芯片通信。 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http:///apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 通信協議 | 天線形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EWT73-2G4M04S1A | USB | - | - | - | - | - | - | 60*34 | E73-2G4M04S1A藍牙模塊測試套件 | ||
| EWT73-2G4M04S1B | USB | - | - | - | - | - | - | 60*34 | E73-2G4M04S1B藍牙模塊測試套件 | ||
| EWT73-2G4M04S1D | USB | - | - | - | - | - | - | 60*34 | E73-2G4M04S1D藍牙模塊測試套件 | ||
| EWT73-2G4M08S1C | USB | - | - | - | - | - | - | 60*34 | E73-2G4M08S1C藍牙模塊測試套件 | ||
| EWT73-2G4M08S1E | USB | - | - | - | - | - | - | 60*34 | E73-2G4M08S1E藍牙模塊測試套件 | ||
| E73-2G4M08S1EX | I/O | nRF52833 | 2.4G | 8 | 0.12 | BLE 5.1/BLE mesh | IPEX | 13*18 | 小體積、低功耗 | ||
| E73-2G4M04S1FX | I/O | nRF52811 | 2.4G | 4 | 0.12 | BLE 5.1/IEEE 802.15.4-2006 | IPEX | 17.5*23.5 | 高性能 ARM CORTEX-M4 內核 | ||
| E73-2G4M04S1F | I/O | nRF52811 | 2.4G | 4 | 0.12 | BLE 5.1/IEEE 802.15.4-2006 | PCB/IPEX | 17.5*28.7 | 高性能 ARM CORTEX-M4 內核 | ||
| E73-2G4M08S1CX | I/O | nRF52840 | 2.4G | 8 | 0.12 | BLE 4.2/5.0 | IPEX | 13*18 | 小體積，集成ARM內核 | ||
| E73-2G4M04S1AX | I/O | nRF52810 | 2.4G | 4 | 0.1 | BLE 4.2/5.0 | IPEX | 17.5*23.5 | 小體積，集成ARM內核 | ||
| E73-2G4M04S1BX | I/O | nRF52832 | 2.4G | 4 | 0.1 | BLE 4.2/5.0 | IPEX | 17.5*23.5 | 小體積，集成ARM內核 | ||
| E73-2G4M08S1C | I/O | nRF52840 | 2.4G | 8 | 0.1 | BLE 4.2/5.0 | 陶瓷天線 | 13.0 * 18.0 | 小體積，集成ARM內核 | ||
| E73-2G4M04S1A | I/O | nRF52810 | 2.4G | 4 | 0.1 | BLE 4.2 | PCB/IPEX | 17.5 * 28.7 | 小體積，集成ARM內核 | ||
| E73-2G4M04S1D | I/O | nRF51822 | 2.4G | 4 | 0.1 | BLE 4.2 | PCB/IPX | 17.5 * 28.7 | 小體積，集成ARM內核 | ||
| E73-2G4M04S1B | I/O | nRF52832 | 2.4G | 4 | 0.1 | BLE 4.2/5.0 | PCB/IPX | 17.5 * 28.7 | 小體積，集成ARM內核 |
