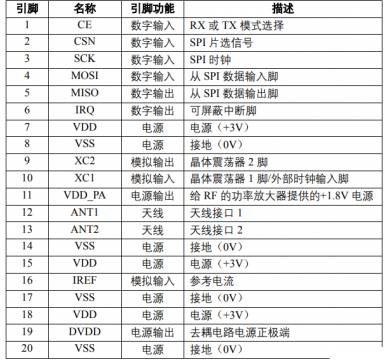

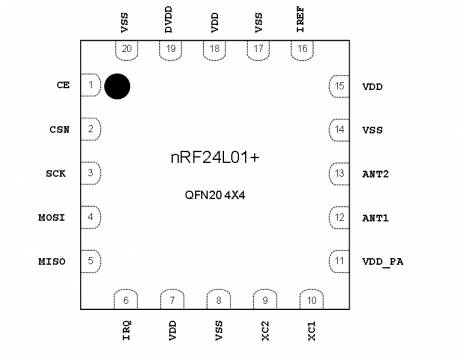

(Nordic Semiconductor) NRF24L01系列是一款工作在 2.4~2.5GHz 世界通用 ISM 頻段的單片無線收發器芯片。無線收發器包括:頻率發生器、增強型 SchockBurst?模式控制器功率放大器、晶體振蕩器、調制器、解調器。
NRF24L01系列是一個單芯片2.4GHz射頻收發器，帶有嵌入式基帶協議引擎(Enhanced ShockBurst ?)，適用于超低功率無線應用。NRF24L01系列設計用于在2.400 -2.4835GHz的世界范圍ISM頻帶中操作要用NRF 24L01設計一個無線電系統，只需要一個MCU(微控制器)和一些外部無源元件就可以通過串行外設接口(SPI)操作和配置NRF24L01系列。
NRF24L01系列有一個內置的狀態機，它控制芯片的操作模式之間的轉換。狀態機接受用戶定義的寄存器值和內部信號的輸入運作模式，NRF24L01系列可以在關機狀態下確認，RX或TX模式。

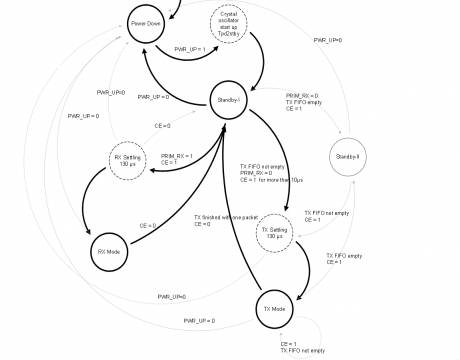

狀態圖

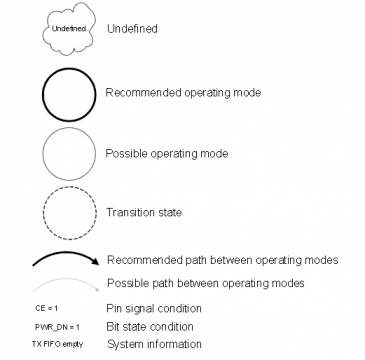

下圖展示操作模式和它們?nèi)绾芜\作。在狀態圖中突出顯示了三種不同的狀態：
推薦運行模式:推薦在正常運行時使用的狀態。
可能的運行模式:是可能的運行狀態，但在正常運行時不使用。
過渡狀態:在振蕩器啟動和鎖相環穩定期間使用的時間限制狀態。

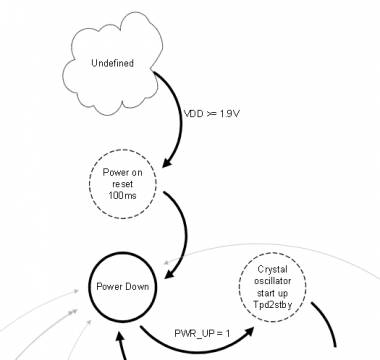

當VDD達到1.9V或更高時，NRF24L01系列進入開機復位狀態，處于開機復位狀態直到進入關機模式。
成都億佰特電子科技有限公司生產的無線模塊 E01-2G4M27S就是基于Nordic公司生產的 nRF24L01P芯片為核心，自主研發的小體積、最大發射功率為 27dBm 的 2.4GHz 貼片式無線模塊。采用原裝進口的nRF24L01P芯片，內置功率放大器（PA）與低噪聲放大器（LNA），自帶 PCB 天線，最大發射功率 27dBm。同時使用工業級高精度度 16 MHz 晶振，通信穩定性取得大幅度提升。
小體積，僅14*23mm;
最大發射功率27dBm，軟件多級可調;實測通信距離2.2km;
支持ISM 2.4GHz頻段;
支持2Mbps、1Mbps和250kbps 空中速率;
125個通訊頻道，滿足多點通訊、分組、跳頻等應用需求;通過SPI接口與MCU連接，速率0~10Mbps;
支持2.3~3.6V供電，大于3.3V供電均可保證最佳性能;專業射頻屏蔽罩，抗干擾、防靜電;
板載PCB天線，自帶天線無需再外接天線（僅板載天線);
增強型ShockBurst，完全兼容Nordic所有nRF24L系列、nRF24E系列、nRF24U系列。
智能家居以及工業傳感器等;
安防系統、定位系統;
無線遙控，無人機;無線游戲遙控器;醫療保健產品;
無線語音，無線耳機;汽車行業應用。
