芯片方案：nRF52811
工作頻率：2.379~2.496GHz
支持協議：BLE 5.1/IEEE 802.15.4-2006
通信距離：120m
產品尺寸：17.5*23.5mm
產品重量：2g±0.1g

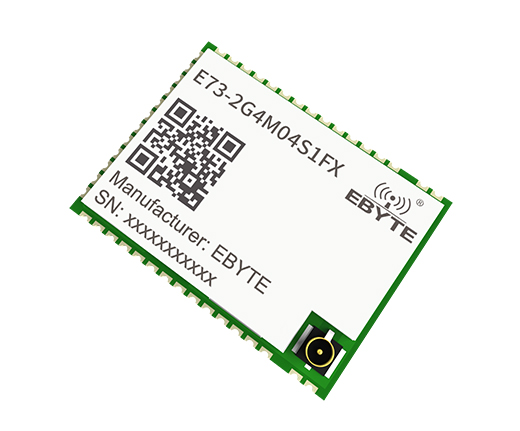

產品簡介：E73-2G4M04S1FX是基于挪威Nordic生產的nRF52811芯片為核心自主研發的小體積的貼片式藍牙無線模塊，該藍牙模塊采用32MHz工業級晶振，保證其工業特性和穩定性能。
| 主要參數 | 描述 | 備注 |
| 參考距離 | 120m | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中速率 1Mbps |

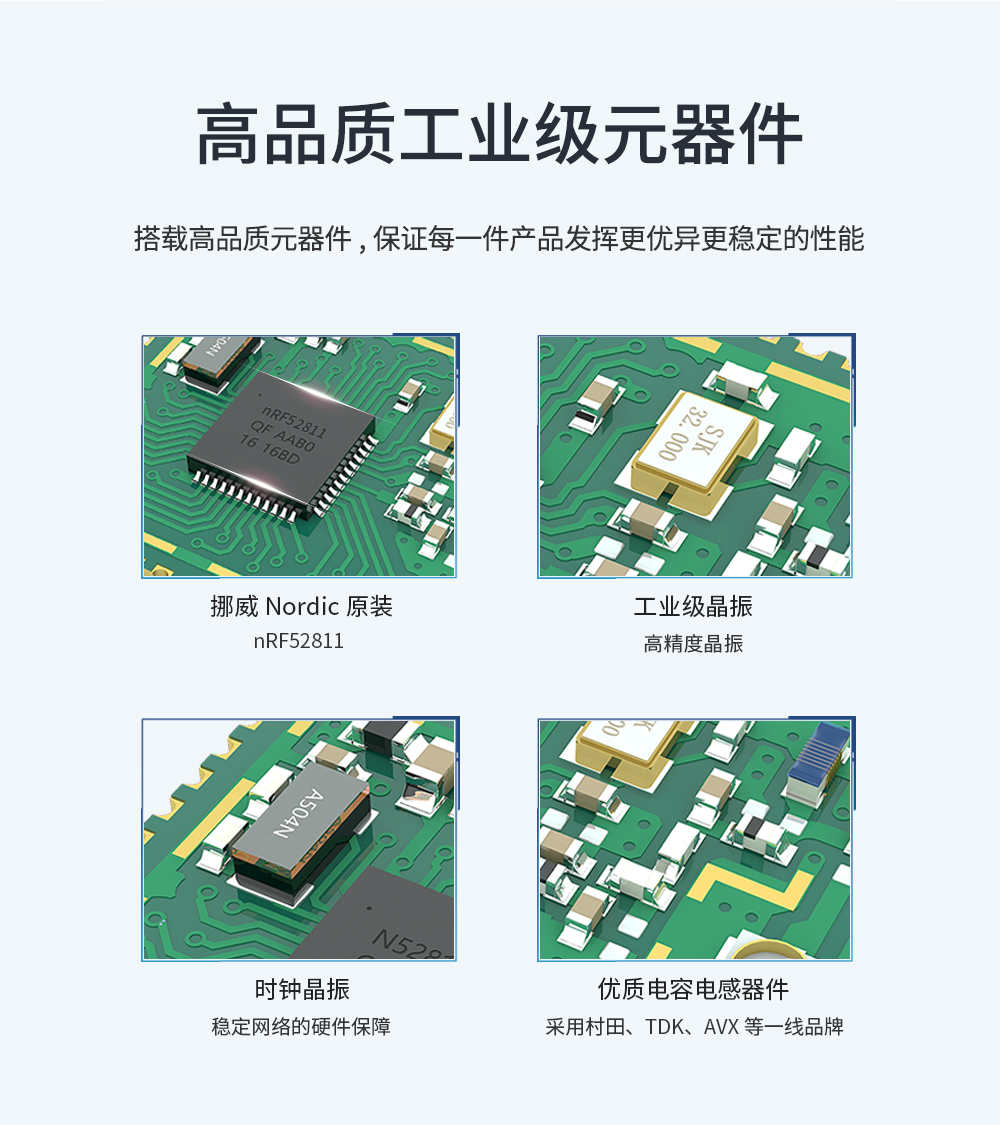

| 晶振頻率 | 32MHz/32.768KHz | - |
| 支持協議 | BLE 5.1/IEEE 802.15.4-2006 | - |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27mm | - |
| IC 全稱 | nRF52811-QFAA/QFN48 | - |
| FLASH | 192KB | - |
| RAM | 24KB | - |
| 內核 | ARM CORTEX-M4 | - |

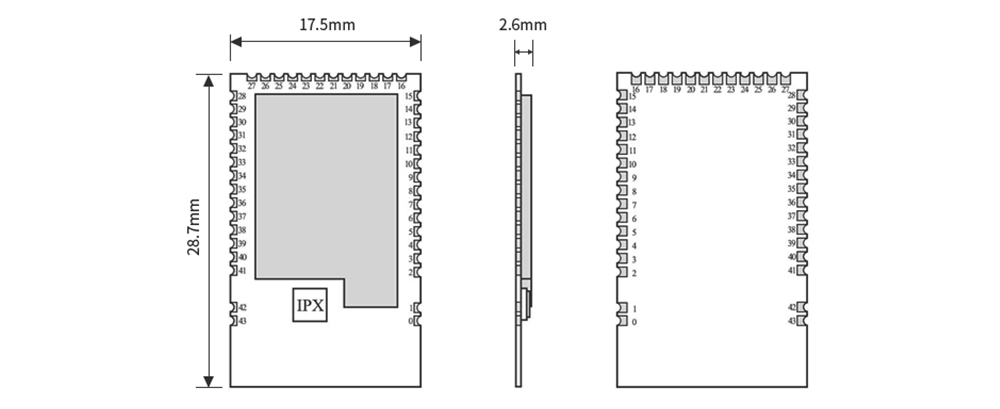

| 外形尺寸 | 17.5*23.5mm | - |
| 天線接口 | IPEX | 默認 PCB 板載天線，等效阻抗約 50Ω |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 1.8 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 工作頻段 | 2379 | 2430 | 2496 | MHz | 支持 ISM 頻段 |
| 通信電平 | - | 3.0 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 18 | - | mA | 瞬時功耗 |
| 接收電流 | - | 13 | - | mA | - |
| 休眠電流 | - | 2 | - | uA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 最大發射功率 | 3.8 | 4 | 4.3 | dBm | - |
| 接收靈敏度 | - | -104 @ BLE 125kbps -97 @ BLE 125kbps | - | dBm | 長距離模式 |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 0 | GND | 輸入 | 地線，連接到電源參考地 |
| 1 | GND | 輸入 | 地線，連接到電源參考地 |
| 2 | GND | 輸入 | 地線，連接到電源參考地 |
| 3 | DEC2 | - | 1.3V數字電源去耦調節器（詳見芯片手冊） |
| 4 | DEC3 | - | 電源去耦（詳見芯片手冊） |
| 5 | P0.25 | 輸入/輸出 | 單片機 GPIO |
| 6 | P0.26 | 輸入/輸出 | 單片機 GPIO |
| 7 | P0.27 | 輸入/輸出 | 單片機 GPIO |
| 8 | P0.28 | 輸入/輸出 | 單片機 GPIO |
| 9 | P0.29 | 輸入/輸出 | 單片機 GPIO |
| 10 | P0.30 | 輸入/輸出 | 單片機 GPIO |
| 11 | P0.31 | 輸入/輸出 | 單片機 GPIO |
| 12 | DEC4 | - | 1.3V數字電源去耦調節器（詳見芯片手冊） Input from DC/DC regulator Output from 1.3V LDO |
| 13 | DCC | - | DC/DC 直流調節器輸出（詳見芯片手冊） |
| 14 | DEC1 | - | 0.9V 數字電源去耦調節器（詳見芯片手冊） |
| 15 | GND | 輸入 | 單片機 GPIO |
| 16 | VCC | 輸入 | 電源，1.8 ~ 3.6V DC（注意：高于3.6V電壓，將導致模塊永久損毀） |
| 17 | P0.02 | 輸入/輸出 | 單片機 GPIO |
| 18 | P0.03 | 輸入/輸出 | 單片機 GPIO |
| 19 | P0.04 | 輸入/輸出 | 單片機 GPIO |
| 20 | P0.05 | 輸入/輸出 | 單片機 GPIO |
| 21 | P0.06 | 輸入/輸出 | 單片機 GPIO |
| 22 | P0.07 | 輸入/輸出 | 單片機 GPIO |
| 23 | P0.08 | 輸入/輸出 | 單片機 GPIO |
| 24 | P0.09 | 輸入/輸出 | 單片機 GPIO |
| 25 | P0.10 | 輸入/輸出 | 單片機 GPIO |
| 26 | P0.11 | 輸入/輸出 | 單片機 GPIO |
| 27 | P0.12 | 輸入/輸出 | 單片機 GPIO |
| 28 | P0.13 | 輸入/輸出 | 單片機 GPIO |
| 29 | P0.14 | 輸入/輸出 | 單片機 GPIO |
| 30 | P0.15 | 輸入/輸出 | 單片機 GPIO |
| 31 | P0.16 | 輸入/輸出 | 單片機 GPIO |
| 32 | P0.17 | 輸入/輸出 | 單片機 GPIO |
| 33 | P0.18 | 輸入/輸出 | 單片機 GPIO |
| 34 | P0.19 | 輸入/輸出 | 單片機 GPIO |
| 35 | P0.20 | 輸入/輸出 | 單片機 GPIO |
| 36 | P0.21 | 輸入/輸出/RST | 單片機 GPIO |
| 37 | SWDCLK | 輸入 | 串行線調試時鐘輸入調試和編程 |
| 38 | SWDIO | 輸入 | 串行線調試和編程調試 |
| 39 | P0.22 | 輸入/輸出 | 單片機 GPIO |
| 40 | P0.23 | 輸入/輸出 | 單片機 GPIO |
| 41 | P0.24 | 輸入/輸出 | 單片機 GPIO |
| 42 | GND | 輸入 | 地線，連接到電源參考地 |
| 43 | GND | 輸入 | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E73-2G4M04S1FX_UserManual_CN  |
| 開發測試 |
| 【封裝文件】Pcb_E73-2G4M04S1EX |
| 【芯片資料】nRF52811 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E73-2G4M04S1B--CE證書  |
| 【FCC認證】E73-2G4M04S1B-FCC證書 |
| 【MIC認證】E73-2G4M04S1B-MIC證書 |
| 在線購買 |
| 【天貓旗艦店】：https://detail.tmall.com |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http:///apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：引出了DEC1，DEC2，DEC3，DEC4 和DCC，是否需要在模塊外圍，這些引腳是否需要按照芯片參考電路接上元件？ |
| 答：使用DC/DC模式只需接電感，LDO無需接任何東西。 |
| ★ 問：使用J-link調試的時候無法識別出模塊是什么原因? |
| 答：1、查看接線方式是否正確；2、更新最新版j-link固件；3、下載程序前先用官方工具看能否識別模塊。 |
| ★ 問：E72燒錄程序是使用串口還是JATG下載? |
| 答：我們使用的工具是XDS100V3.0 JTAG接口。 |
| ★ 問：模塊使用過程中嚴重發燙，然后就不能使用？ |
| 答：請確定供電多少伏？天線是否匹配？以上均無問題請聯系客服。 |
| ★ 問：1.是否支持一主多從；2.通過串口向模塊傳輸數據發送，那么一次傳輸?shù)臄?shù)據長度有沒有要求，如果沒有要求的話，那每個數據包的發送間隔有要求嗎？3.當藍牙模塊處于透傳模式下，在波特率為19200的情況下，通過串口向藍牙模塊發送數據，兩個藍牙模塊之間進行通信，在什么情況下會出現丟包？ |
| 答：BT02不支持一主多從，E74可以 BT02從機向主機發送，串口波特率19200及以下可以支持連傳，這時用戶可以任意時候發送任意包長數據。主機向從機發送，單次最好不超過20字節。 |
| ★ 問：藍牙模塊作為主機掃描的時候，能否把掃描到的其他設備的廣播數據通過串口讀到？ |
| 答：沒有這功能。 |
| ★ 問：E104-BT021、BT02作為從機，開啟廣播，手機藍牙主動去連接，查是，過一段就，就是連不上 2、作為主機返回,看不出哪里問題了，F(xiàn)CF2E6ED7D7C為6字節手機藍牙MAC。 |
| 答：1、請注意看看bond指令的說明，mac地址使用16進制發送；2、連接不上的問題，請確保手機藍牙工作正常，可以嘗試關閉手機藍牙開關再打開。 |
| ★ 問：手冊上說明是配字主從可以實現一對一，請問能否一對多或者多對一？ |
| 答：不能，只能一對一。 |
| ★ 問：模塊和電腦連接，是否還需要其他的配置，還是直接就可以連接？ |
| 答：只要電腦支持4.0的，需要軟件支持，可以連接。 |
| ★ 問：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？ |
| 答：手冊上說明了哦，必須大于2.35V才能正常工作。 |
| ★ 問：該模塊支持蘋果系統嗎，蘋果的手機應該下載什么測試軟件？ |
| 答：支持，“LightBlue”和“BLE助手”都可以。 |
| ★ 問：功耗最低是多少？ |
| 答：1.6uA |
| ★ 問：視距測試多少km? |
| 答：實測可視距離為80米 |
| ★ 問：電腦本身帶有藍牙的，需要購買藍牙芯片安裝到硬件設備上去，然后通過電腦和手機的藍牙去攔截藍牙芯片，用E74可不可以實現這個功能？ |
| 答：E74系列產品是通過串口收發的,用我們的E74產品可以實現上述問題 |
| ★ 問：E74-2G4M02S支持手機配對使用嗎? |
| 答：支持！請使用安卓手機（系統版本4.3以上）或者蘋果IPHONE 4s 以上手機或具備BLE功能的Ipad，均可以與模塊建立藍牙連接，連接中沒有密碼配對過程。 |
