接口信號：RS485/RJ45
工作電壓：DC 8～28V

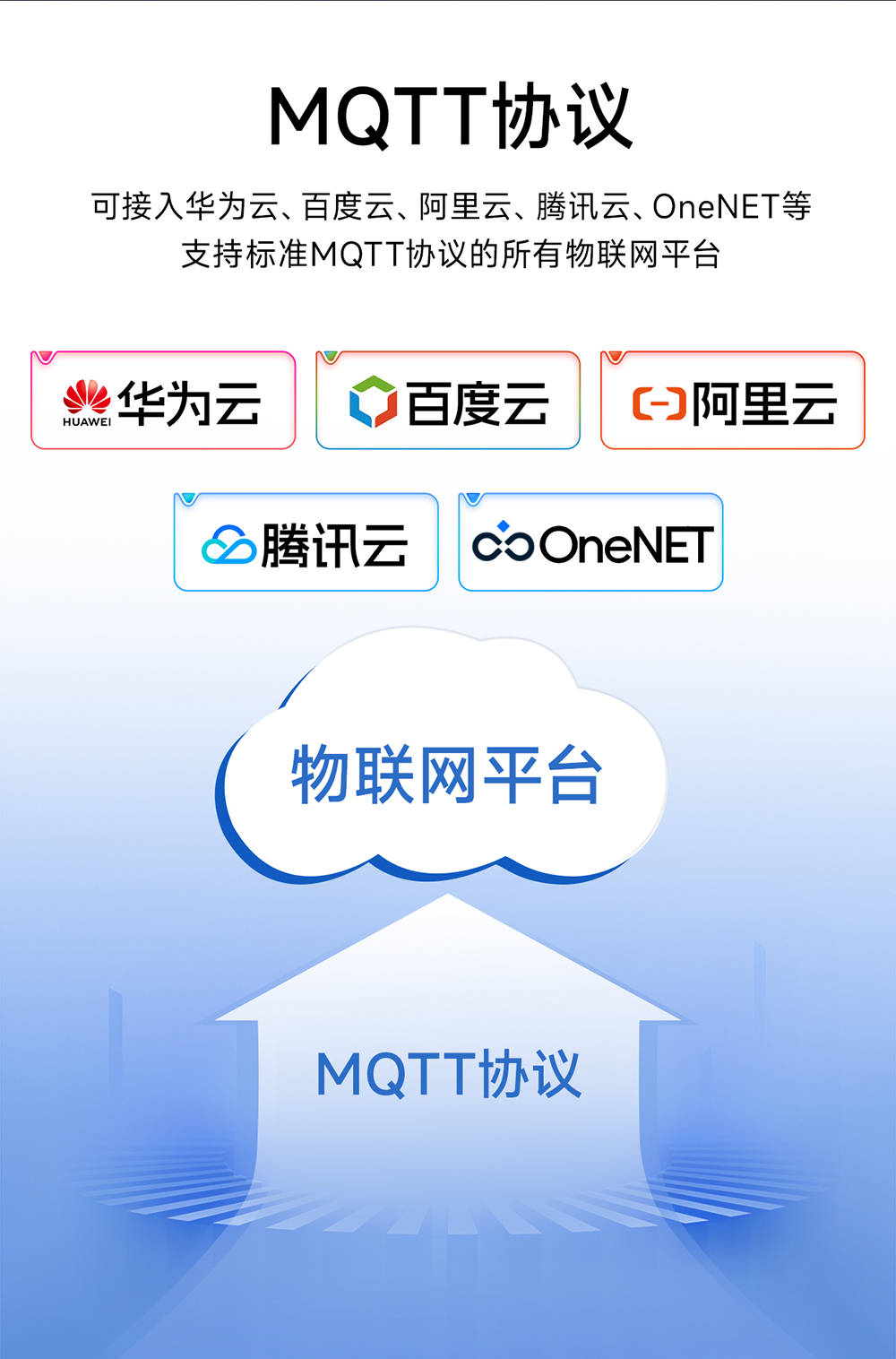

網絡協議：TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS
產品尺寸：93*28*27mm 產品重量：40g±5g

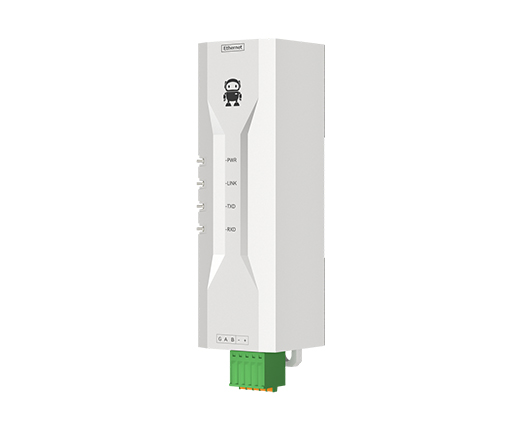

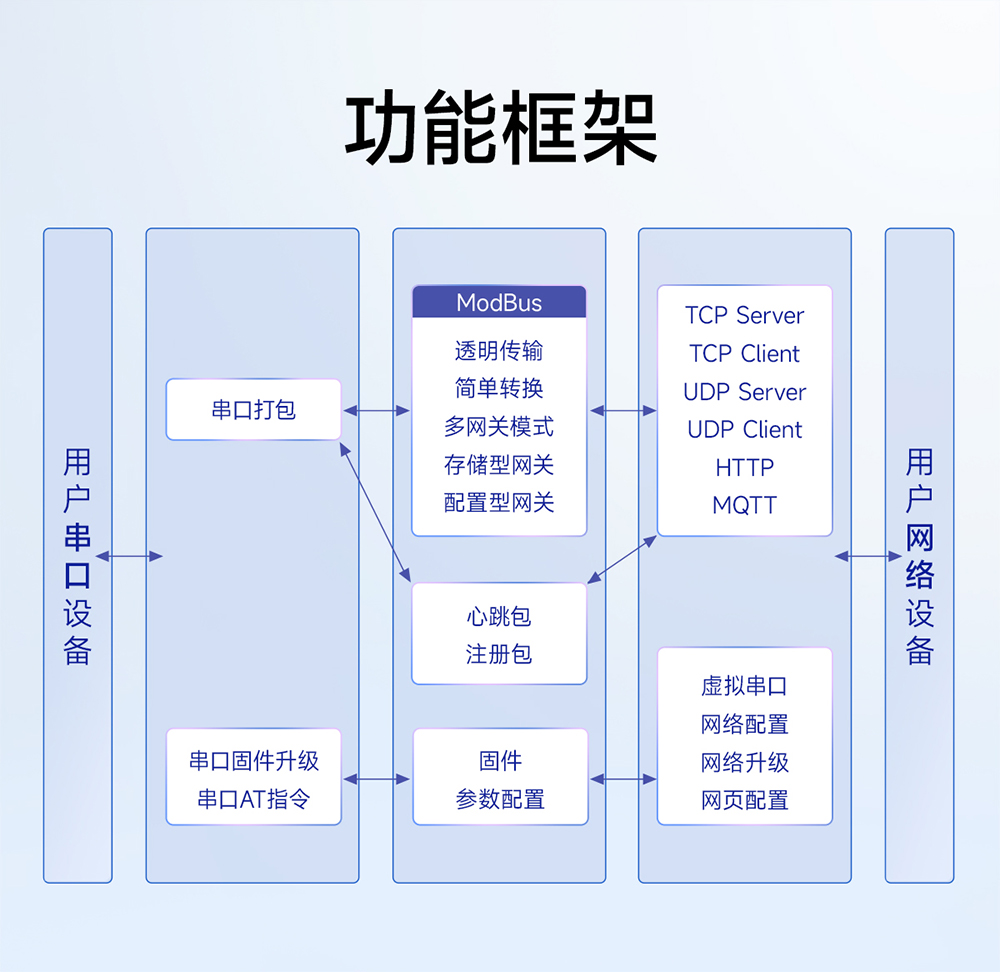

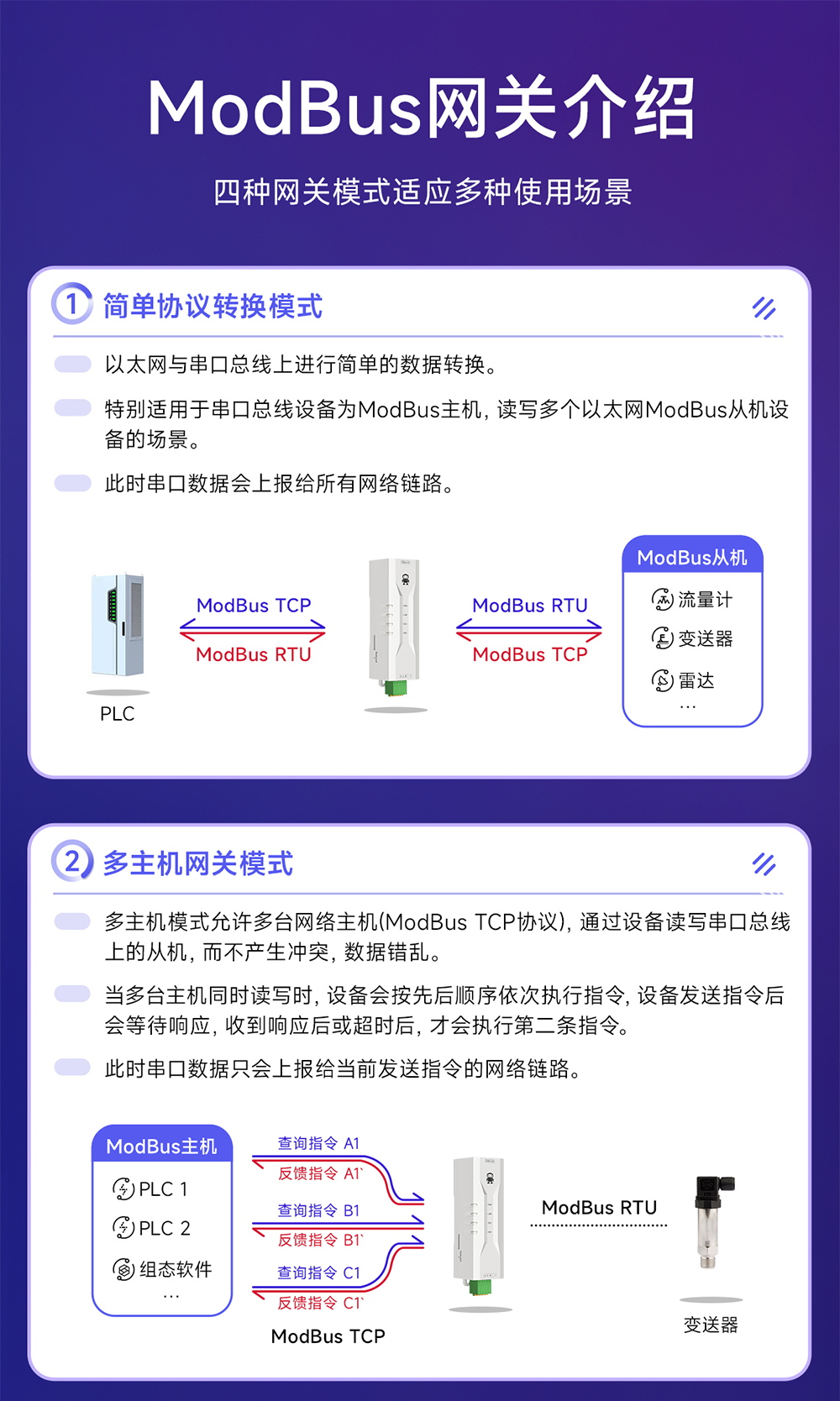

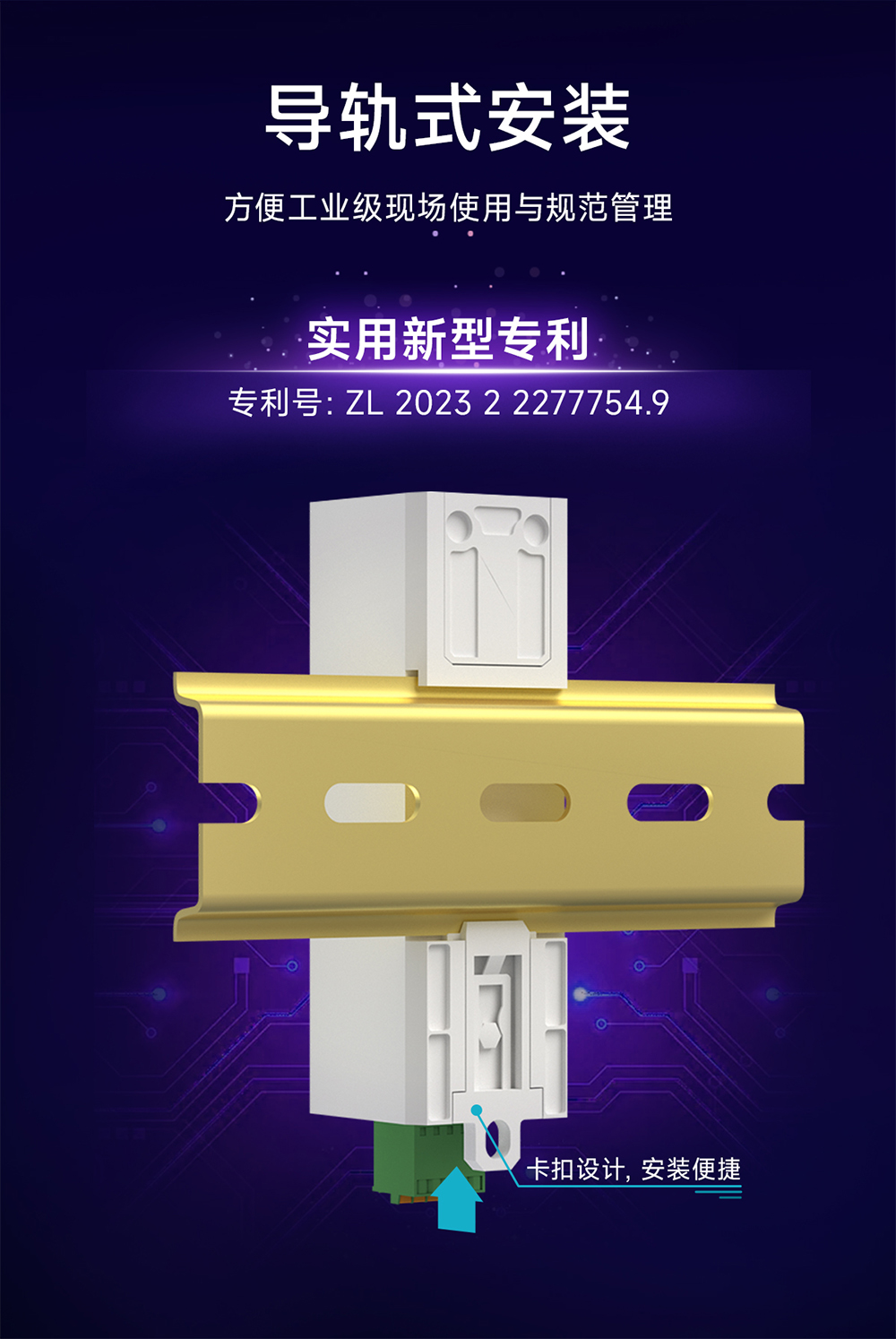

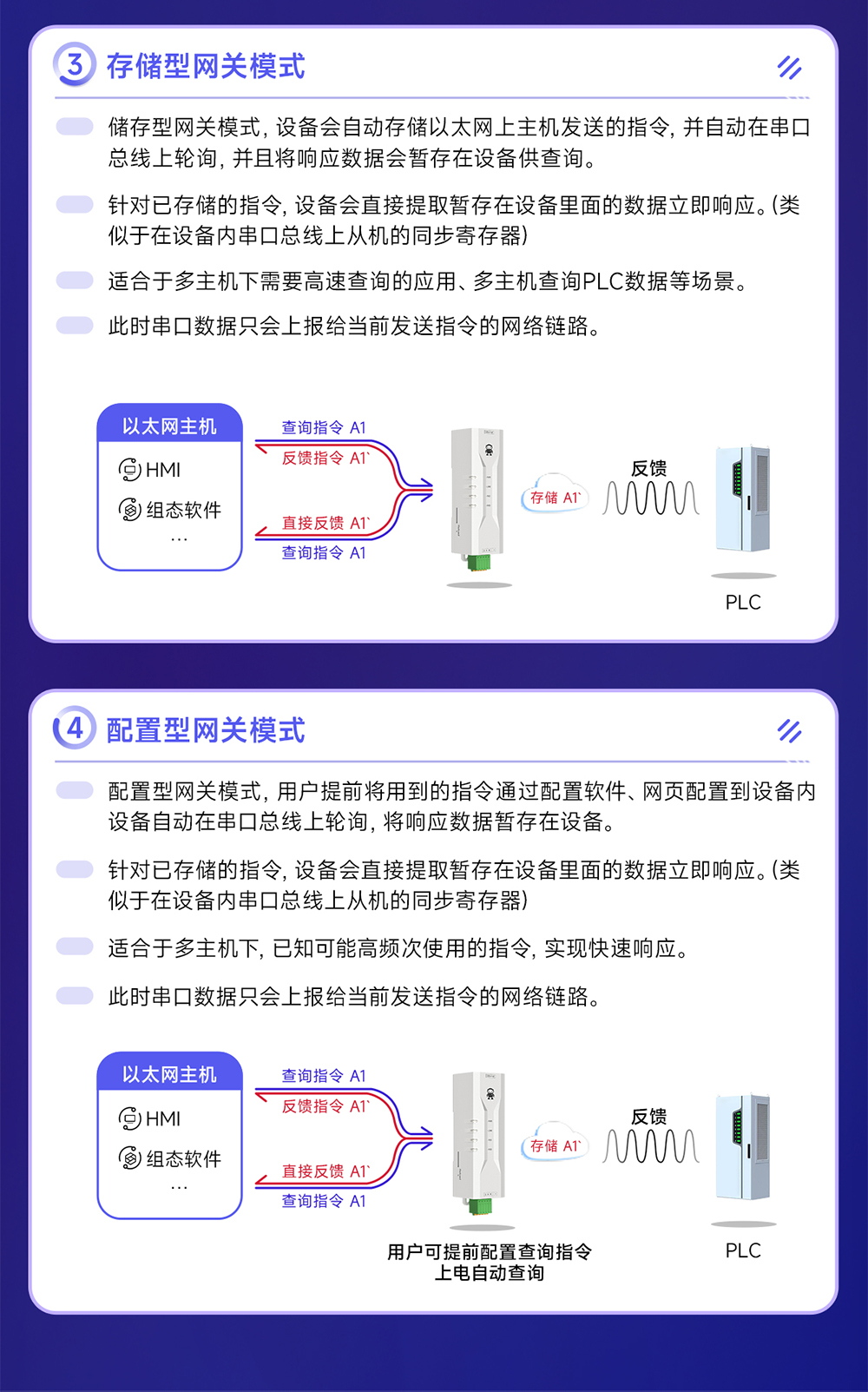

產品簡介：NA111-M是實現串口數據 ? 以太網數據轉換的串口服務器；具有多種Modbus網關模式以及MQTTC/HTTPC物聯網網關模式，可滿足各類串口設備/PLC的聯網功能；采用工業級設計標準，保證設備可靠性；產品可采用導軌或定位孔安裝。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 項目 | 說明 |
| 工作電壓 | 8～28V DC（NA111）/85～265V AC (NA111-A) |

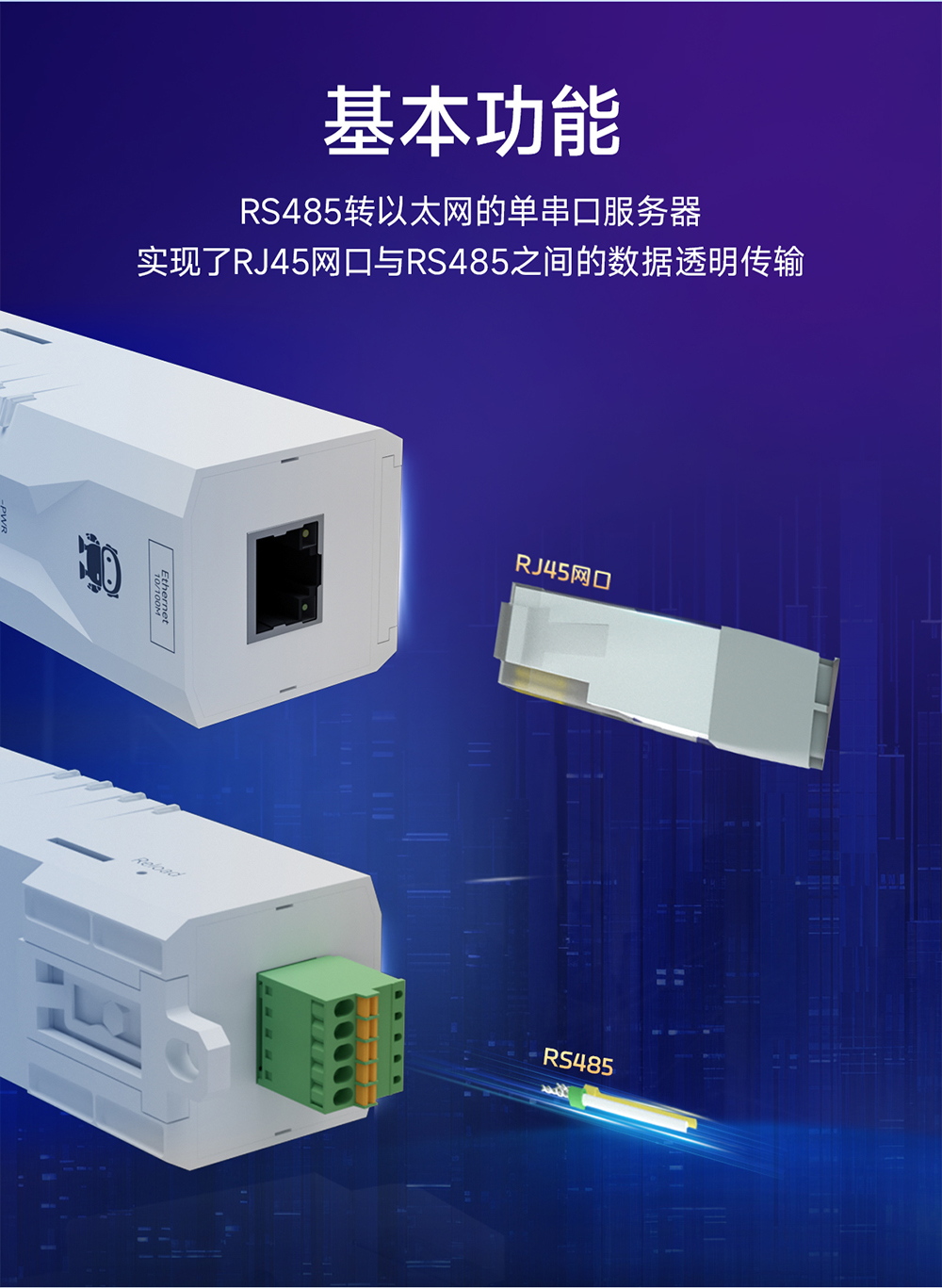

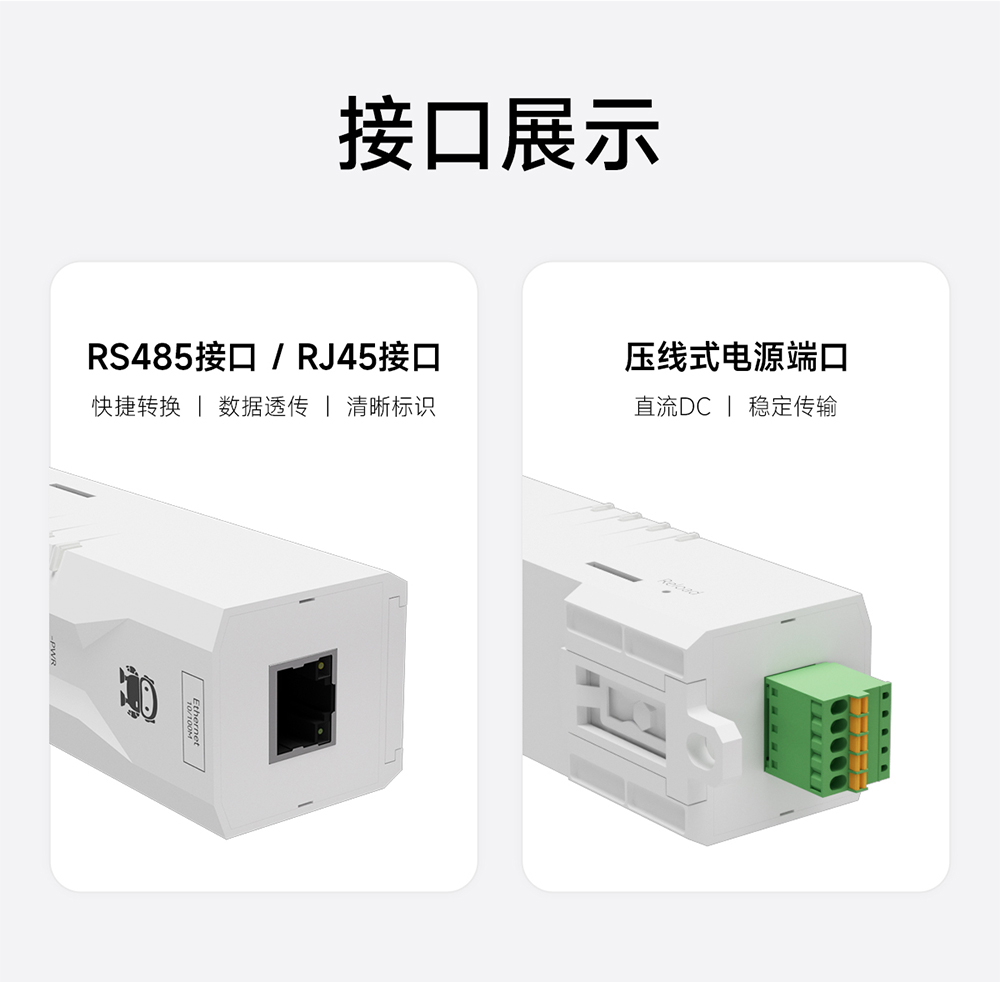

| 接口 | 串口（RS485，3×3.81mm 鳳凰端子） 網口（RJ45） |

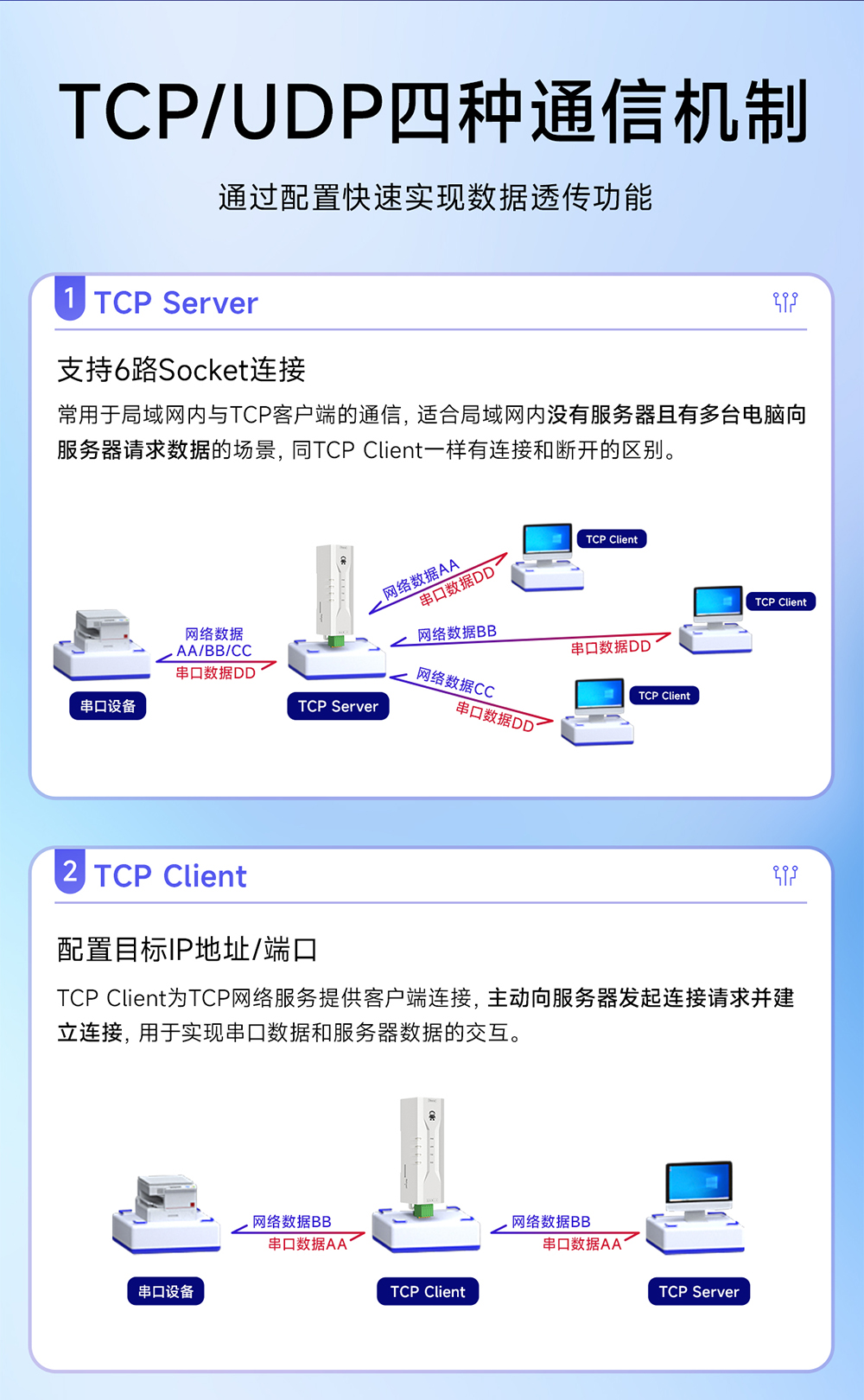

| 工作模式 | TCP Server（默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| Socket 連接 | TCP 服務器支持 6 路客戶端連接 |
| 網絡協議 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |
| IP 獲取方式 | 靜態 IP（默認）、DHCP |
| DNS 域名解析 | 支持 |
| 域名解析服務器 | 114.114.114.114（可自定義） |

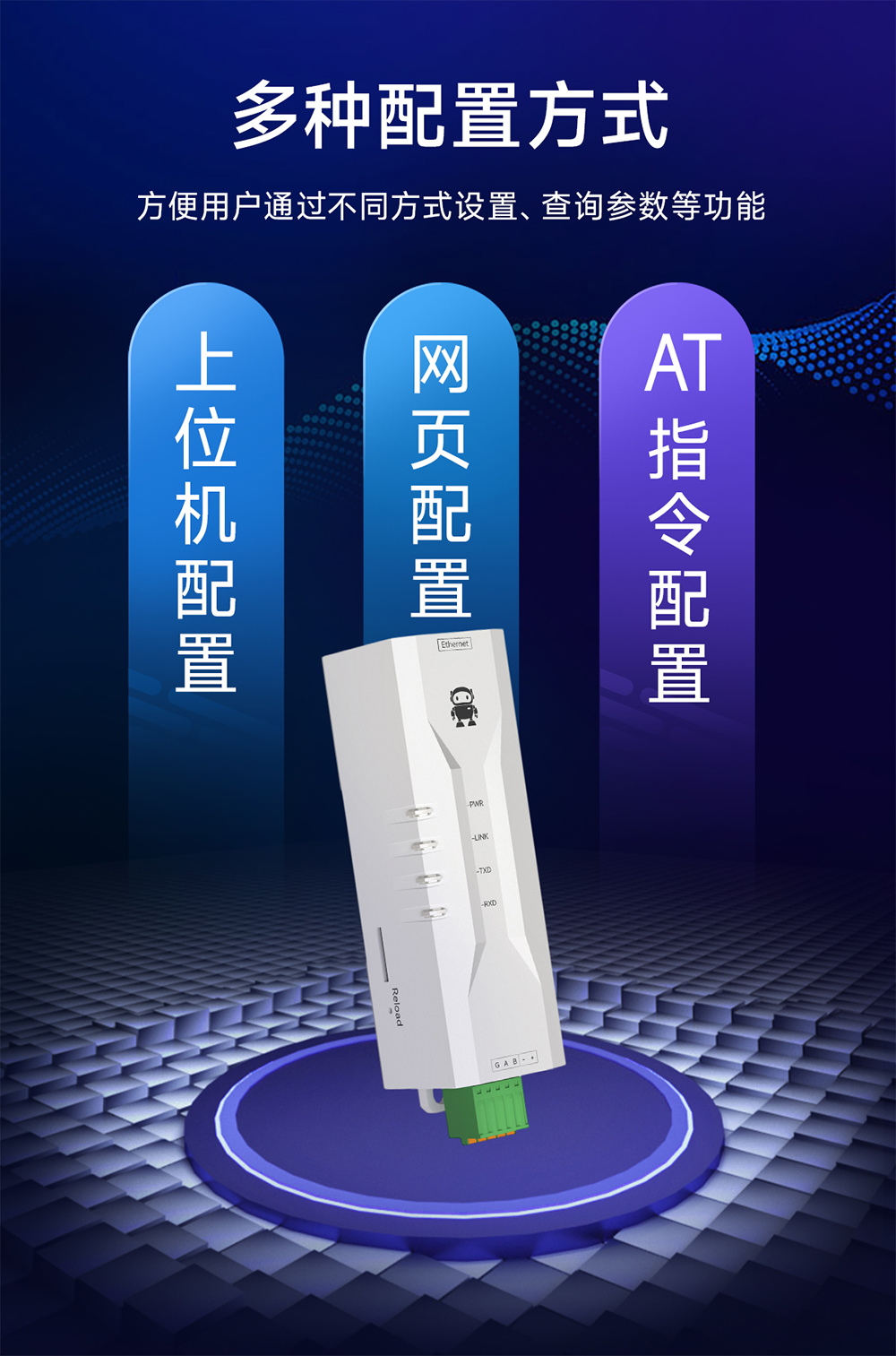

| 配置方式 | 網頁、參數配置工具、AT 指令 |
| IP 地址 | 192.168.3.7（可自定義） |
| 用戶名 | admin（可自定義） |
| 密碼 | admin（可自定義） |
| 本地端口 | 8887（可自定義） |
| 子網掩碼 | 255.255.255.0（可自定義） |
| 網關 | 192.168.3.1（可自定義） |
| 串口緩存 | 1024 Byte |
| 打包機制 | 512 Byte |
| 串口波特率 | 1200 ～ 230400 bps（默認 115200） |
| 數據位 | 5、6、7、8（默認） |
| 停止位 | 1（默認）、2 |
| 校驗位 | None（默認）、 Odd、Even |
| 流控 | NONE（默認）、RTS/CTS、DSR/DTR、XON/XOFF |

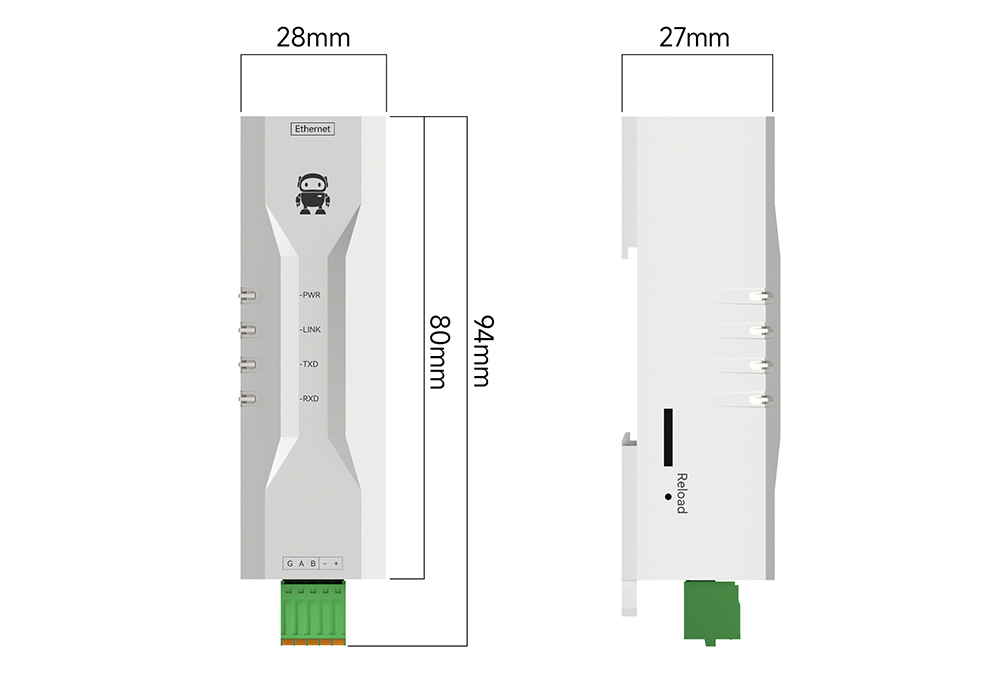

| 產品尺寸 | MA111/NA111-A：110×66×30mm （L×W×H） NA111-M：93×28×27mm（L×W×H） |
| 產品重量 | NA111：80g ± 5g NA111-A：90g ± 5g NA111-M：40g ± 5g |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） |

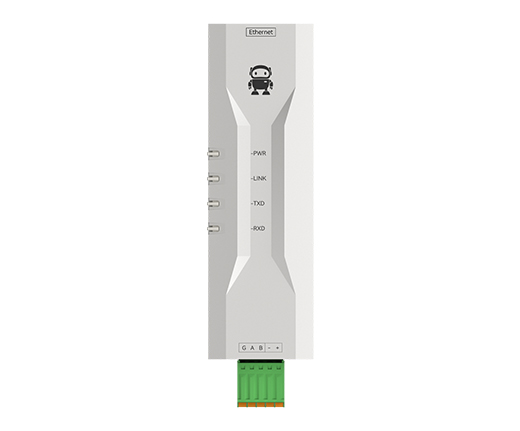

| 序號 | 名稱 | 功能 | 說明 |
| 1 | POWER | 電源指示燈（藍色） | 常亮：電源接通； 常滅：電源斷開； |
| 2 | LINK | 連接指示燈（黃色） | 常亮：連接服務器成功或 UDP 模式 常滅：網絡斷開 |
| 3 | TXD | 串口發送指示燈（綠色） | 閃爍：串口輸出數據到客戶設備 常滅：無數據交互 |
| 4 | RXD | 串口接收指示燈（黃色） | 閃爍：客戶設備輸出數據到 NE2-D11 串口 常滅：無數據交互 |
| 5 | Reload | 恢復出廠按鍵 | 長按至 LINK、M0、M1 指示燈常亮后釋放即恢復出廠成功 |
| 6 | G | GND | 連接 RS485 線纜屏蔽層或 RS232-G |
| 7 | A | 485-A | 連接 RS485-A 接口 |
| 8 | B | 485-B | 連接 RS485-B 接口 |
| 9 | - | 電源- | 連接 8~28v 電源 V- |
| 10 | + | 電源+ | 連接 8~28v 電源 V+ |
| 11 | Ethernet | 網口 | 標準 RJ45 接口，10M 網口 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http:///apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口方式 | 串口電平 | 供電電壓 V | 域名解析 | 產品尺寸 mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|
| NA111-E | RS485 | TTL 電平 | DC 8～28 | 支持 | 110*66*30 | POE受電、RS485數據?以太網數據透明傳輸 | ||
| NA111-M | RS485 | TTL 電平 | DC 8～28 | 支持 | 93*28*27 | 串口數據?以太網數據傳輸 | ||
| NA111 | RS485 | TTL 電平 | DC 8～28 | 支持 | 110*66*30 | 串口數據?以太網數據傳輸 | ||
| NA611-S | RS485 | TTL 電平 | 直流 8～28 | 支持 | 92*66*30 | 串口數據?WiFi數據傳輸 | ||
| NA611/NA611-A | RS485 | TTL 電平 | 直流 8～28 交流 85～265 | 支持 | 92*66*30 | 雙頻WiFi串口服務器 | ||
| NA111-A | RS485/RJ45 | TTL 電平 | 交流 85～265 | 支持 | 110*66*30 | 串口數據?以太網數據傳輸 |
