在前面的文章中，我們已經詳細地介紹了Modbus網關的幾種主要類型，今天，就讓我們來介紹一下其中簡單協議轉換的處理過程。
簡單協議轉換是最常規、最普遍的Modbus網關功能，也是數據處理效率最高Modbus網關模式，它只是提取數據中的關鍵字段，再以另一種協議對提取數據進行編碼（Modbus RTU協議和Modbus TCP協議）發送。
演示請求與數據分析
為了正確且直觀展示Modbus數據幀，使用標準Modbus調試工具測試，Modbus Poll與Modbus Slave并非免費軟件，但可免費使用30天，若有長時間使用的需求請購買正版。
設備采用NS1-TB串口服務器，并配置為下圖所示參數：
打開Modbus Poll軟件，點擊Connection連接串口服務器并配置通訊協議，如下圖所示：

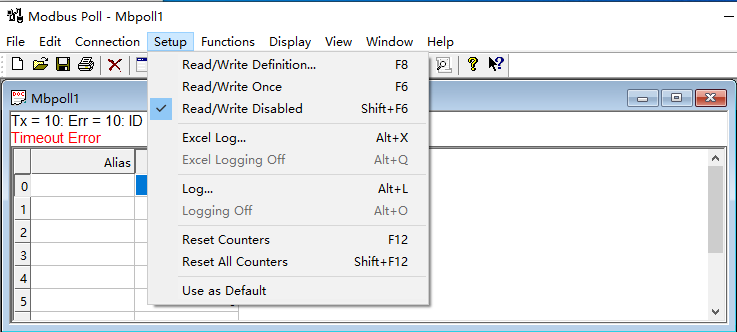

關閉自動讀取，方便分析數據幀，先配置主機請求會導致設備請求超時不用在意，等從機仿真完成就不會出現響應超時。

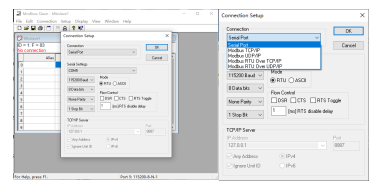

打開Modbus Slave，點擊Connection連接串口服務器并配置通訊協議，主機使用已經使用網絡連接，從機需要使用串口連接，如下圖所示：

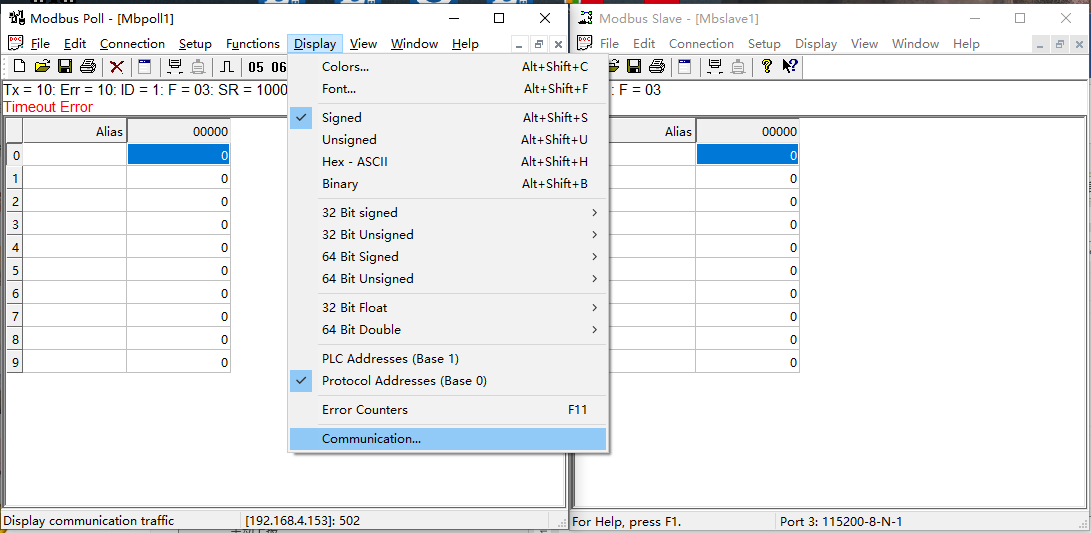

打開數據監視串口，Poll與Slave方法相同如圖所示：

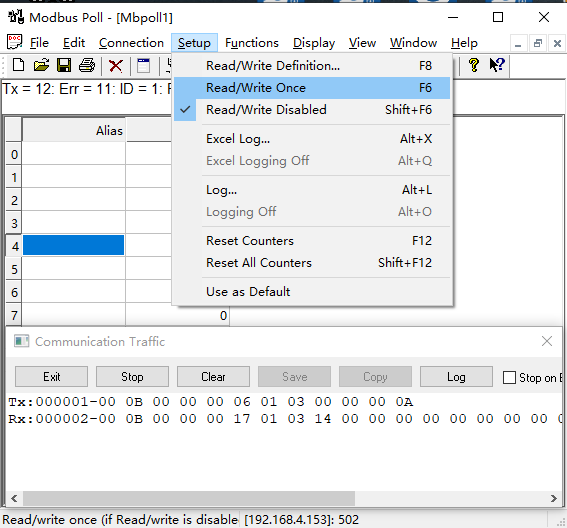

點擊讀取一次寄存器，10個寄存器在調試窗口無法直接顯示，減少讀取寄存器數量；
配置讀取數量：

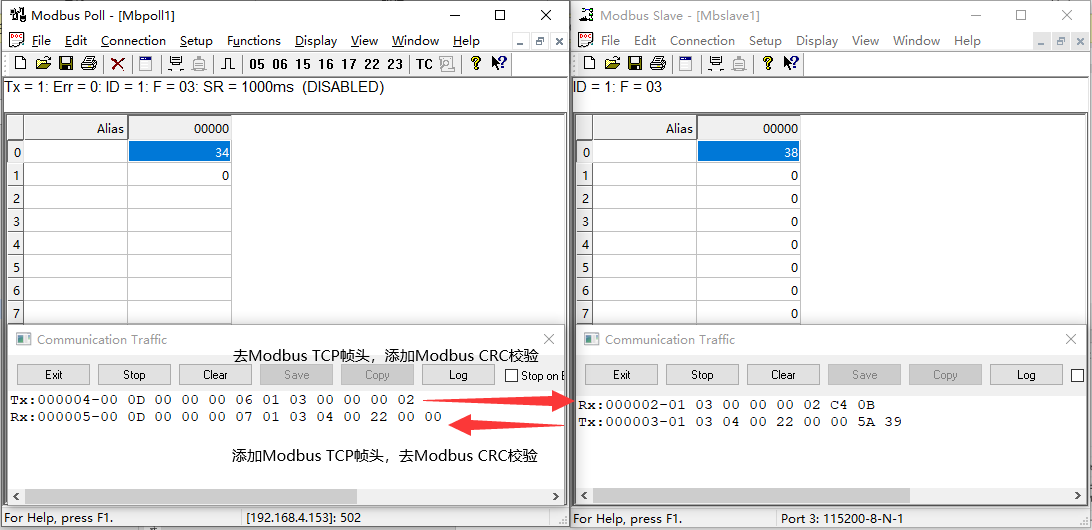

從下圖可以看出串口服務器的“簡單協議轉換”將收到的TCP數據幀的報文標識“00 0D”緩存，對01 03 00 00 00 02添加Modbus CRC檢驗，再從串口輸出數據幀，從機接收到指令返回Modbus RTU響應數據幀，串服務器收到數據后計算幀長度，再將緩存報文標識與幀長編碼進數據幀并通過網口發送。
“簡單協議轉換”雖然處理效率高但無法處理多主機請求，因此就有“多主機模式和存儲型網關”。串口服務器的多主機模式和存儲型網關工作模式，我們下次再做詳細介紹。
