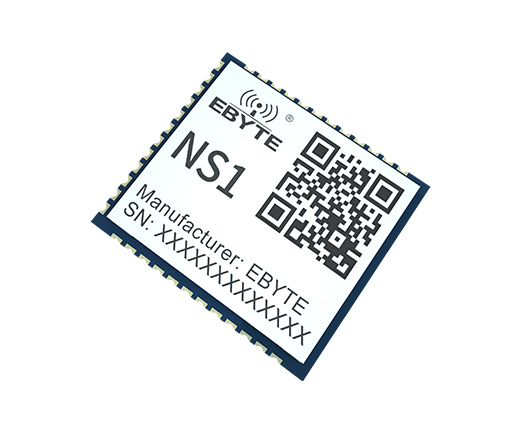

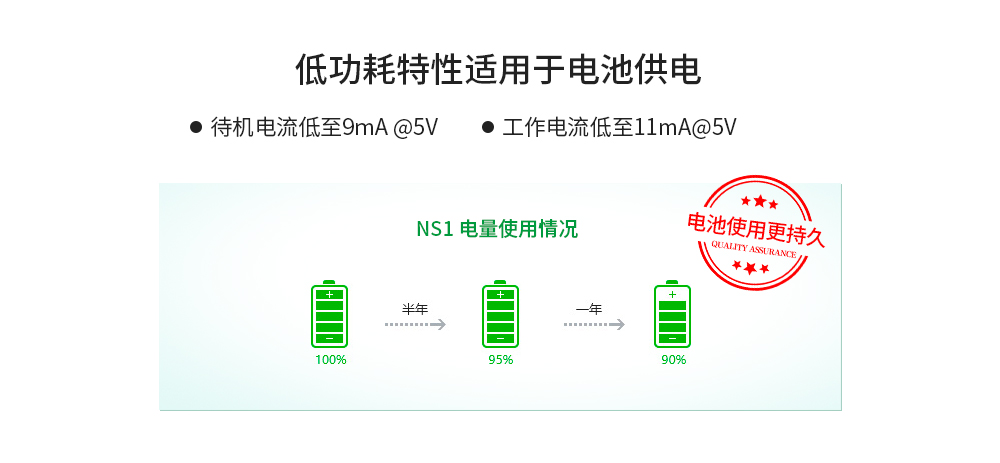

| 序號 | 項目 | 說明 |
| 1 | 工作電壓 | DC 3.0~5 V |
| 2 | 工作電流 | 待機：30mA @ 3.3V ；峰值：300mA@3.3V ；待機：25mA @ 5V；峰值：250mA@5V |
| 3 | 串口電平 | 3.3V TTL電平，如需5V需外接轉換電路 |

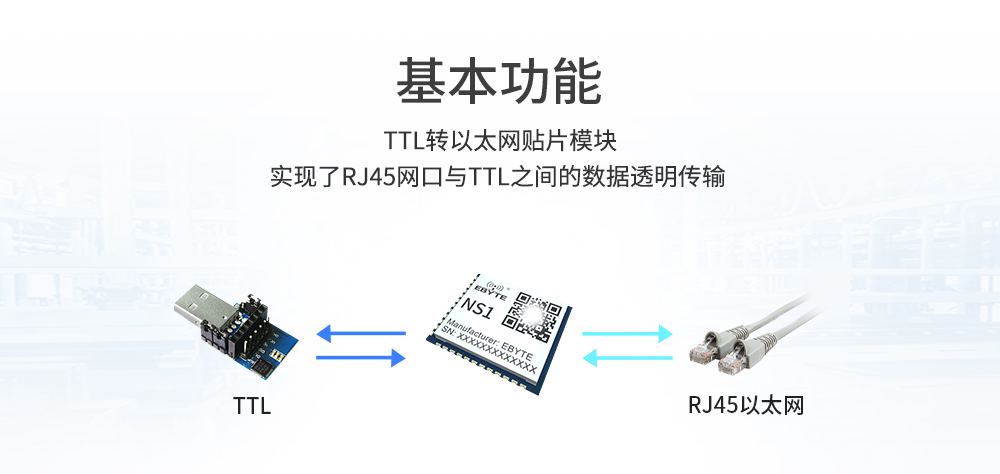

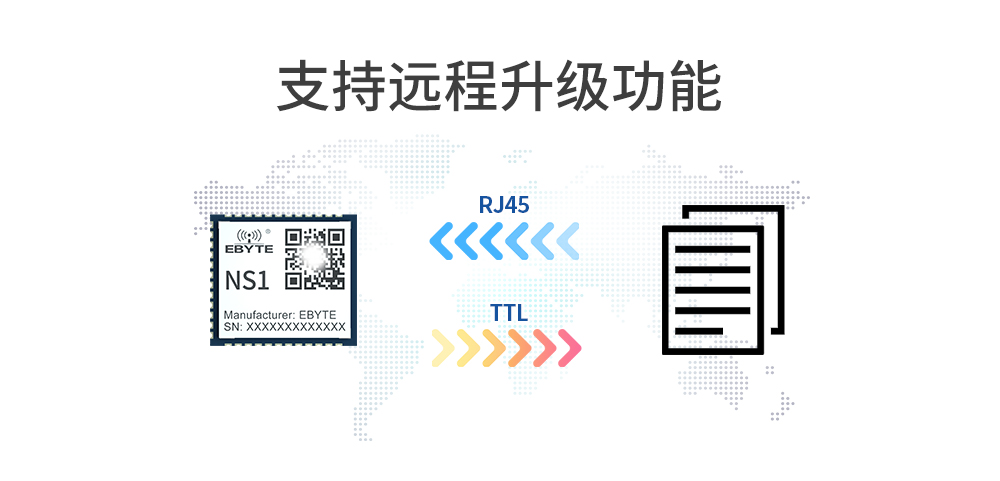

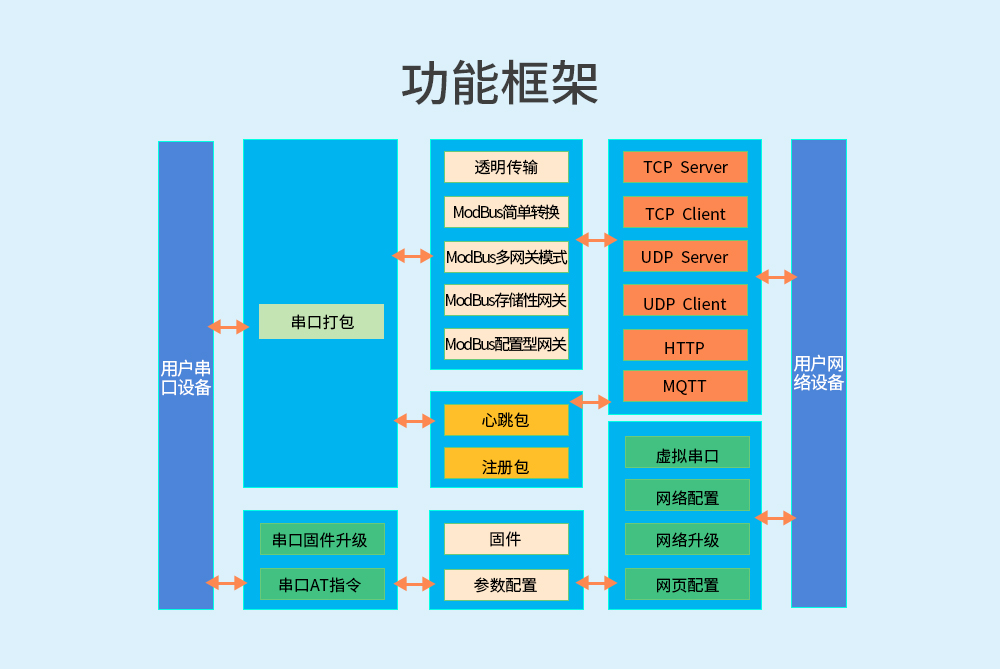

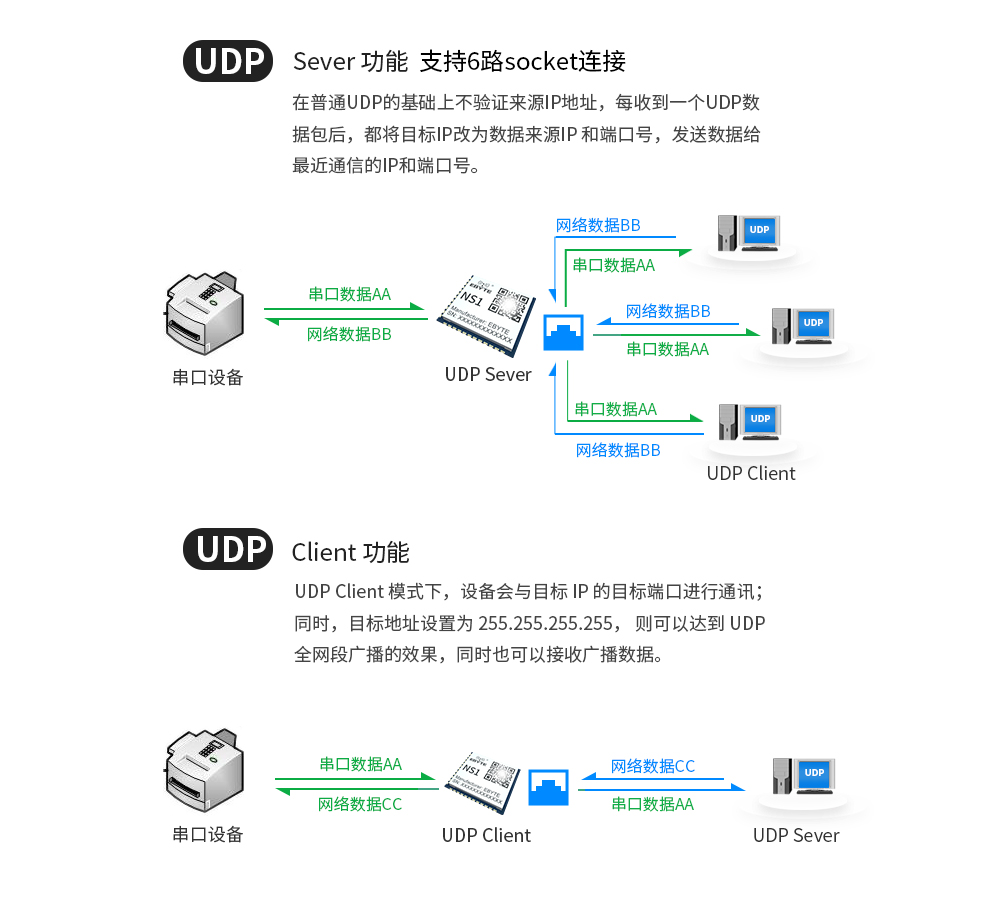

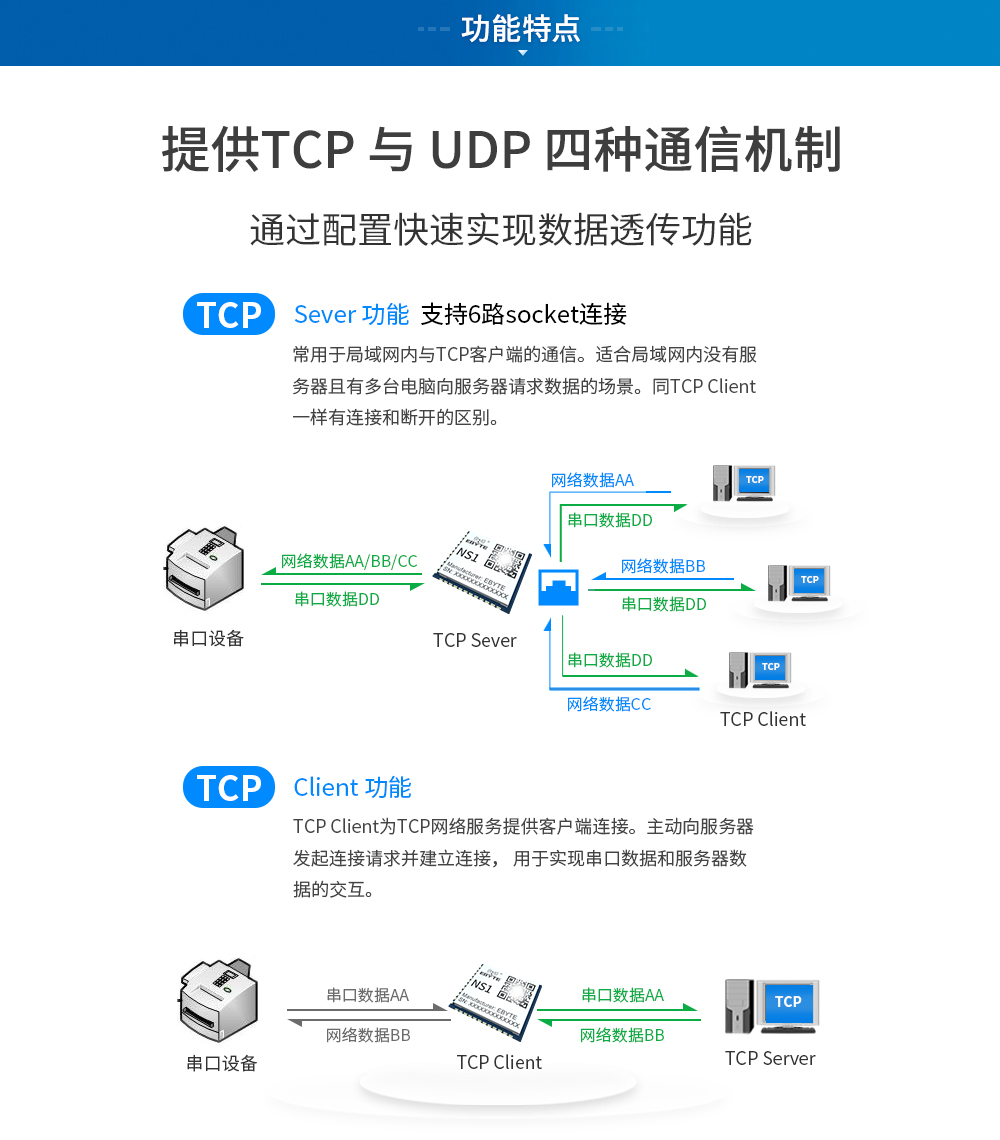

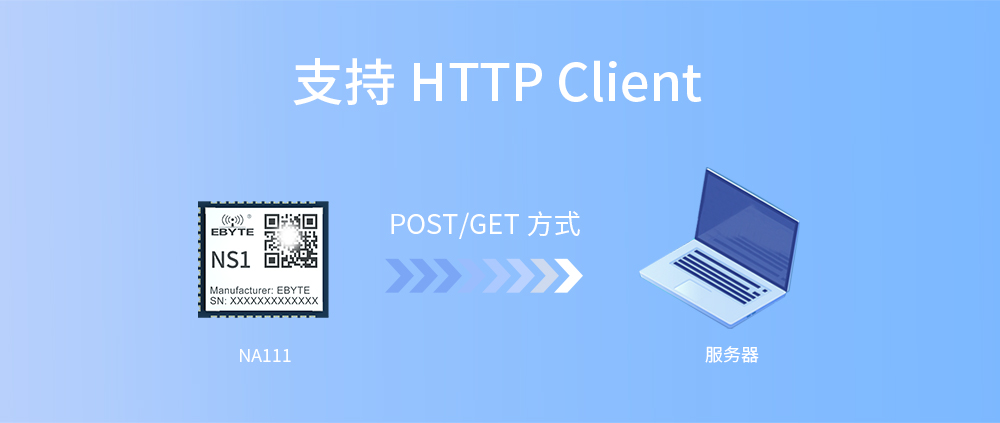

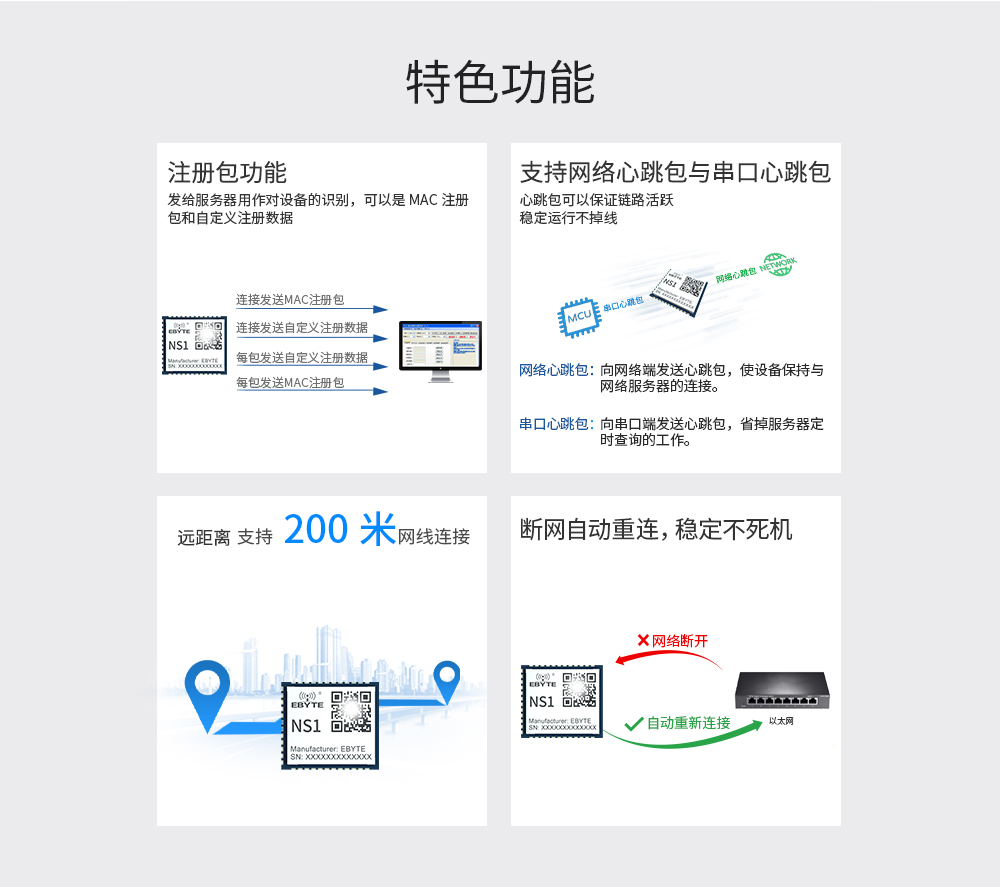

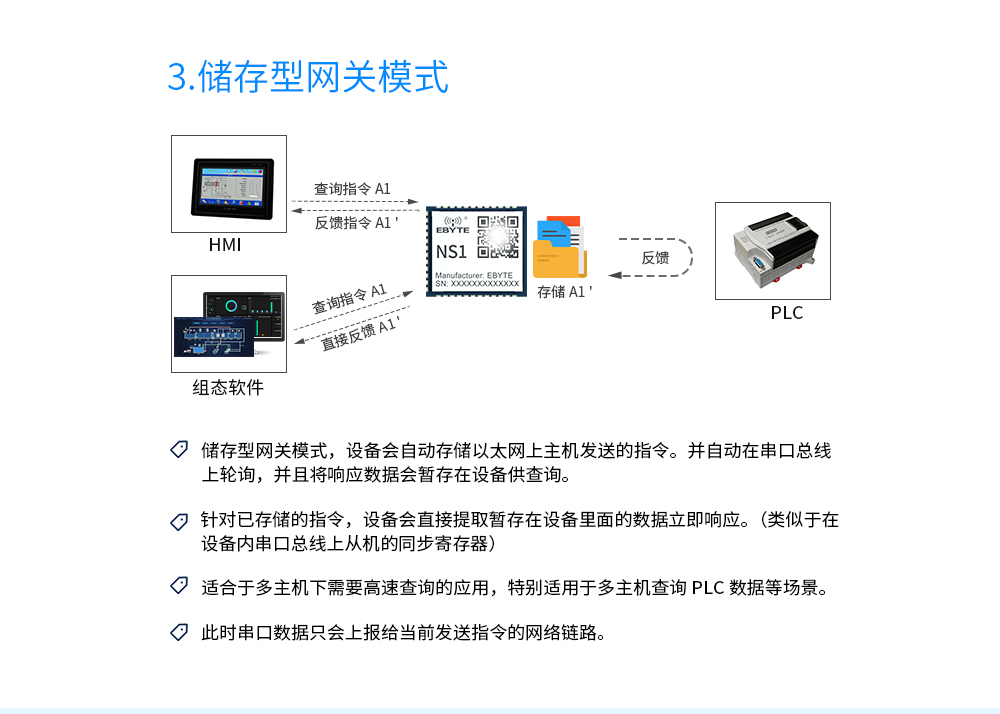

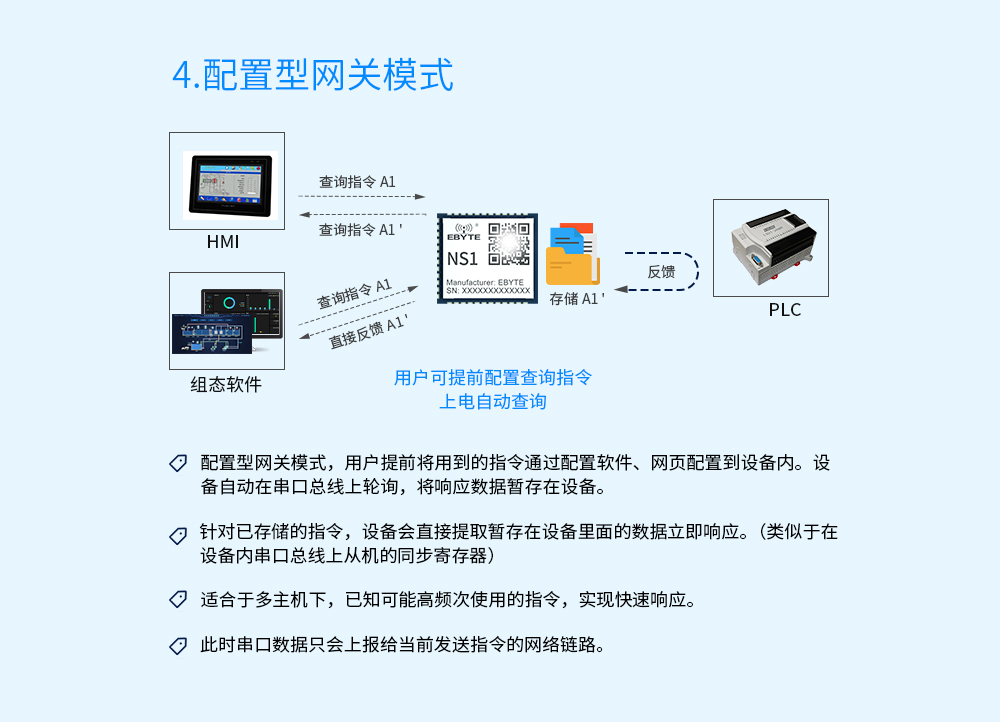

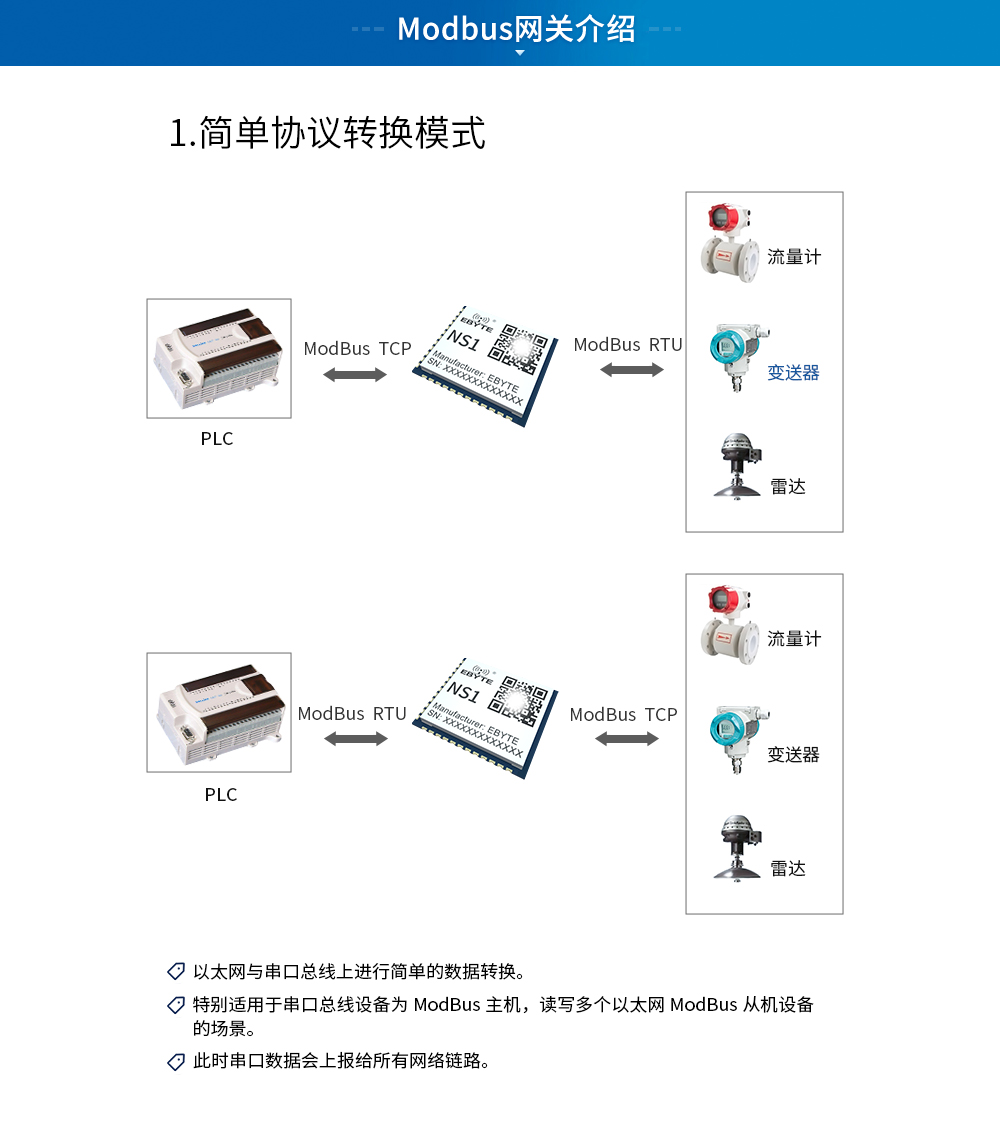

| 4 | 工作模式 | TCP Server（默認)、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| 5 | Socket連接 | TCP服務器支持6路客戶端連接 |
| 6 | 網絡協議 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |
| 7 | IP獲取方式 | 靜態（IP默認）、DHCP |
| 8 | DNS域名解析 | 支持 |
| 9 | 域名解析服務器 | 114.114.114.114（可自定義） |

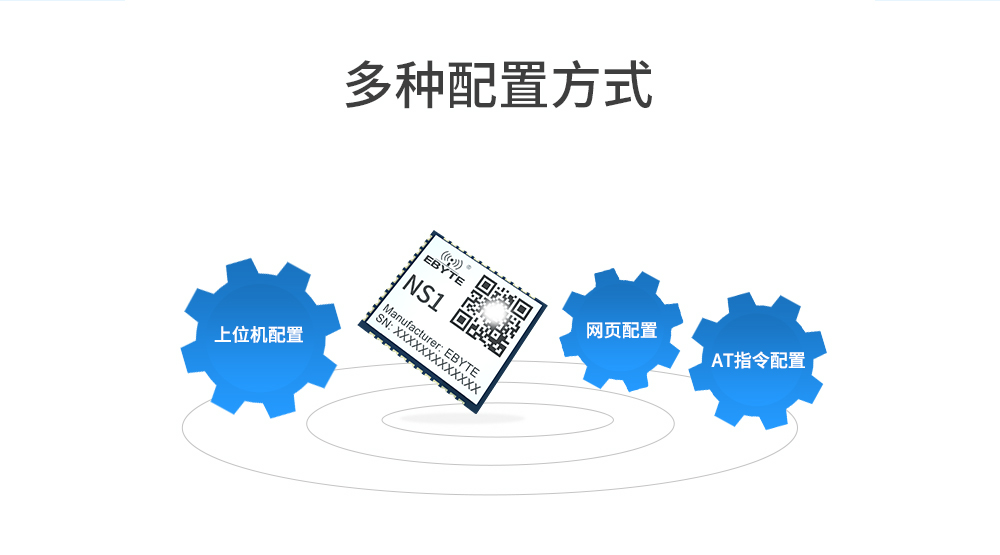

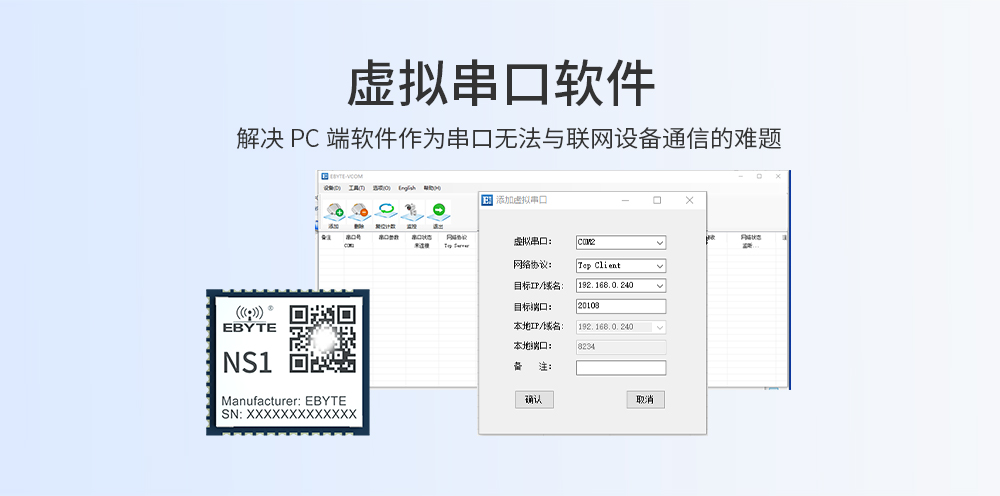

| 10 | 配置方式 | 網頁、參數配置工具、AT指令 |
| 11 | P地址 | 192.168.3.7（可自定義） |
| 12 | 用戶名 | admin（可自定義） |
| 13 | 密碼 | admin(可自定義） |
| 14 | 本地端口 | 8887（可自定義） |
| 15 | 子網掩碼 | 255.255.255.0(可自定義） |
| 16 | 網關 | 192.168.3.1（可自定義） |
| 17 | 串口緩存 | 1024 Byte |
| 18 | 打包機制 | 512 Byte |
| 19 | 串口波特率 | 1200~230400 bps（默認115200 ) |
| 20 | 數據位 | 5、6、7、8（默認） |
| 21 | 停止位 | 1(默認)、2 |
| 22 | 校驗位 | None（默認)、Odd、Even、Mark、Space |
| 23 | 流控 | NONE（默認)、RTS/CTS、DSR/DTR、XON/XOFF |

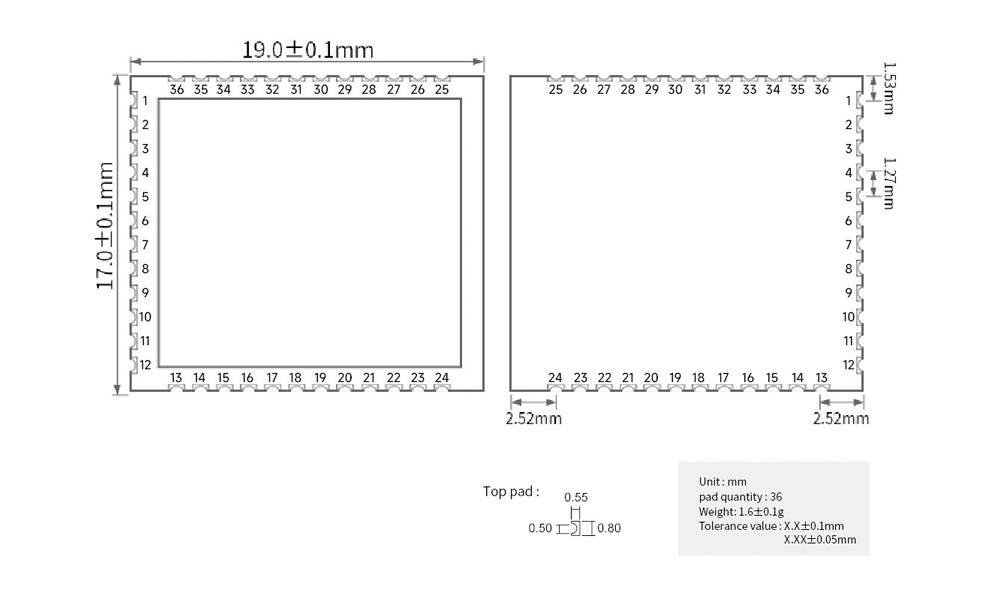

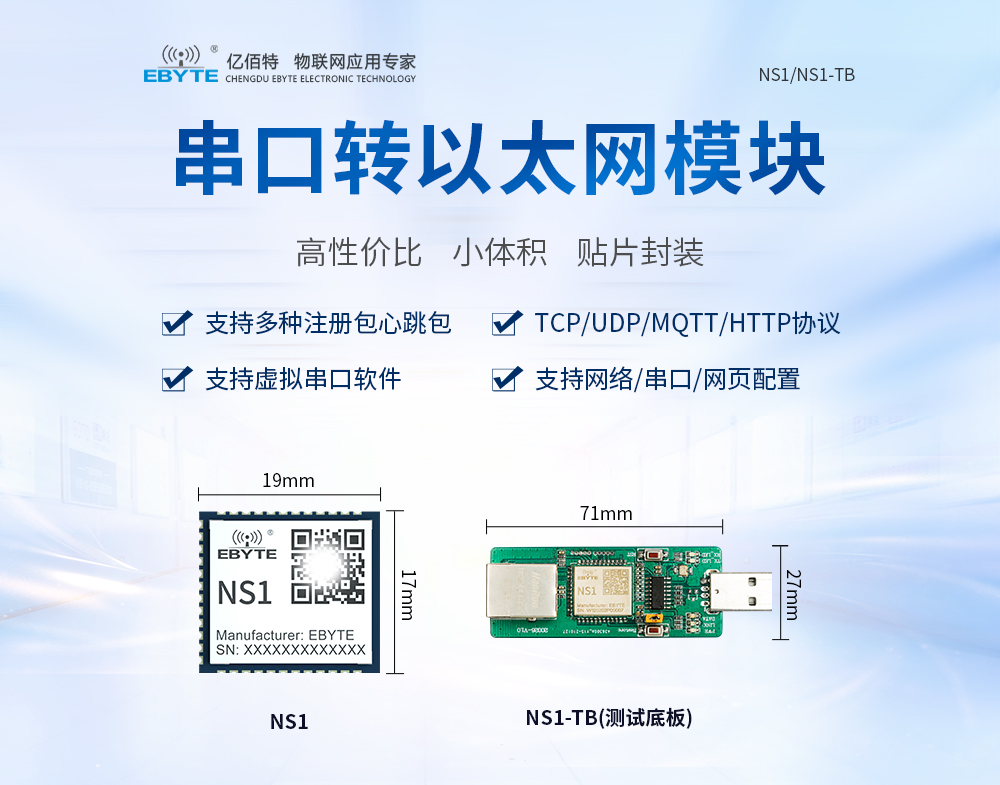

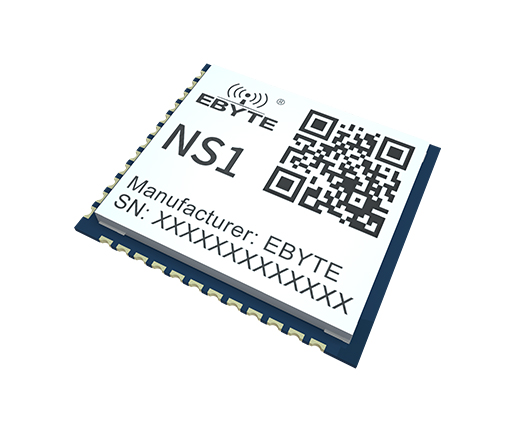

| 24 | 產品尺寸 | 17×19×4mm （L×W×H） |
| 25 | 產品重量 | 1.6g ± 0.1g |
| 26 | 工作溫濕度 | -40 ~ +85℃、5%~95%RH（無凝露） |
| 27 | 存儲溫濕度 | -40~ +105℃、5%~ 95%RH（無凝露） |
| 序號 | 引腳絲印 | 引腳功能 | 描述 |
| 1 | RX_P | RX_P | 以太網接收RX+信號； |
| 2 | RX_N | RX_N | 以太網接收RX-信號； |
| 3 | TX_P | TX_P | 以太網發送TX+信號； |
| 4 | TX_N | TX_N | 以太網發送TX-信號； |
| 5 | D+ | NC | 默認懸空； |
| 6 | D- | NC | 默認懸空； |
| 7 | TXD0 | TXD0 | 串口發送數據，TTL電平通訊電壓僅支持3.3V，若接5V需電平轉換； |
| 8 | PB6 | RTS | 串行數據的MODEM輸出信號，請求發送； |
| 9 | PB5 | NC | 默認懸空； |
| 10 | RXD0 | RXD0 | 串口接收數據，TTL電平通訊電壓僅支持；3.3V，若接5V需電平轉換； |
| 11 | PB3 | 485_EN | RS485 使能控制引腳，串口發送數據時置高，常態為低； |
| 12 | PB2 | NC | 默認懸空； |
| 13 | PB1 | NC | 默認懸空； |
| 14 | PB0 | CTS | 串行數據的MODEM輸入信號，清除發送； |
| 15 | RST | RST | 外部復位輸入，低電平 100ns 以上有效，內部弱上拉； |
| 16 | PB22 | NC | 默認懸空； |
| 17 | PB21 | LED2 | 上電3秒內輸出4hz方波 網絡未連接：輸出高電平 網絡已連接：輸出低電平 |
| 18 | PB20 | LED1 | 上電3秒內輸出4hz方波 網線未連接：輸出5hz方波 網線已連接：但未聯網：輸出1hz方波 網絡連接成功：輸出0.33hz方波 串口有數據收發時，輸出60ms脈沖低電平 |
| 19 | ANT | NC | 默認懸空； |
| 20 | PA4 | IO_RST | 恢復出廠引腳，內部弱上拉，可外接復位按鍵，低電平持續 5s 左右有效； |
| 21 | PA5 | NC | 默認懸空； |
| 22 | PA15 | TX_LED | 串口發送指示燈輸出，上電3秒內輸出4hz方波 默認輸出高電平，有數據輸出時輸出低電平，持續有數據時輸出周期80ms，低電平20ms的方波信號； |
| 23 | GND | GND | 公共接地端，電源負端輸入； |
| 24 | VCC | VCC | 電源正輸入，支持 3-5.5V 輸入； |
| 25 | GND | GND | 公共接地端，電源負端輸入； |
| 26 | PA14 | RX_LED | 串口接收指示燈輸出，上電3秒內輸出4hz方波， 默認輸出高電平，有數據輸入時輸出低電平，持續有數據時輸出周期80ms，低電平20ms的方波信號； |
| 27 | PA13 | NC | 默認懸空 |
| 28 | PA12 | NC | 默認懸空 |
| 29 | NC | NC | 默認懸空 |
| 30 | NC | NC | 默認懸空 |
| 31 | PB9 | LINKLED | 插入網線后輸出低電平，網線未連接輸出高電平 |
| 32 | PB8 | SPDLED | SPD指示燈 |
| 33 | TCK | NC | 默認懸空 |
| 34 | TIO | NC | 默認懸空 |
| 35 | 3.3V | 3.3V 輸出 | 可輸出 3.3V，請勿接大負載； |
| 36 | GND | GND | 公共接地端，電源負端輸入 |
