要想了解RS485串口服務器存儲型網關工作模式的通信經驗教程，首先需要明白的是串口服務器的通訊速率是遠低于網口，主機在請求RTU設備通常只處理幾個寄存器，“存儲型網關”就是應用于這種工作環境。
“存儲型網關”對主機請求的讀取指令進行存儲，當主機再次請求或者其他主機請求相同設備（地址碼相同）相同寄存器（操作相同）時，網關會使用緩存數據快速響應主機請求，同時網關的串口會以用戶配置速率刷新緩存數據，若長時間主機不再（用戶配置時間）詢問緩存寄存器，網關將會清除該指令留個其他指令，存儲型網關緩存區都是有上限的也就意味著存儲指令是有上限。

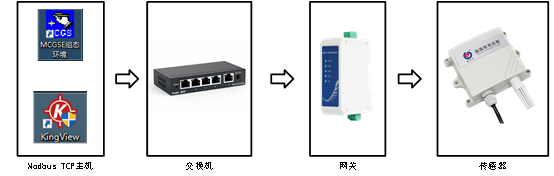

例如：組態王與MCGS組態屏請求同一個溫度傳感器，網絡拓?fù)淙缦拢?/span>
主機一發送請求指令，串口服務器接口及功能詳解記錄發送的主機IP與報文標識，查詢緩存表是否已經存儲若以存儲直接組包響應主機請求，否則將指令通過串口發出，傳感器收到指令后返回?cái)?shù)據；
網關接收到數據對數據進行存儲并查詢指令請求主機的身份進行組包響應主機請求，若在這一過程中同時收到主機二的請求，網關將通過緩存數據響應主機請求。

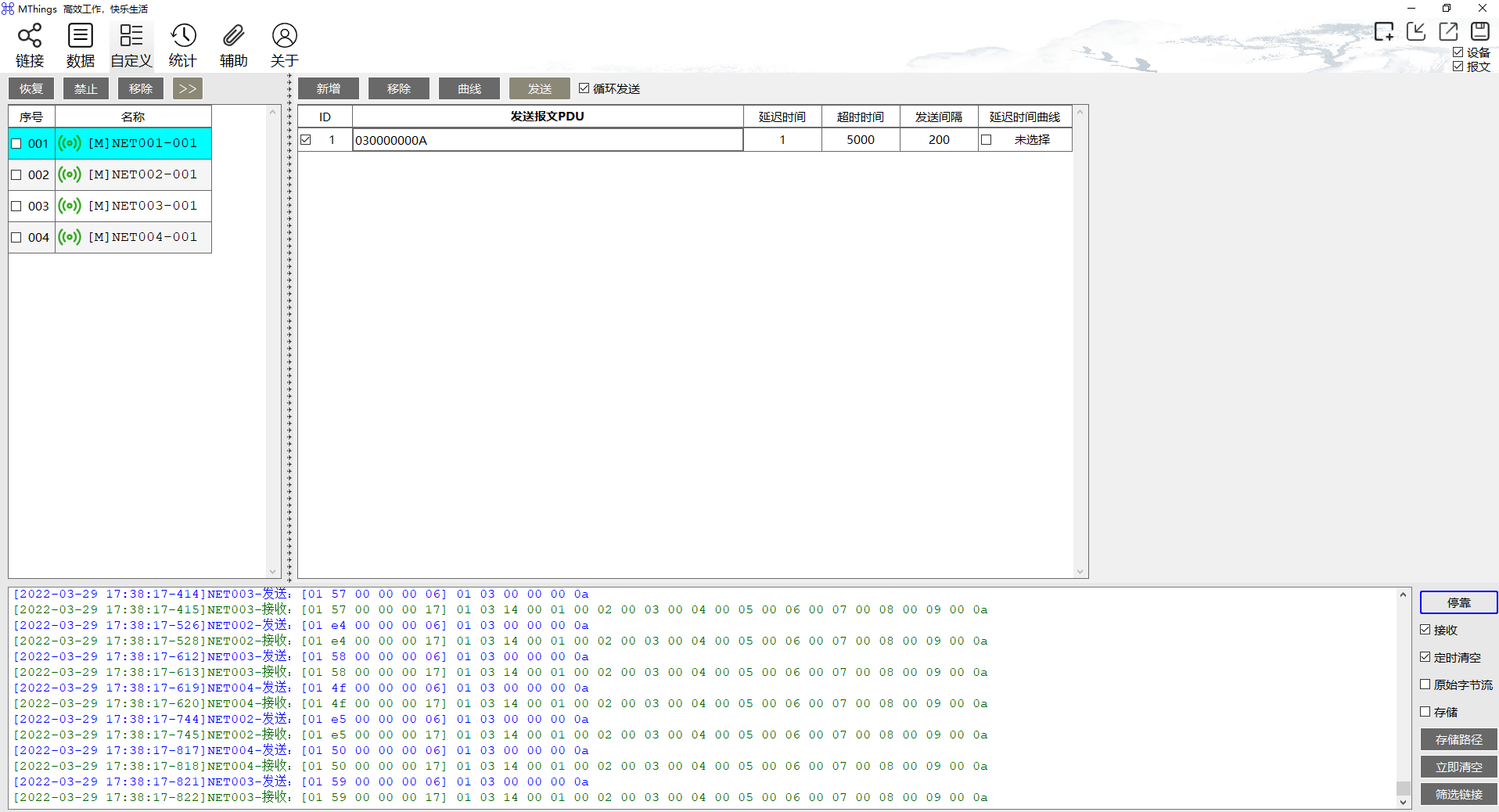

仿真軟件配置方法與多主機相同，僅將串口服務器的網關模式改為存儲型網關；
在多主機使用該發送規則請求時具有50ms延遲，而存儲型網關僅需要10ms以下的回復延時。
在工業自動化場景中，常常會有多個上位機（如組態王、MCGS組態屏等）需要同時訪問同一個溫度傳感器或其他設備。這種情況下，使用RS485串口服務器存儲型網關可以顯著提高通信效率。
工作原理：
數據流：
主機一發送請求指令，串口服務器記錄發送的主機IP與報文標識，查詢緩存表是否已經存儲。如果已存儲，直接組包響應主機請求；否則，將指令通過串口發出，傳感器收到指令后返回?cái)?shù)據。
網關接收到數據后，對數據進行存儲，并查詢指令請求主機的身份進行組包響應主機請求。如果在這一過程中同時收到主機二的請求，網關將通過緩存數據響應主機請求。
優勢：
存儲型網關能夠?qū)⒉樵儷@得的寄存器數據暫時保存在網關內部，這樣Modbus TCP查詢來的時候，Modbus網關可以立即返回指令，真正發揮Modbus TCP快速的特性。
在多臺計算機監控時，不論串口是什么波特率，一般能夠在3ms內給上位應答數據，且表現出良好的串口數據實時更新速度。
在電力電子、智能儀表和能耗監控領域，RS485串口服務器存儲型網關被廣泛用于遠程監控和數據采集。例如，NA611系列WiFi串口服務器和E103-W02DTU系列產品，支持RS485與WiFi雙向透明傳輸、串口服務器支持Modbus TCP轉Modbus RTU的Modbus網關功能，支持MQTT通訊協議，支持Modbus RTU轉JSON格式數據。
問題描述：RS485串口服務器存儲型網關在多主機同時讀取時，RS485串口服務器可能會出現數據傳輸延遲，導致響應時間較長。
解決辦法：
優化網絡配置：確保網絡連接穩定，減少網絡延遲。
調整串口波特率：適當提高串口波特率，以加快數據傳輸速度。
使用存儲型網關：存儲型網關能夠緩存數據，減少串口通信的頻率，從而降低延遲。
問題描述：RS485串口服務器存儲型網關的緩存區有上限，長時間不訪問緩存寄存器會導致緩存數據被清除。
解決辦法：
定期訪問緩存寄存器：確保在用戶配置的時間內定期訪問緩存寄存器，以保持?jǐn)?shù)據的新鮮度。
增加緩存區大小：如果可能，選擇支持更大緩存區的設備。
問題描述：RS485串口服務器存儲型網關在長距離傳輸中，RS485信號可能會受到干擾，導致數據傳輸錯誤。
解決辦法：
使用屏蔽雙絞線：確保RS485信號線使用屏蔽雙絞線，以減少電磁干擾。
增加終端電阻：在RS485總線的兩端增加120Ω的終端電阻，以改善信號完整性。
檢查接地：確保設備的接地良好，以減少地環路干擾。
問題描述：RS485串口服務器存儲型網關在多主機同時發送數據時，可能會出現通信沖突，導致數據丟失或錯誤。
解決辦法：
使用存儲型網關：存儲型網關能夠攔截網絡端的請求，按照先后順序發送指令，避免串口端的通信沖突。
增加輪詢時間間隔：適當增加輪詢時間間隔，確保每個主機的請求都能被正確處理。
總之，RS485串口服務器存儲型網關在多主機訪問和工業自動化場景中具有顯著的優勢。通過緩存數據，RS485串口服務器能夠顯著提高通信效率，減少延遲，支持多主機同時訪問。在實際應用中，串口服務器需要注意數據傳輸延遲、緩存區有限、信號完整性等問題，并采取相應的解決辦法。希望本文的介紹能夠幫助您更好地理解和應用RS485串口服務器存儲型網關模式。如果在使用過程中遇到任何問題，歡迎隨時聯系成都億佰特電子科技有限公司，我們將為您提供專業的技術支持和服務。
