接口類型：RS485
CAN波特率：100Kbps

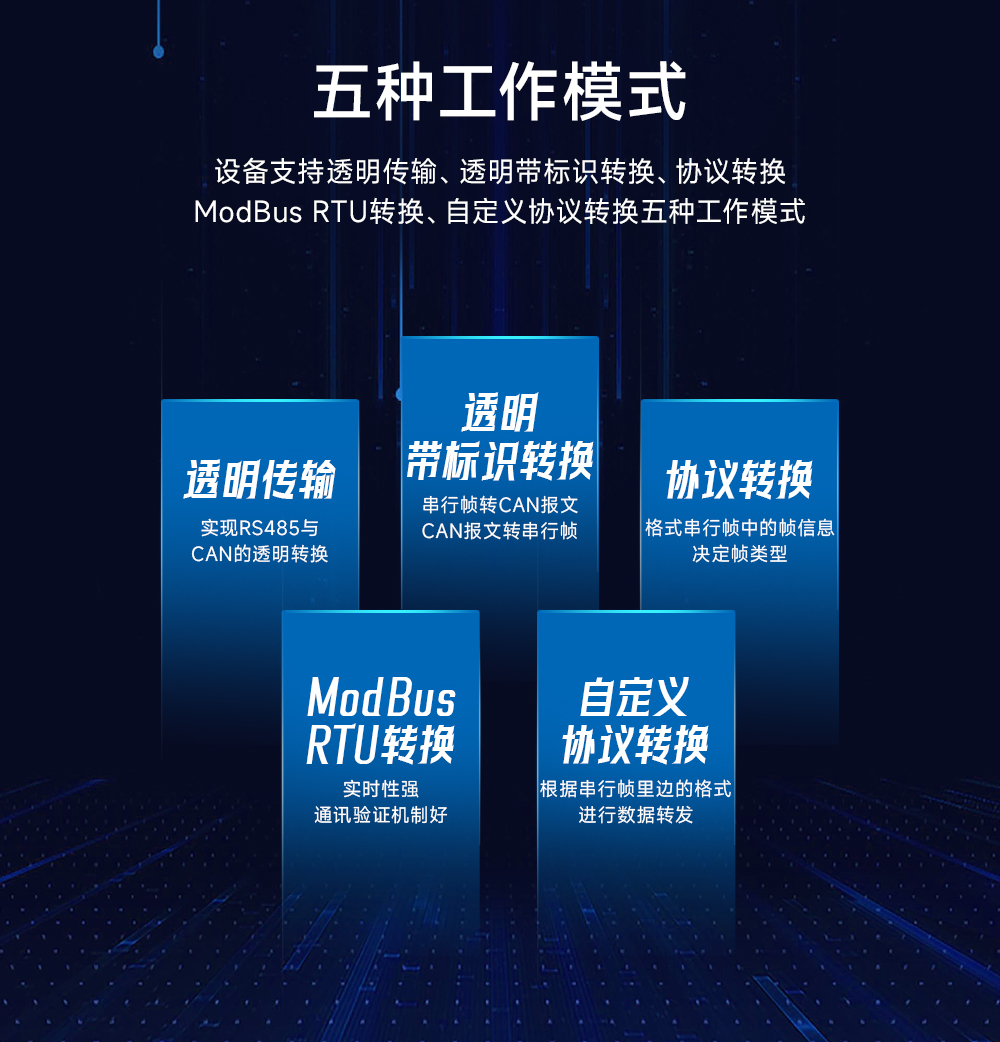

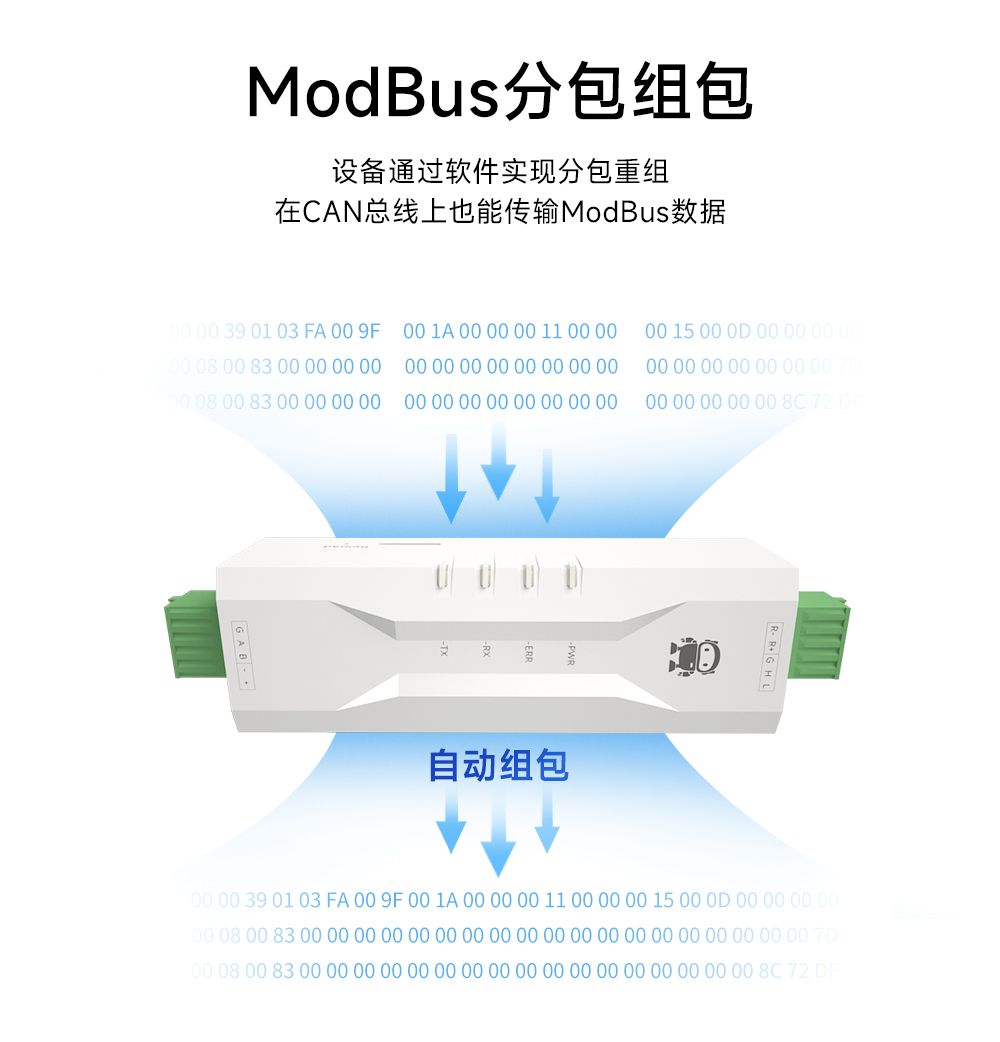

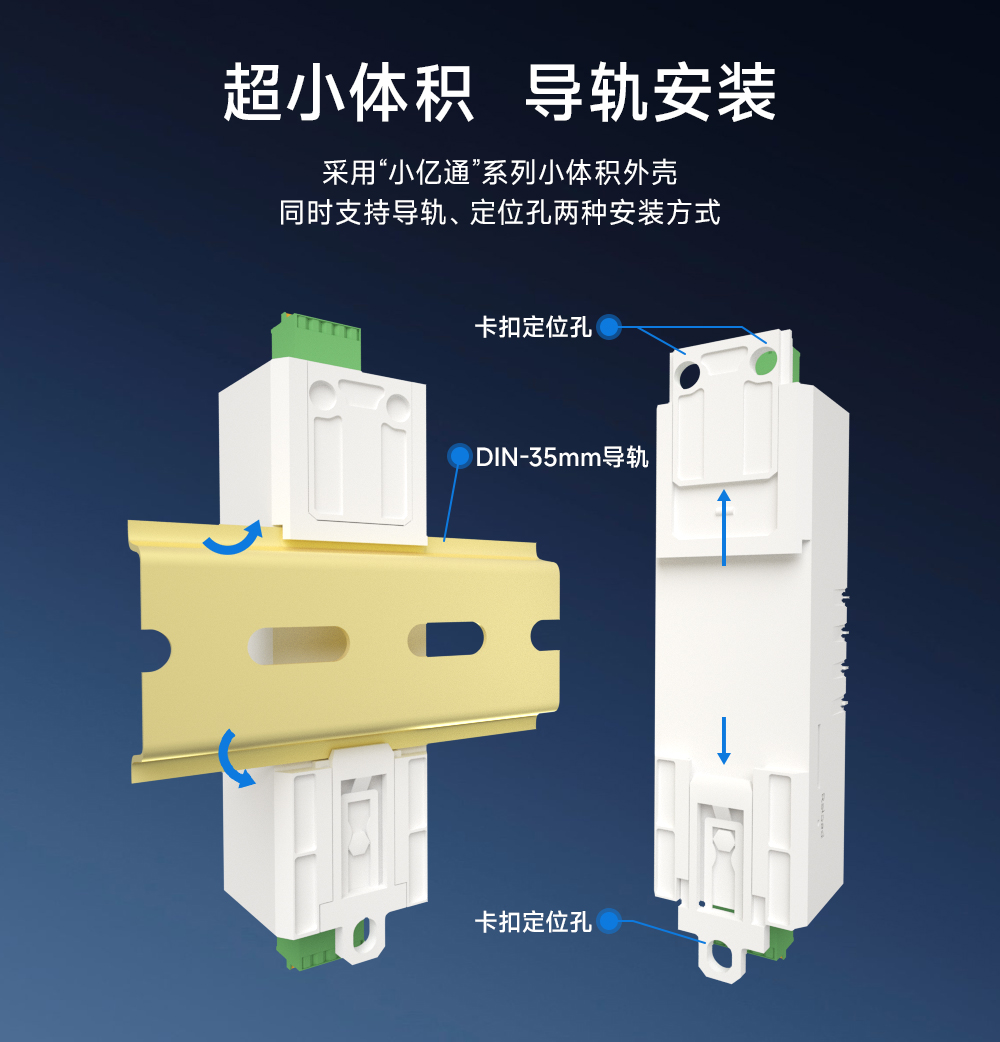

產品簡介：ECAN-101是億佰特自主研發的一款小型智能協議轉換產品。產品使用8V～28V寬電壓供電，集成1路CAN-BUS接口、1路RS485接口，可實現CAN與RS485不同協議數據之間的雙向轉換。該產品支持透明轉換、透明帶標識轉換、協議轉換、Modbus RTU 轉換、自定義等五種數據轉換模式。同時，ECAN-101智能協議轉換器具有體積小巧、方便安裝等特點，在CAN-BUS類產品開發、數據分析應用中具有極高的性價比，是工程應用、項目調試及產品開發的可靠助手。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 主要參數 | 規格 |
| 電源電壓 | 直流8V～28V，推薦12V或者24V供電 |
| 工作電流 | 9.5mA@12V（待機） |

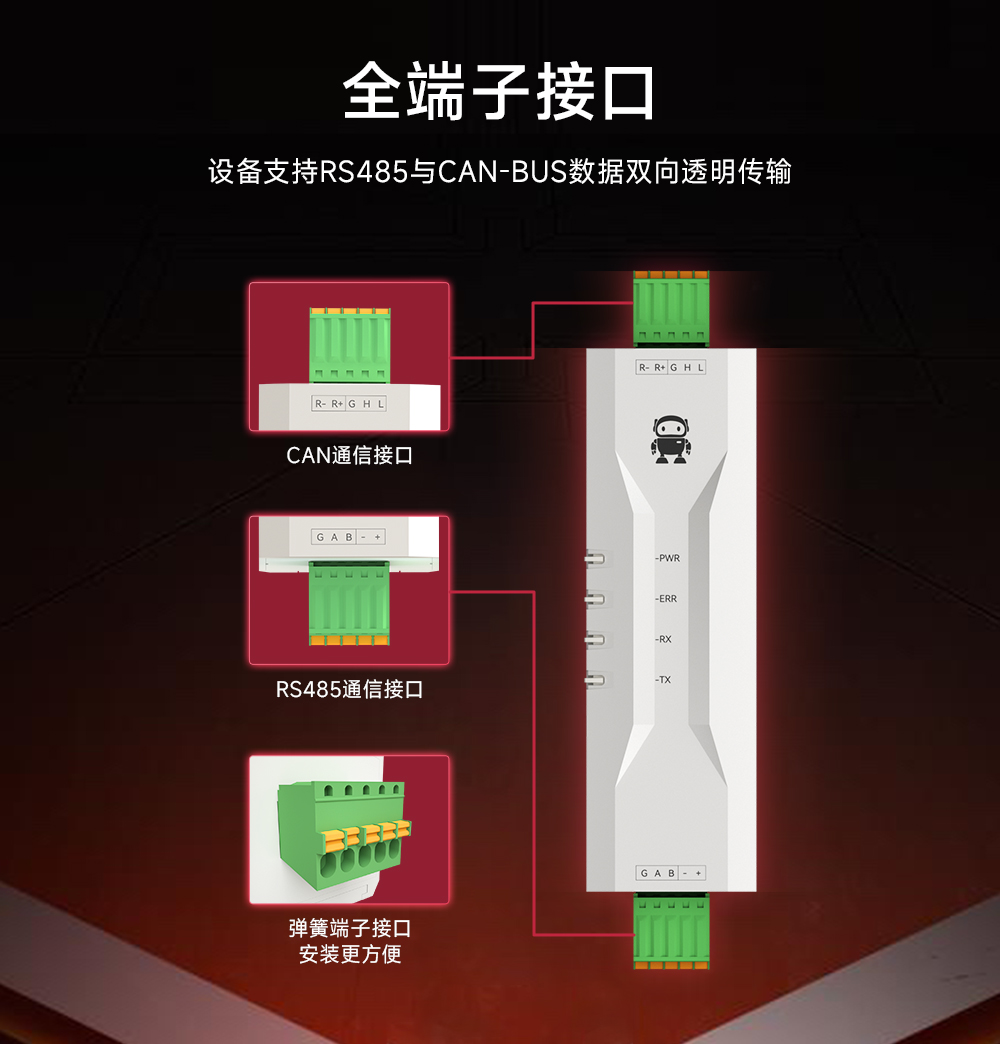

| 接口類型 | 串行接口：RS485：2.5彈簧端子，壓線方式 CAN接口：2.5彈簧端子，壓線方式 |

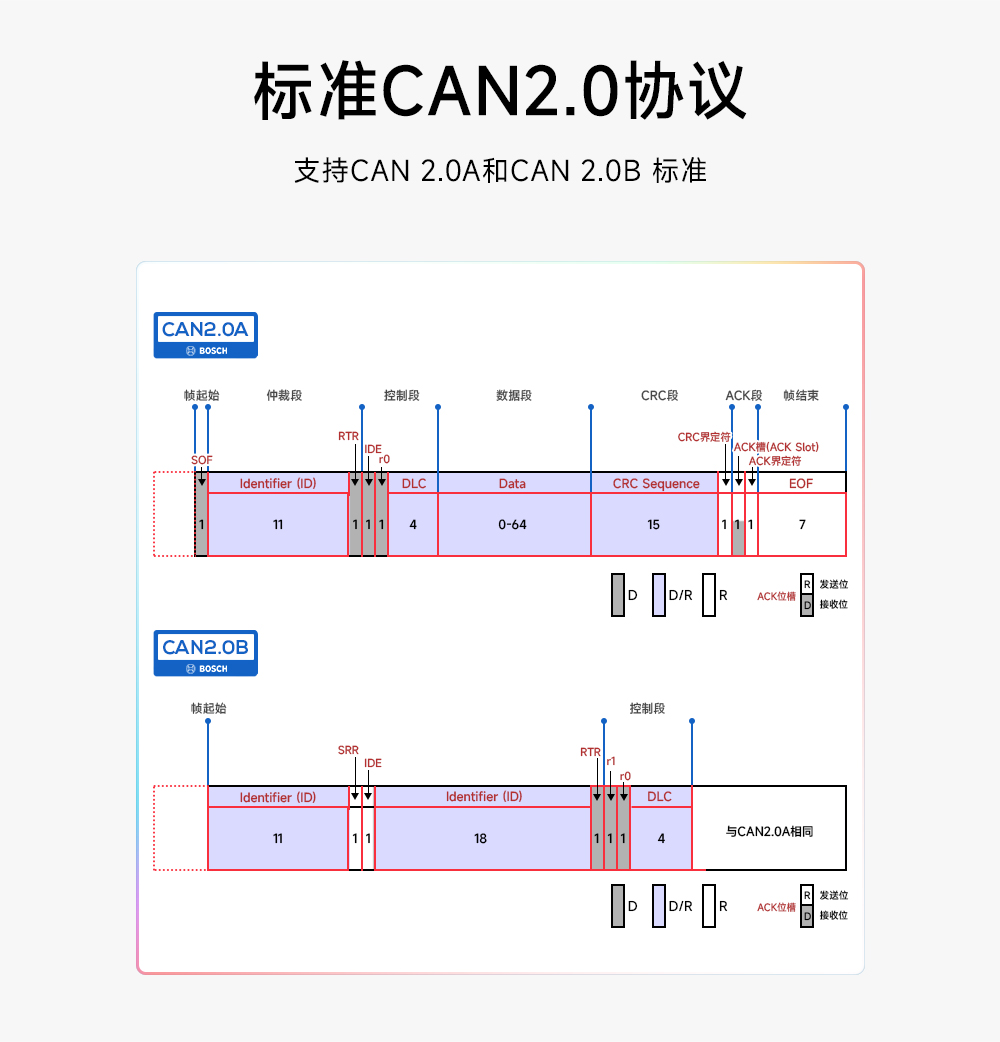

| 接口特點 | 串行接口：標準RS485電平接口，波特率范圍：600bps～460800bps CAN接口：遵循ISO 11898標準，支持CAN2.0A/B，CAN波特率范圍：6Kbps～1000Kbps |

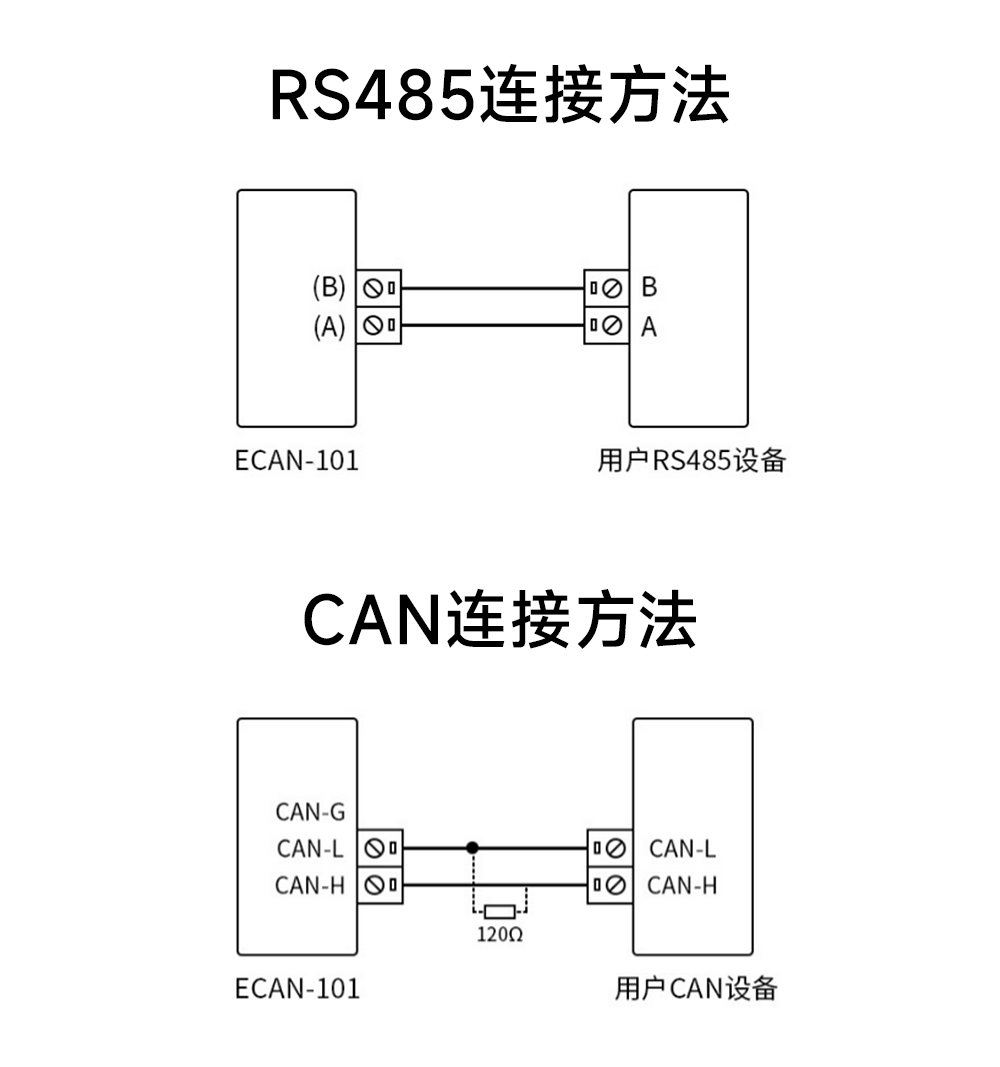

| CAN終端電阻 | 集成，2.5彈簧端子，壓線方式，短接R120+與R120-使用 |

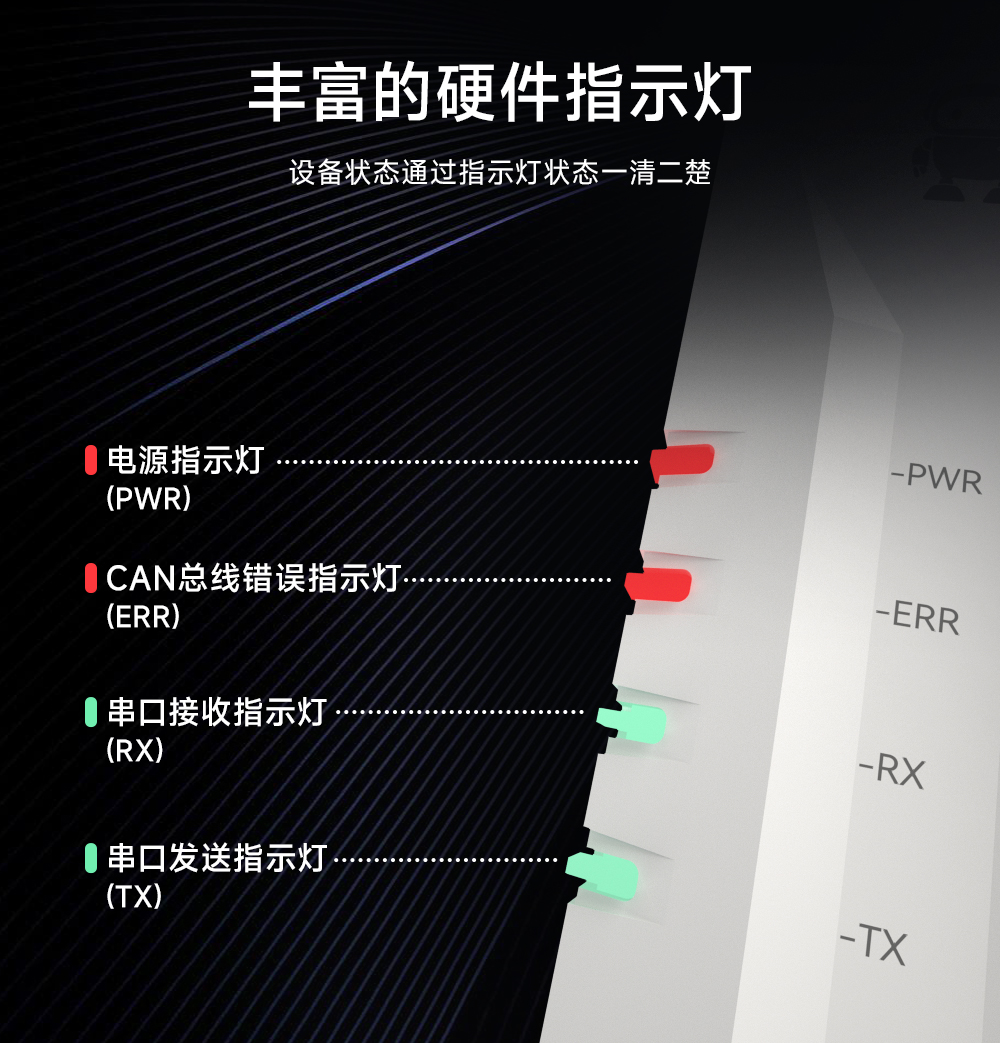

| 通訊指示燈 | 板載電源(PWR)、報錯（ERR）、接收（RX）、發送（TX）指示燈 |

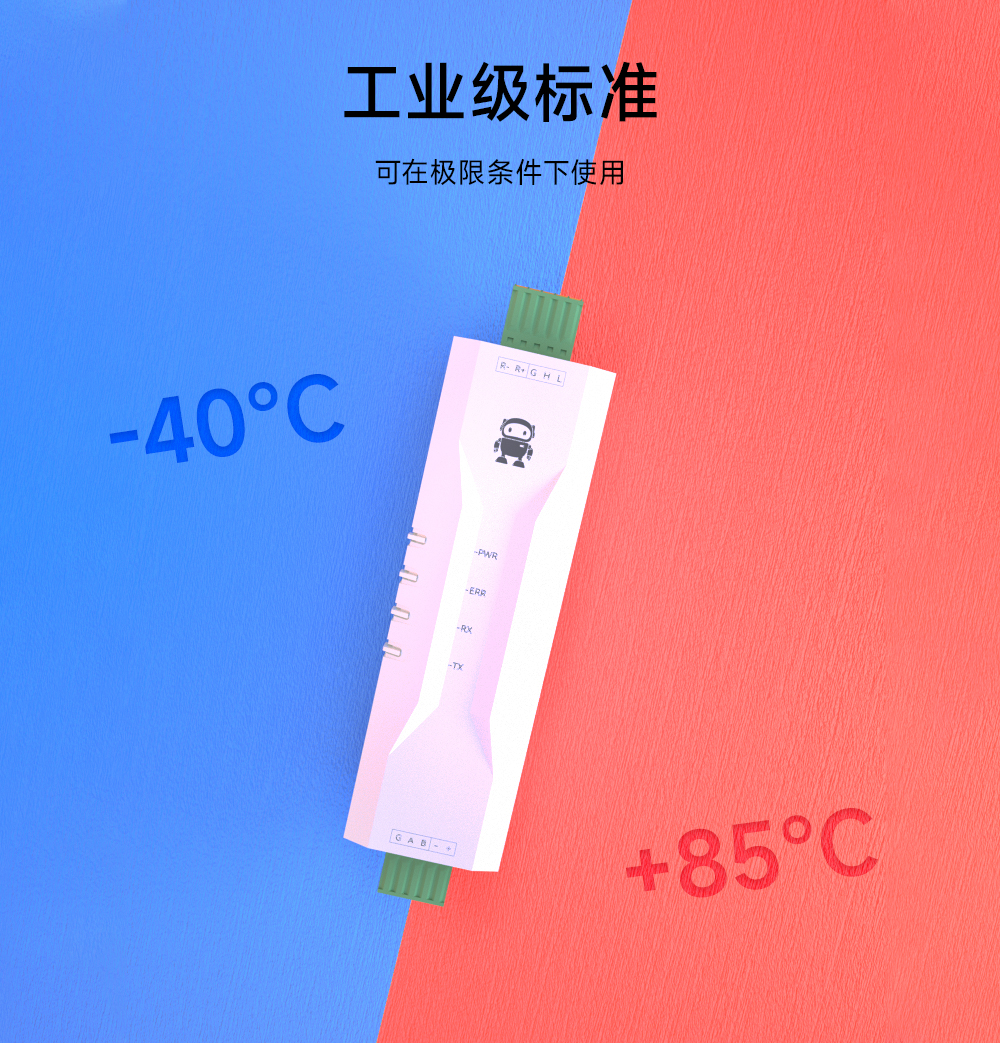

| 工作溫度 | -40℃～85℃，工業級 |
| 工作濕度 | 15%～90%RH，無凝露 |

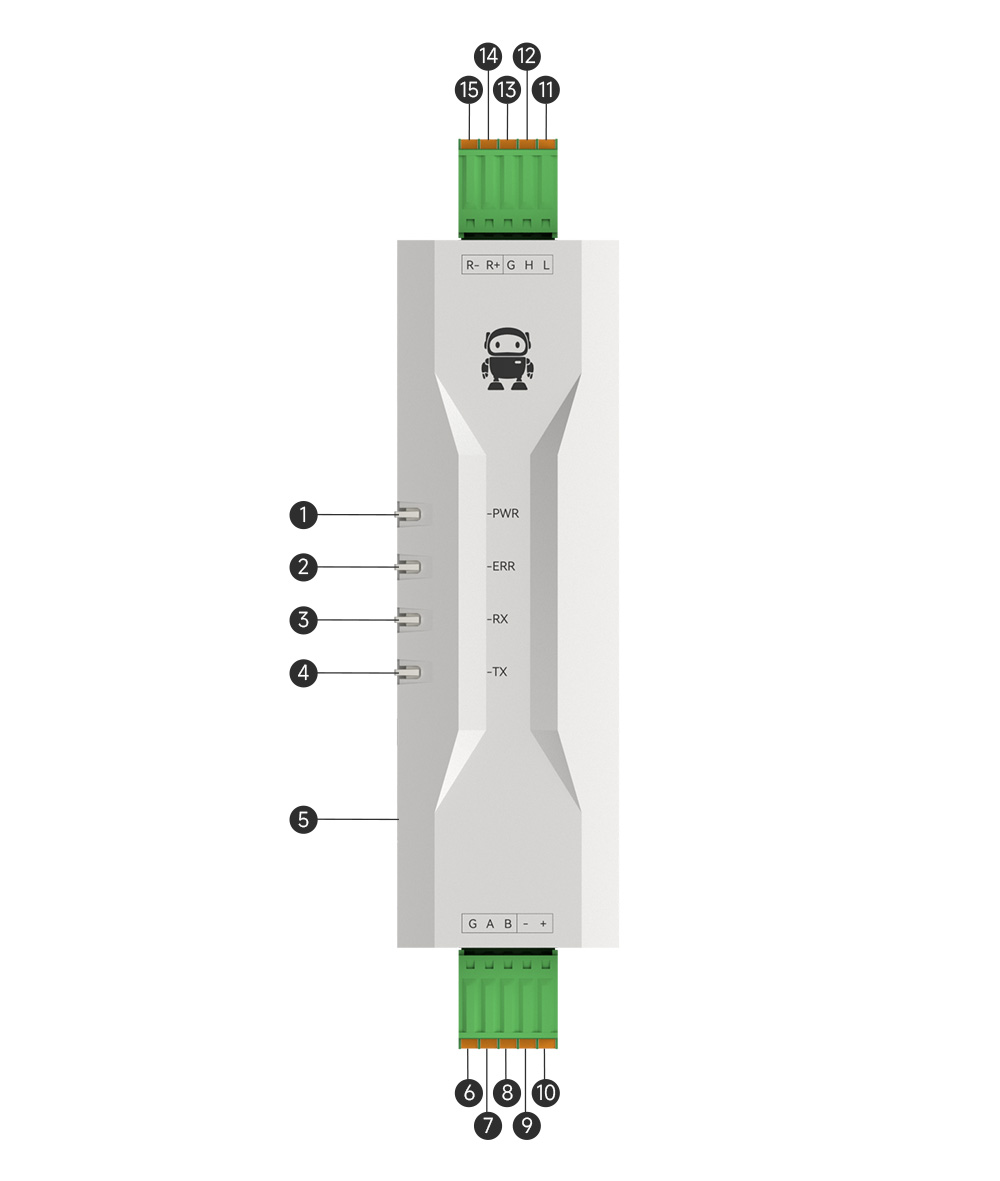

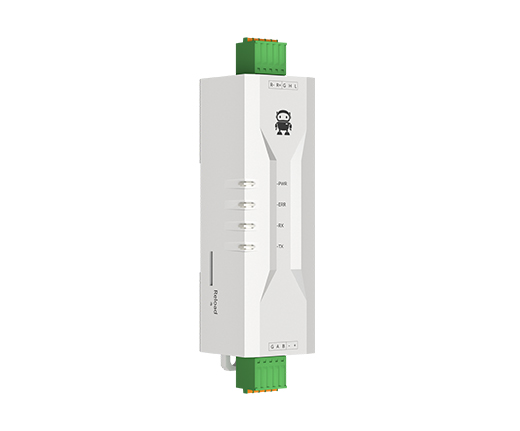

| 引腳序號 | 引腳名稱 | 引腳用途 |
| 1 | PWR | 電源指示燈，上電常亮（紅） |
| 2 | ERR | 報錯指示燈，總線報錯常亮（紅），總線恢復熄滅 |
| 3 | RX | 數據指示燈，串口接收數據時，閃爍（綠） |
| 4 | TX | 數據指示燈，串口發送數據是，閃爍（綠） |

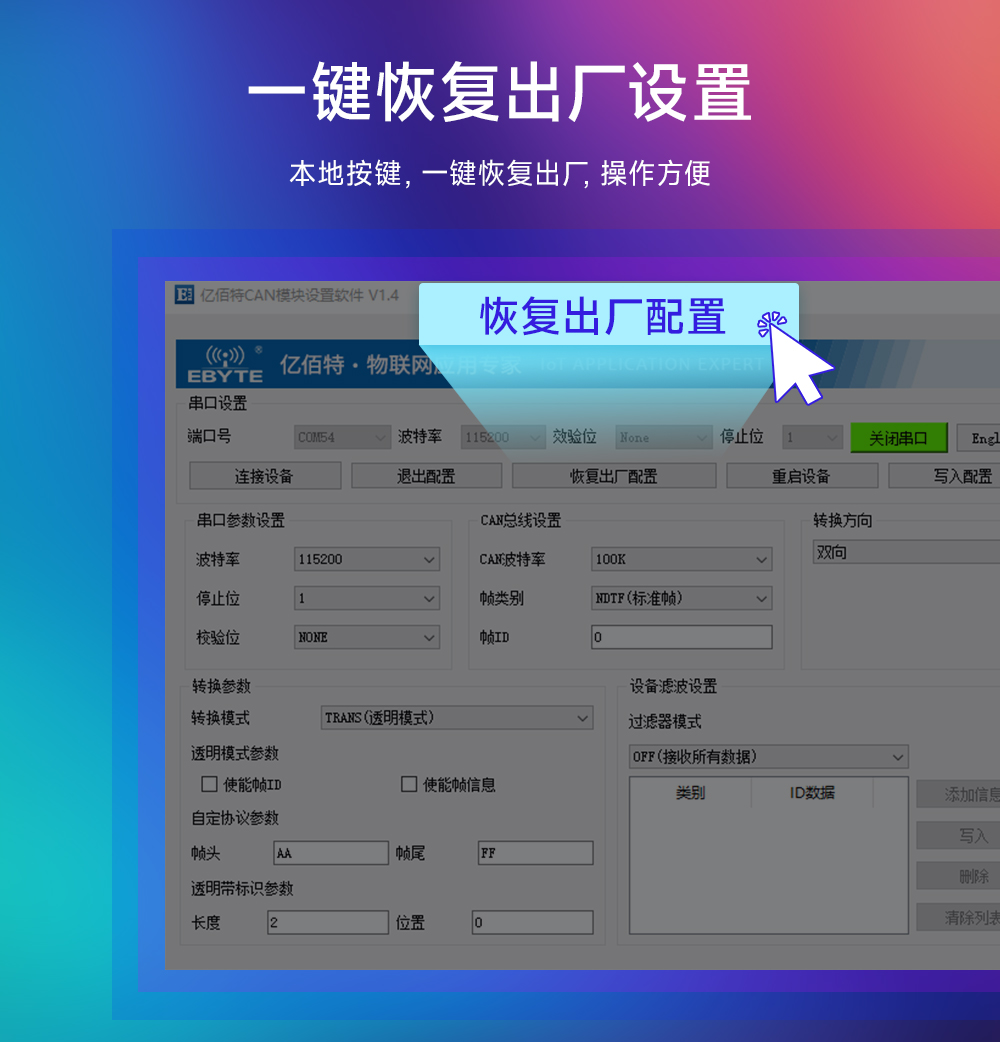

| 5 | Restore | Restore按鍵，長按5s以上恢復出廠設置 |
| 6 | GND | 信號地 |
| 7 | 485-A | RS485總線數據A |
| 8 | 485-B | RS485總線數據B |
| 9 | V- | 電源負極，直流8V～28V，推薦12V或者24V供電 |
| 10 | V+ | 電源正極，直流8V～28V，推薦12V或者24V供電 |
| 11 | CAN_L | CAN通信接口 |
| 12 | CAN_H | CAN通信接口 |
| 13 | CAN_G | CAN接地 |
| 14 | R+ | 120歐姆匹配電阻正，短接R120-使用 |
| 15 | R- | 120歐姆匹配電阻負，短接R120+使用 |
