首先，在開始案例演示之前，我們需要知道ECAN-401智能協議轉換器設備是如何實現設備CAN轉ModBus協議數據通信轉換的：ECAN-401標準用于串口側ModBus RTU通信協議。因此，ECAN-401設備不僅支持用戶使用ModBus RTU協議格式，模塊和其他支持ModBusRTU協議設備也可以直接進行數據通信。
在CAN協議數據轉換器側面，制定了一個簡單易用的分段通信格式來實現ModBus通信，一個長度大于一個長度CAN報文最大數據長度的信息分割和重組方法，“數據1”用于分段識別數據和傳輸ModBus協議內容可以從“數據2”從字節開始，如果協議內容大于7個字節，則按照這個分段格式繼續轉換剩余的協議內容，直到轉換完成。
在CAN總線上傳輸?shù)臄?shù)據不需要CRC效驗方式。
CAN總線上的數據效驗已經有了更加完善的效驗方法。
此模式下，設備支持的是ModBus驗證和轉發，而不是ModBus的主機或者從機，用戶按照ModBus協議通訊即可。
針對于“數據1”的分段標識協議，以下表格和示例可以幫助理解：
分段標記：表明該報文是否是分段報文。該位為0 表示單獨報文，為1 表示屬于被分段報文中的一幀。
分段類型：表明是第一段、中間段的還是最后段。
分段計數器：每一個段的標志，表示該段在整個報文中的序號，如果是第幾個段，計數器的值就是幾。這樣在接收時就能夠驗證是否有分段被遺失。共使用5Bit，范圍為0~31。
示例: 幀ID為013，串口接收到的ModBus數據是：01 03 00 00 00 01 84 0A。除去ModBus的校驗數據后，數據長度為 6 ，CAN數據除去分段協議占用的數據位后，能接收的長度是7。小于我們要接受的數據長度。
此時CAN總線上的數據1的分段報文標記為0；分段類型為0；分段計數器為1。將以上數據按照分段傳輸協議定義，將數據填入指定的位置，CAN總線的數據1即可得到數據1的二進制數據位0000 0001,轉換為16進制數據即為0x01。在將ModBus數據填入到后續對應的位置即可得到CAN總線上數據：
在了解了ECAN-401的CAN轉ModBus協議功能完成后，我們可以開始實際操作，準備以下設備：ECAN-401數據轉換器can轉設備一臺，CAN分析儀ECAN-U01一臺，ModBus POLL軟件。
這里我們使用ECAN-401做數據轉換工具，ECAN-U01發送和接收CAN報文，ModBusPoll軟件模擬ModBus設備發送ModBus指令。
將ECAN-401與ECAN-U01的CAN_L和CAN_H連接，ECAN-401的RS485接口通過RS485通信換USB數據轉換器連接到電腦，如下圖所示：

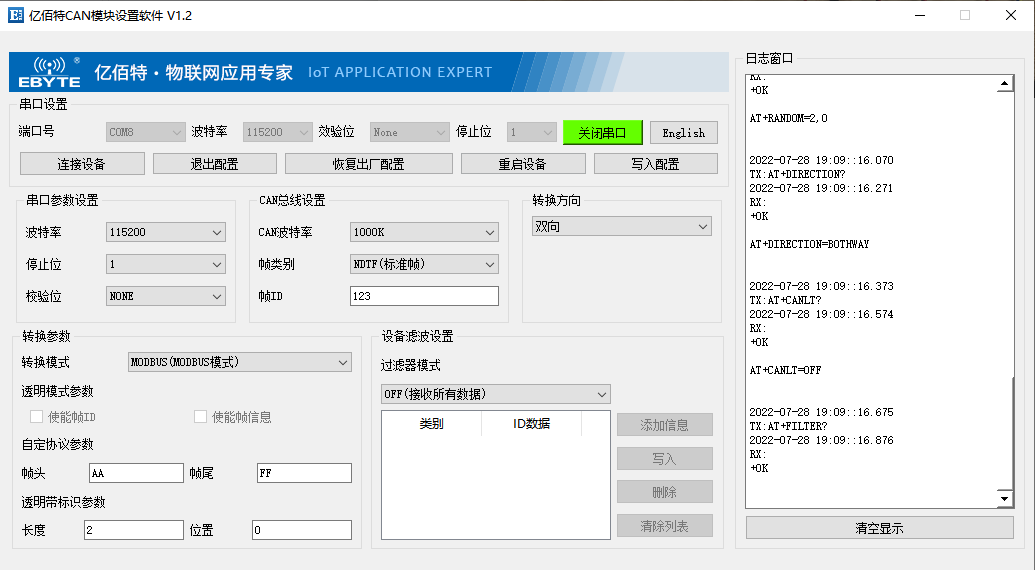

通過ECAN-401的上位機，將設備通訊模式切換為ModBus模式,參數配置如下圖：
打開CAN分析儀ECAN-U01以及ModBus Poll軟件，使用ModBus Poll 軟件模擬出一個ModBus設備，通過ECAN-401的485串口發送ModBus指令，這里可以看到ECAN-U01設備已經接收到了ECAN-401所轉換出來的數據：
ECAN-401的485串口支持的是ModBus RTU協議，接收到的ModBus 指令為01 03 00 00 00 0A C5 CD，經過處理后轉換到ECAN-U01的CAN數據后為01 01 03 00 00 00 0A。這里可以看到CAN幀的第一位數據01是經過處理后添加的分段標識，也自動去掉了CRC校驗位，真實數據為01 03 00 00 00 0A。這樣就成功通過ECAN-401實現ModBus與CAN數據格式的轉換。
