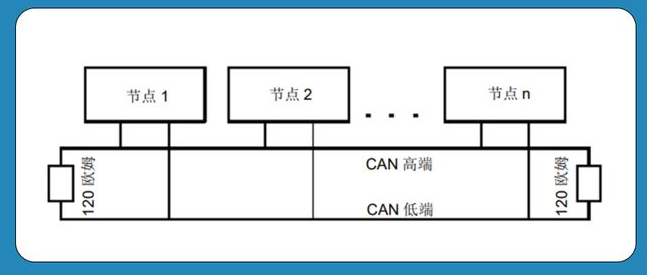

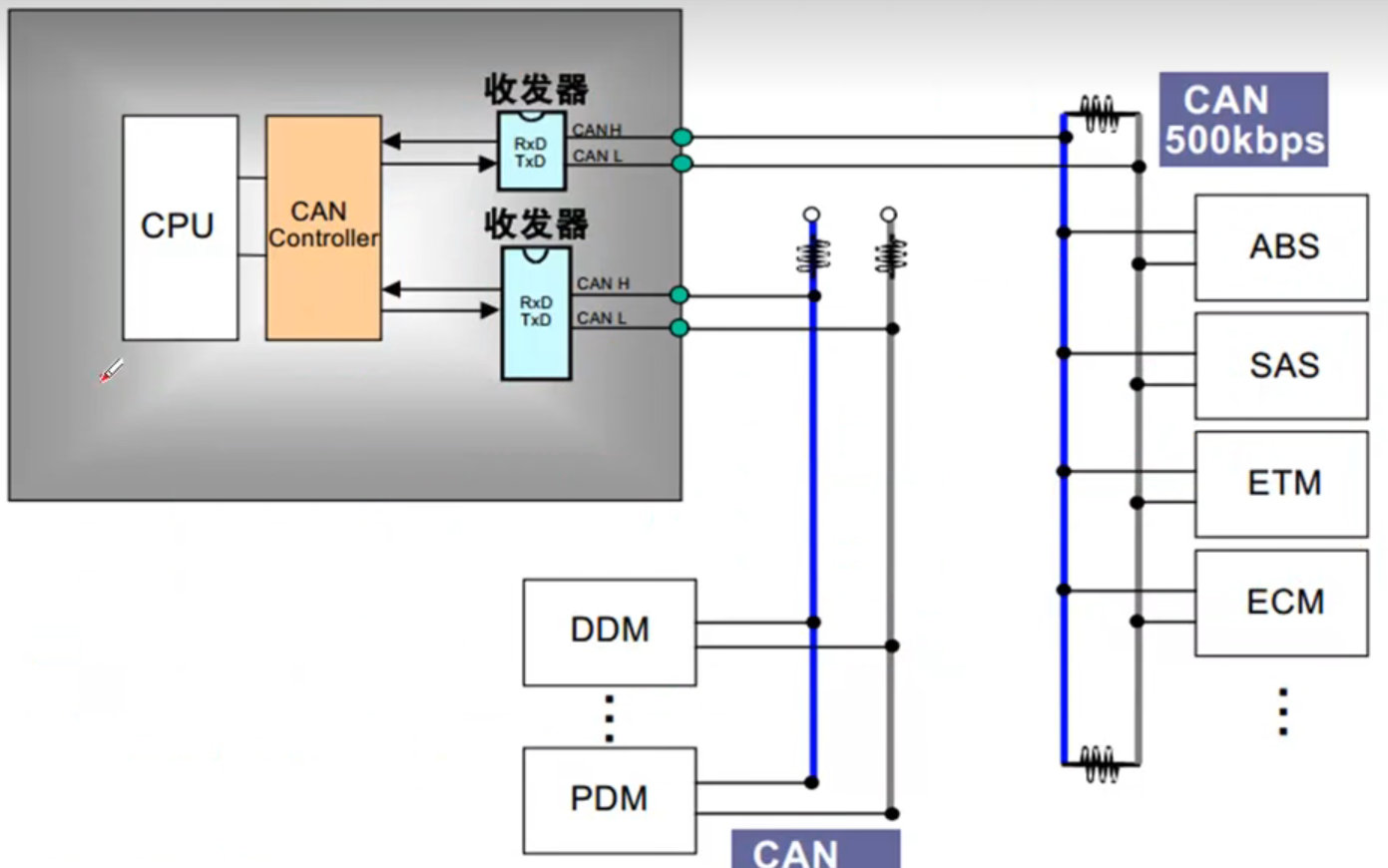

CAN是一種多主控器、串行通信協議，主要用于實時應用，如汽車和工業自動化。它允許設備在沒有中央主機的情況下相互通信。CAN的主要特點包括：
多主控器：網絡上的任何設備都能發起通信。
錯誤檢測：具有強大的錯誤檢測和處理機制。
實時性：適合實時應用，如汽車電子控制單元（ECUs）。
幀類型：CAN通信使用不同類型的幀，包括數據幀、遠程幀、錯誤幀和過載幀。數據幀用于傳輸數據，遠程幀用于請求數據，錯誤幀用于報告錯誤，過載幀用于指示內部緩沖區過載。
仲裁：當多個節點同時嘗試發送消息時，CAN使用非破壞性仲裁機制。每個消息都有一個唯一的標識符，標識符的二進制表示中，位值越低，優先級越高。
錯誤檢測和處理：CAN具有強大的錯誤檢測機制，包括循環冗余校驗（CRC）、位填充和幀檢查。如果檢測到錯誤，發送節點會發送一個錯誤幀，并重傳消息

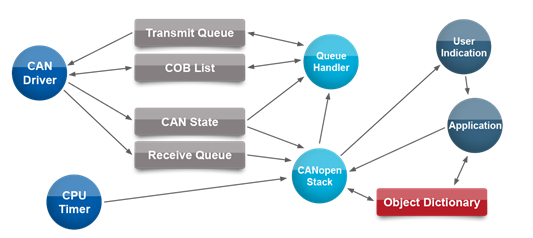

CANopen是一種基于CAN的高層通信協議，它定義了應用層的通信規則。CANopen不僅提供了通信機制，還定義了設備配置和網絡管理的標準。其主要特點包括：
標準化通信對象：如過程數據對象（PDO）和服務數據對象（SDO）。
網絡管理：通過網絡管理對象（NMT）控制節點的狀態。
設備配置：通過設備配置文件（DCF）和設備子協議進行設備配置。

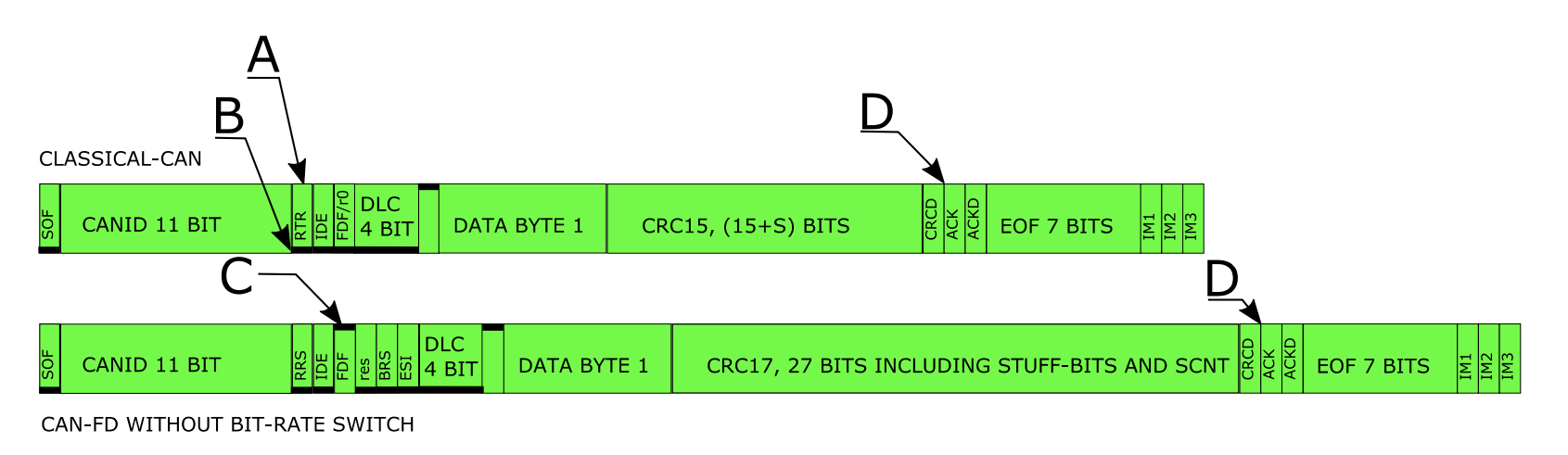

CAN FD是CAN協議的擴展，它在保持CAN協議原有特性的基礎上，增加了數據傳輸速率和數據字節長度。CAN FD的主要改進包括：
數據傳輸速率：在仲裁階段使用標準的CAN速率，而在數據階段可以提高到更高的速率。這允許在需要時傳輸更多的數據，同時保持網絡的實時性。
數據字節長度：數據字段從8字節擴展到最多64字節，這增加了單次通信的數據量，減少了通信次數，提高了效率。
兼容性：CAN FD保持與標準CAN的兼容性，這意味著CAN FD設備可以與標準CAN設備在同一網絡上通信，盡管標準CAN設備無法利用CAN FD的高速數據傳輸特性。
1. 層級關系：
-CAN：定義了物理層和數據鏈路層的通信規則。
- CANopen：建立在CAN之上，定義了應用層的通信規則。
- CAN FD：擴展了CAN的數據傳輸能力，提高了數據速率和長度。
2. 應用范圍：
- CAN：廣泛應用于汽車和工業控制。
- CANopen：特別適用于需要標準化設備配置和網絡管理的嵌入式網絡。
- CAN FD：適用于需要高速數據傳輸和大數據量的應用，如高級駕駛輔助系統（ADAS）。

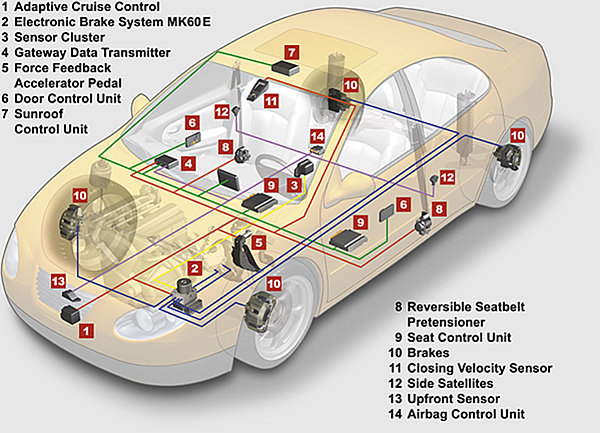

- CAN：用于傳統的汽車控制系統，如引擎管理、剎車系統等。
- CANopen：用于汽車內部的網絡通信，如車門控制、座椅調節等。
- CAN FD：用于現代汽車中的高級駕駛輔助系統（ADAS），如自動緊急剎車、車道保持輔助等。
- CAN：用于PLC（可編程邏輯控制器）之間的通信。
- CANopen：用于工業機器人和自動化生產線的設備通信和控制。
- CAN FD：在需要高速數據交換的復雜工業自動化系統中，如高速機器人控制、實時監控系統等。
通過這些案例，我們可以看到CAN、CANopen和CAN FD在不同的應用場景中發揮著各自的優勢，滿足不同的通信需求。隨著技術的發展，CAN FD因其更高的數據傳輸能力和靈活性，正逐漸在更多領域得到應用。
