接口：USB
芯片：-
尺寸：53*27mm
重量：96.3±0.1g

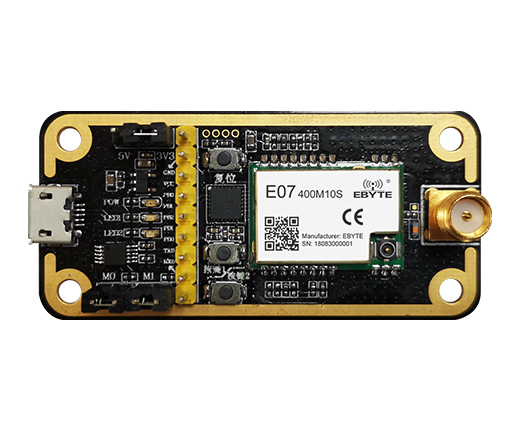

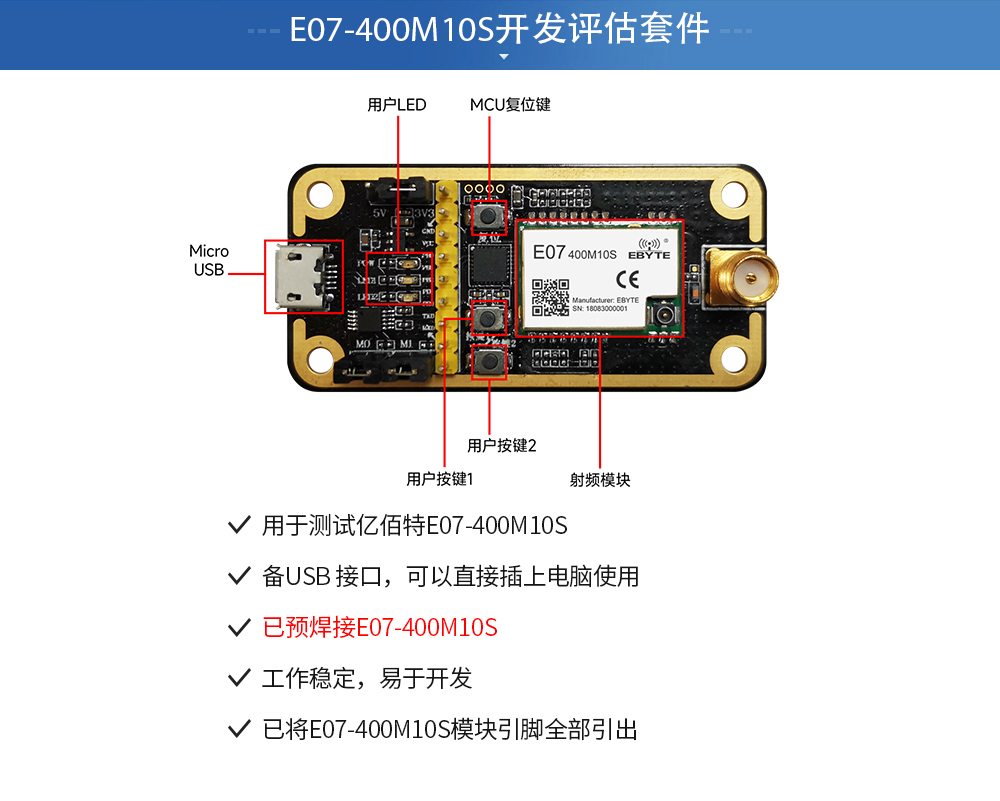

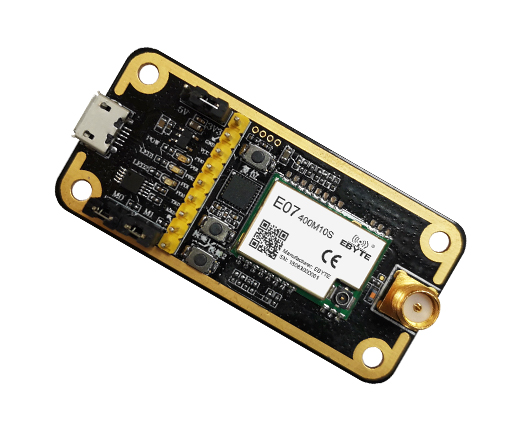

功能：E07-400M10S無線模塊開發評估套件，該無線模塊具有CC1101芯片、智能家庭、短距離無線通信設備、空閑信道評估、無線喚醒等功能特點。

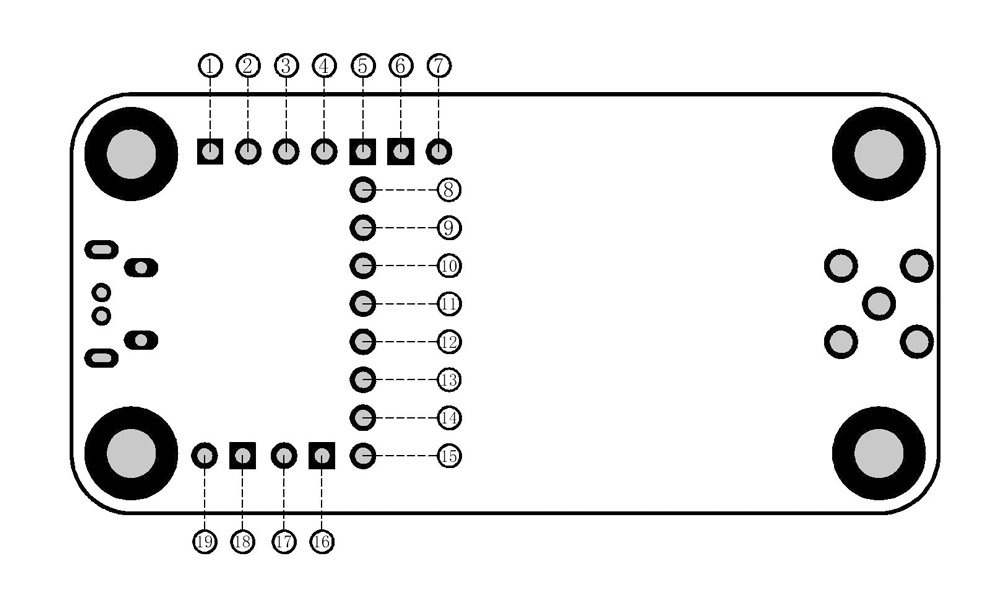

| 序號 | 定義 | 功能說明 |
| 1 | 3.3V | 3.3V 電引出腳 |
| 2 | 3.3V | 3.3V 電引出腳 |
| 3 | GND | 底板參考地 |
| 4 | GND | 底板參考地 |
| 5 | 3.3V | 3.3V 電引出腳 |
| 6 | GND | 底板參考地 |
| 7 | REST | MCU 外部復位引腳 |
| 8 | SWIM | MCU 的 SWIM 引腳 |
| 9 | 3.3V | 3.3V 電引出腳 |
| 10 | VCC | 模塊供電引腳，需要與 9 號引腳短接給模塊供電 |
| 11 | PC6 | MCU 普通 IO |
| 12 | PC5 | MCU 普通 IO |
| 13 | PB3 | MCU 普通 IO |
| 14 | PB2 | MCU 普通 IO |
| 15 | PB1 | MCU 普通 IO |
| 16 | PB0 | MCU 普通 IO |
| 17 | M1 | 模塊模式切換引腳（詳見模塊產品手冊） |
| 18 | M0 | 模塊模式切換引腳（詳見模塊產品手冊） |
| 19 | PD1 | MCU 普通 IO |
| 20 | PD0 | MCU 普通 IO |
| 21 | GND | 底板參考地 |
| 22 | GND | 底板參考地 |
| 23 | 5V | 5V 電引出腳 |
| 24 | 5V | 5V 電引出腳 |
| 產品說明書 |
【用戶手冊】E07-400MBL-01_Usermanual_CN  |
| 開發測試 |
| 【電路原理圖】E07-400MBL-01 |
| 【開源代碼示例】E07-400MBL-01_代碼工程 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E07-400M10S-CE  |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http:///apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E07-900MM10S | SPI | CC1101 | 900M | 10 | 1.5 | 0.6~500k | 貼片 | 10*10 | 體積小，支持多種調制模式 | ||
| E07-400MM10S | SPI | CC1101 | 433M | 10 | 1.5 | 0.6~500k | 貼片 | 10*10 | 體積小，支持多種調制模式 | ||
| E07-900T10S | SPI | CC1101 | 868M | 10 | 1.5 | 0.6~500k | 貼片 | 14*26 | 體積小，可開發低功耗 | ||
| E07-400T10S | SPI | CC1101 | 433M | 10 | 1.5 | 0.6~500k | 貼片 | 14*26 | 體積小，可開發低功耗 | ||
| E07-900MBL-01 | USB | - | - | - | - | - | - | 53*27 | E07-900M10S開發評估套件 | ||
| E07-400MBL-01 | USB | - | - | - | - | - | - | 53*27 | E07-400M10S開發評估套件 | ||
| E07-900M10S | SPI | CC1101 | 868M | 10 | 1.5 | 0.6~500k | 貼片 | 14*20 | 體積小，可開發低功耗 | ||
| E07-433M20S | SPI | CC1101 | 433M | 20 | 2 | 0.6~500k | 貼片 | 18*32 | 體積小，可開發低功耗 | ||
| E07-400M10S | SPI | CC1101 | 433M | 10 | 1.5 | 0.6~500k | 貼片 | 14*20 | 體積小，可開發低功耗 | ||
| E07-915MS10 | SPI | CC1101 | 915M | 10 | 1.2 | 0.6~500k | 貼片 | 13*19 | 小體積，可開發低功耗 | ||
| E07-868MS10 | SPI | CC1101 | 868M | 10 | 1.0 | 0.6～500k | 貼片 | 13*19 | 小體積，可開發低功耗 | ||
| E07-M1101D-TH | SPI | CC1101 | 433M | 10 | 0.5 | 0.6~500k | 直插 | 15*30 | 高性能，可開發低功耗 | ||
| E07-M1101D-SMA | SPI | CC1101 | 433M | 10 | 0.6 | 0.6~500k | 直插 | 15*28 | 高性能，可開發低功耗 | ||
| E07-M1101S | SPI | CC1101 | 433M | 10 | 0.4 | 0.6~500k | 貼片 | 13*19 | 小體積，可開發低功耗 |
