SX1262芯片方案是Semtech公司最新推出的一款遠距離、低功耗的sub-GHz無線收發器，支持的工作頻段涵蓋了150–960MHz。SX1262提供了兩種調試方式，LoRa調制以及傳統的(G)FSK，是一款高性能物聯網無線收發器，其特殊的LoRa調制方式可在一定程度上增加了通信距離。
SX1262芯片LoRa模塊集成了低噪聲放大器(LNA)，LoRa擴頻調制下，最高接收靈敏度可達-148dBm，同時還集成了功率放大器(PA)，其發射功率最大可達+22dBm。SX1262芯片無線模塊的配電系統具備了兩種方式，低壓差穩壓器(LDO)以及高效率降壓DC-DC轉換器，采用DC-DC配電方式的前提下，其接收電流最低可達4.2mA，真正意義上實現了低功耗。最后SX1262集成的數字接口通過SPI和外界進行數據交互。

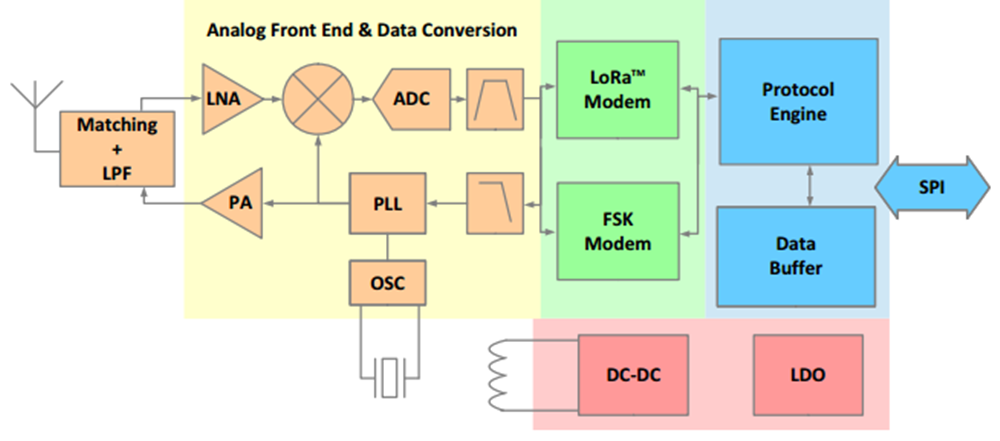

圖 1 SX1262內部框架圖，
圖片來自SemtechSX1261-SX1262 Product Datasheet
通過上述可知，SX1262具備遠距離以及低功耗等多種特點，可以廣泛應用到多種環境。智能儀表；物流及供應鏈；智能建筑及家居；智慧城市；資產追蹤；城市路燈；醫療保健產品；農業、停車場傳感器等。

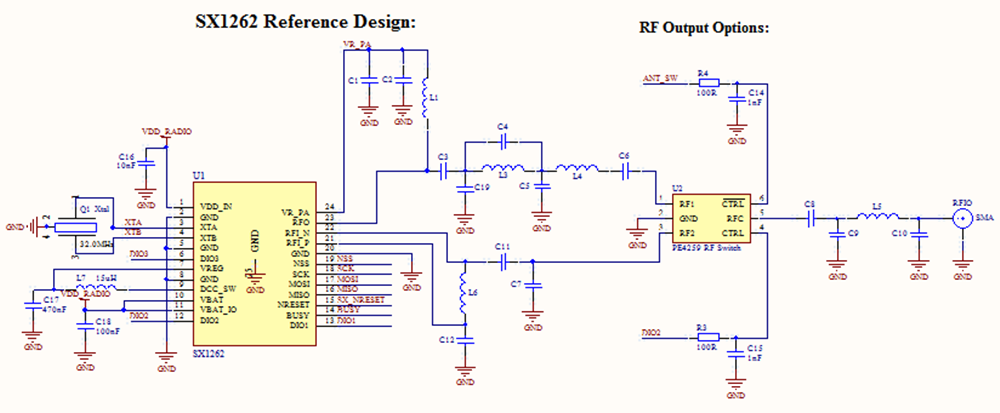

該應用電路的特點：
(1)SX1262芯片采用32MHz無源晶振來提供時鐘；
(2)射頻電路部分分成發射電路和接收電路，通過射頻開關隔開；
(3)L7的連接作用使得SX1262可采取高效率降壓DC-DC轉換器的配電方式，接收電流更小。
圖 2 SX1262基于XTAL及DC-DC的電路圖

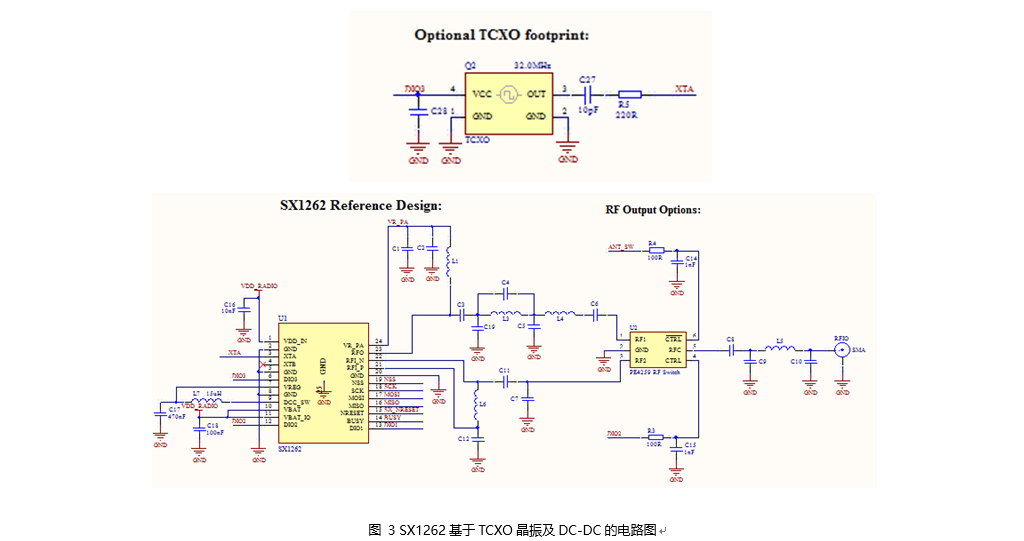

該LoRa模塊應用電路的特點：
(1)SX1262芯片采用32MHz TCXO晶振來提供時鐘，頻率準確度高；
(2)射頻電路部分分成發射電路和接收電路，通過射頻開關隔開；
(3)L7的連接作用使得SX1262可采取高效率降壓DC-DC轉換器的配電方式，接收電流更小。

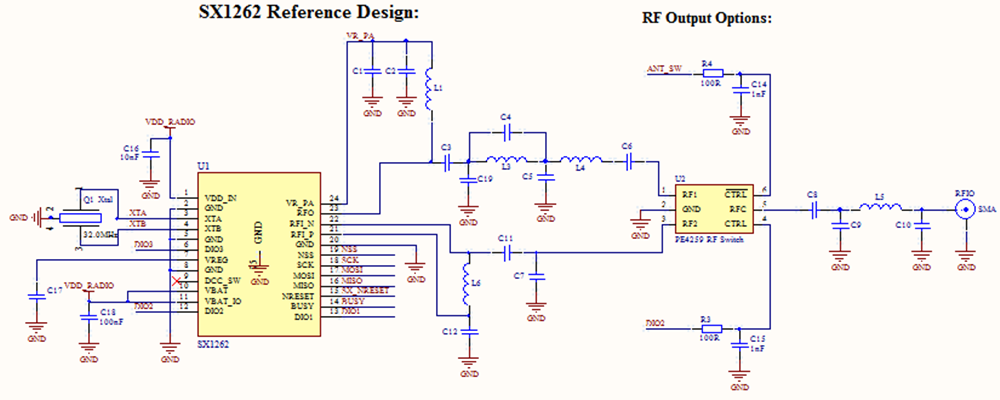

該LoRa模塊應用電路的特點：
(1)SX1262芯片采用32MHz無源晶振來提供時鐘；
(2)射頻電路部分分成發射電路和接收電路，通過射頻開關隔開；
(3)SX1262采取低壓差穩壓器(LDO)的配電方式，接收電流較大。
圖 4 SX1262基于XTAL及LDO的電路圖

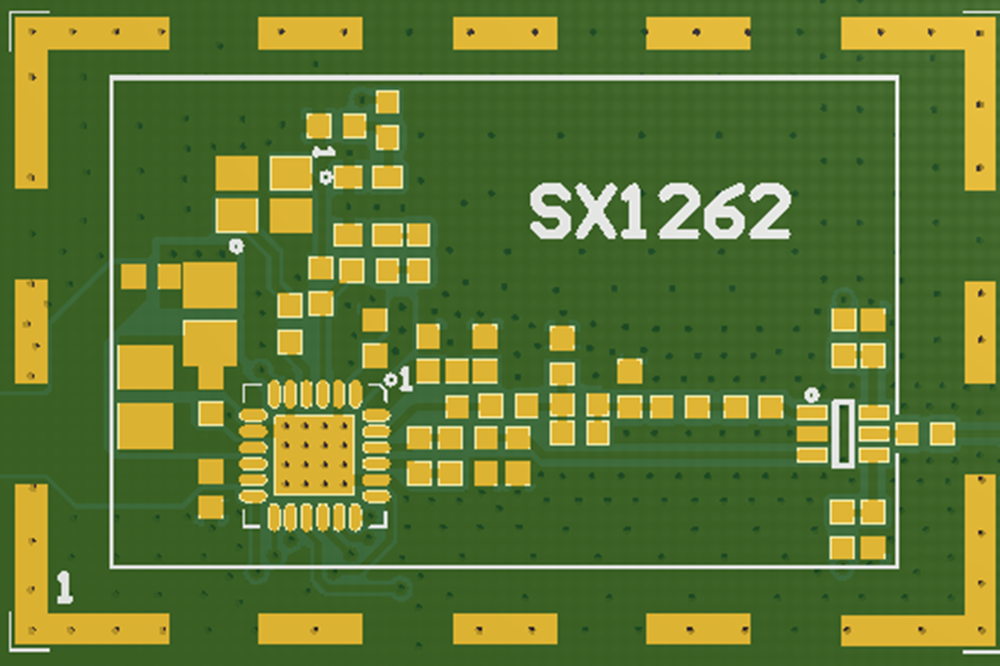

參考PCB布局如下圖，具備TCXO或XTAL選擇。
