當前位置： 首頁 >產品中心 >射頻模塊 SPI/SoC>CC1101>E07-400M10S

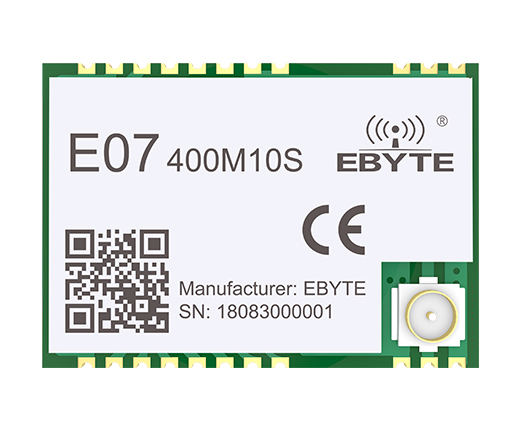

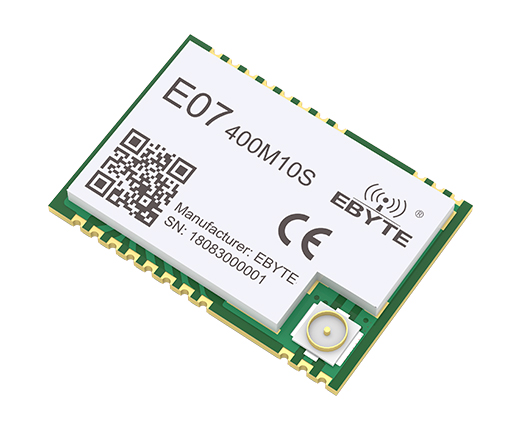

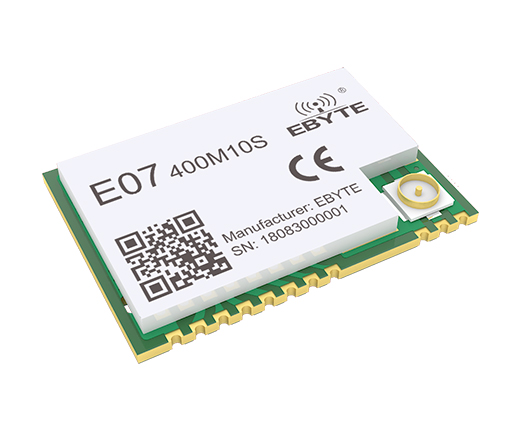

E07-400M10S CC1101芯片無線模塊

芯片方案：CC1101

工作頻率：410-450MHz

發射功率：10dBm

通信距離：1.5km

產品尺寸：14*20mm 產品重量：1.2g

產品簡介：E07-400M10S是基于美國德州儀器（TI）生產的 CC1101 為核心自主研發的 410-450MHz 貼片式無線模塊，使用工業級高精度 26MHz 晶振。該模塊主要針對智能家庭、工業、科研和醫療以及短距離無線通信設備?？商峁?duì)數據包處理、數據緩沖、突發傳輸、接收信號強度指示(RSSI)、空閑信道評估(CCA)、鏈路質量指示以及無線喚醒(WOR)的廣泛硬件支持。

8-E61無線模塊8-E62系列無線模塊

引流圖-E70-400T10S-1000
E07無線模塊1
E07無線模塊2
E07無線模塊3
E07無線模塊4
E07無線模塊5
E07無線模塊6
E07無線模塊7
E07無線模塊8
E07無線模塊9
E07無線模塊10
E07無線模塊11

主要參數描述
備注
參考距離
1.5km

晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中

速率 1.2kbps

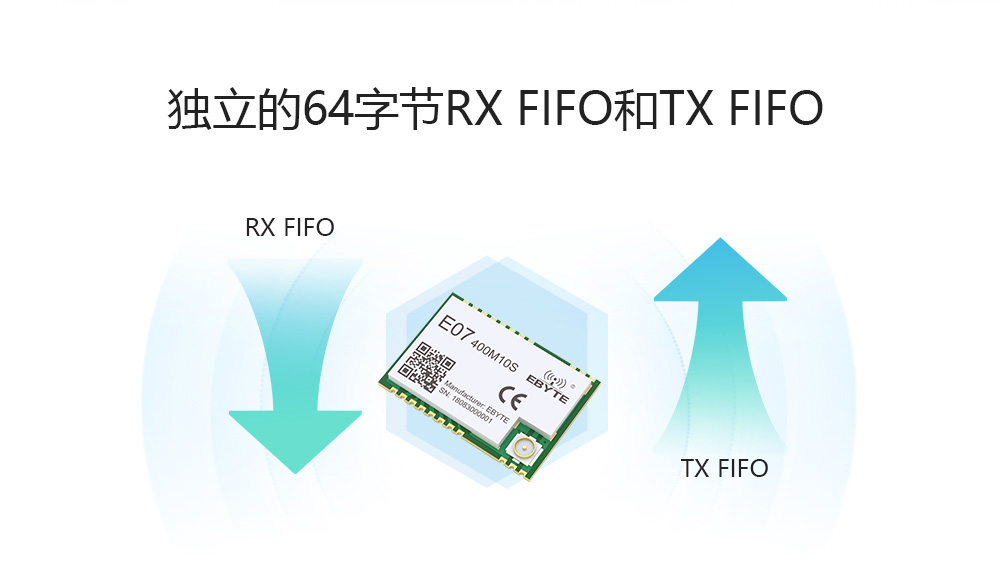

FIFO
64Byte

單次發送最大長度

晶振頻率
26MHz

10ppm

調制方式
GFSK(推薦)

支持 OOK、ASK、GFSK、2-FSK、4-FSK 和 MSK

封裝方式
貼片式

-

接口方式
1.27mm

半孔

通信接口
SPI

0～10Mbps

外形尺寸
14*20mm

-

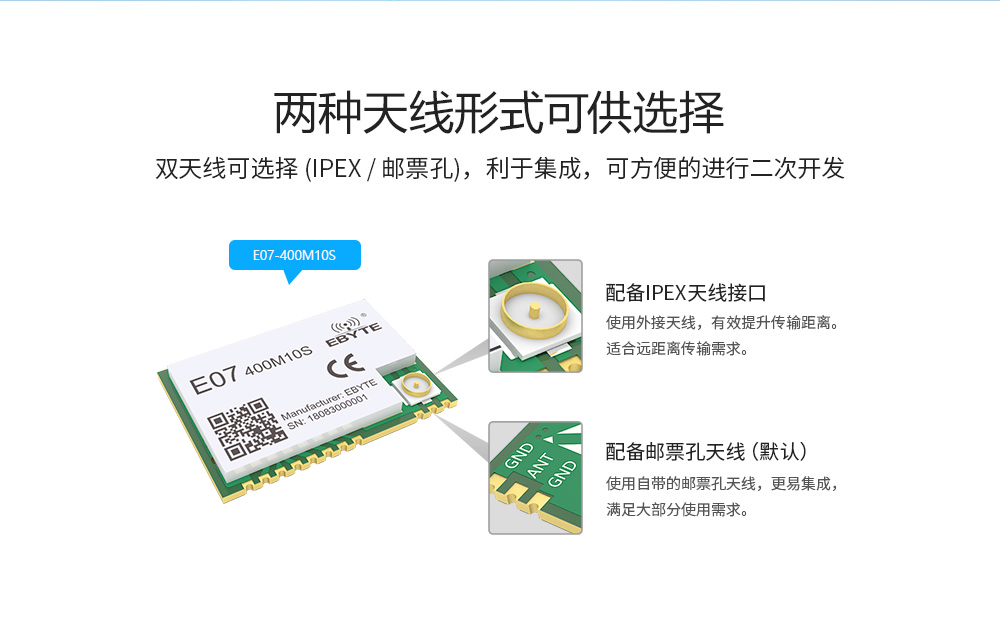

天線接口
IPEX/郵票孔

等效阻抗約 50 歐姆


電氣參數最小值典型值最大值單位條件
工作電壓
1.8
3.3
 3.6
V≥3.3V 可保證輸出功率
工作頻段
410
433
450
MHz
支持 ISM 頻段
通信電平-3.3-V使用5V TTL 有風險燒毀
發射電流-
35-mA瞬時功耗
接收電流-18-mA
-
休眠電流-0.6-uA軟件關斷
工作溫度
-40-
+85℃工業級
最大發射功率
9.51011dBm
-
接收靈敏度
-107
-108
-109
dBm
空中速率為 1.2kbps
空中速率
0.6k-500kbps
用戶編程控制

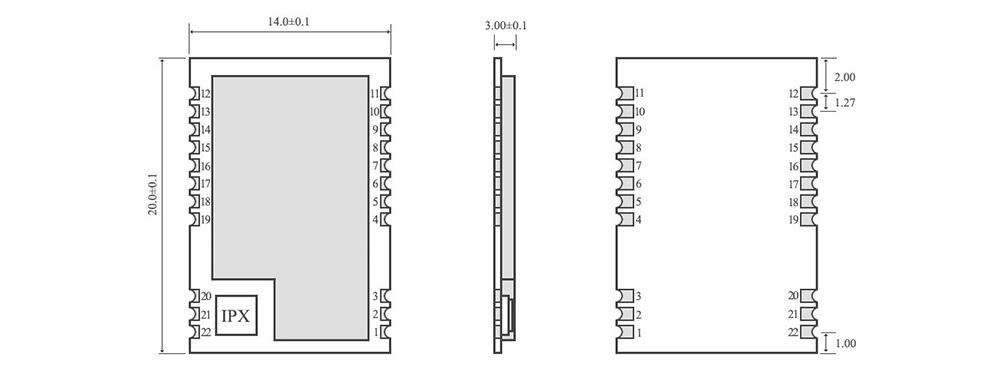

E07_15

序號
引腳引腳方向備注
1GND-
    地線，連接到電源參考地
2GND

    地線，連接到電源參考地
3GND

    地線，連接到電源參考地
4GND

    地線，連接到電源參考地
5GND

    地線，連接到電源參考地
6NC

    無需連接
7NC

    無需連接
8NC

    無需連接
9VCC

    供電電源，范圍 2.5V~3.6V（建議外部增加陶瓷濾波電容）
10NC

    無需連接
11GND

    地線，連接到電源參考地
12GND

    地線，連接到電源參考地
13NC

    無需連接
14GD02

    CC1101 芯片引腳，詳見芯片官方用戶手冊
15GD00

    CC1101 芯片引腳，詳見芯片官方用戶手冊
16MISO/GD01
輸出
    SPI 數據輸出引腳
17MOSI
輸入
    SPI 數據輸入引腳
18SCK
輸入
    SPI 時鐘輸入引腳
19CSN
輸入
    模塊片選引腳，用于開始一個 SPI 通信
20GND

    地線，連接到電源參考地
21ANT
輸入/輸出
    天線接口，郵票孔（50 歐姆特性阻抗）
22GND

    地線，連接到電源參考地
       產品說明書
    【用戶手冊】E07-400M10S_UserManual_CN_v1.0  下載



       開發測試
    【開源代碼示例】E15-EVB02_E07-400M10S  下載
    【封裝文件】Pcb_E07 (400M10S） 下載
    【SCH】E07-(400M10S） 下載
    【二次開發資料】E07-400M10S 下載
    【芯片資料】CC1101  下載
