芯片方案：W600
發射功率：20dBm
通信距離：120m

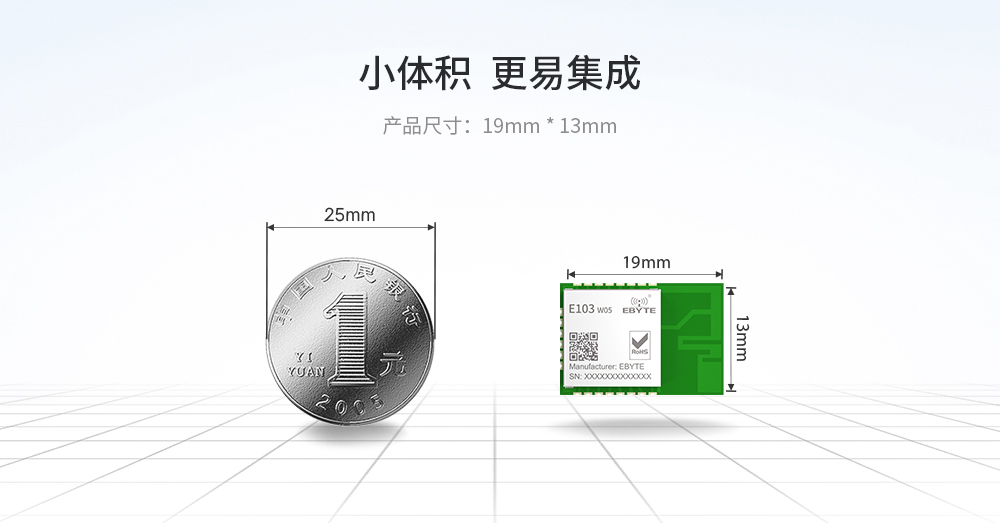

產品尺寸：19*13*2.5mm
產品重量：0.8±0.1g

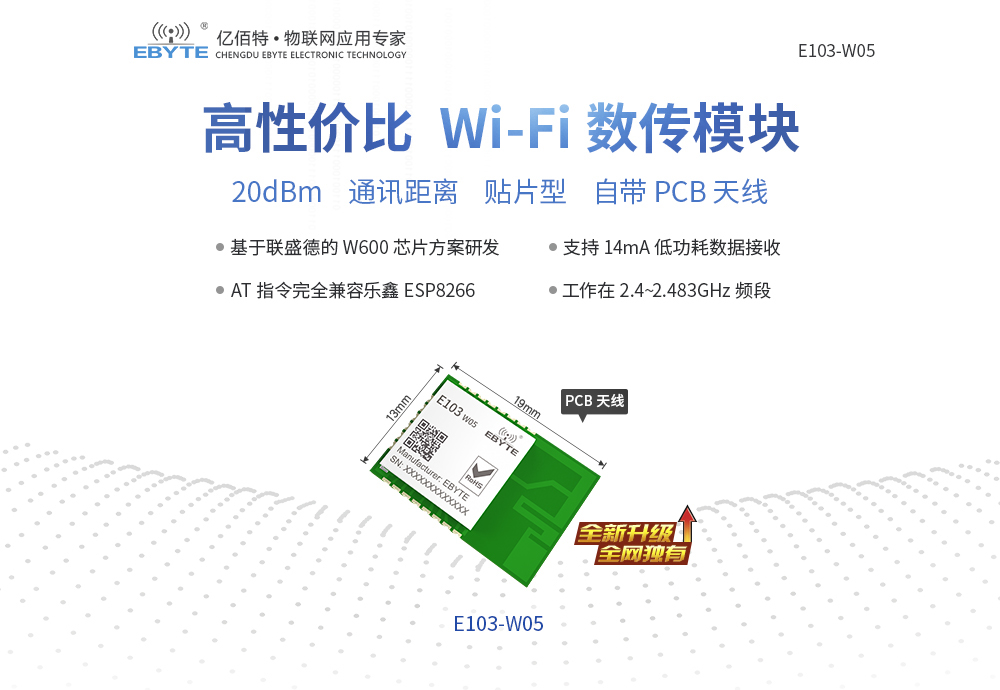

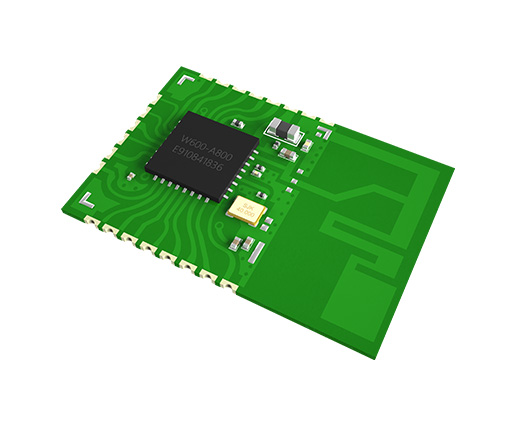

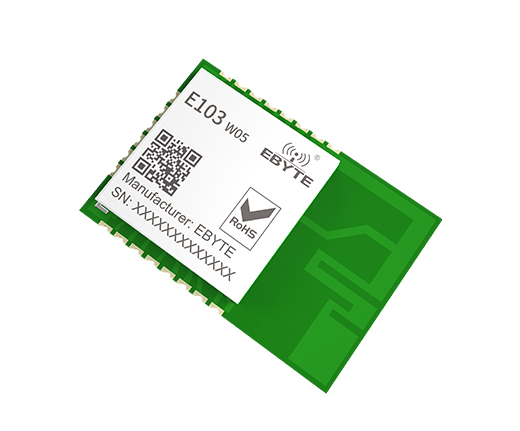

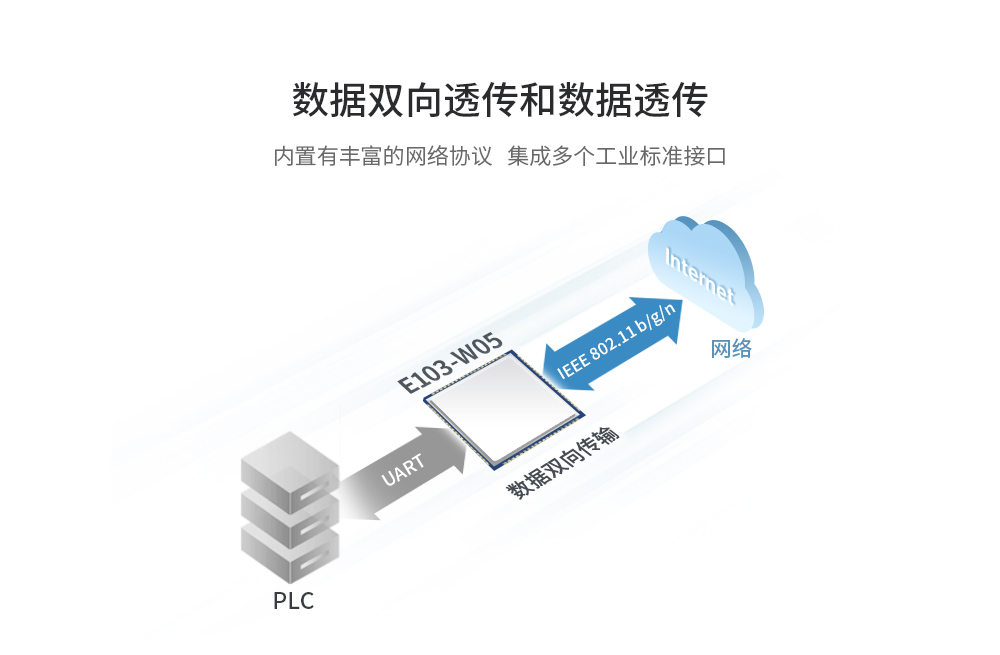

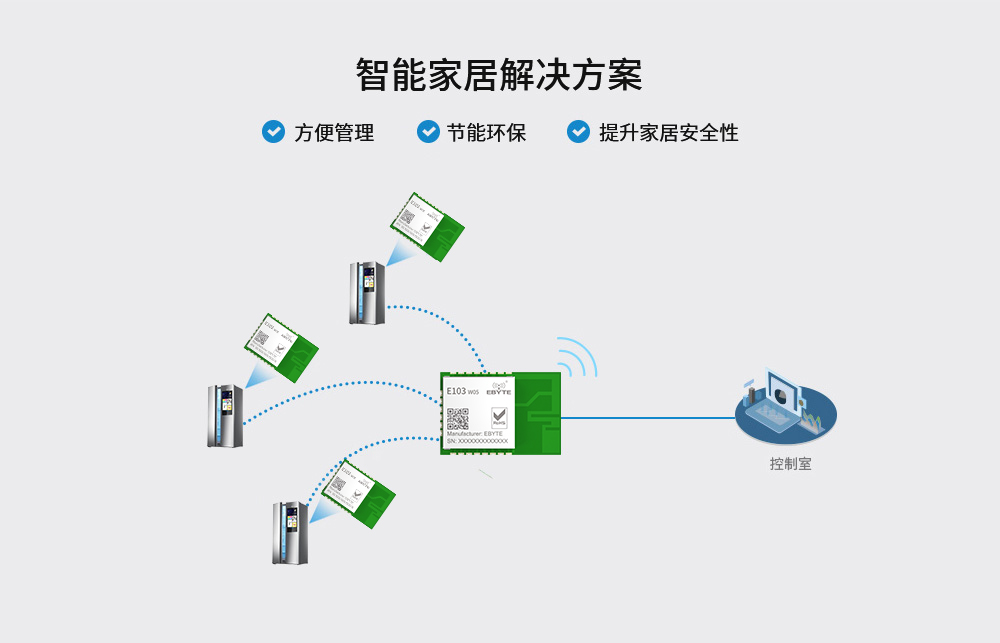

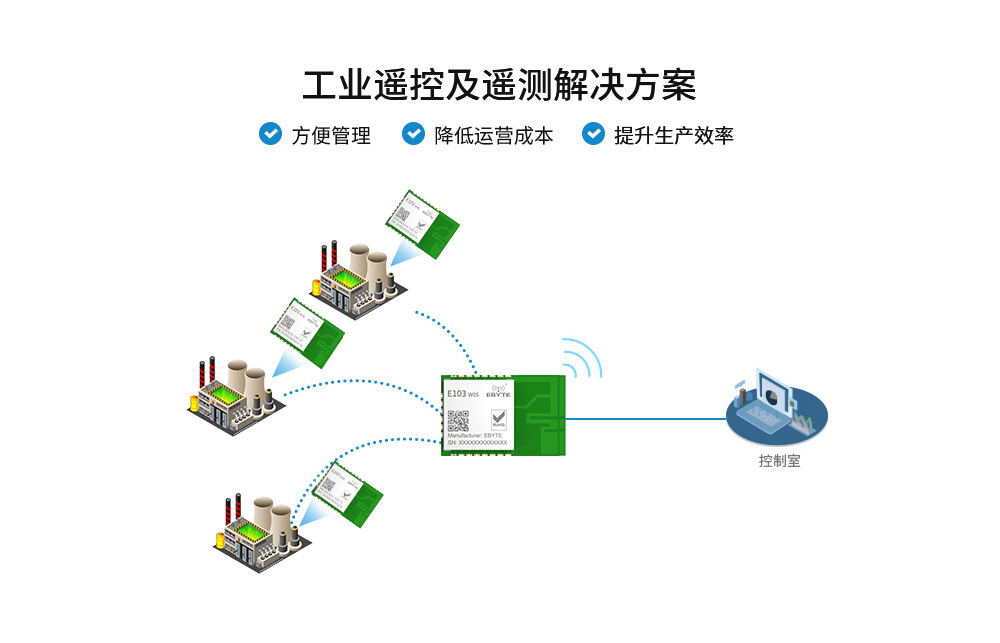

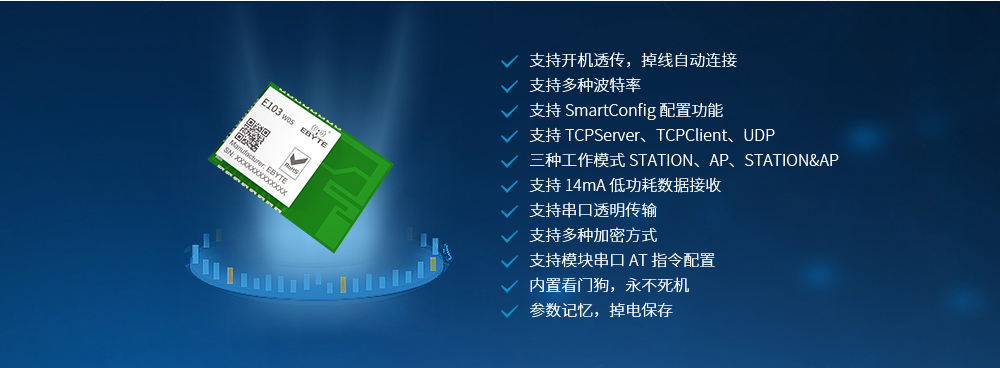

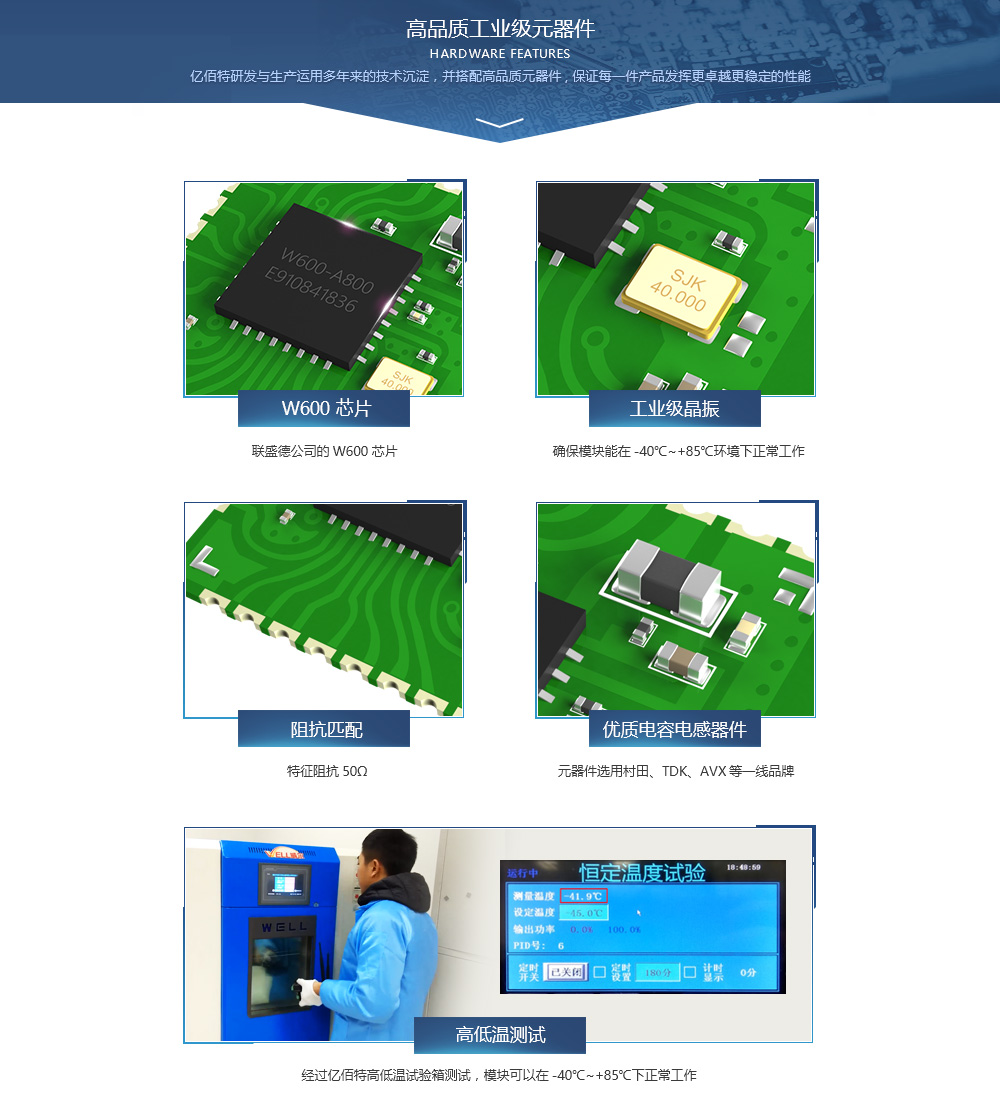

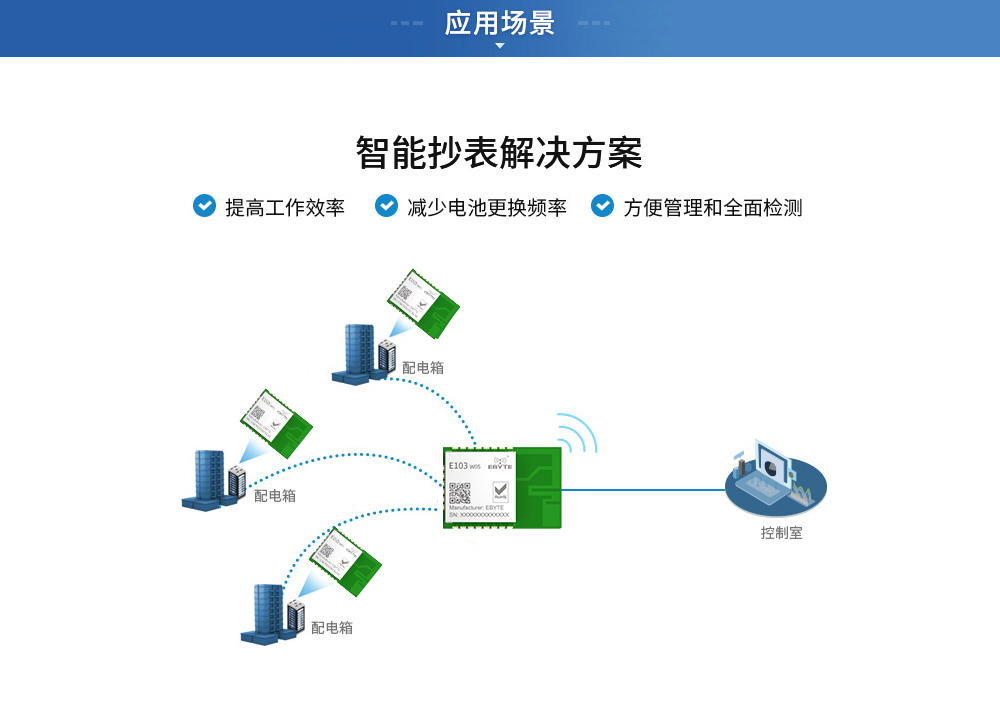

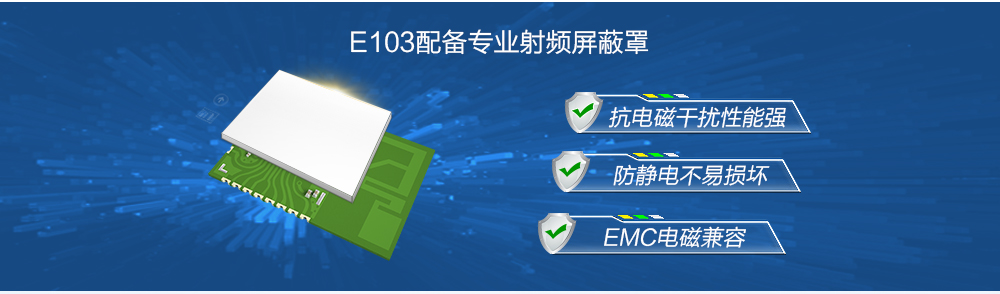

產品簡介：E103-W05是一款低成本，高性?xún)r(jià)比100mW（20dBm）功率的wifi數傳模塊，體積小，板載PCB天線，工作在2.4~2.483GHz頻段，功耗低，數據傳輸快，模塊可使用串口進行數據收發以及AT指令相關參數設置。E103-W05 AT 指令大部分兼容 E103-W01模塊，無論老用戶還是新用戶均使用方便，上手快，是物聯網應用中不錯的數傳伙伴。
| 參數名稱 | 參數值 | 注釋 |
| 射頻芯片 | W600 | 北京聯盛德 |

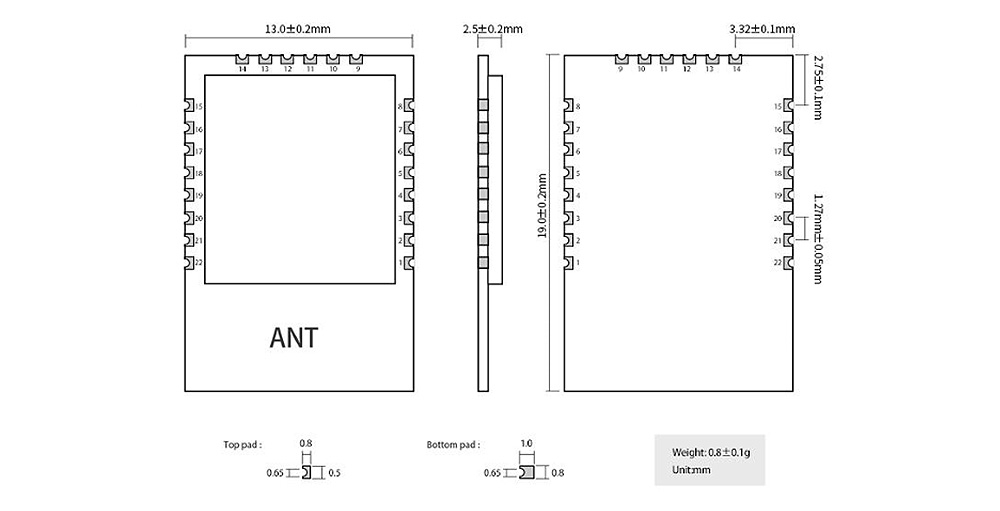

| 外形尺寸 | 19*13*2.5mm | （L*W*H） |
| PCB 工藝 | 2 層 | 阻抗調試 |
| 工作頻段 | 2.4~2.4835 GHz | - |
| 生產工藝 | 沉金工藝，半孔工藝，機貼 | 無線類產品必須機貼方能保證批量一致性和可靠性 |
| 接口方式 | 1.27mm | 郵票孔 |
| 供電電壓 | 3.0 ~ 3.6V DC | 高于 3.6V 電壓，將導致模塊永久損毀 |
| 通信電平 | 3.6(max) | 建議與供電電壓之差小于 0.3V，以降低功耗 |
| 實測距離 | 120m | 晴朗空曠，最大功率，高度 1.6m |
| 發射功率 | 20dBm | 100mW |
| AT 支持 | 內置智能化處理 | 可通過 AT 命令讀取 |
| Wi-Fi 版本 | 802.11 b/g/n | - |
| 通信接口 | UART 串口 | - |
| 射頻接口 | PCB 板載天線 | 50Ω特性阻抗 |
| 工作溫度 | -40 ~ +85℃ | 工業級 |
| 儲存溫度 | -40 ~ +125℃ | 工業級 |
| 產品重量 | 0.8±0.1g | - |
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 存放溫度范圍 | -40 | 常溫 | 125 | ℃ | - |
| 最大焊接溫度 | - | - | 260 | ℃ | IPC/JEDECJ-STD-020 |
| 工作電壓 | 3.0 | 3.3 | 3.6 | V | - |
| VIL/VIH | -0.3/0.75VIO | - | 0.25VIO/3.6 | V | |
| VOL/VOH | N/0.8VIO | - | 0.1VIO/N | V | |
| IMAX | - | - | mA | mA | - |
| 靜電釋放量（人體模型） | - | - | 2 | KV | TAMB=25℃ |
| 靜電釋放量（機器模型） | - | - | 0.5 | KV | TAMB=25℃ |
| 引腳序號 | 引腳定義 | I/O | 功能及使用說明 |
| 1 | GND | P | GND 引腳 |
| 2 | GND | P | GND 引腳 |
| 3 | VCC | P | 設備供電 VDC:3.0V—3.6V（350mA 以上） |
| 4 | PA0/GPIO0 | IO | I/O 引腳 |
| 5 | PA1/GPIO1 | IO | I/O 引腳 |
| 6 | PA4/GPIO4/TX | O | TXD 引腳，用作 UART 串口輸出引腳，支持 AT 指令 |
| 7 | PA5/GPIO5/RX | I | RXD 引腳，用作 UART 串口輸入引腳，支持 AT 指令 |
| 8 | PB13/GPIO13 | I/O | I/O 引腳 |
| 9 | PB14/GPIO14 | I/O | I/O 引腳 |
| 10 | PB15/GPIO15 | I/O | I/O 引腳 |
| 11 | PB16/GPIO16 | I/O | I/O 引腳 |
| 12 | PB17/GPIO17 | I/O | I/O 引腳 |
| 13 | PB18/GPIO18 | I/O | I/O 引腳 |
| 14 | PB6/GPIO6 | I/O | I/O 引腳 |
| 15 | PB7/GPIO7 | I/O | I/O 引腳 |
| 16 | PB8/GPIO8 | I/O | I/O 引腳 |
| 17 | PB9/GPIO9 | I/O | I/O 引腳 |
| 18 | PB10/GPIO10 | I/O | I/O 引腳 |
| 19 | PB11/GPIO11 | I/O | I/O 引腳 |
| 20 | PB12/GPIO12 | I/O | I/O 引腳 |
| 21 | WAKE | I | 喚醒引腳，高電平喚醒芯片工作 |
| 22 | RST | I | 復位引腳，低電平復位 |
I = 輸入， O = 輸出， P = 電源
| 產品說明書 |
【用戶手冊】E103-W05_AT指令使用指南  |
| 【用戶手冊】E103-W05_UserManual_CN_v1.0 |
| 【用戶手冊】E103-W05產品規格書 |
| 【芯片手冊】W600芯片手冊 |
| 工具軟件 |
| 【參數配置軟件】E103-W05 |
| 【通用調試工具】通用調試工具 |
| 【封裝文件】Pcb E103-W05 |
| 【天線放置】帶PCB天線無線模組的放置方式 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【ROHS認證】E103-W05_WiFi模塊ROHS證書  |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http:///apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |

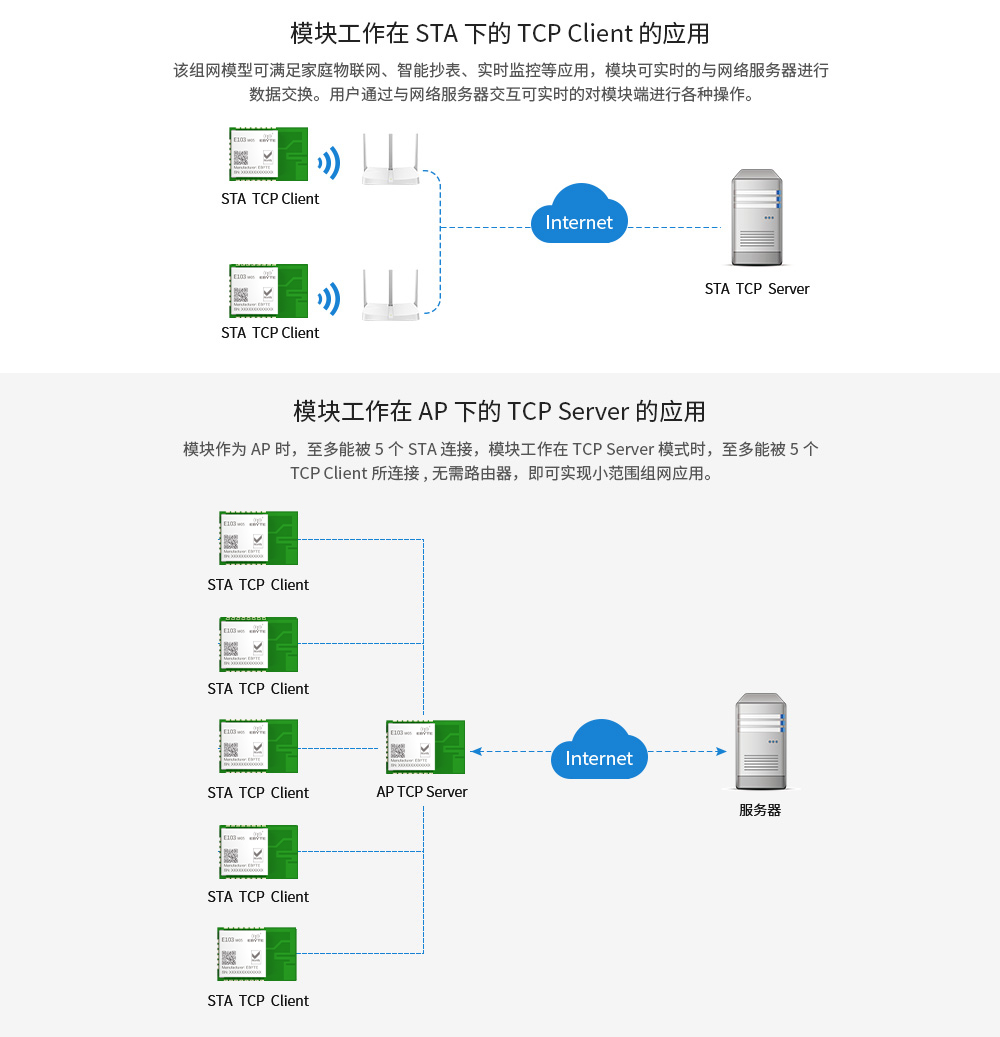

| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |
| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試?？梢宰孕袦y(cè)試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透?jìng)髂Ｊ较?，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
