以下為E103-W10串口轉WiFi模塊作為softAP實現UDP串口服務器無線數據透傳的舉例，E103-W10系列WiFi通信模塊作為station可同理實現透傳。
默認僅在TCP client單連接或UDP傳輸模式時，支持透傳功能。

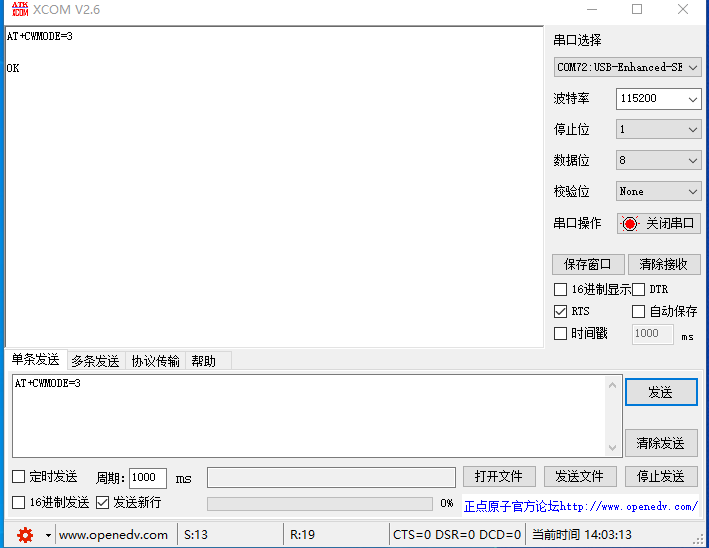

使用指令AT+CWMODE=3//SoftAP+Station mode，如圖表1 1所示。
圖表1 1 設置Wi-Fi模式

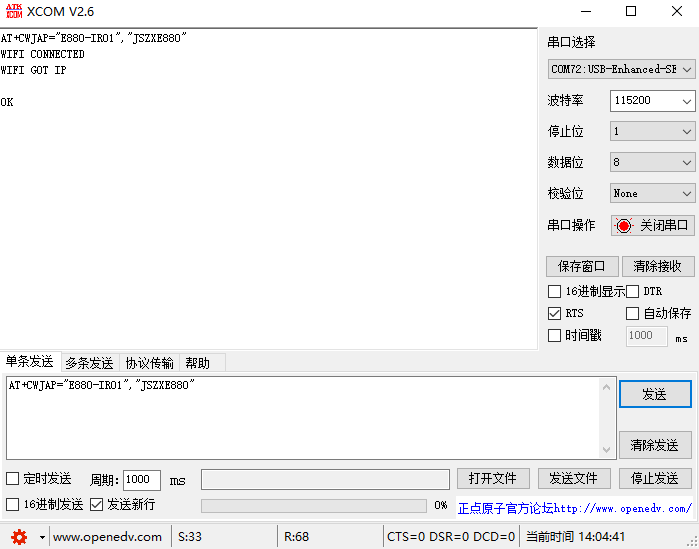

E103-W10型號WiFi模塊連接至WiFi名稱為"E880-IR01",密碼為"JSZXE880"的路由器，根據您的路由器名稱和密碼替換即可。如圖表1 2所示。
圖表1 2 連接到指定路由器

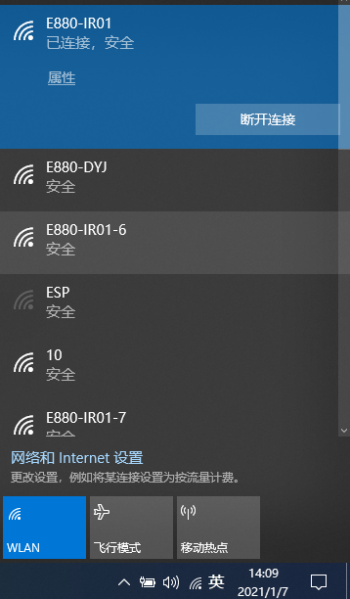

3.PC電腦與E103-W10系列WiFi通信模塊連接同一路由器，如圖表1 3所示。
4.在PC端使用網絡調試工具，建立一個TCP服務器；
5.查看PC端WiFi無線IP地址；

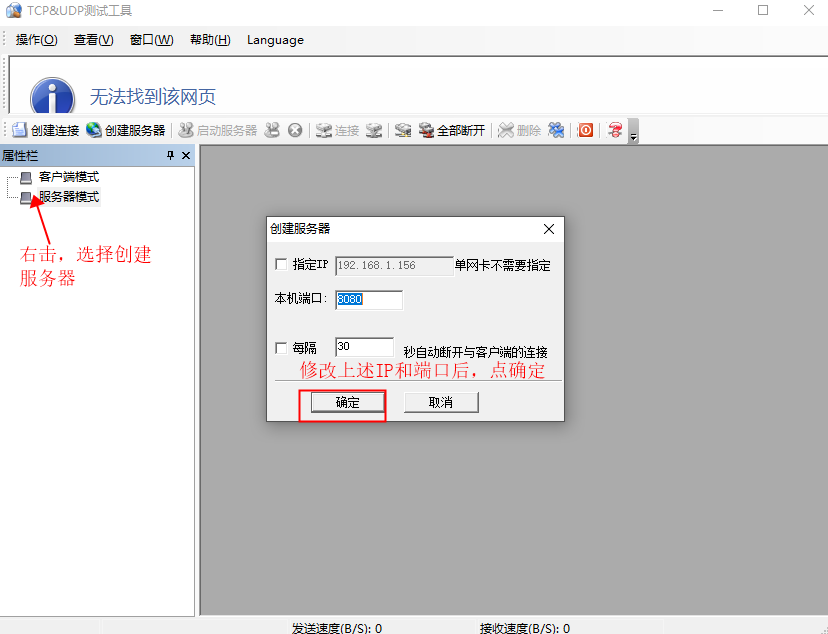

假設PC IP地址為192.168.1.156,端口為8080。創建一個IP地址為192.168.1.156,端口為8080的TCP服務器。如圖表1 4所示。
圖表1 4 PC創建服務器步驟1
最后，啟動服務器，如圖表1 5所示。
6.E103-W10作為TCP Client連接到上述服務器

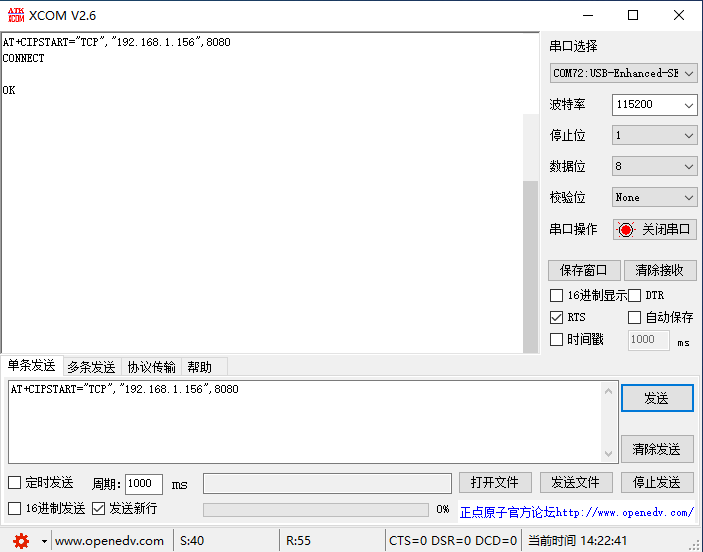

AT+CIPSTART="TCP","192.168.1.156",8080 //協議，服務器IP地址和端口號
發送指令如圖表1 6所示。

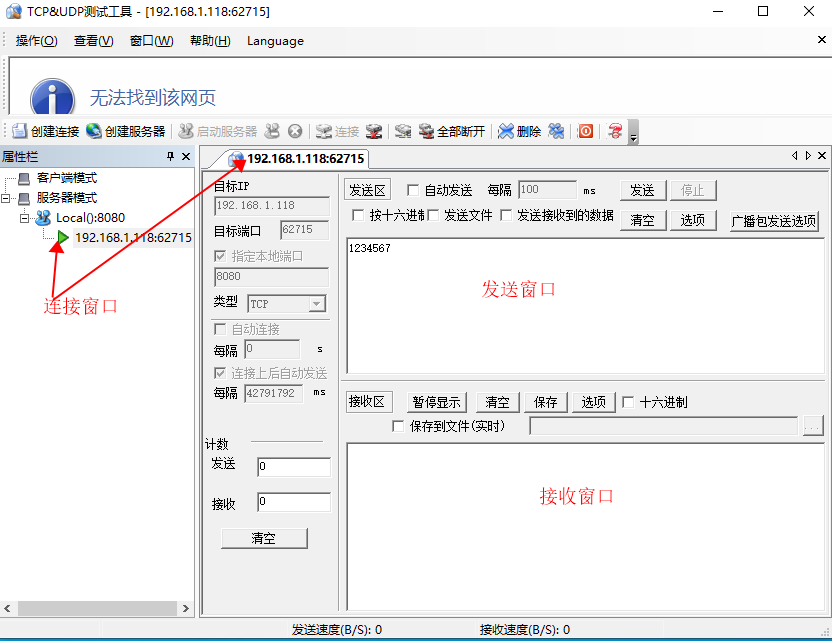

同時“TCP&UDP測試工具”彈出連接窗口，如圖表1 7所示。
至此，E103-W10已與PC端成功成功建立TCP連接。

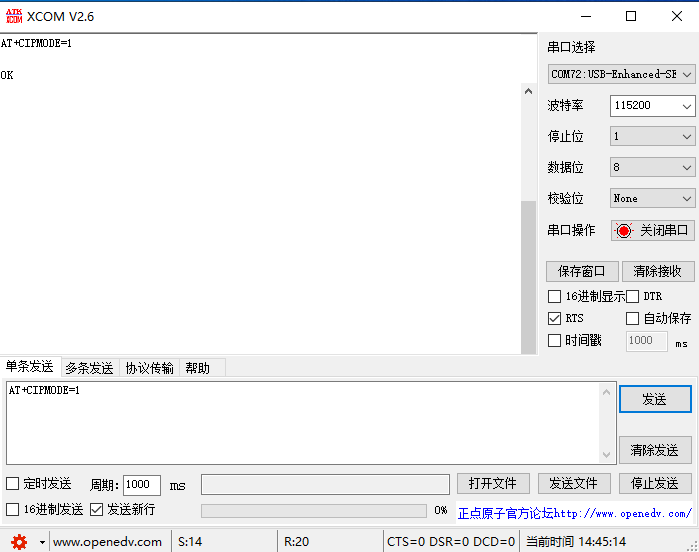

7.使能WiFi通信模塊透傳模式，指令為AT+CIPMODE=1，如圖表1 8所示。
8.E103-W10向TCP服務器發送數據

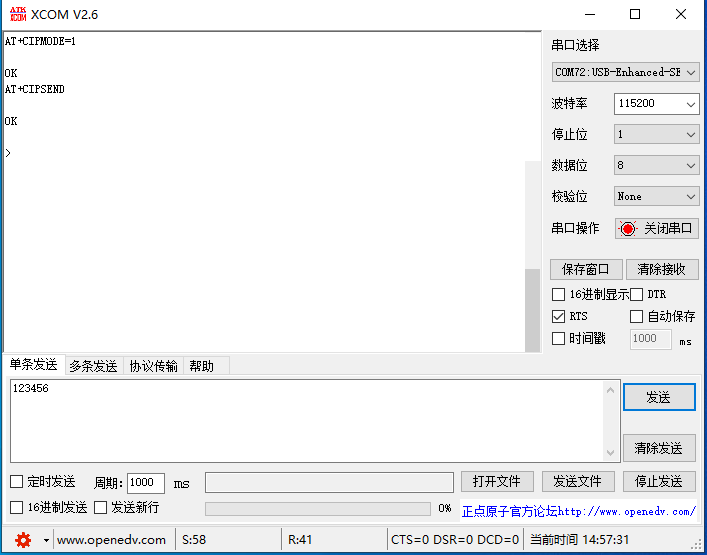

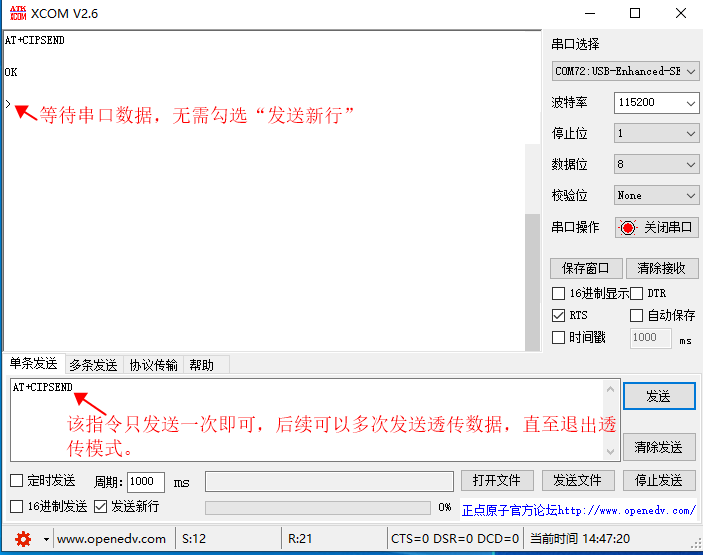

進入透傳狀態，發送指令AT+CIPSEND，如圖表1 9所示。
發送數據，如圖表1 10所示。
9.退出發送數據
首先發送“+++”,不帶“發送新行”。
再發送測試指令AT，確認是否退出透傳狀態。
10.退出透傳模式，發送AT+CIPMODE=0。
11.斷開TCP 連接，發送AT+CIPCLOSE。
同時，“TCP&UDP測試工具”連接窗口消失。
以下為E103-W10作為softAP實現UDP透傳的舉例，E103-W10作為station可同理實現透傳。
1.配置WiFi模式
使用指令AT+CWMODE=3//SoftAP+Station mode。
2.配置E103-W10 SoftAP模式，發送至AT+CWSAP="E103-W10","12345678",5,3。3.PC連入E103-W10 SoftAP。
4.查詢E103-W10的IP地址，發送指令AT+CIFSR。
5.在PC 端使用網絡調試工具，建立一個UDP 傳輸。
PC 創建的UDP連接的IP地址為上一步查詢的"192.168.4.1"，端口號設為2233。
6.E103-W10與PC對應端口建立固定對端的UDP 傳輸
發送指令AT+CIPSTART="UDP","192.168.4.2",1001,2233,0。
7.使能透傳模式：AT+CIPMODE=1
8.E103-W10向遠端發送數據：AT+CIPSEND；
9.退出發送數據
10.退出透傳模式：AT+CIPMODE=0
11.斷開 TCP 連接：AT+CIPCLOSE
