通信接口：GPIO
通信距離：0.24km
封裝方式：貼片/郵票孔
產品尺寸：20.3*13.3*3mm

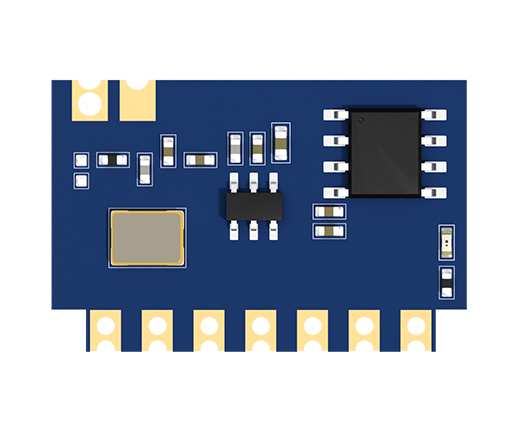

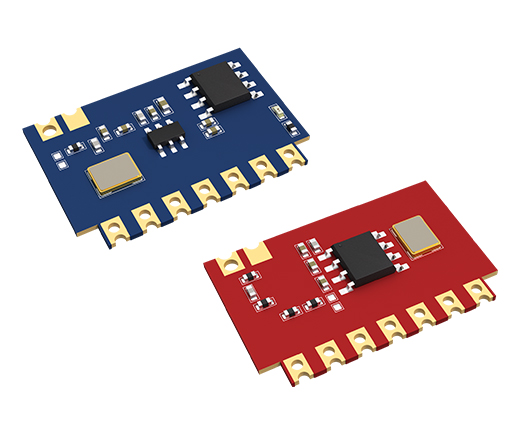

產品簡介：E160-R4FS1是億佰特研發的一款低成本OOK/ASK調制315MHz/433.92MHz帶4路輸出無線接收模塊。采用高性能芯片，抗干擾性能好；擁有4路輸出端口，可實現點動、翻轉、互鎖等輸出功能，支持EV1527標準編碼，可保存保存15組地址碼；具有小體積、高性能、寬電壓、穩定性高等特點?？赏ㄟ^(guò)FCC、CE認證，適用于簡單控制應用：小家電遙控、玩具遙控、門禁系統遙控、電動自行車等應用場景。
| 射頻參數 | 參數值 | 備注 |
| 工作頻率（MHz） | 315/433.92 | E160-R3FS1(315MHz)/E160-R4FS1(443.92MHz) |
| 調制方式 | ASK/OOK | 振幅鍵控/開關鍵控 |
| 阻塞功率（dBm） | 10 | - |
| 最大發射功率（dBm） | - | 接收模塊無此參數 |
| 接收靈敏度（dBm） | -109 | @315MHz/433.92MHz |
| 接收帶寬（dBc） | ±200 | - |
| 傳輸速率 | 4 | 特指射頻單元可支持速率，非模塊實際傳輸速率 |
| 頻偏（MHz） | ±0.05 | - |
| 天線阻抗（Ω） | 50 | - |
| 參考通信距離 | 240 | 與E160-TxFS1配合使用時，且晴朗空曠環境、天線增益1.5dBi、高度2m |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 備注 |
| 工作電壓（V） | 2 | - | 5.5 | ≥5.0V 可保證工作在最佳性能 |
| 通信電平（V） | 2 | - | 5.5 | 以供電電壓為準 |
| 發射電流（mA） | - | - | - | 接收模塊無接收電流 |
| 接收電流（mA） | 7 | - | 9.5 | 在額定供電范圍內時 |
| 休眠電流（μA） | - | - | - | 常接收狀態，即等于接收電流 |
| 啟動時間 | - | 2 | - | 模塊上電后，進入正常工作狀態的時間 |
| ESD 防護（KV） | -4 | 4 | ESD HBM靜電放電人體模型 | |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 |
| 工作濕度（%rh） | 10 | - | 90 | - |
| 儲存溫度（℃） | -55 | - | 125 | - |
| 硬件參數 | 參數值 | 備 注 |
| 晶振頻率（MHz） | 9.84374 | E160-R3FS1(315MHz) |
| 13.56 | E160-R4FS1(443.92MHz) | |
| 模塊尺寸 | 20.3*13.3*3.0 | 長*寬*高 |
| 天線形式 | 郵票孔 | - |
| 通信接口 | GPIO | 已供電電壓為準 |

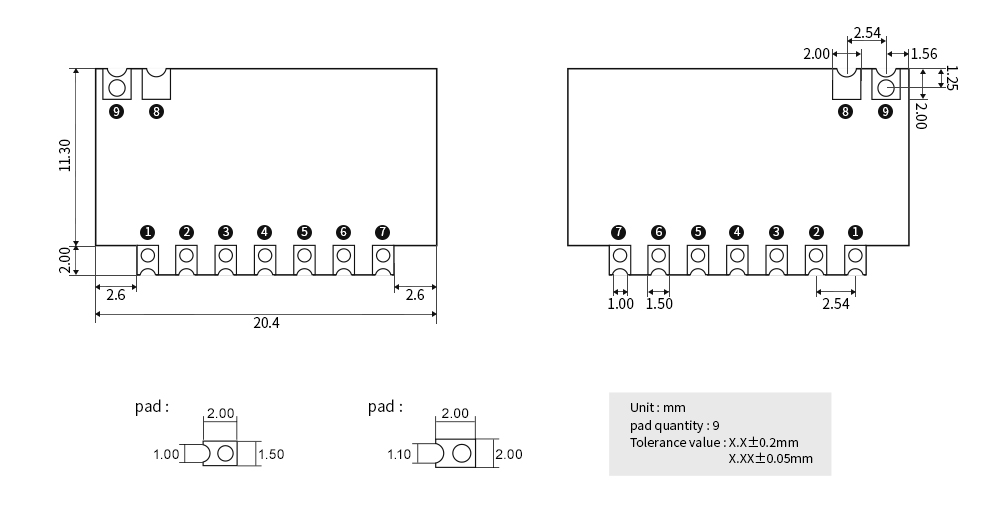

| 封裝方式 | 貼片/郵票孔 | 引腳間距2.54mm，詳細尺寸信息請見第三章 |
| 重量 | 3.65 | - |

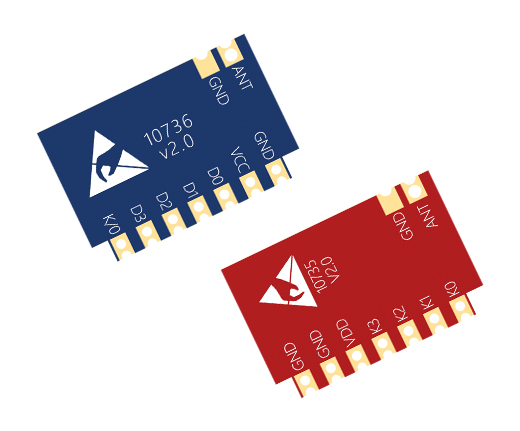

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 電源地 |
| 2 | VCC | 電源 | DC 2.0~5.5V |
| 3 | D0 | 輸出 | 推挽輸出，灌電流（低電平）35mA，拉電流（高電平）10mA；高電平有效，上電復位后為低電平 |
| 4 | D1 | 輸出 | 推挽輸出，灌電流（低電平）35mA，拉電流（高電平）10mA；高電平有效，上電復位后為低電平 |
| 5 | D2 | 輸出 | 推挽輸出，灌電流（低電平）35mA，拉電流（高電平）10mA；高電平有效，上電復位后為低電平 |
| 6 | D3 | 輸出 | 推挽輸出，灌電流（低電平）35mA，拉電流（高電平）10mA；高電平有效，上電復位后為低電平 |
| 7 | K/O | 輸入/輸出 | 輸入時，低電平有效；輸出時，驅動模塊上的LED，高電平有效 |
| 8 | GND | - | 電源地 |
| 9 | ANT | - | 天線引腳（接收模塊，僅接收，無發射） |
