發射功率：14/17dBm
通信距離：0.24km

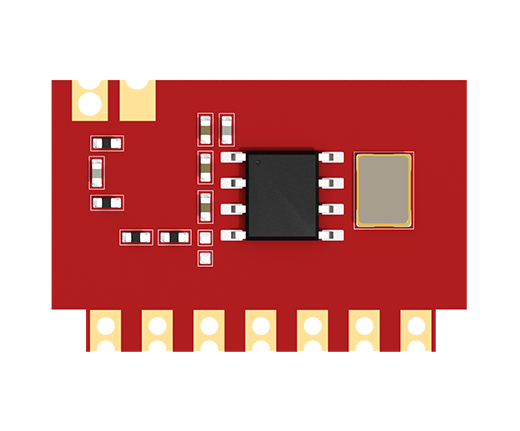

產品尺寸：20.3*13.3*3mm

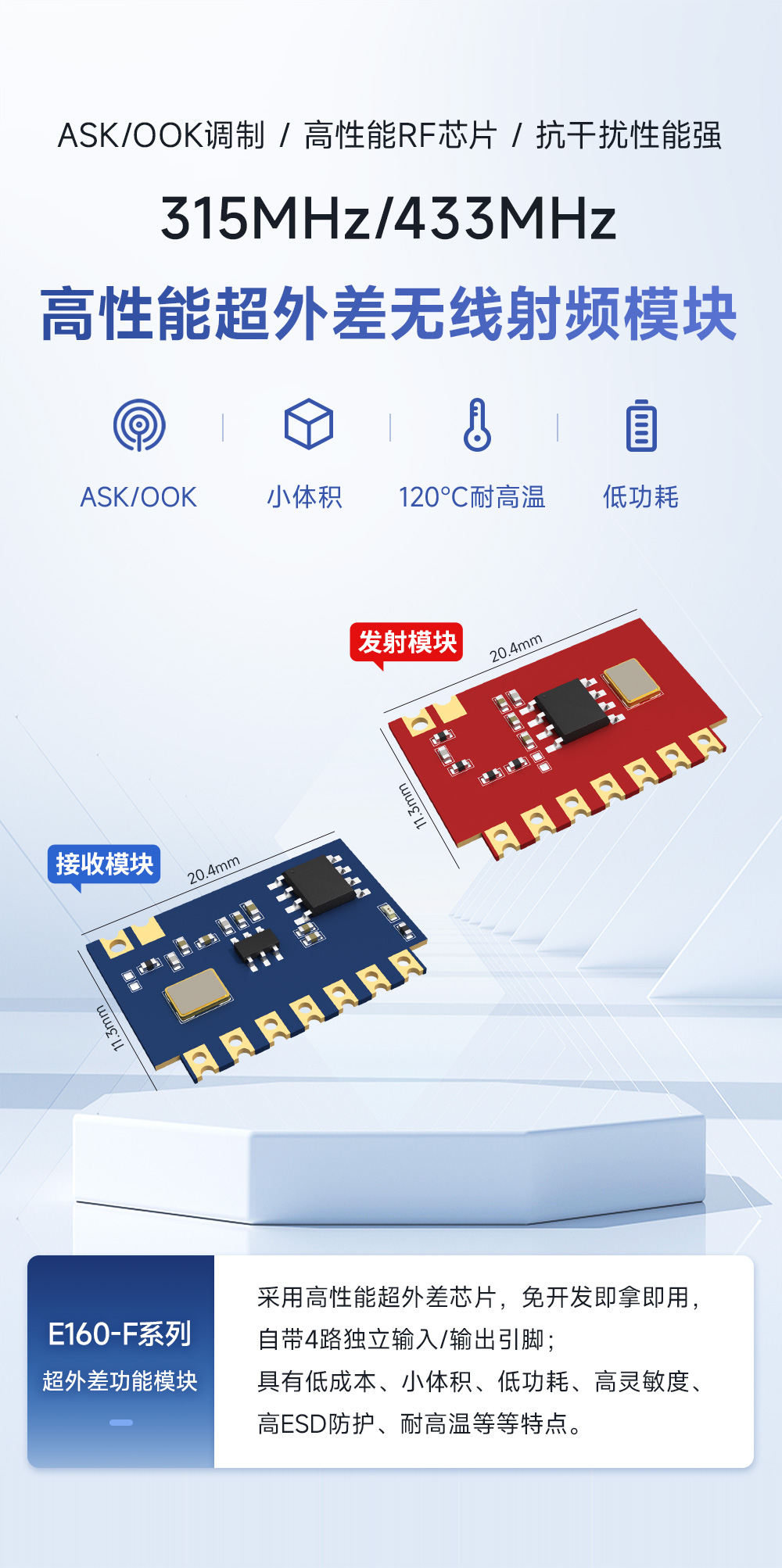

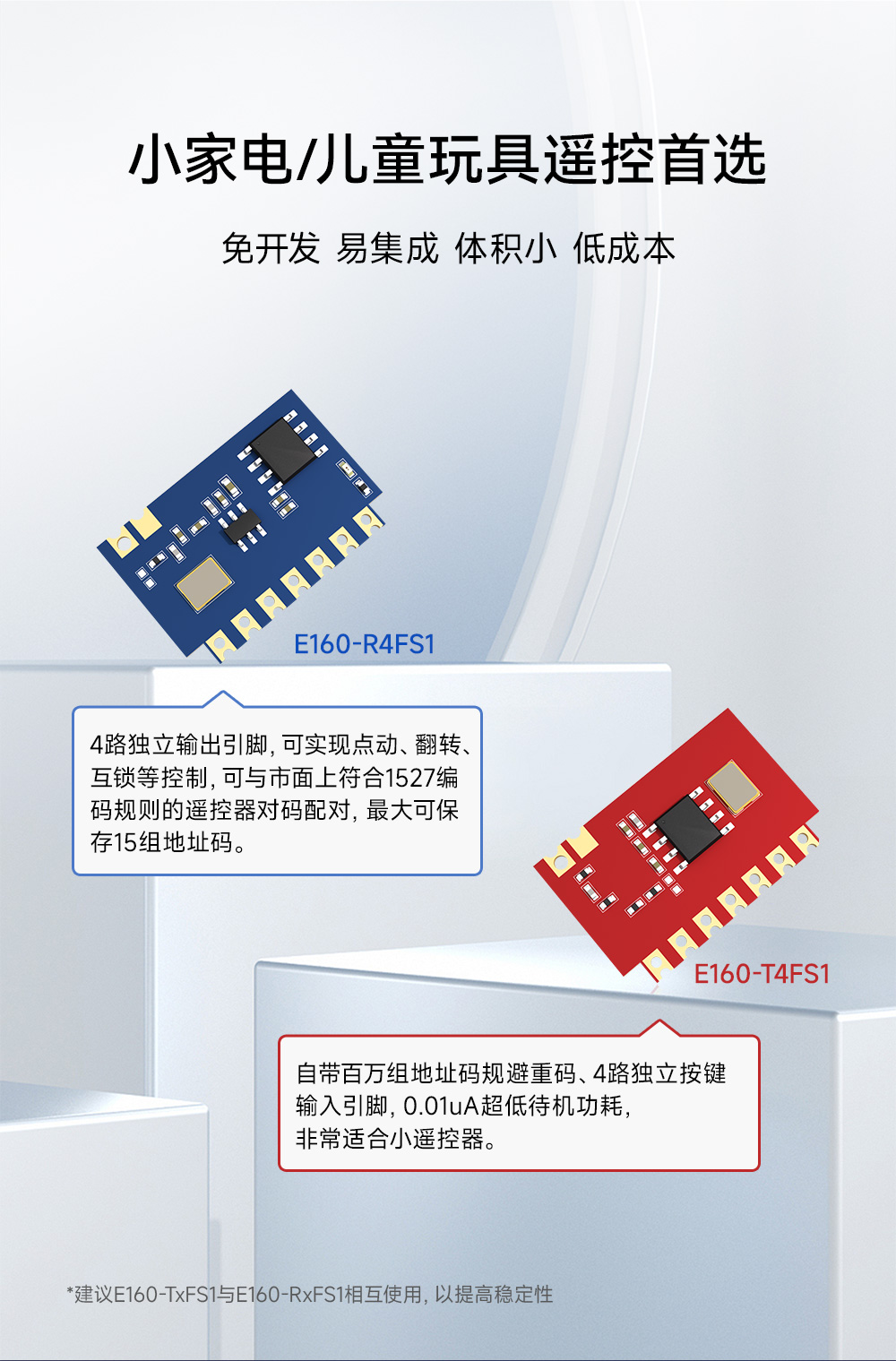

產品簡介：E160-T4FS1是億佰特研發的一款低成本OOK/ASK調制315MHz/433.92MHz帶4路按鍵輸入無線發射模塊。采用高性能芯片，內部集成PLL和功率放大器保證信號功率輸出；擁有4個獨立按鍵（值），支持EV1527標準編碼，出廠自帶20bits地址碼（百萬組）；具有小體積、超低功耗、高性能、寬電壓、大功率等特點?？赏ㄟ^(guò)FCC、CE認證，適合紐扣電池供電。適用于簡單控制應用：小家電遙控、玩具遙控、門禁系統遙控、電動自行車等應用場景。

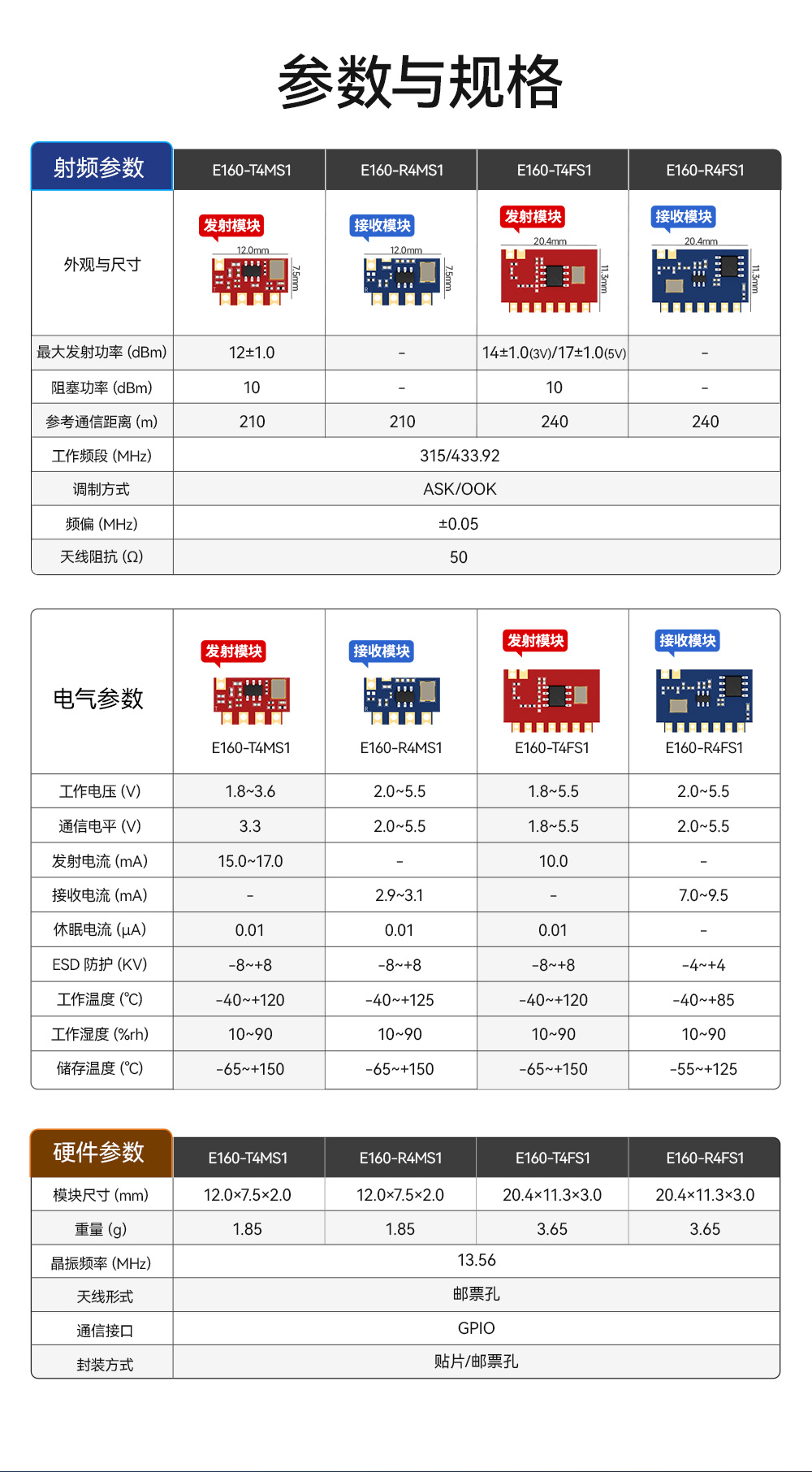

| 射頻參數 | 參數值 | 備注 |
| 工作頻率（MHz） | 315/433.92 | E160-T3FS1(315MHz)/E160-T4FS1(443.92MHz) |

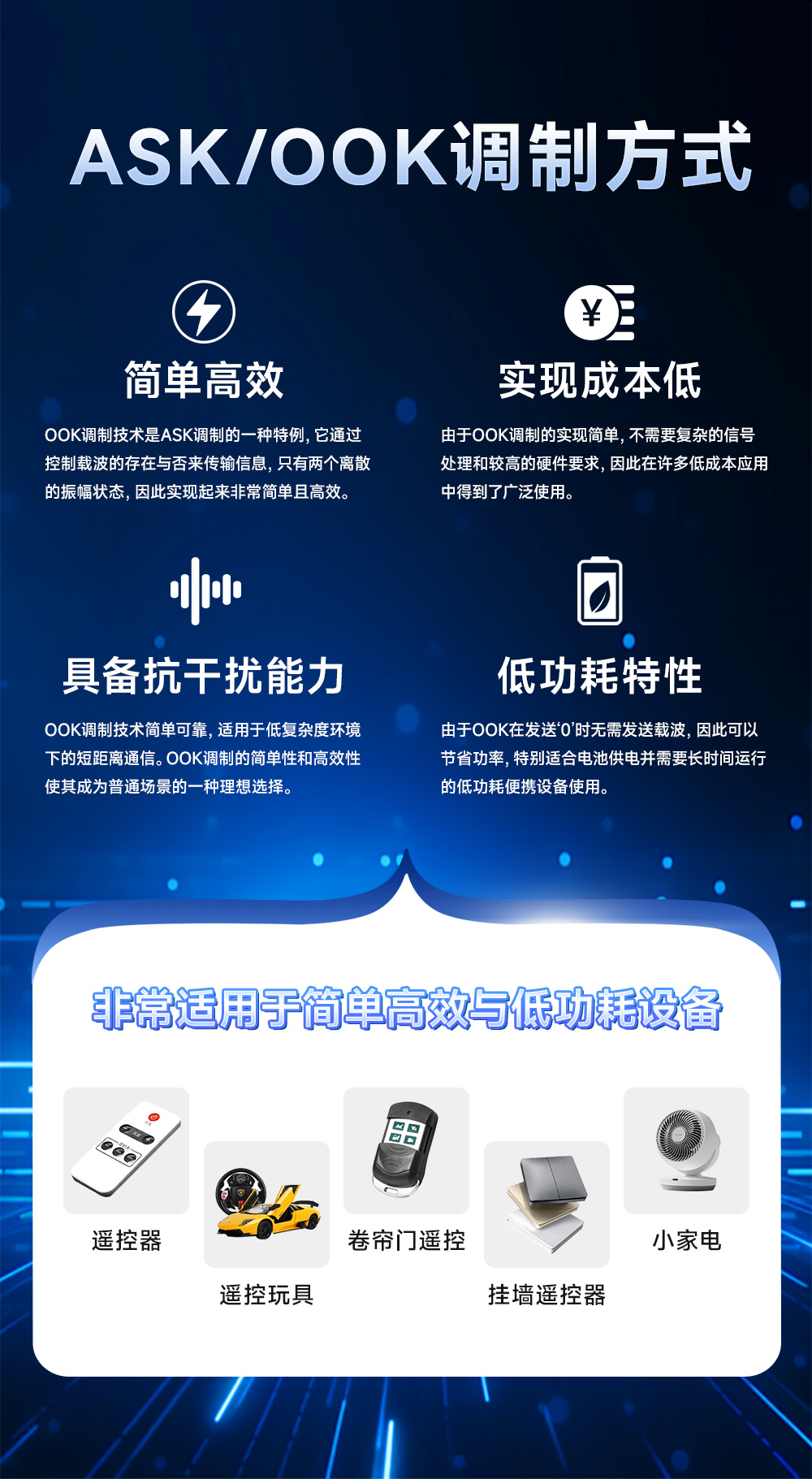

| 調制方式 | ASK/OOK | 振幅鍵控/開關鍵控 |
| 阻塞功率（dBm） | - | 發射模塊無此參數 |
| 最大發射功率（dBm） | 14±1.0 | 供電電壓3V時 |
| 17±1.0 | 供電電壓5V時 | |
| 諧波抑制（dBc） | ＞45 | @433MHz，15dBm，二次諧波 |
| 傳輸速率 | 2.86 | 固定值 |
| 頻偏（MHz） | ±0.05 | - |
| 天線阻抗（Ω） | 50 | - |

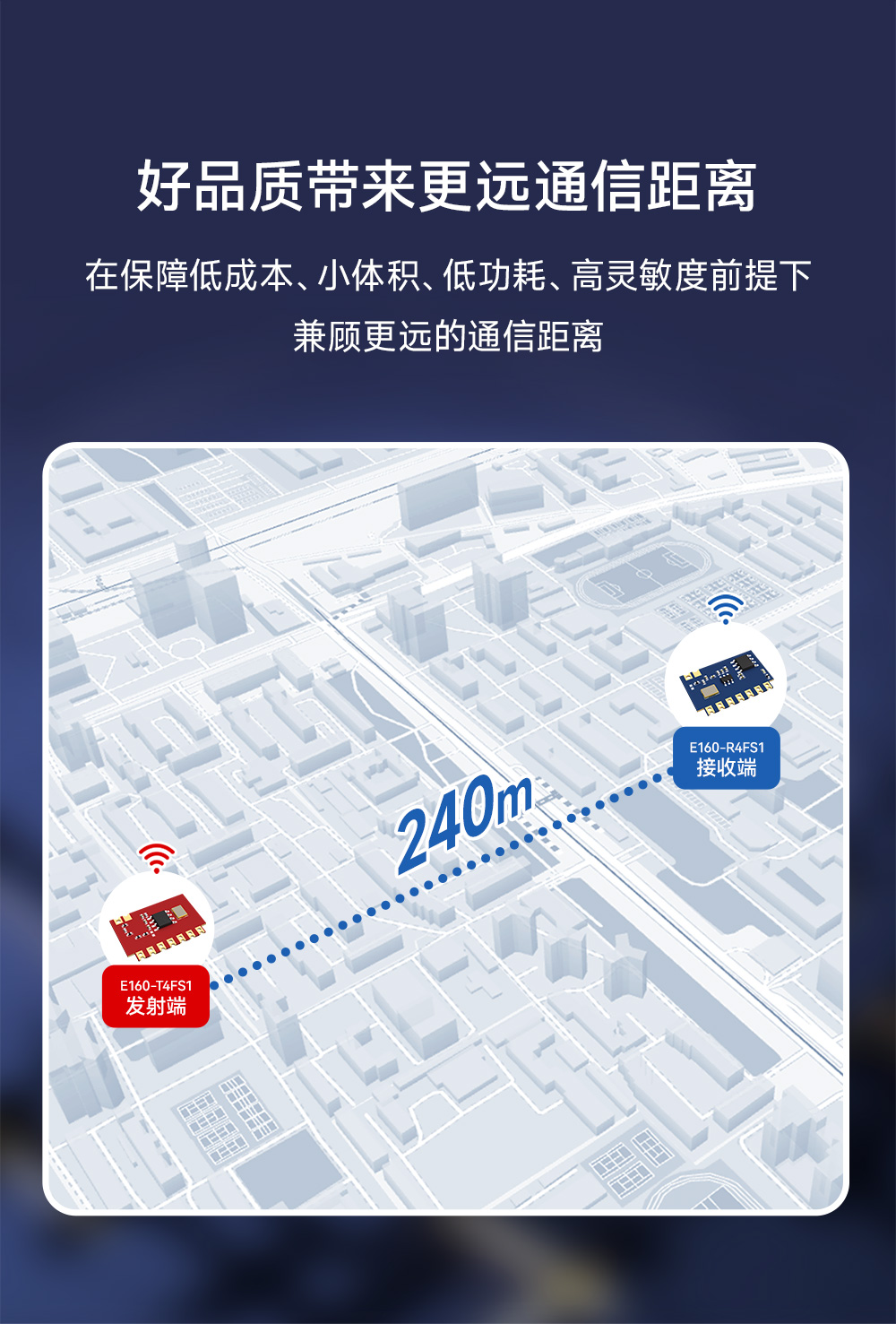

| 參考通信距離 | 240 | 與E160-RxFS1配合使用時，且晴朗空曠環境、天線增益1.5dBi、高度2m |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 備注 |
| 工作電壓（V） | 1.8 | 3 | 5.5 | ≥5.0V 可保證最大輸出功率，超過5.5V有風險燒毀風險 |
| 通信電平（V） | 1.8 | 3 | 5.5 | 以供電電壓為準 |

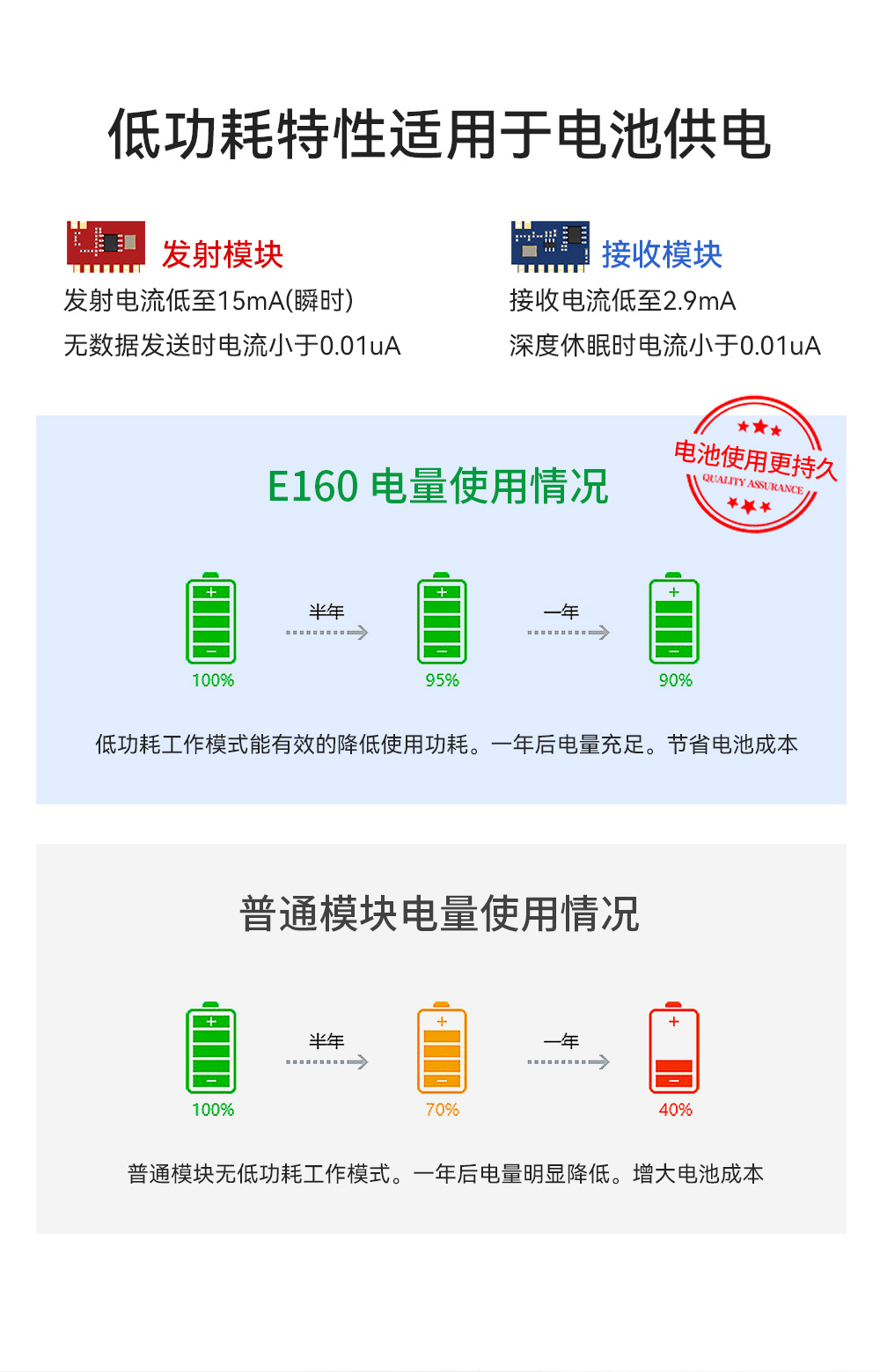

| 發射電流（mA） | - | 10 | - | 在供電電壓5.0V，頻率433.92MHz，輸出功率17dBm時，瞬時功耗 |
| 接收電流（mA） | - | - | - | 發射模塊無接收電流 |
| 休眠電流（μA） | - | 0.01 | - | 不在傳輸數據（發射狀態）時，即休眠 |
| 啟動時間 | - | 2 | - | 模塊上電后，進入正常工作狀態的時間 |
| ESD 防護（KV） | -8 | 8 | HBM，特別說明RF引腳為±6KV | |
| 工作溫度（℃） | -40 | - | 120 | 工業級設計 |
| 工作濕度（%rh） | 10 | - | 90 | - |
| 儲存溫度（℃） | -65 | - | 150 | - |
| 硬件參數 | 參數值 | 備 注 |
| 晶振頻率（MHz） | 9.84374 | E160-T3FS1(315MHz) |
| 13.56 | E160-T4FS1(443.92MHz) | |

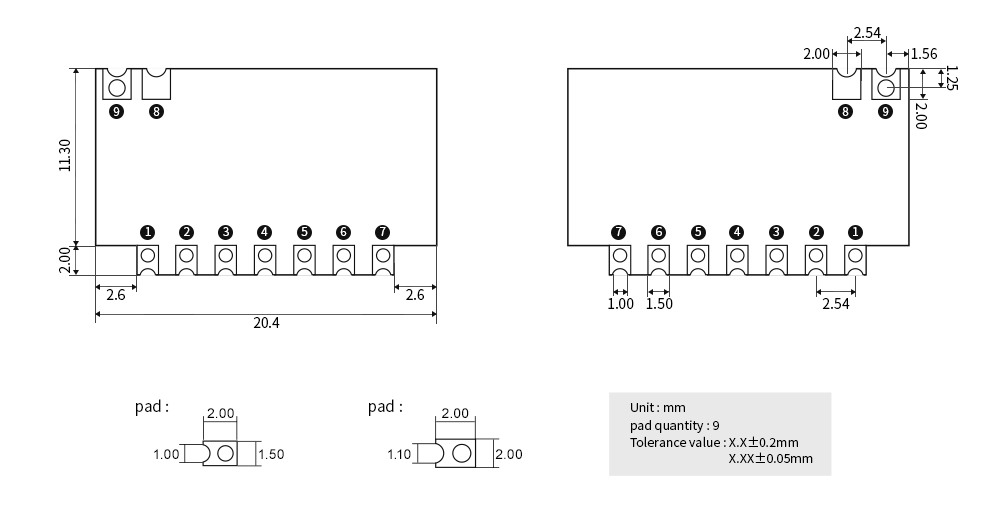

| 模塊尺寸 | 20.3*13.3*3.0 | 長*寬*高 |
| 天線形式 | 郵票孔 | - |
| 通信接口 | GPIO | 通信電平1.8~5.5V，建議使用3.3V以保證數據可靠性 |
| 封裝方式 | 貼片/郵票孔 | 引腳間距2.54mm，詳細尺寸信息請見第三章 |
| 重量 | 3.65 | - |

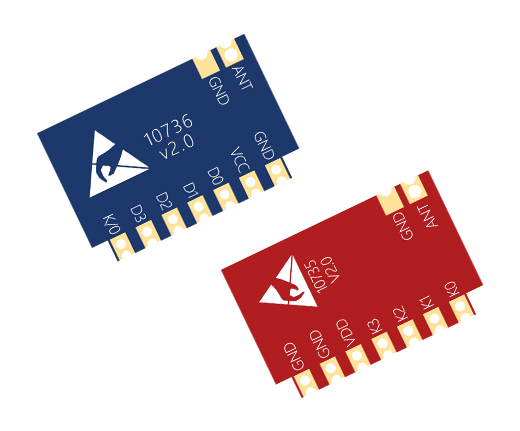

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |

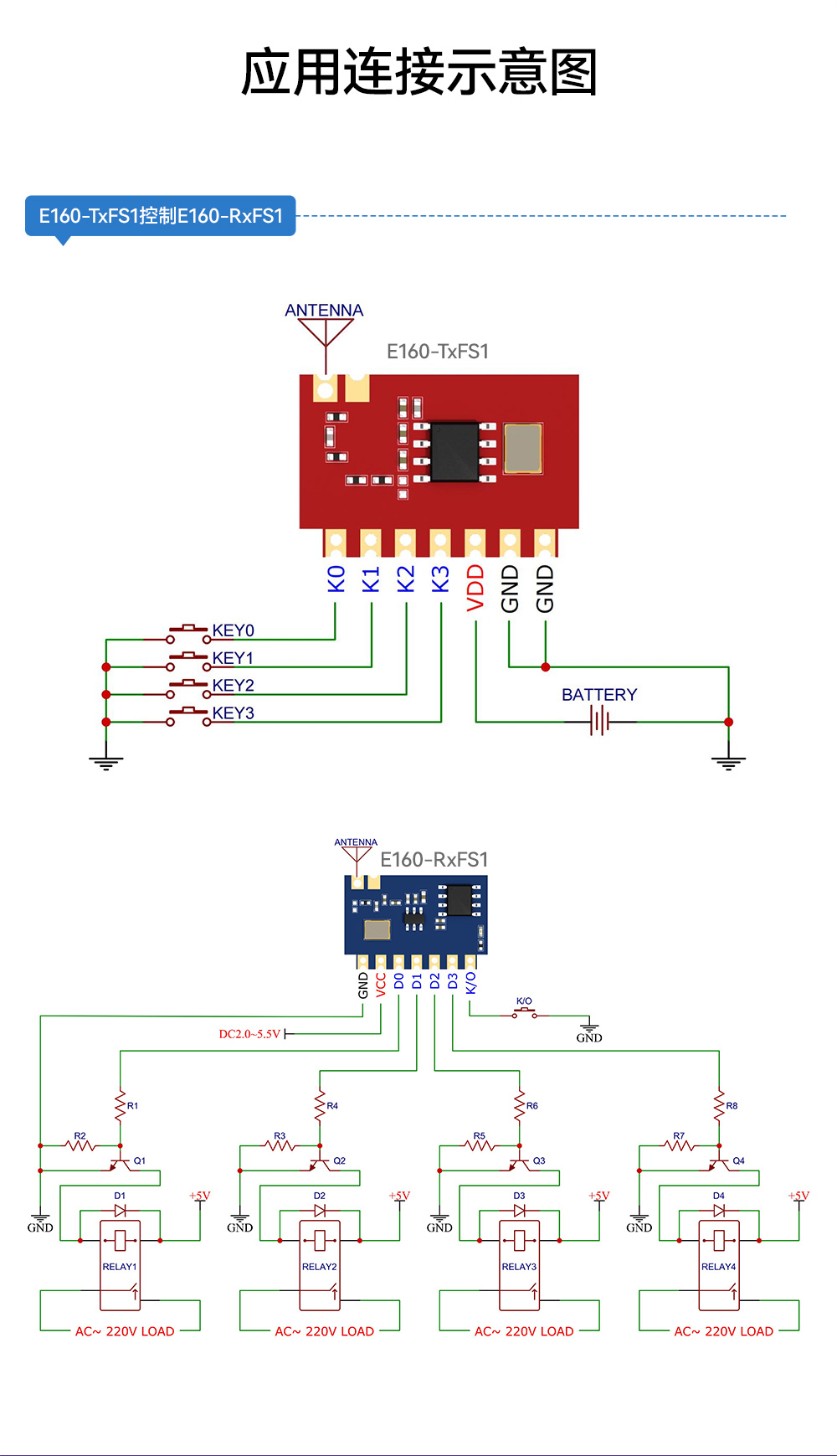

| 1 | K0 | 輸入 | 按鍵輸入引腳，低電平有效，至少持續100ms，鍵值為“0001” |
| 2 | K1 | 輸入 | 按鍵輸入引腳，低電平有效，至少持續100ms，鍵值為“0010” |
| 3 | K2 | 輸入 | 按鍵輸入引腳，低電平有效，至少持續100ms，鍵值為“0100” |
| 4 | K3 | 輸入 | 按鍵輸入引腳，低電平有效，至少持續100ms，鍵值為“1000” |
| 5 | VDD | 電源 | DC 1.8~5.5V |
| 6 | GND | - | 電源地 |
| 7 | GND | - | 電源地 |
| 8 | GND | - | 電源地 |
| 9 | ANT | 輸出 | 天線引腳（發射模塊，僅發射，無接收） |
| 產品說明書 |
【用戶手冊】E160-TxFS1_UserManual_CN  |
| 開發測試 |
| 【封裝文件】E160-TxFS1 |
| 【天線放置】帶PCB天線無線模組的放置方式 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http:///apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 收發方向 | 工作頻率(Hz) | 發射功率(dBm) | 通信距離 | 封裝形式 | 天線形式 | 產品尺寸 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
| E160-R4FS1 | 接收端 | 433.92M | - | 240 | 貼片 | 郵票孔 | 20.3*13.3*3.0 | 免開發、帶4路電平輸出引腳（點動/翻轉/互鎖） | ||
| E160-T4FS1 | 發射端 | 433.92M | 12 | 240 | 貼片 | 郵票孔 | 20.3*13.3*3.0 | 免開發、帶4路按鍵輸入引腳 | ||
| E160-R4MS1 | 接收端 | 315/433.92M | - | 210 | 貼片 | 郵票孔 | 12.0*7.5*2.0 | 小體積、耐高溫120℃ | ||
| E160-T4MS1 | 發射端 | 315/433.92M | 12 | 210 | 貼片 | 郵票孔 | 12.0*7.5*2.0 | 低成本、小體積、大功率、超外差發射模塊 |
