發射功率：22dBm
通信距離：5km

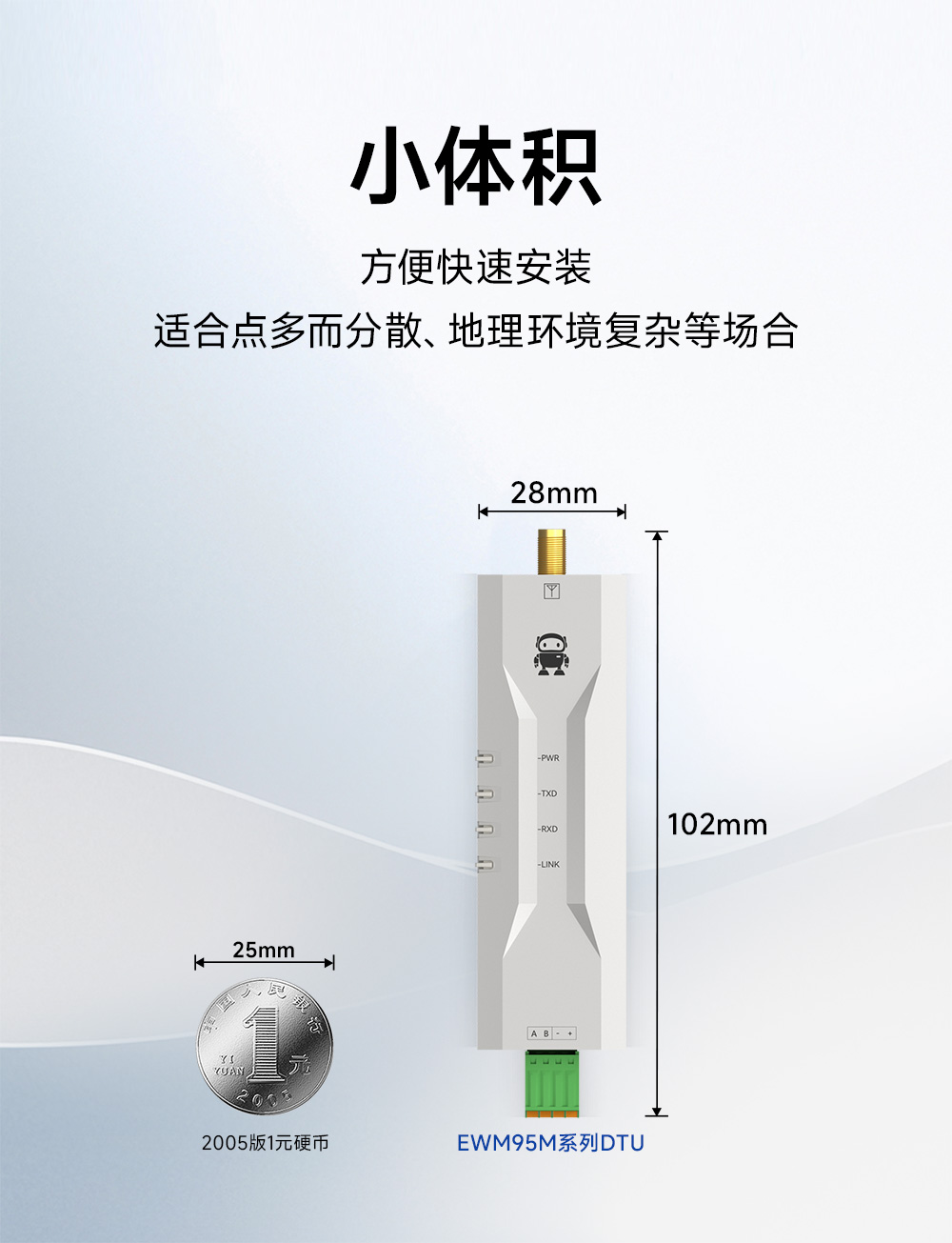

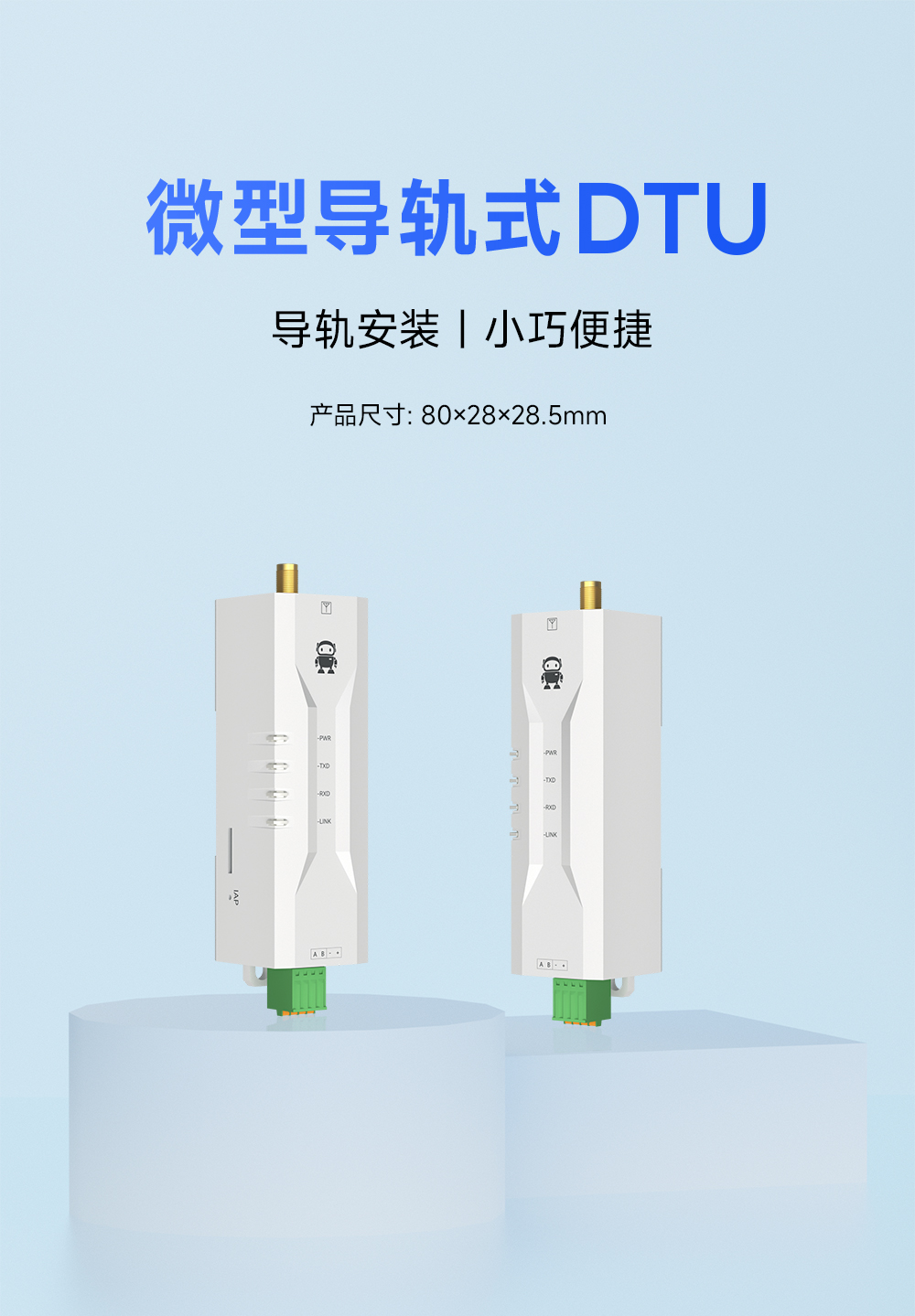

產品尺寸：80*28*27mm 產品重量：32±2g

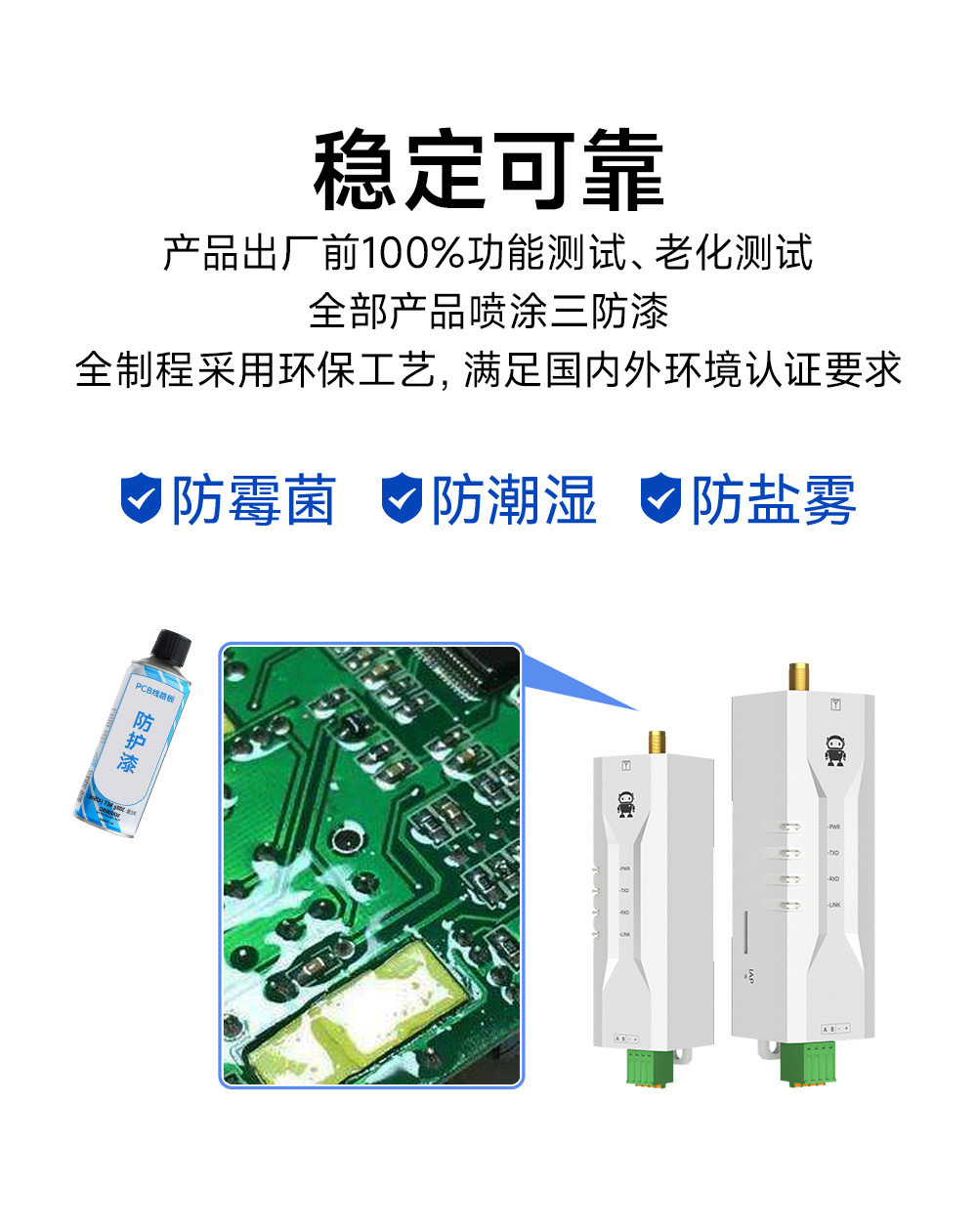

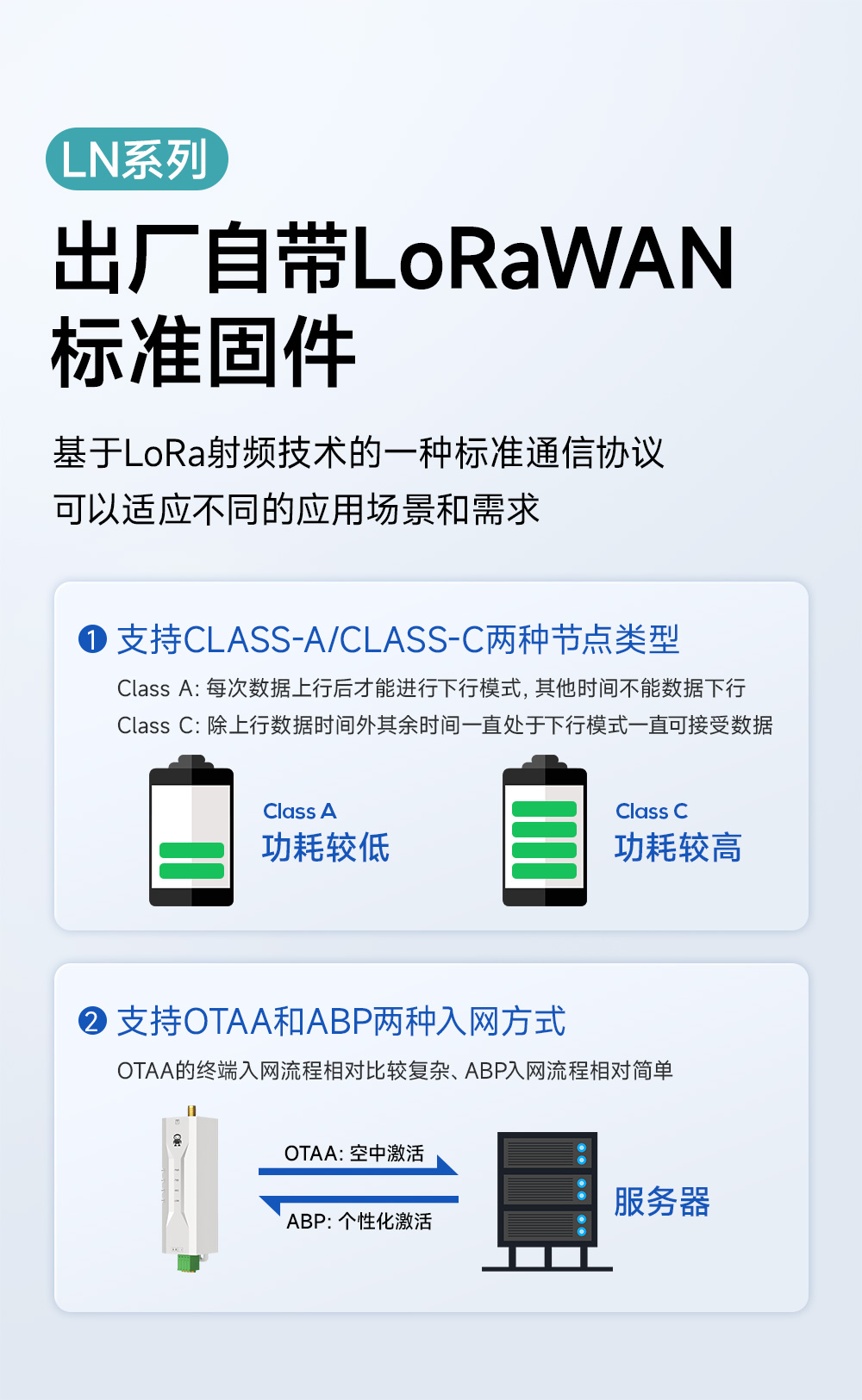

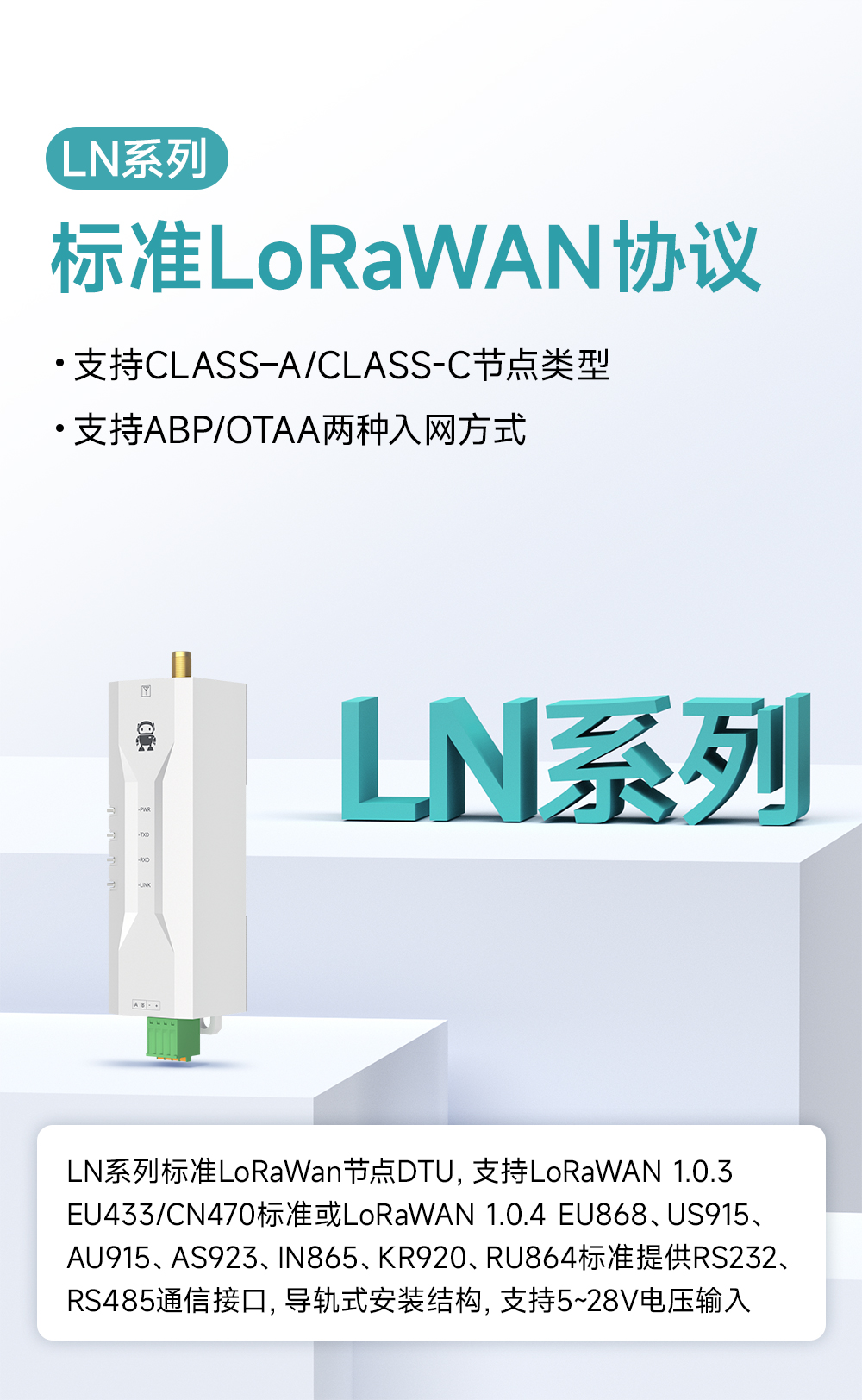

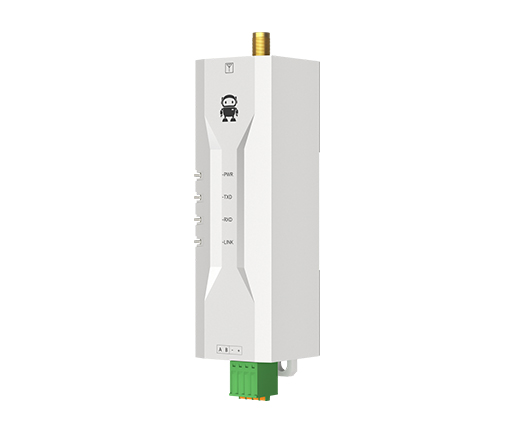

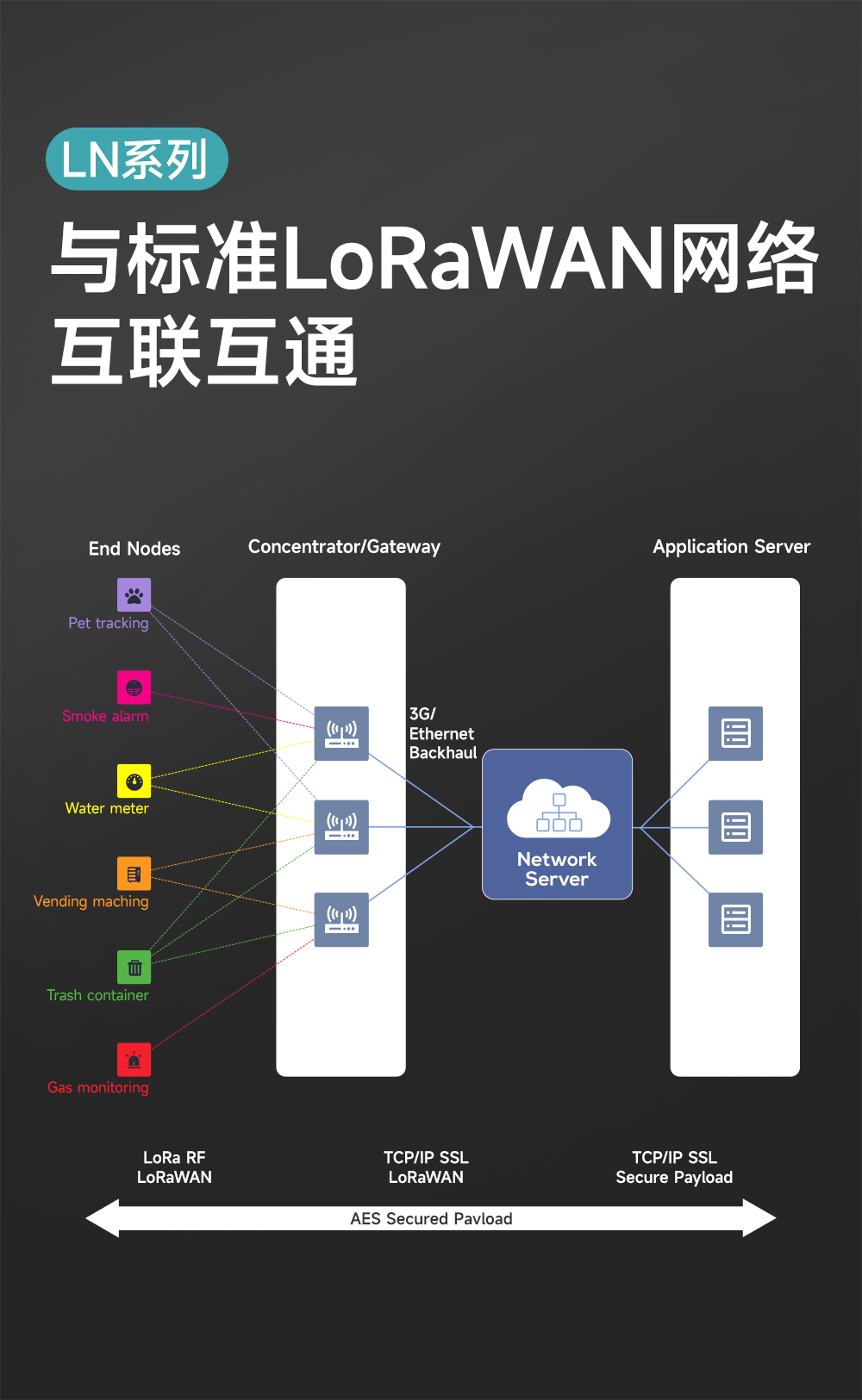

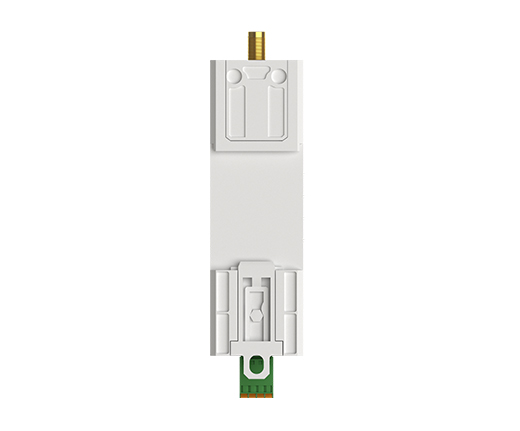

產品簡介：EWD95M-400LN22(485)是采用LoRaWAN技術設計的無線數傳節點電臺，支持CLASS–A/CLASS-C節點類型，支持ABP/OTAA兩種入網方式，410~510MHZ工作頻段，支持LoRaWAN 1.0.3 EU433/CN470標準，電臺提供透明RS485/RS232接口，用戶可通過AT指令簡單配置即可接入標準LoRaWAN網絡中，采用塑料殼體，導軌式安裝結構，支持5～28V（DC）寬電壓電壓輸入。LoRa擴頻技術將帶來更遠的通訊距離，且具抗干擾能力強的優勢。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 序號 | 項目 | 規格 | 說明 |

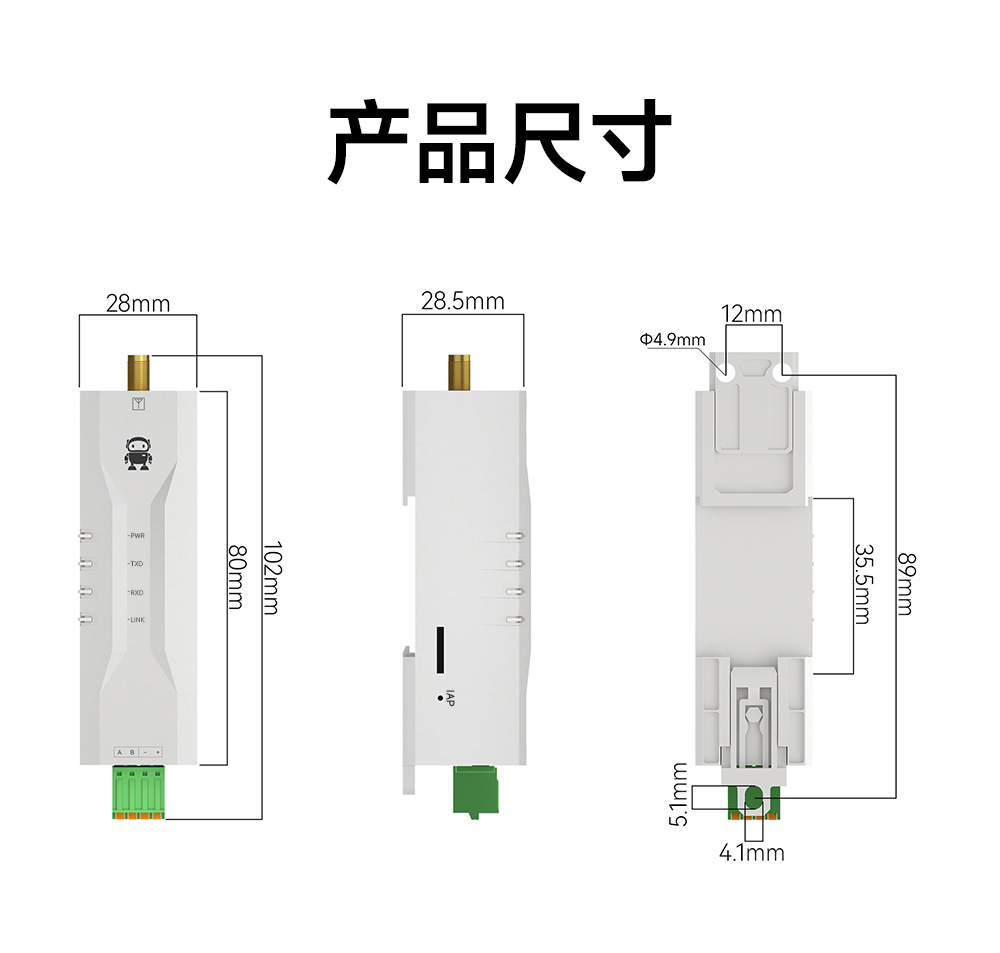

| 1 | 產品尺寸 | 80*28*28.5 mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 32 g | 重量公差 2g |
| 3 | 工作溫度 | -40℃～+85℃ | 工業級 |
| 4 | 電壓范圍 | 5～28V（DC） | 直流版本建議使用12V或24V |
| 5 | 通訊接口 | RS485/RS232 | RS485、RS232二選一，以產品實物標識為準 |
| 6 | 波特率 | 出廠默認9600 | 波特率范圍1200～115200 |
| 7 | 地址碼 | 出廠默認0 | 共計65536個地址碼可設置 |

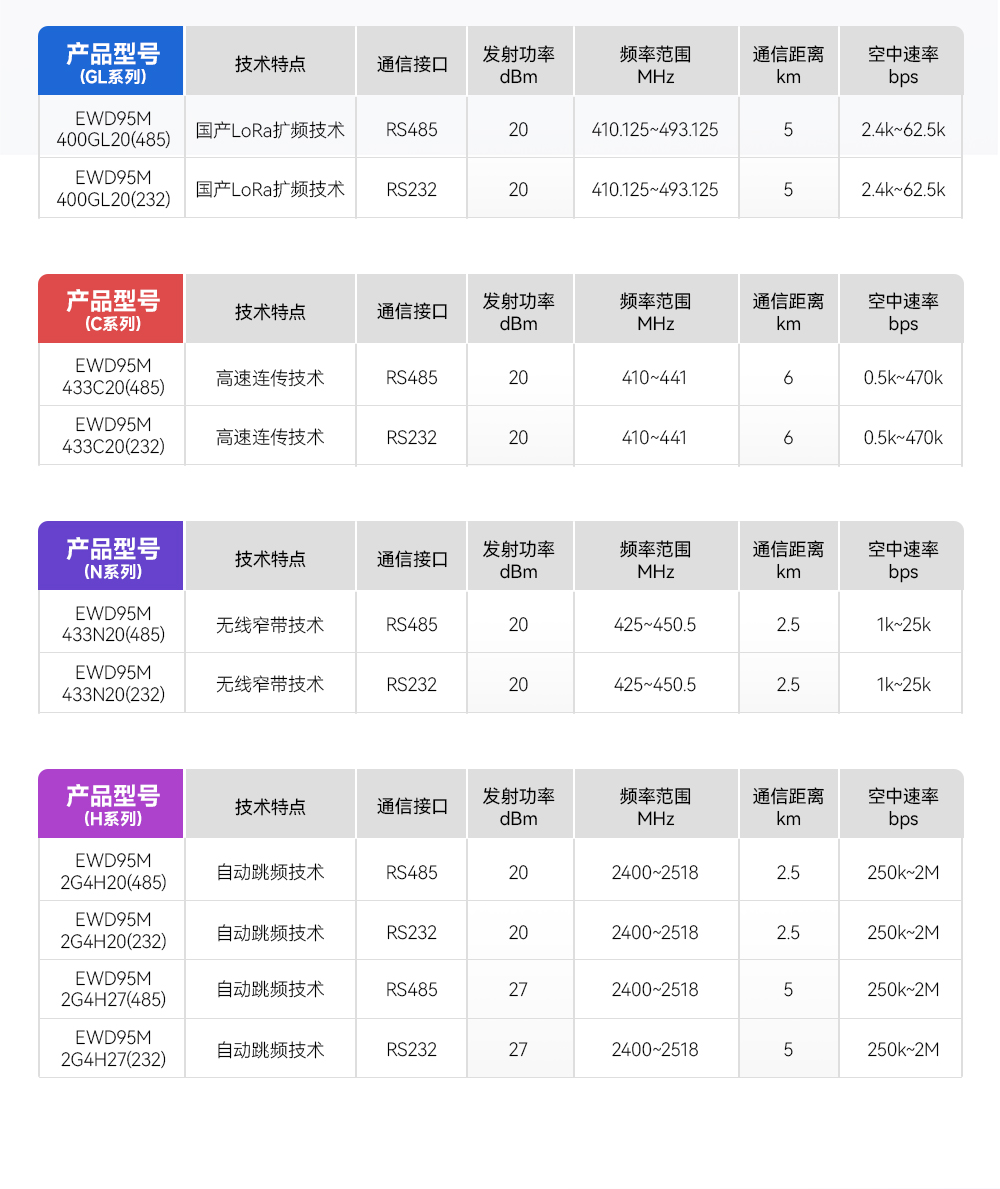

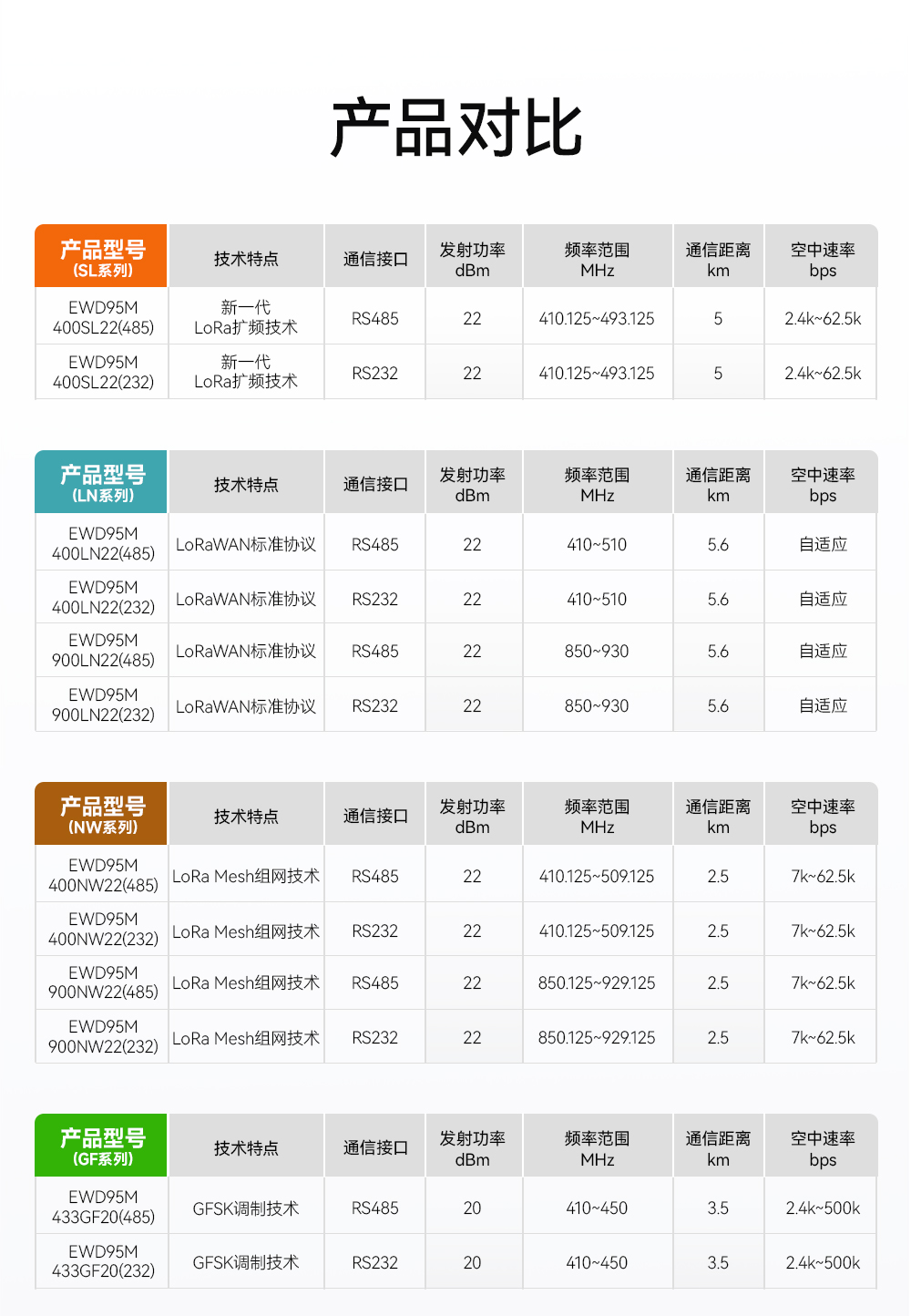

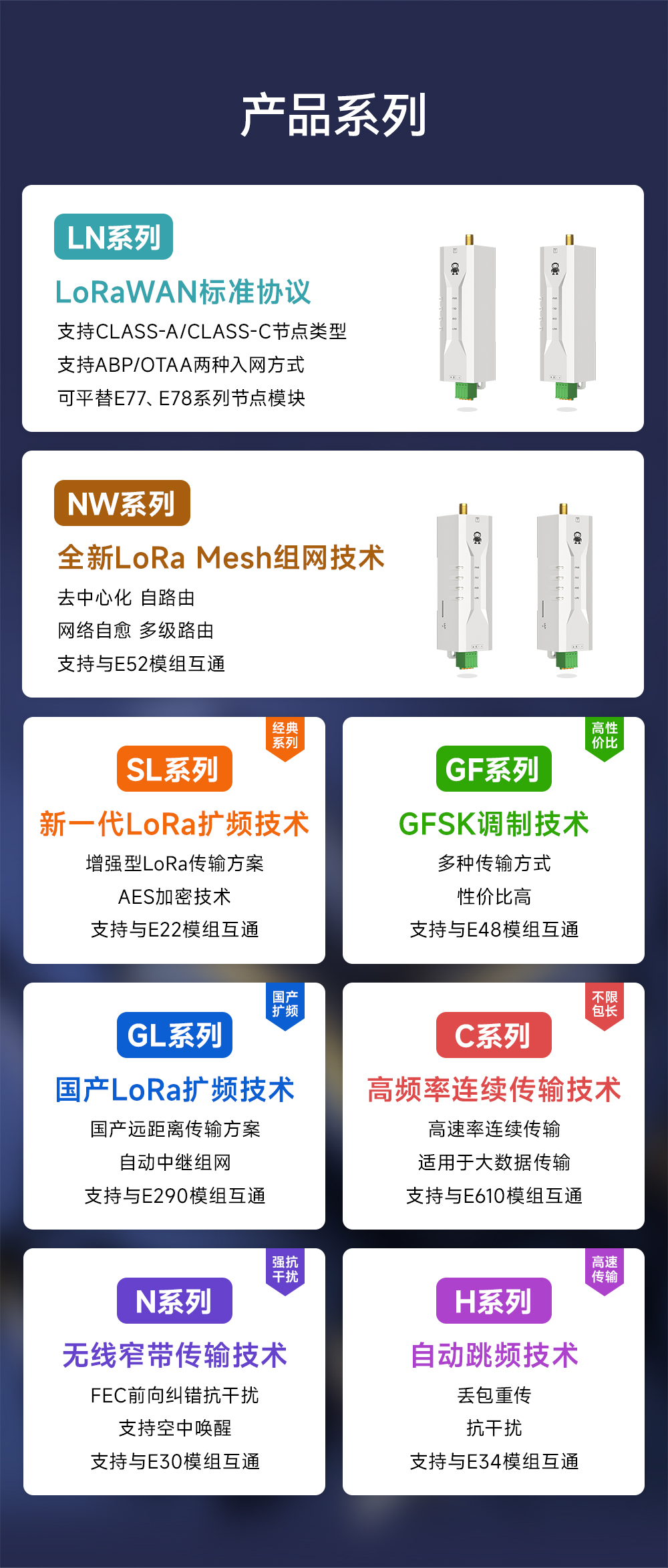

| 型號規格 | 工作頻率 | 發射功率 | 參考距離 | 空中速率 | 技術特性 |
| Hz | dBm | km | bps | ||
| EWD95M-400SL22(485) | 410.125～493.125M | 22 | 5 | 2.4～62.5k | 新一代LoRa擴頻技術 |
| EWD95M-400SL22(232) | |||||
| EWD95M-433GF20(485) | 410～450M | 20 | 3.5 | 2.4～500k | GFSK調制技術 |
| EWD95M-433GF20(232) | |||||
| EWD95M-433N20(485) | 425～450.5M | 20 | 2.5 | 1～25k | 無線窄帶技術 |
| EWD95M-433N20(232) | |||||
| EWD95M-400GL20(485) | 410.125～493.125M | 20 | 5 | 2.4～62.5k | 國產LoRa擴頻技術 |
| EWD95M-400GL20(232) | |||||
| EWD95M-433C20(485) | 410～441M | 20 | 6 | 0.5～470k | 高速連傳技術 |
| EWD95M-433C20(232) | |||||
| EWD95M-2G4H20(485) | 2.4～2.518G | 20 | 2.5 | 250～2M | 自動跳頻技術 |
| EWD95M-2G4H20(232) | |||||
| EWD95M-2G4H27(485) | 2.4～2.518G | 27 | 5 | 250～2M | 自動跳頻技術 |
| EWD95M-2G4H27(232) | |||||
| EWD95M-400LN22(485) | 410～510M | 22 | 5.6 | 自適應 | LoRaWAN協議 |
| EWD95M-400LN22(232) | |||||
| EWD95M-900LN22(485) | 850～930M | 22 | 5.6 | 自適應 | LoRaWAN協議 |
| EWD95M-900LN22(232) | |||||
| EWD95M-400NW22(485) | 410.125～509.125M | 22 | 2.5 | 7～62.5k | LoRa Mesh協議 |
| EWD95M-400NW22(232) | |||||
| EWD95M-900NW22(485) | 850.125～929.125M | 22 | 2.5 | 7～62.5k | LoRa Mesh協議 |
| EWD95M-400NW22(485) |
★注意：晴朗天氣，空曠環境無遮擋、12V/1A電源供電、5dBi吸盤天線，天線距離地面高度2米，使用出廠默認參數。

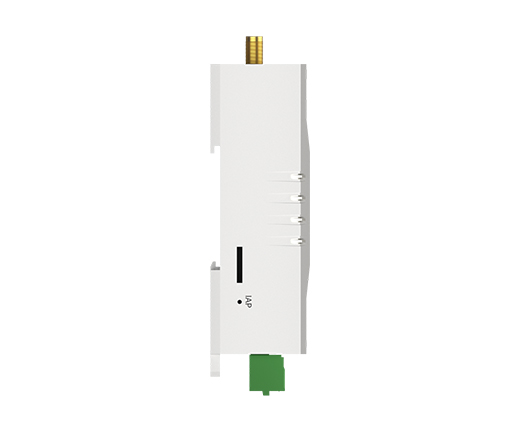

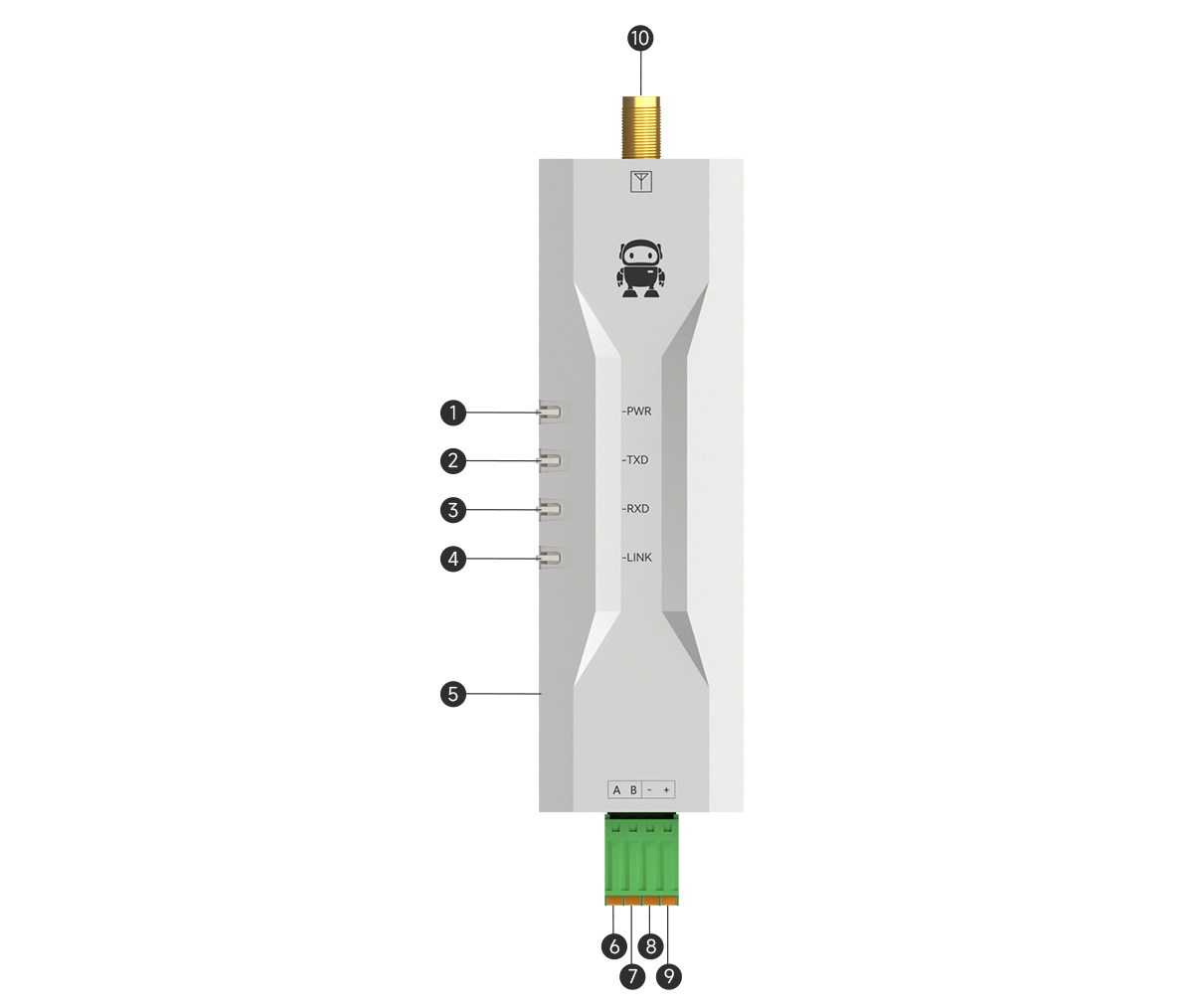

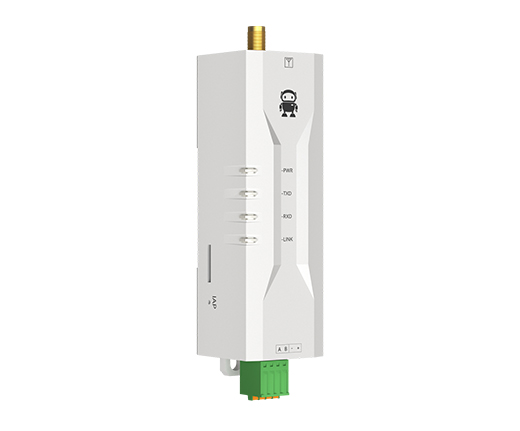

| 序號 | 名稱 | 功能 | 說明 |

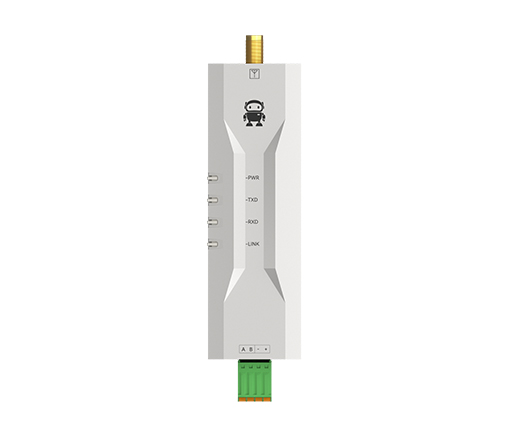

| 1 | PWR | 電源指示燈 | 電源接通時點亮 |
| 2 | TXD | 發送指示燈 | 發送數據時閃爍 |
| 3 | RXD | 接收指示燈 | 接收數據時閃爍 |
| 4 | LINK | 入網指示燈 | 入網后常亮 |

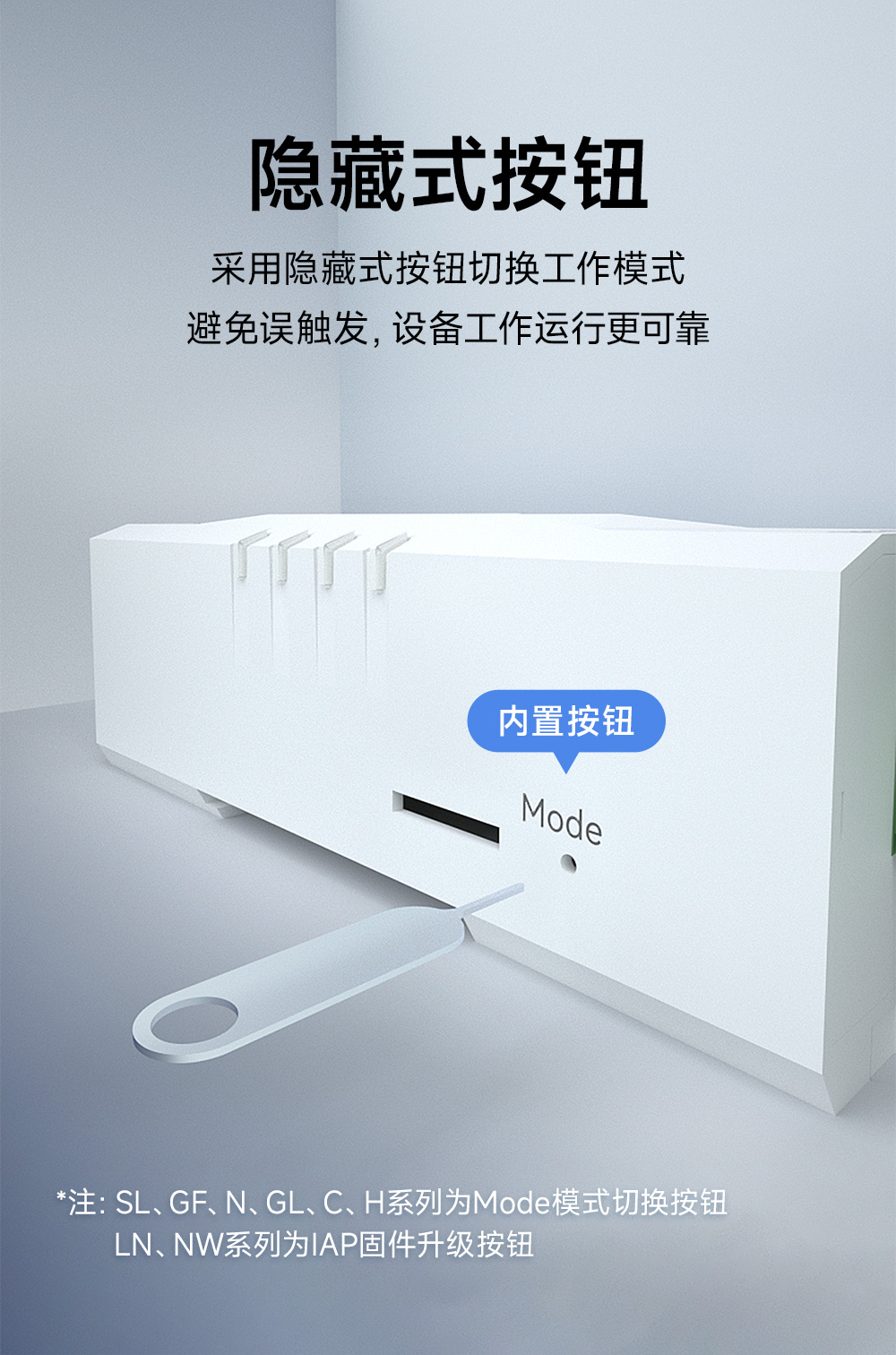

| 5 | IAP | 固件升級按鈕 | 上電時按下進入IAP模式 |
| 6 | A | RS485信號A | RS485信號A |
| 7 | B | RS485信號B | RS485信號B |
| 8 | - | GND | 電源地 |
| 9 | + | VCC | 電源正（DC 5~28V） |
| 10 | ANT | 射頻接口 | SMA-K，外螺紋內孔。 |

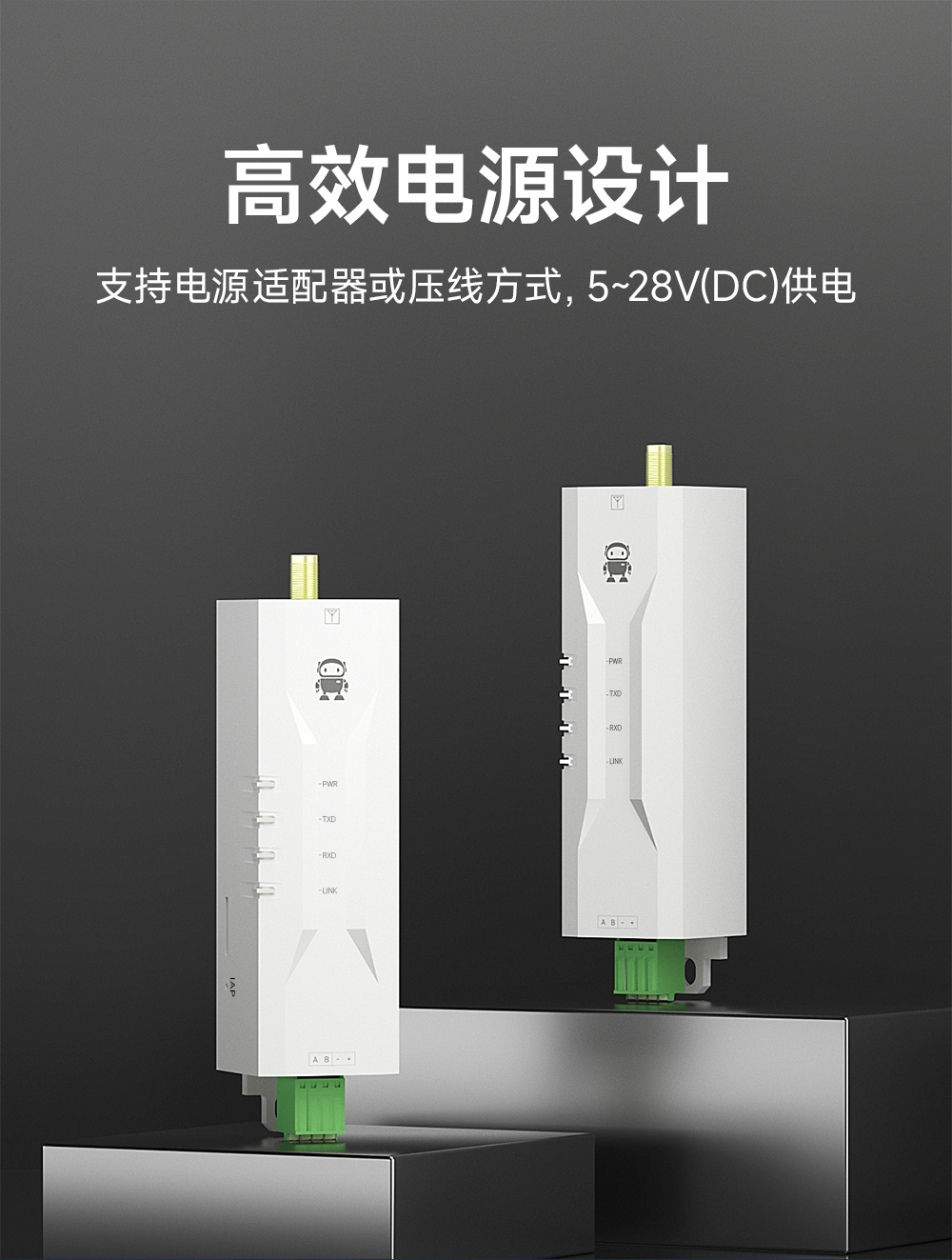

★ EWD95M-xxxLN22(xxx)可以使用5～28V（DC）電源供電，接線端口采用接線端子連接。
