日常企業生產中，傳統的串口設備如RS485、RS232、RS422等串口通信接口已經被物聯網廣泛運用，但在現實自動化生產中，經常需要實現幾百米甚至上千米的數據通訊，若要實現遠程監控，就會面臨這些問題：
（1）通訊距離太遠
（2）數據點分散
（3）組網中布線過于復雜
（4）布線限制性大
（5）經常會出現線路損壞的問題
（6）難以查找和維修
當物聯網技術出來過后，這個難題被RS485轉LoRaWAN數據采集器迎刃而解，用LoRa無線技術加上LoRaWAN網關，成功將復雜的布線取消掉，實現無線通訊取代有線通訊。
RS485轉LoRaWAN的數據采集器是一種上行無線接口采用標準的LoRaWAN協議、下行接口采用RS485接口的數據采集器，其可以將ModBus協議通過LoRaWAN無線網絡透傳給服務器，實現工業現場控制信號的無線。

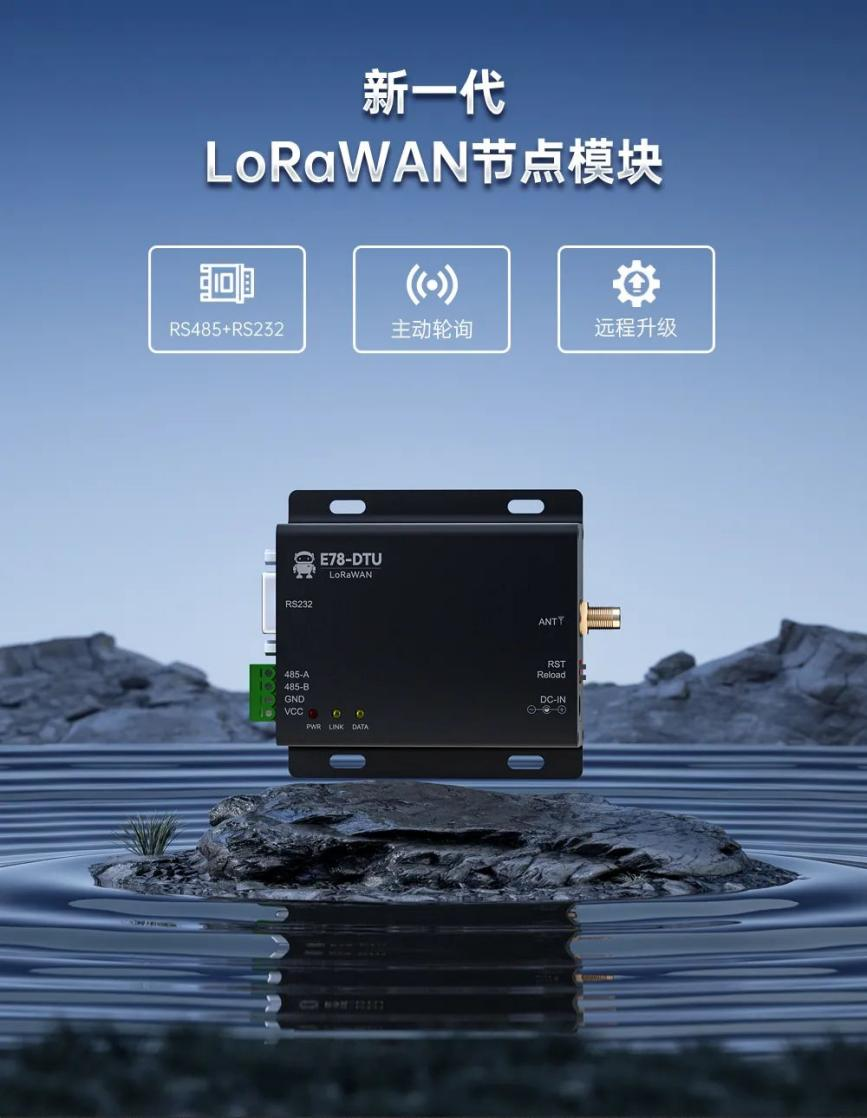

億佰特研發的E78-DTU(470LN22)就是一款適用于工業環境的數據采集器，其上行無線接口采用標準的LoRaWAN協議，支持CN470地區文件通訊頻段，配置1路RS485串口，在復雜的工業現場中也能提供有效的通訊覆蓋。其具備以下特性：
（1）支持LoRaWAN 1.0.2/1.0.3協議
（2）RS485到LoRaWAN雙向透傳
（3）LoRaWAN CLASS A與CLASS C兩種模式
（4）LoRaWAN OTAA與ABP兩種入網方式
（5）ModBus 輪詢，最多支持64條輪詢指令
（6）主動查詢功能，可從遠程服務器下發讀取指令讀取RS485總線數據
LORAWAN網關模塊產品的指令儲存功能是一個值得使用的功能，在沒有收到LoRaWAN網關轉發的指令時，也可以主動輪詢RS485總線上的設備，以到達定時上報RS485總線設備數據的目的，從而可以減少LoRaWAN網關的工作量，較少下發指令次數，減少網絡使用帶寬，避免網絡擁堵的情況。

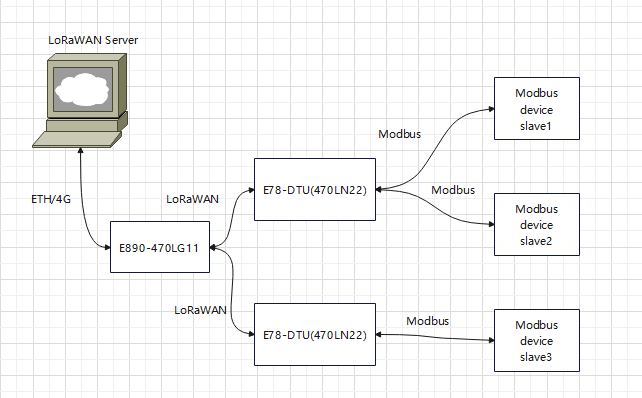

如上圖所示，一個典型的LoRaWAN組網案例，一些ModBus從機設備布置在工業現場，由于設備處于分散的地方，想要做到數據傳輸?shù)椒?wù)器并且能夠較少布線，這時我們就需要一個能夠讀取ModBus設備的數據，另一端還能夠上傳到LoRaWAN網關的中間設備來取代服務器與設備間的直接通訊，所以我們可以選擇E78-DTU（470LN22）來作為一個中間設備來配合LoRaWAN網關設備將采集到的數據傳輸?shù)椒?wù)器。當然E78-DTU（470LN22）具備雙向透傳的功能，云端服務器也可以主動下發采集指令讀取ModBus從機設備數據。
在工業物聯網應用場景中，在組網解決方案中引入RS485轉LoRaWAN數據采集器，可以帶來以下優勢：
（1）無線組網，降低布線成本；
（2）即使在工業現場復雜環境下，LoRa信號也可以提供較強的覆蓋能力；
（3）可以方便快速地搭建無線化工業現場控制系統；
（4）實現低功耗組網。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多LoRaWAN網關模組產品及LoRaWAN技術應用資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
