在物聯網應用開發中，LoRaWAN技術因其低功耗、遠距離傳輸?shù)忍攸c而備受關注。Chirpstack作為最流行的LoRaWAN服務器之一，與Node-RED的集成為我們提供了強大的物聯網應用開發能力。本文將詳細介紹Node-RED中Chirpstack節點的使用方法，特別是Device Event和Device Downlink這兩個重要節點的應用。
Node-RED提供了ChirpStack相關節點，本文介紹@chirpstack/node-red-contrib-chirpstack節點包，主要包括以下兩類：
（1）device event節點：用于解碼和過濾MQTT事件；
（2）device downlink節點：用于通過ChirpStack API將設備下行負載加入指定 devEUI 設備的下行隊列中。
在使用Chirpstack節點之前，需要確保：
（1）已正確安裝Node-RED；
（2）已配置好Chirpstack服務器；
device event節點是一個事件觸發節點，主要用于解碼和過濾MQTT事件，通常與mqtt in節點結合使用。支持以下事件類型：
Uplink：設備發送數據到網絡時觸發；
Join：設備首次加入LoRaWAN網絡時觸發；
Status：設備狀態更新事件，例如連接狀態變化；
Ack (of confirmed downlink)：設備確認接收下行消息時觸發；
Tx Ack (of downlink transmission)：設備確認接收網關下行數據包時觸發；
Error：設備發生錯誤時觸發，例如通信失敗。
(1)添加mqtt in節點到流程中；
(2)配置MQTT訂閱主題，標準格式：application/+/device/+/event/+ ；
(3)添加device event節點，并連接到mqtt in節點；
(4)配置事件過濾器，這里deivce event我們選擇uplink；
(5)添加一個debug，可以方便調試查看；

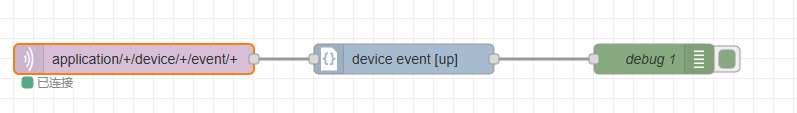

流程如下：

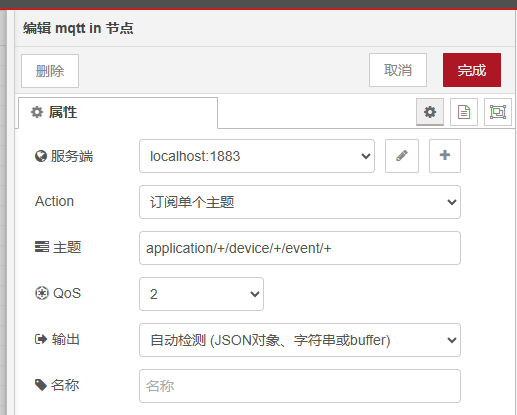

mqtt in節點配置如下：

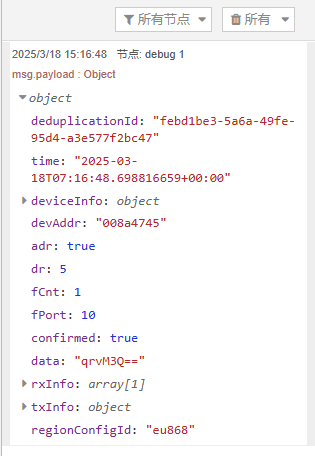

當LoRaWAN節點設備上發信息時：
device downlink節點用于通過Chirpstack API發送數據到節點設備。消息會被添加到ChirpStack的queue隊列中，等待節點設備接收。可以通過這個功能實現發送響應數據、發送控制命令、更新設備配置以及觸發設備動作等。
(1) 添加device downlink節點到流程中
(2)配置ChirpStack服務器連接：
Server：連接ChirpStack服務器，默認端口8080；
API Token：在ChirpStack管理頁面的Tenant選項中找到API Keys，點擊Add API Key生成并復制；
(3) 連接device downlink節點到function節點，以處理設備響應

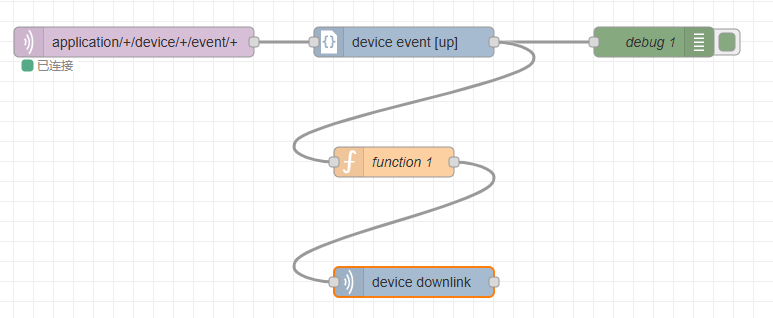

流程如下：

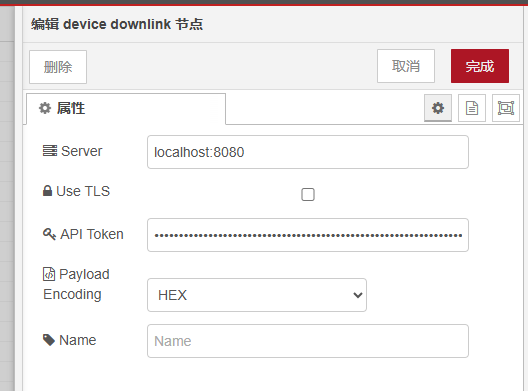

downlink節點配置如下：
輸入消息格式：

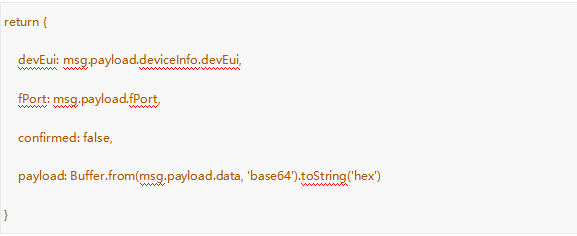

通過function函數解析出上傳信息的內容，并輸入到downlink節點中,function內容如下：
通過以上配置，可以完成一個數據回顯案例，可以將上傳的數據原路返回，通過E78-868LN22S(6601)系列LoRaWAN節點模塊進行測試，結果如下，返回的信息與發送信息內容相同。
Node-RED中Chirpstack節點使用指南總體工作流程為：
1. device event節點接收設備上行數據；
2. function節點處理數據并構造下行消息；
3. device downlink節點將消息發送回設備；
4. 設備接收到原始數據的回顯。
通過Node-RED提供的ChirpStack相關節點，開發者可以方便地監聽LoRaWAN設備事件并發送控制指令，實現LoRaWAN設備的數據交互和遠程管理。
