發射功率：0.16W 通信距離：3km
產品尺寸：100*84*25mm

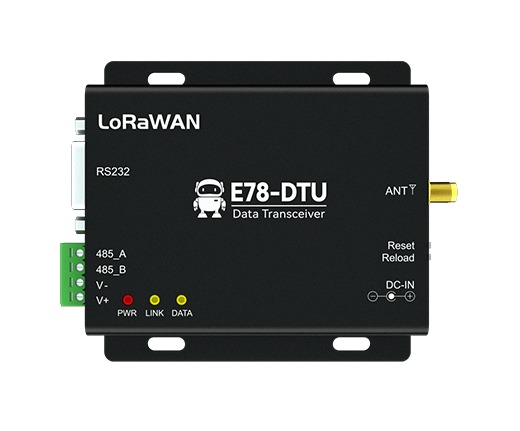

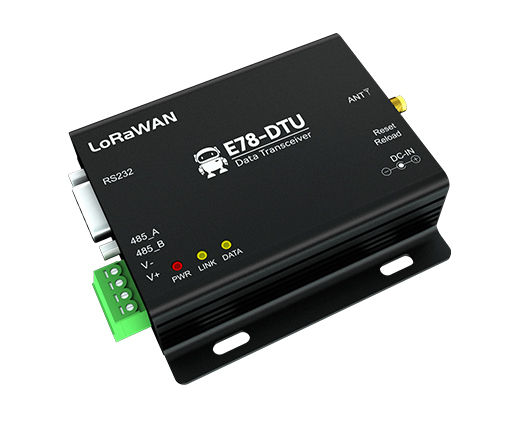

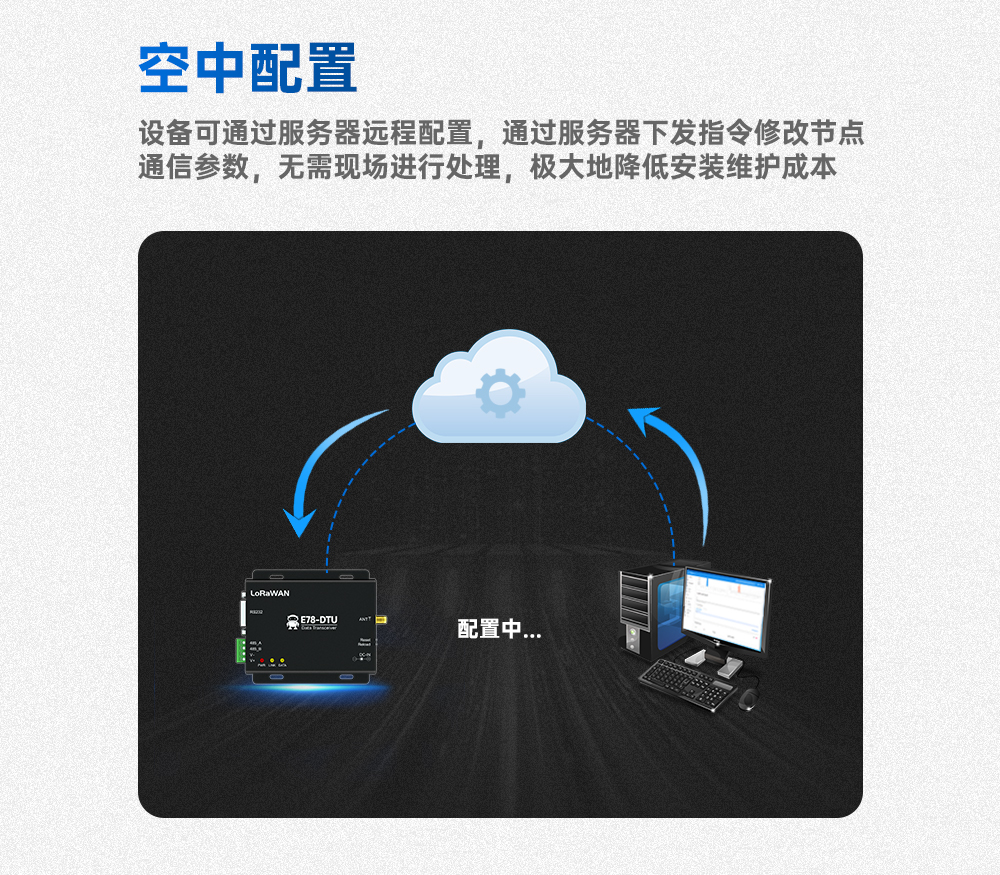

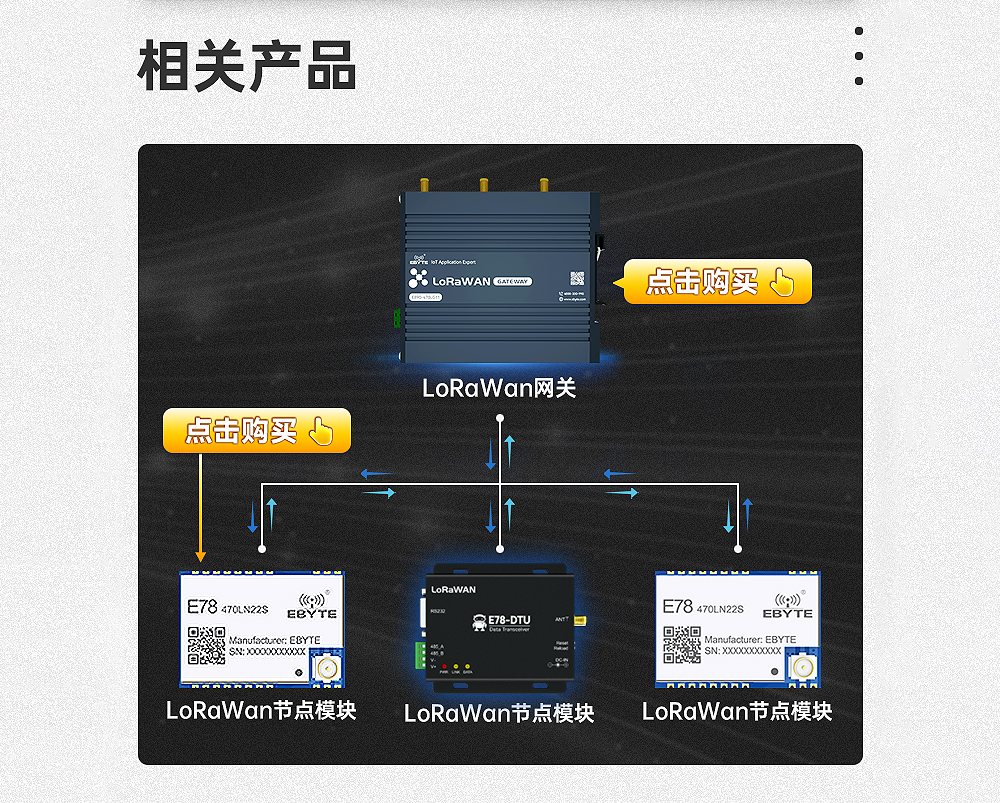

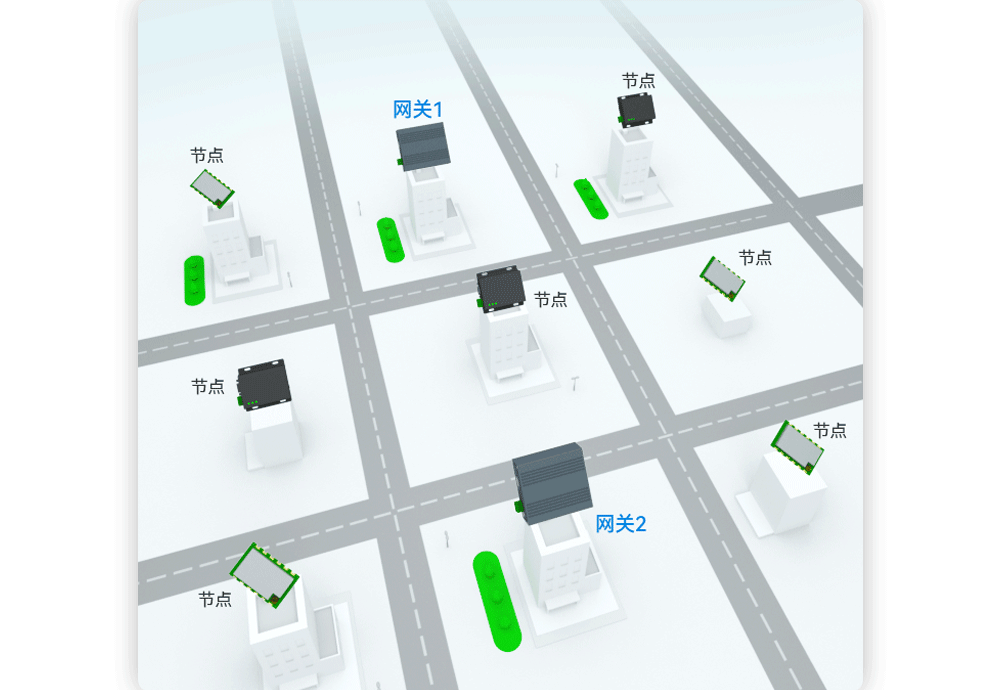

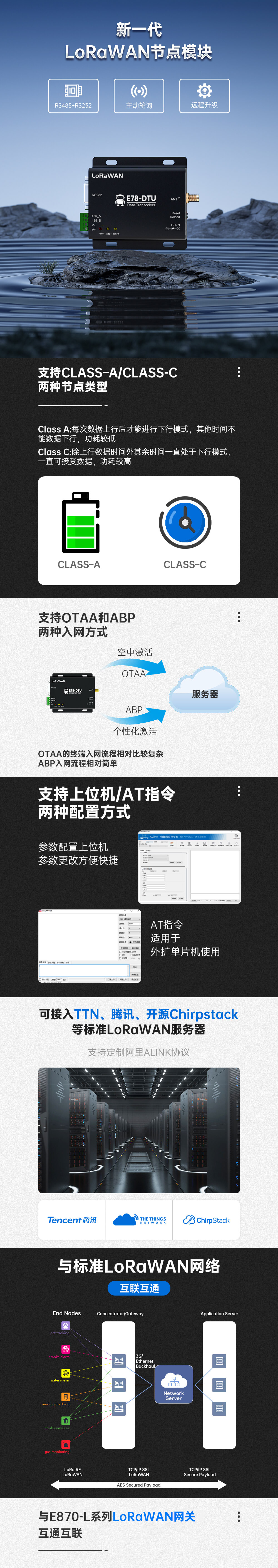

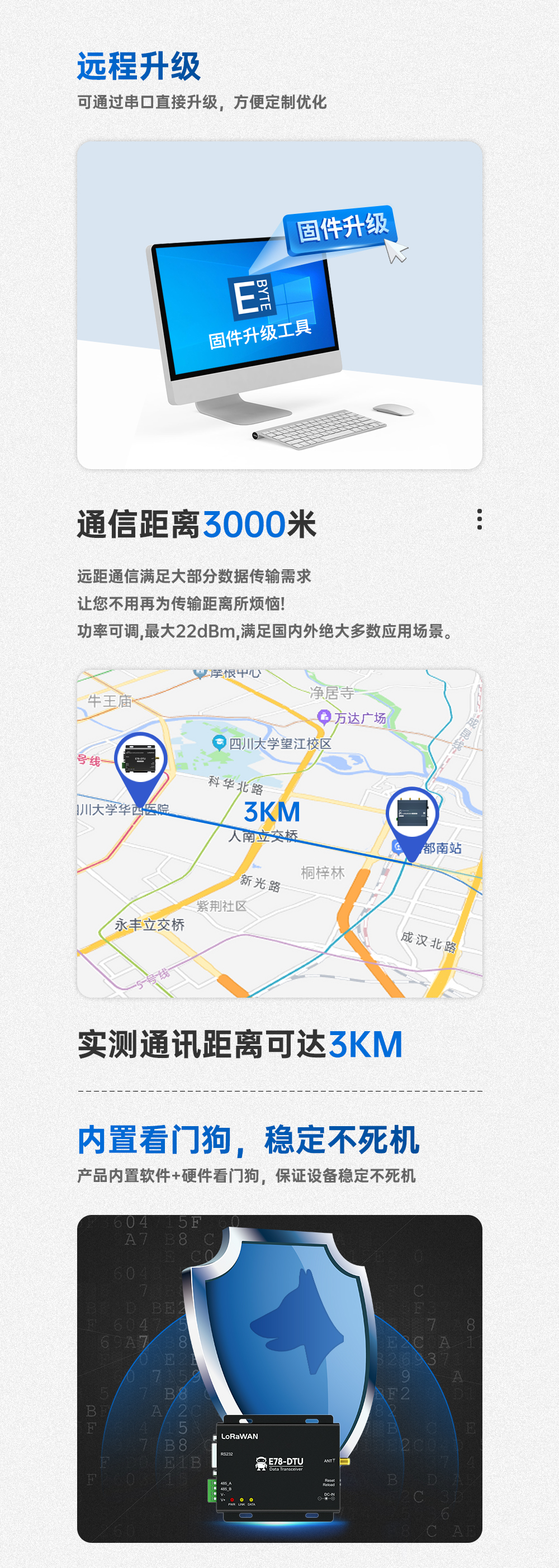

產品簡介：E78-DTU(900LN22）產品是億佰特設計生產的標準LoraWan節點電臺，基于我司的E78-868/915LN22S模塊開發而成，設備支持EU868/IN865/RU864/US915/AU915/AS923/KR920七個地區文件；設備支持CLASS–A/CLASS-C節點類型，支持ABP/OTAA兩種入網方式；該電臺外部通信接口采用RS485/RS232通信，用戶通過AT指令或者上位機簡單配置即可接入標準LoraWan網絡中，同時該電臺具備透?jìng)?、主?dòng)輪詢等功能。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，批量可發起生產。
| 序號 | 項目 | 規格 | 說明 |
| 1 | 產品尺寸 | 100*84*25mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 120g | 重量公差5g |
| 3 | 工作溫度 | -40°C~85C | 滿足工業級使用需求 |
| 4 | 天線阻抗 | 50 Q | 標準502特征阻抗 |
| 5 | 電壓范圍 | 8~28V DC | 建議使用12V或24V |
| 6 | 電流參數 | 發射電流: 15mA@12V 守候電流: 10mA@12V | |
| 7 | 通訊接口 | RS232/RS485 | 標準DB9孔式/3.81mm鳳凰接線端子 |
| 8 | 波特率 | 出廠默認9600 | |
| 9 | 地址碼 | 出廠默認0 | 共計65536個地址碼可設置 |

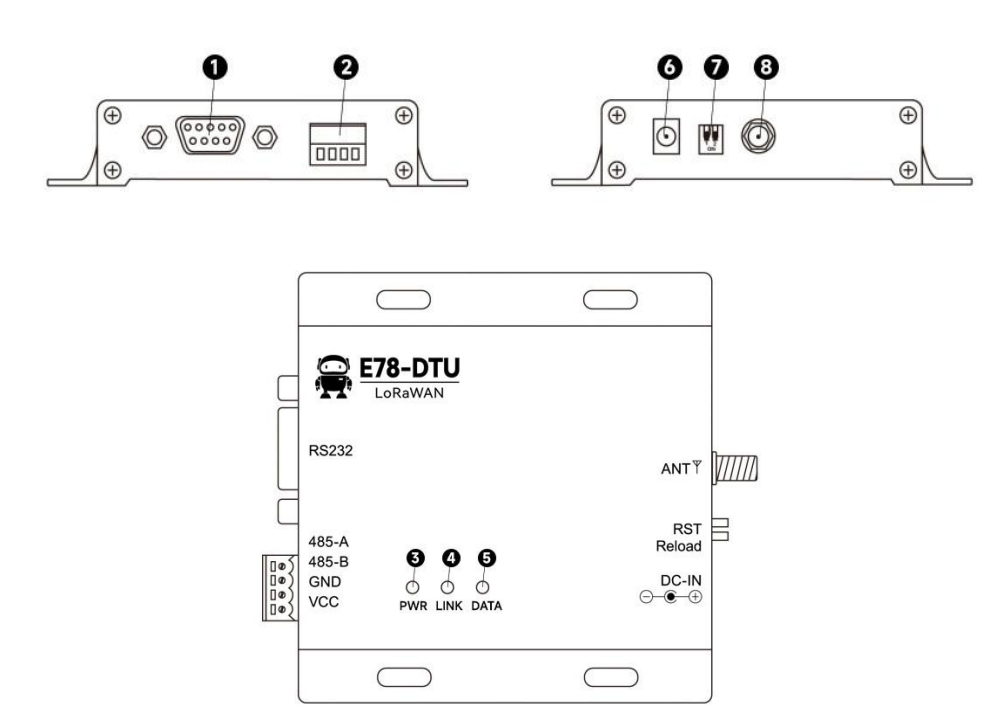

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | DB-9 母型插座 | RS-232 接口 | 標準 RS-232 接口 |
| 2 | 3.81 接線端子 | RS-485、電源接口 | 標準 RS-485 接口與壓線式電源接口 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 4 | LINK-LED | 狀態鏈接指示燈 | 黃色，連接上網關時常亮 |
| 5 | DATA-LED | 數據收發指示燈 | 黃色，數據收發時閃爍 |
| 6 | DC - IN 電源接口 | 電源接口 | 直插式圓孔，外徑 5.5mm，內徑 2.5mm |
| 7 | 撥碼開關 | 撥碼開關 | Reload (恢復出廠設置)和 RST (復位)撥碼開關 |
| 8 | 天線接口 | SMA-K 接口 | 外螺紋內孔，長 10mm，特征阻抗 50Ω |
