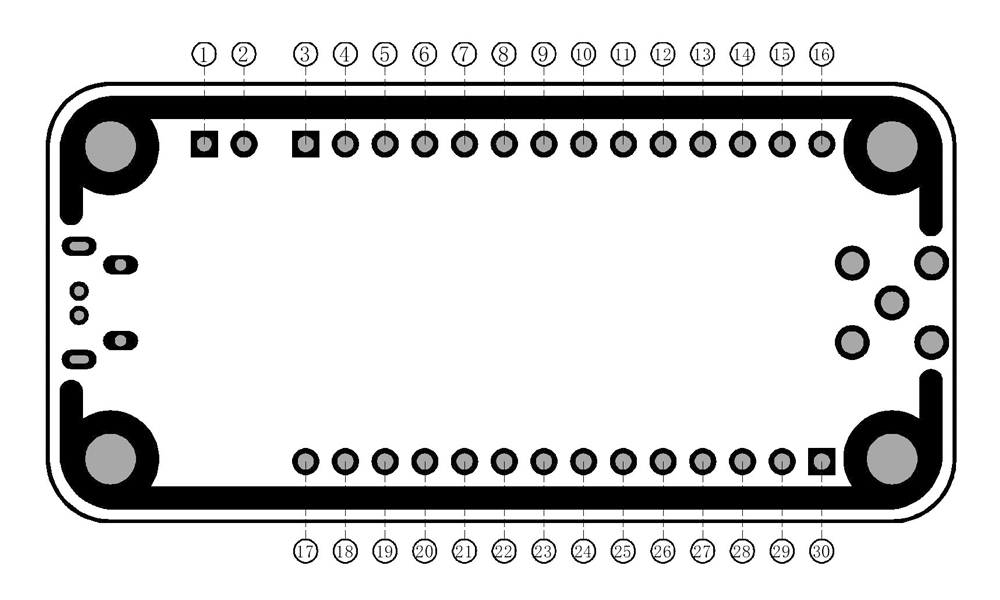

| 引腳序號 | 定義 | 功能說明 |
| 1 | 3.3V | 3.3V供電引出腳 |
| 2 | VCC | 模塊供電引腳，需要與1號腳短接給模塊供電 |
| 3 | REST | MCU外部復位引腳 |
| 4 | SWCLK | MCU的SWCLK引腳 |
| 5 | SWDI0 | MCU的SWDIO引腳 |
| 6 | GND | 底板參考地 |
| 7 | PC13 | 模塊普通I0 |
| 8 | PA15 | 模塊普通I0 |
| 9 | PB0 | 模塊普通I0 |
| 10 | PB2 | 模塊普通I0 |
| 11 | PB12 | 模塊普通I0 |
| 12 | PA10 | 模塊普通I0 |
| 13 | PA11 | 模塊普通I0 |
| 14 | PA12 | 模塊普通I0 |
| 15 | PA9 | 模塊普通I0 |
| 16 | PA8 | 模塊普通I0 |
| 17 | GND | 底板參考地 |
| 18 | 3.3V | 3.3V供電引出腳 |
| 19 | TXD | 模塊低功耗串口 TXD |
| 20 | RXD | 模塊低功耗串口 RXD |
| 21 | PB3 | 模塊普通I0 |
| 22 | PB4 | 模塊普通I0 |
| 23 | PB5 | 模塊普通I0 |
| 24 | PB6 | 模塊普通I0 |
| 25 | PB7 | 模塊普通I0 |
| 26 | PB8 | 模塊普通I0 |
| 27 | PA0 | 模塊普通I0 |
| 28 | PA1 | 模塊普通I0 |
| 29 | PA4 | 模塊普通I0 |
| 30 | PA5 | 模塊普通I0 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http:///apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率Hz | 發射功率dBm | 通信距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|

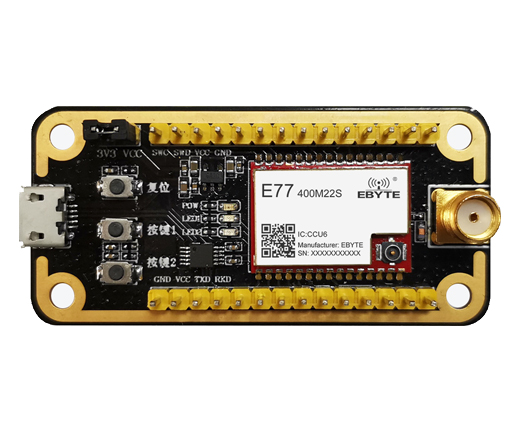

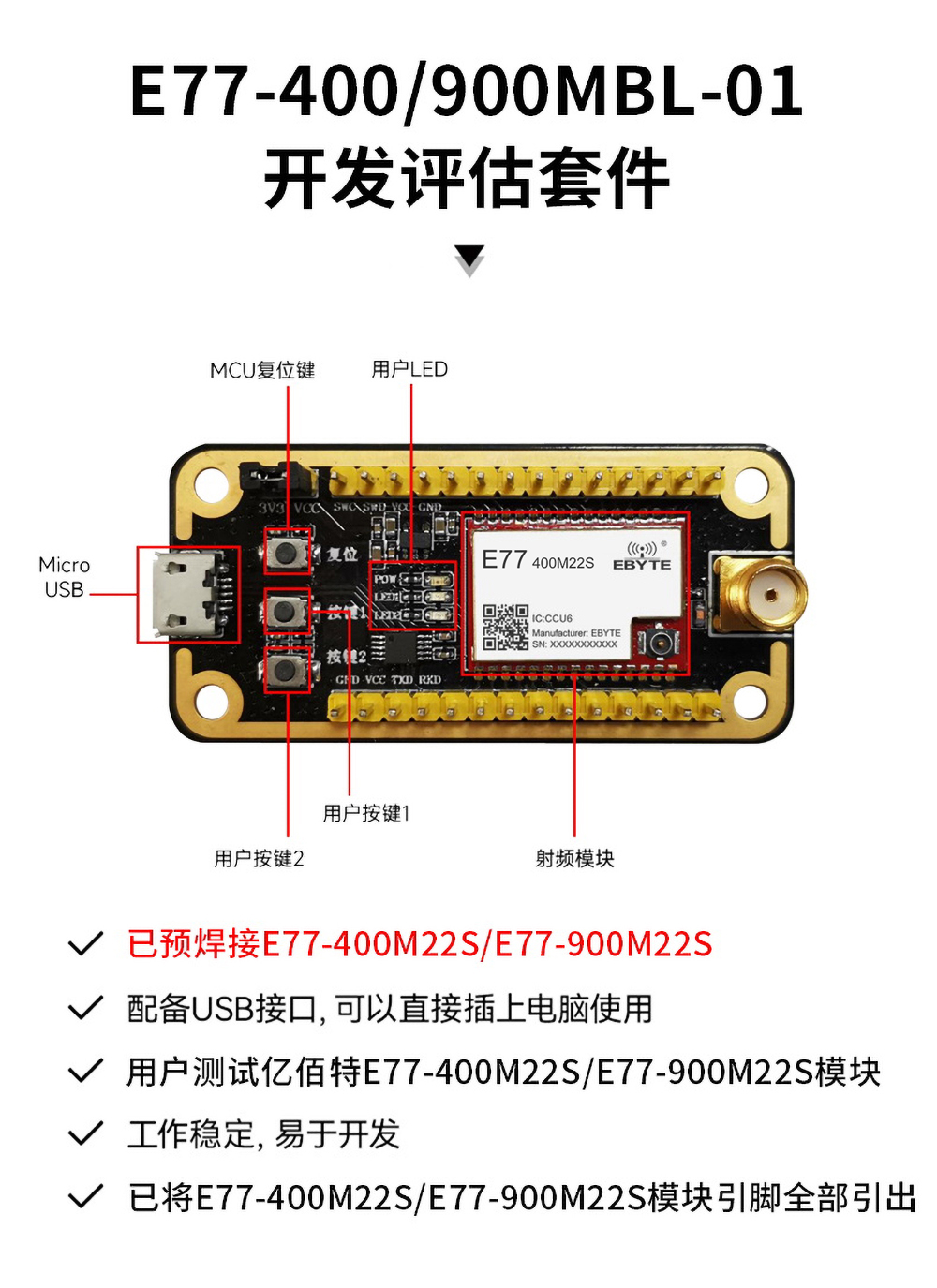

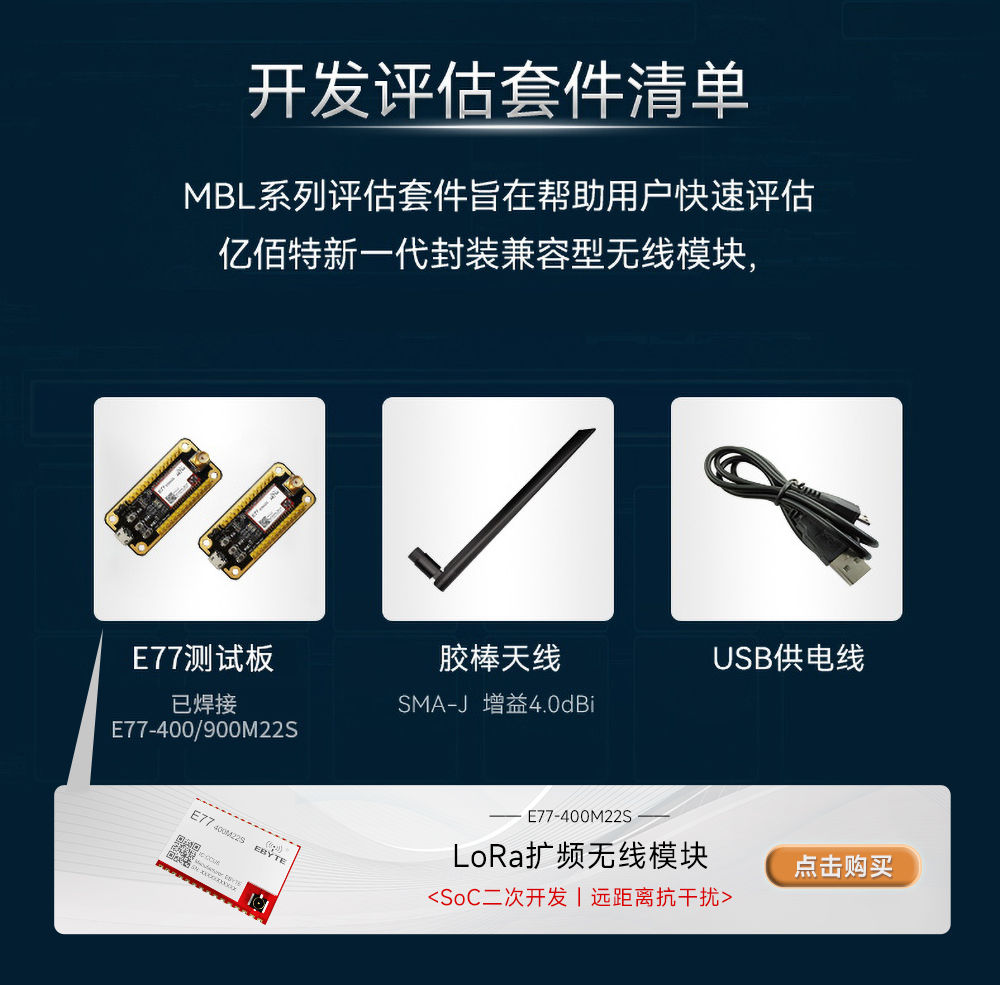

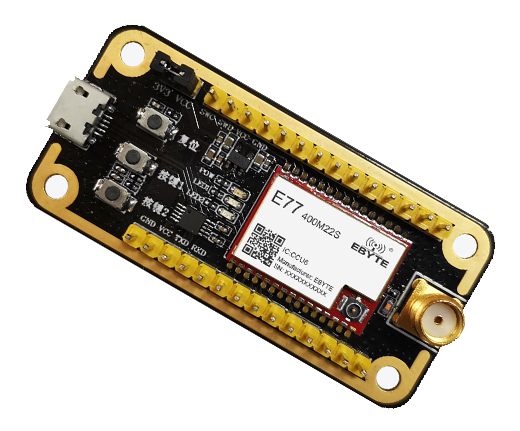

| E77-900MBL-01 | USB | - | - | - | - | - | - | - | E77-900M22S開發評估套件 | ||
| E77-400MBL-01 | USB | - | - | - | - | - | - | - | E77-400M22S開發評估套件 | ||
| E77-900M22S | UART、SPI、I2C、GPIO、ADC | STM32WLE5CCU6 | 850M 930M | 22 | 5.6 | 1.2k | 貼片式 | 14*20 | 抗干擾能力強，接口資源豐富 | ||
| E77-400M22S | UART、SPI、I2C、GPIO、ADC | STM32WLE5CCU6 | 410M 510M | 22 | 5.6 | 1.2k | 貼片式 | 14*20 | 抗干擾能力強，接口資源豐富 |
