當前位置： 首頁 >產品中心 >輔助開發及測試>E220>E220-400MBL-02

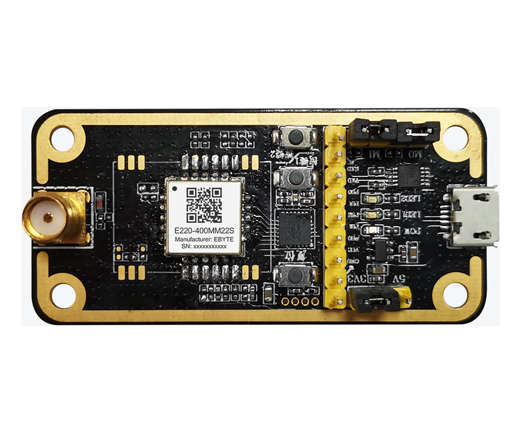

E220-400MBL-02 lora無線模塊測試版

接口：USB

芯片：LLCC68

工作頻段：400MHz

產品重量：126±0.1g

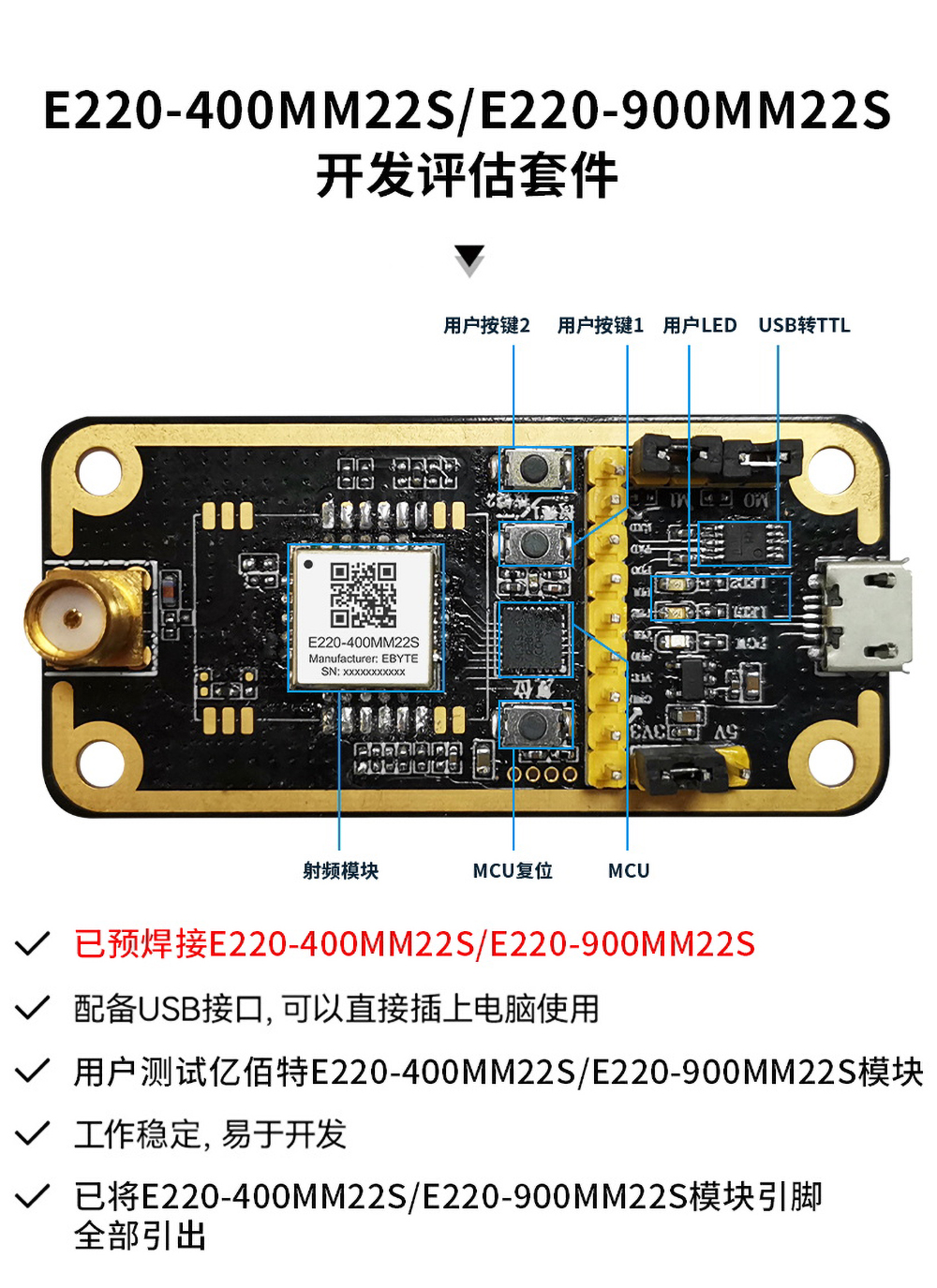

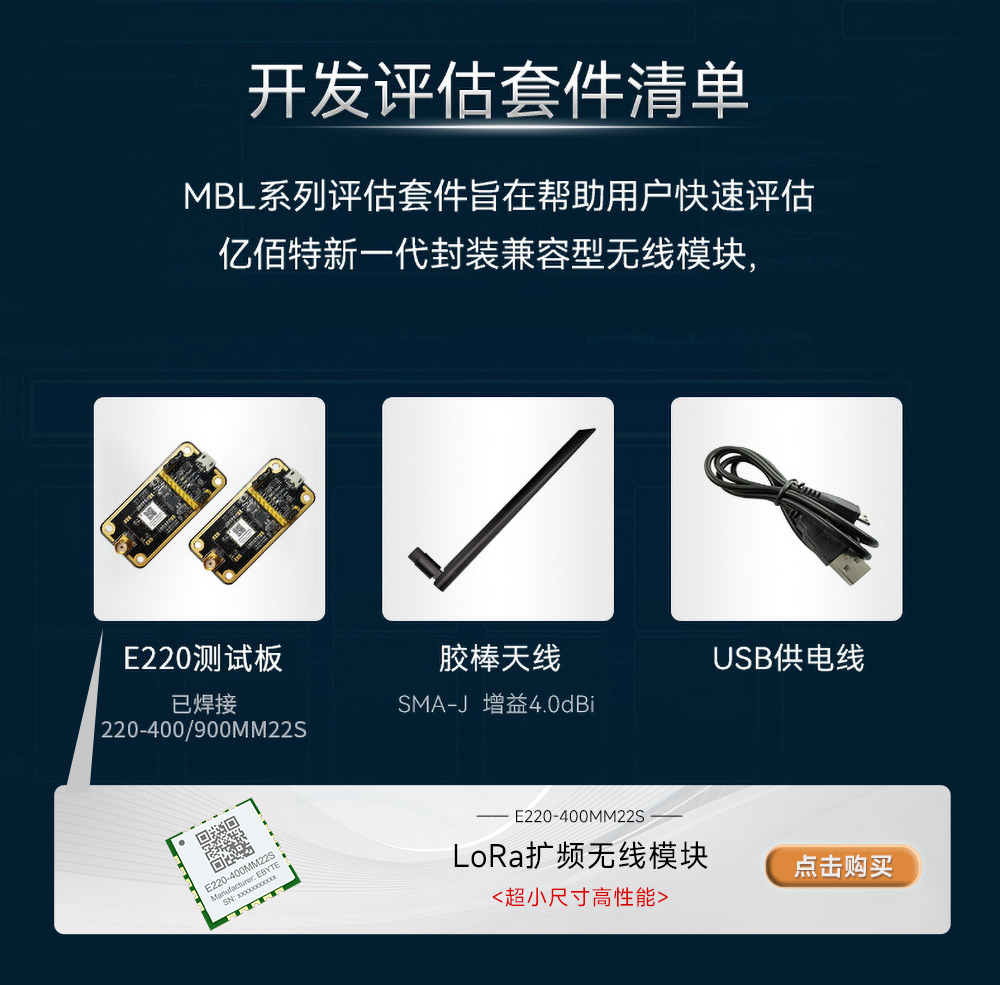

產品簡介：MBL 系列評估套件旨在幫助用戶快速評估億佰特新一代封裝兼容型無線模塊。板上大部分管腳均已引出至兩側排針，開發人員可以根據實際需求，輕松通過跳線連接多種外圍設備。該lora模塊套件提供完整的軟件應用示例，助力客戶快速上手無線數據通信開發。根據客戶需求可以板載不同類型的 Sub-1G 無線模組。已支持的模組都具有引腳兼容的封裝，可快速替換。

E29-引流圖

E22-M系列l(wèi)ora模塊E32-M系列l(wèi)ora模塊擴頻技術無線通信模塊

lora模塊測試版
lora模塊測試版
lora擴頻模塊

引腳無線通信模塊

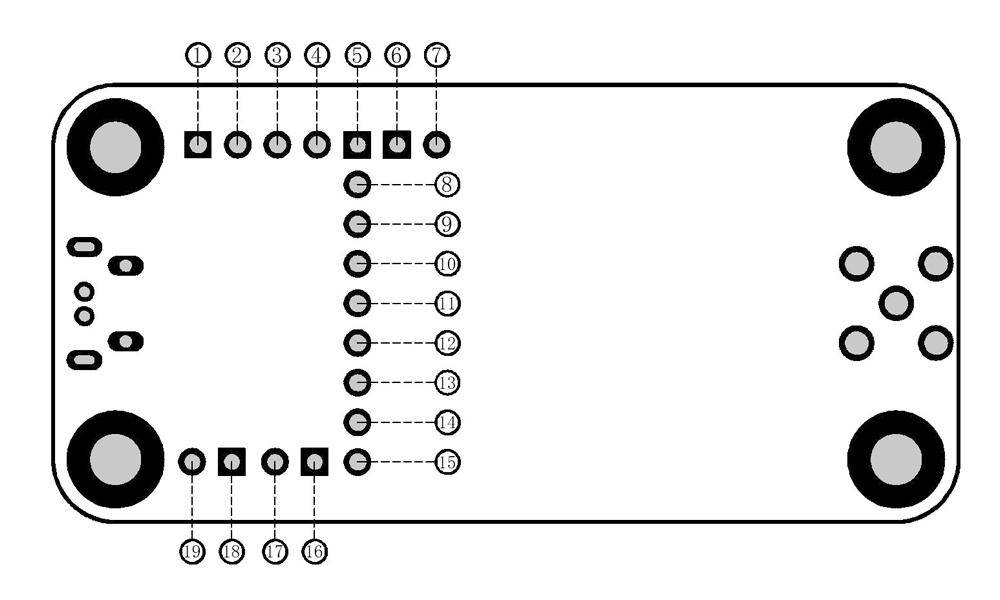

引腳序號定義功能說明
1VCC模塊供電引腳，需要與2號腳短接給模塊供電
23.3 V3.3V 電引出腳
33.3 V3.3V 電引出腳
4VIOMCU供電引腳，需要與3號腳短接給MCU供電
5GND底板參考地
6RESTMCU外部復位引腳
7SWIMMCU的SWIM引腳
8VIOMCU 供電引腳
9PC0模塊復位引腳
10PB7模塊MISO引腳
11PB6模塊MOSI引腳
12PB5模塊SCLK引腳
13PB4模塊NSS引腳
14TXDMCU串口TXD
15RXDMCU串口RXD
16M1模塊模式切換引腳（詳見模塊產品手冊）
17GND底板參考地
18M0模塊模式切換引腳（詳見模塊產品手冊)
19GND底板參考地


       產品說明書
      【用戶手冊】E220-400MBL-02_Usermanual_CN  下載



       開發測試
    【電路原理圖】E220-400MBL-02  下載
    【開源代碼示例】E220-400MBL-02_代碼工程  下載
