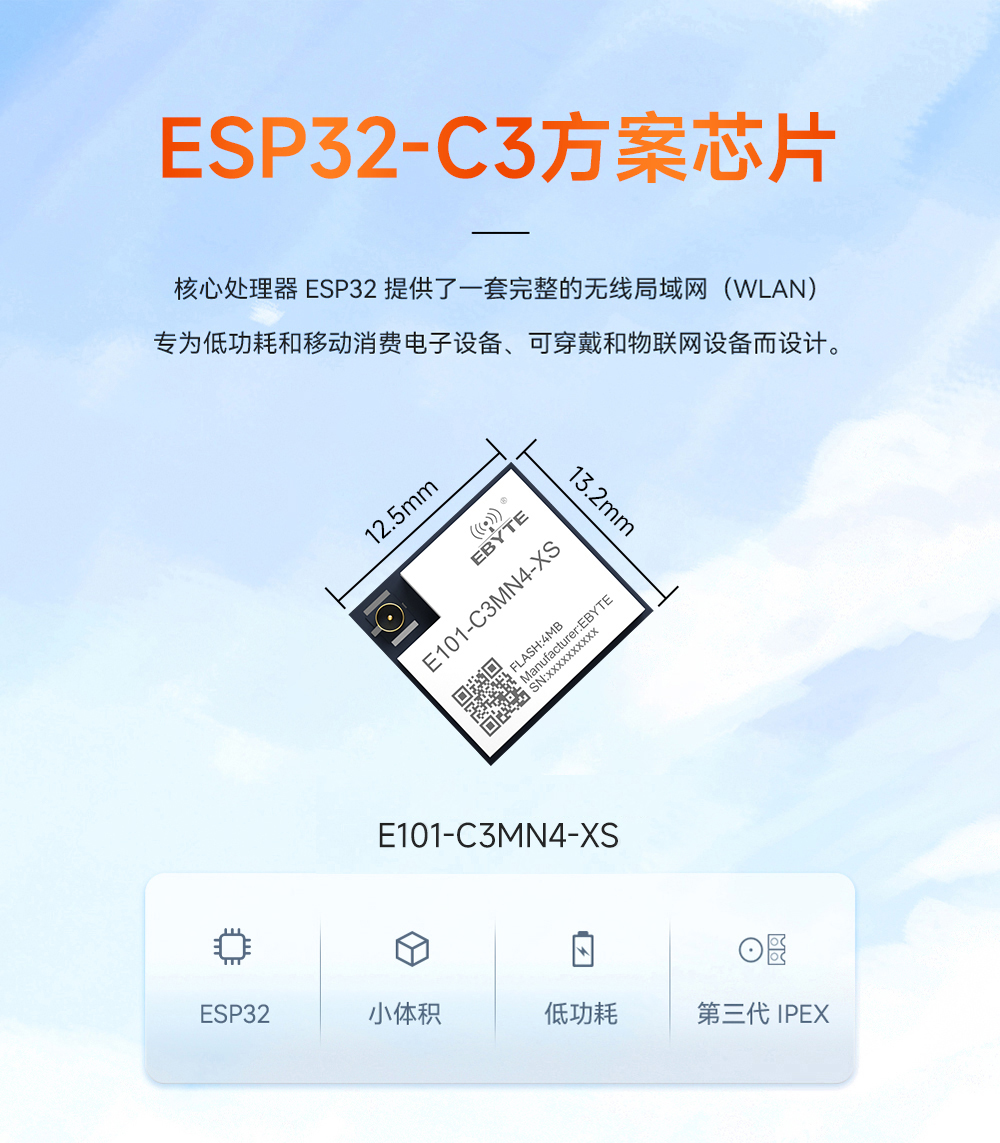

芯片方案：ESP32-C3
工作頻率：2.4~2.5GHz
支持協議：協議IEEE802.11b/g/n
通信距離：300m
接口類型：UART I/O
產品重量：1.5±0.1g

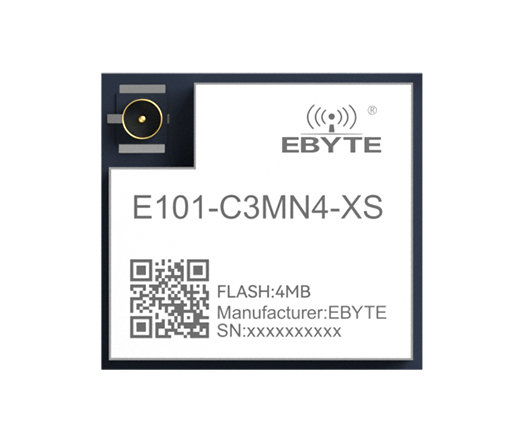

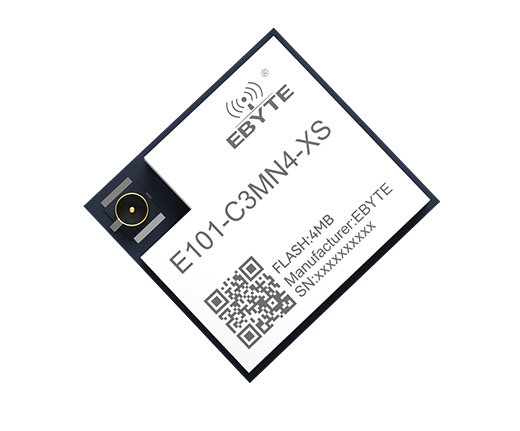

產品簡介：E101-C3MN4-XS是基于ESP32-C3芯片方案的通用型WiFi模組，體積小，具有豐富的外設接口，配置4MB嵌入式flash，搭載RISC-V 32位單核處理器。可用于智能家居、工業自動化、醫療保健、消費電子產品等領域。
| 主要參數 | 參數值 |

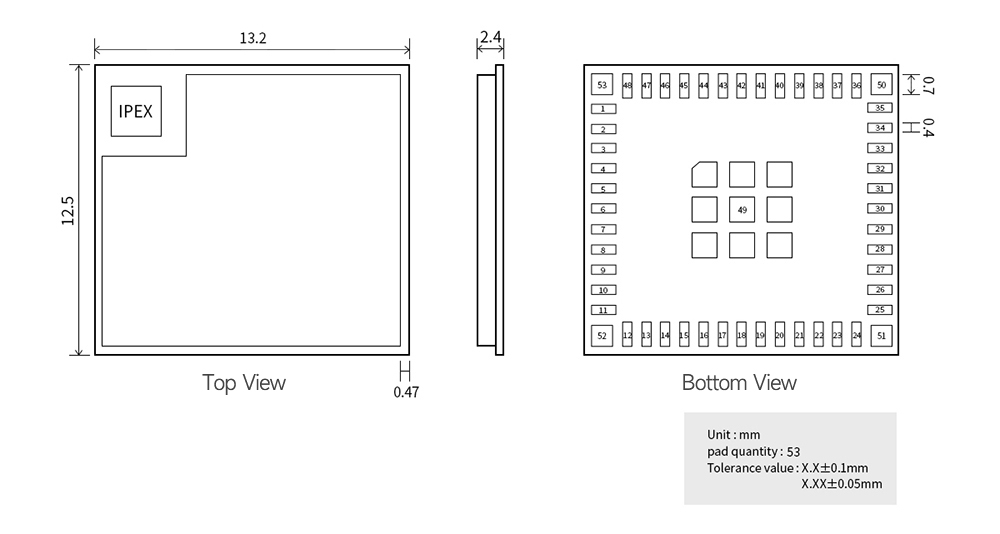

| 產品尺寸 | 12.5*13.2*2.4mm |
| 天線 | 第三代IPEX |
| 工作電壓 | 3.0~3.6Vdc |
| 傳輸距離 | 300米 |
| 頻段 | 2.4~2.5GHz |
封裝方式 | 貼片封裝 |
| 通信制式 | WiFi |
| 適用地區 | 中國 |
| 發射功率 | 20dBm |
| 溫度范圍 | -40℃~85℃ |
| 序號 | 名稱 | 類型 | 功能 |
| 1, 2, 11, 14, 36-53 | GND | P | 接地 |
| 3 | 3V3 | P | 供電 |
| 4, 7, 9, 10, 15, 17, 24, 25, 28, 29, 32-35 | NC | - | 空管腳 |
| 5 | IO2 | I/O/T | GPIO2, ADC1_CH2, FSPIQ |
| 6 | IO3 | I/O/T | GPIO3, ADC1_CH3 |
| 8 | EN | I | 高電平：芯片使能；低電平：芯片關閉；注意不能讓 EN 管腳浮空。 |
| 12 | IO0 | I/O/T | GPIO0, ADC1_CH0, XTAL_32K_P |
| 13 | IO1 | I/O/T | GPIO1, ADC1_CH1, XTAL_32K_N |
| 16 | IO10 | I/O/T | GPIO10, FSPICS0 |
| 18 | IO4 | I/O/T | GPIO4, ADC1_CH4, FSPIHD, MTMS |
| 19 | IO5 | I/O/T | GPIO5, ADC2_CH0, FSPIWP, MTDI |
| 20 | IO6 | I/O/T | GPIO6, FSPICLK, MTCK |
| 21 | IO7 | I/O/T | GPIO7, FSPID, MTDO |
| 22 | IO8 | I/O/T | GPIO8 |
| 23 | IO9 | I/O/T | GPIO9 |
| 26 | IO18 | I/O/T | GPIO18, USB_D |
| 27 | IO19 | I/O/T | GPIO19, USB_D+ |
| 30 | RXD0 | I/O/T | GPIO20, U0RXD |
| 31 | TXD0 | I/O/T | GPIO21, U0TXD |
1 P：電源；I：輸入；O：輸出；T：可設置為高阻。
| 產品說明書 |
【用戶手冊】E101-C3系列_Datasheet_CN  |
| 【AT指令】AT指令集 |
| 工具軟件 |
| 【封裝文件】E101-C3系列封裝 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http:///apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |
| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試?？梢宰孕袦y(cè)試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透?jìng)髂Ｊ较?，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率 Hz | 發射功率 dBm | 通信距離 km | 通信協議 | 天線形式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E101-C6MN4-PS-TB | USB | ESP32-C6 | - | - | - | - | - | 48.81*25.5 | 通用型Wi-Fi6和BLE 5.3雙核WiFi模塊 | ||
| E101-C6WN8-PS-TB | USB | ESP32-C6 | - | - | - | - | - | 52.9*25.4 | 通用型Wi-Fi6和BLE 5.3雙核WiFi模塊 | ||
| E101-C6WN8-XS | UART I/O | ESP32-C6 | 2.4G | 20 | 0.26 | 802.11b/g/n + BLE5.3 | IPEX | 18*19.2*3.2 | WI-FI6+BLE5.3雙模WiFi模塊 | ||
| E101-C6WN8-PS | UART I/O | ESP32-C6 | 2.4G | 20 | 0.3 | 802.11b/g/n + BLE5.3 | PCB | 18*25.5*3.1 | WIFI6+BLE5.3雙模WiFi模塊 | ||
| E101-C6MN4-XS | UART I/O | ESP32-C6 | 2.4G | 20 | 0.18 | 802.11b/g/n + BLE5.3 | IPEX | 12.5*13.2*2.4 | WI-FI6+BLE5.3雙模WiFi模塊 | ||
| E101-C6MN4-PS | UART I/O | ESP32-C6 | 2.4G | 20 | 0.2 | 802.11b/g/n + BLE5.3 | PCB | SMD | WIFI6+BLE5.3雙模WiFi模塊 | ||
| E101-S3WN8-XS | UART I/O | ESP32-S3 | 2.4G | 20 | 0.2 | 802.11b/g/n + BLE5.0 | IPEX | 18*19.2*3.2 | 通用型Wi-Fi+藍牙雙核模組 | ||
| E101-S3WN8-PS | UART I/O | ESP32-S3 | 2.4G | 20 | 0.2 | 802.11b/g/n + BLE5.0 | PCB | 18*25.5*3.1 | 通用型Wi-Fi+藍牙雙核模組 | ||
| E101-S3MN8-XS | UART I/O | ESP32-S3 | 2.4G | 20 | 0.2 | 802.11b/g/n + BLE5.0 | IPEX | 15.4*15.4*2.4 | 通用型Wi-Fi+藍牙雙核模組 | ||
| E101-S3MN8-PS | UART I/O | ESP32-S3 | 2.4G | 20 | 0.2 | 802.11b/g/n + BLE5.0 | PCB | 15.4*20.5*2.4 | 通用型Wi-Fi+藍牙雙核模組 | ||
| E101-32WN4-XS-IE | UART I/O | ESP32-D0WD-V3 | 2.4G | 20 | 0.4 | 協議 IEEE802.11b/g/n | 第一代IPEX | 18*31.4 3.3 | 通用型 Wi-Fi 模組 | ||
| E101-32WN4-XS-UE | UART I/O | ESP32-D0WD-V3 | 2.4G | 20 | 0.4 | 協議 IEEE802.11b/g/n | 第一代IPEX | 19.2*18*3.2 | 通用型 Wi-Fi 模組 | ||
| E101-32WN4-PS-E | UART I/O | ESP32-D0WD-V3 | 2.4G | 20 | 0.4 | 協議 IEEE802.11b/g/n | PCB | 25.5*18*3.1 | 通用型 Wi-Fi 模組 | ||
| E101-C3MN4-XS | UART I/O | ESP32-C3 | 2.4G | 20 | 0.3 | 協議 IEEE802.11b/g/n | 第三代IPEX | 12.5*13.2*0.8 | 通用型 Wi-Fi 模組 | ||
| E101-C3MN4-PS | UART I/O | ESP32-C3 | 2.4G | 20 | 0.2 | 協議 IEEE802.11b/g/n | PCB | 16.6*13.2*2.4 | 通用型 Wi-Fi 模組 | ||
| ESP-WROOM-02D | UART | ESP8266 | 2.4G | 20 | 0.3 | 802.11 b/g/n | PCB | 18*20 | 低功耗，WIFI | ||
| ESP32-WROVER | UART I/O | ESP32 | 2.4G | 22 | 0.3 | 802.11b/g/n+BLE4.2 | PCB | 18*31.4 | 低功耗，WIFI+藍牙 | ||
| E101-32WN4-PS | UART I/O | ESP32 | 2.4G | 22 | 0.3 | 802.11 b/g/n/e/i BLE 4.2 | PCB | 18*25.2 | 低功耗，WIFI+藍牙 |
