傳輸類型：NB-IoT
工作頻段：B3、B5、B8
USIM接口：支持1.8V/3V自適應USIM卡
產品尺寸：17.7*15.8*2mm
產品重量：1.3±0.1g

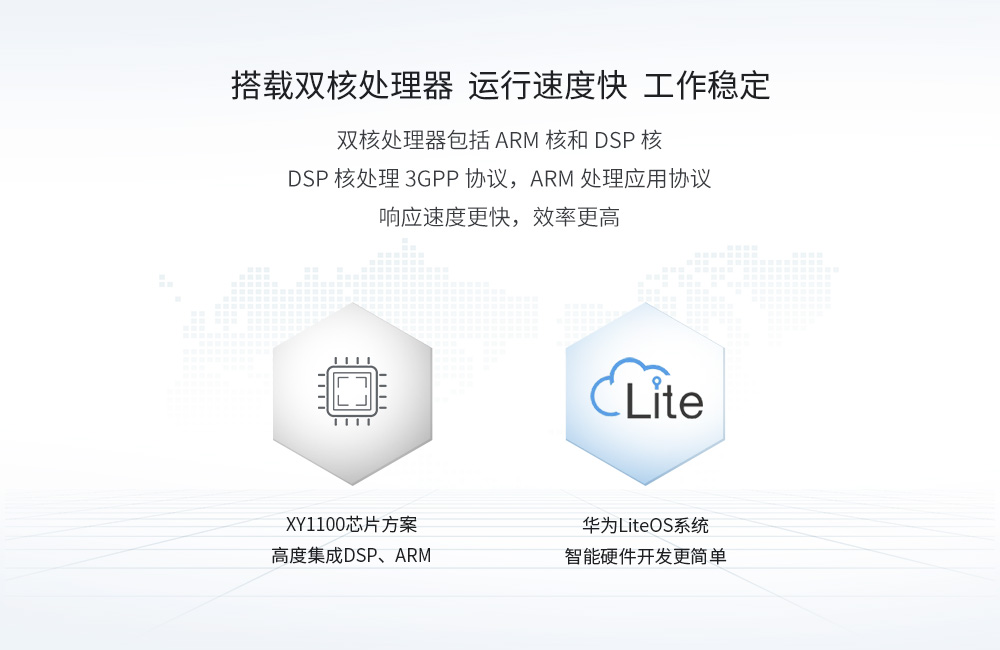

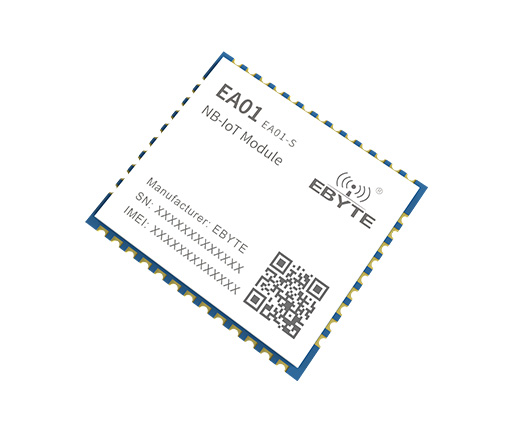

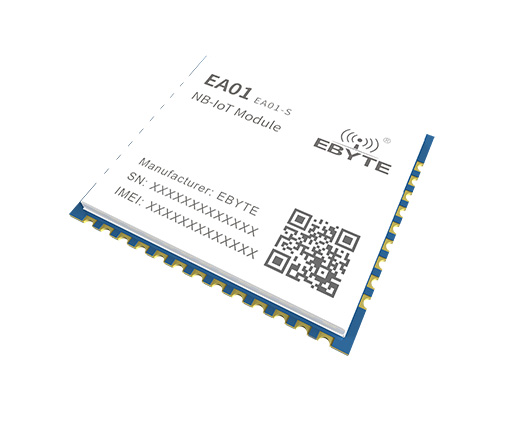

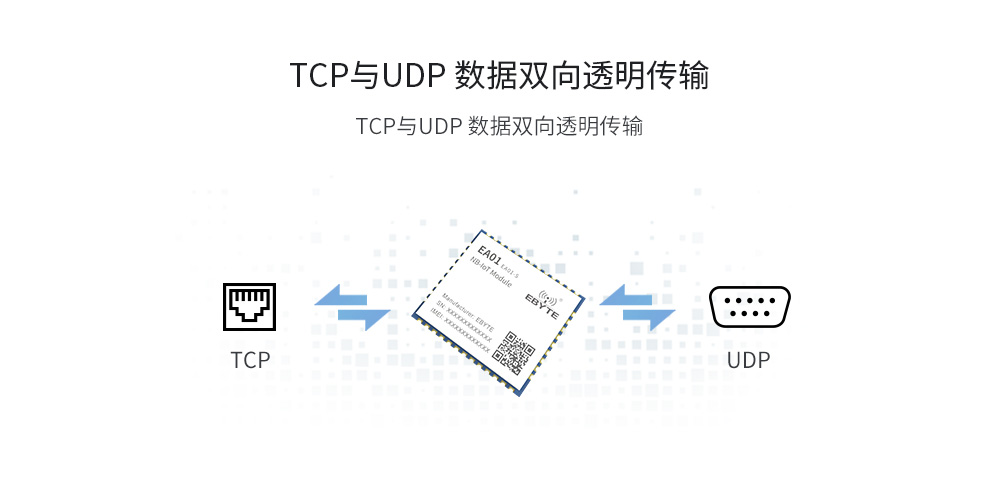

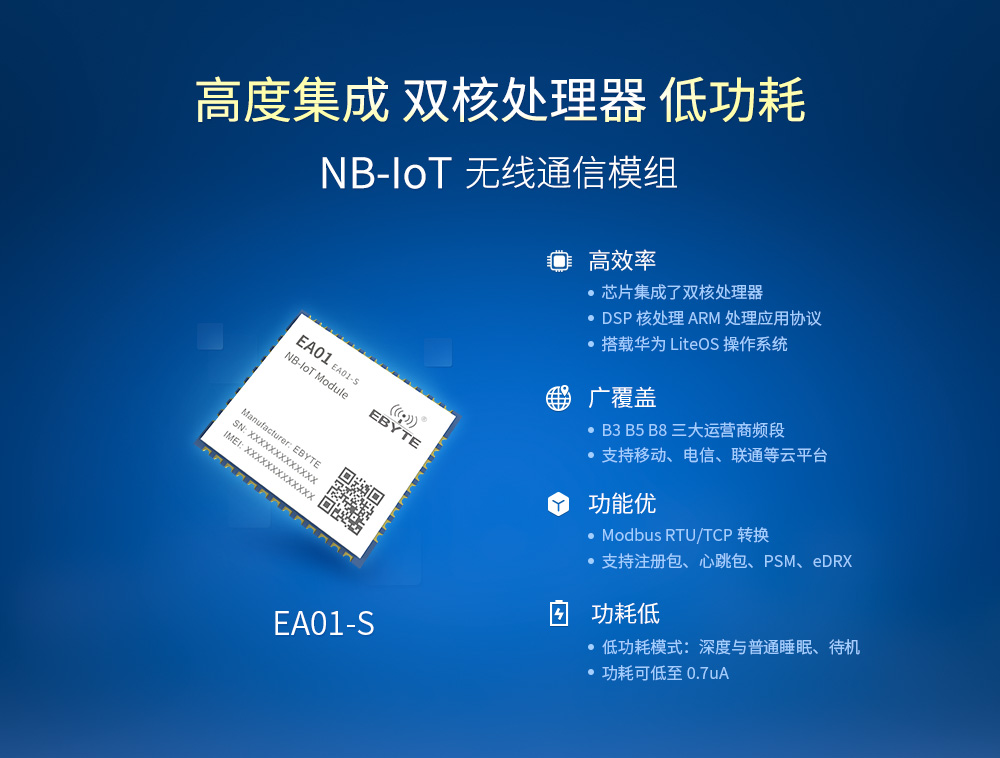

產品簡介：EA01-S采用的芯片方案，是目前全球第一個SingleDie 集成 CMOS PA 的量產 NB-IoT 系統的單芯片，將市場普適用商用的功率放大器，直接集成到單Die 上，是目前全球最高集成度的 NB-IoT 芯片。
| 主要參數 | 說明 |

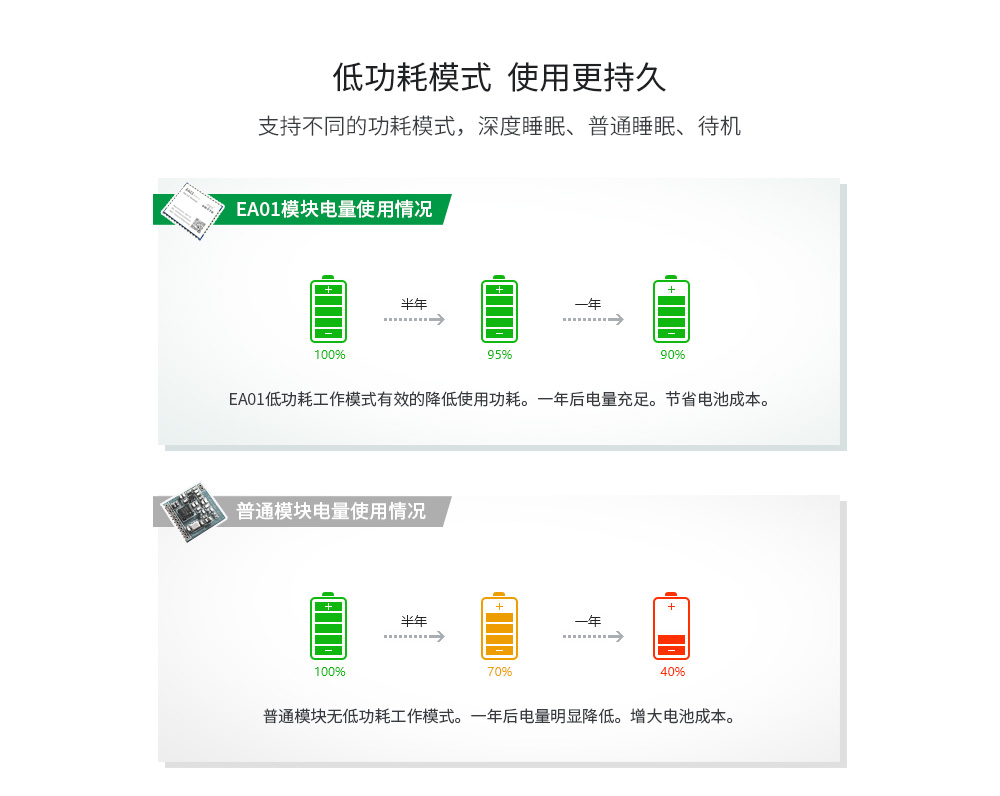

| 供電 | 供電電壓范圍：3.1V~4.2V 典型供電電壓：3.6V |
| 省電 | PSM 下典型耗流：0.7uA |

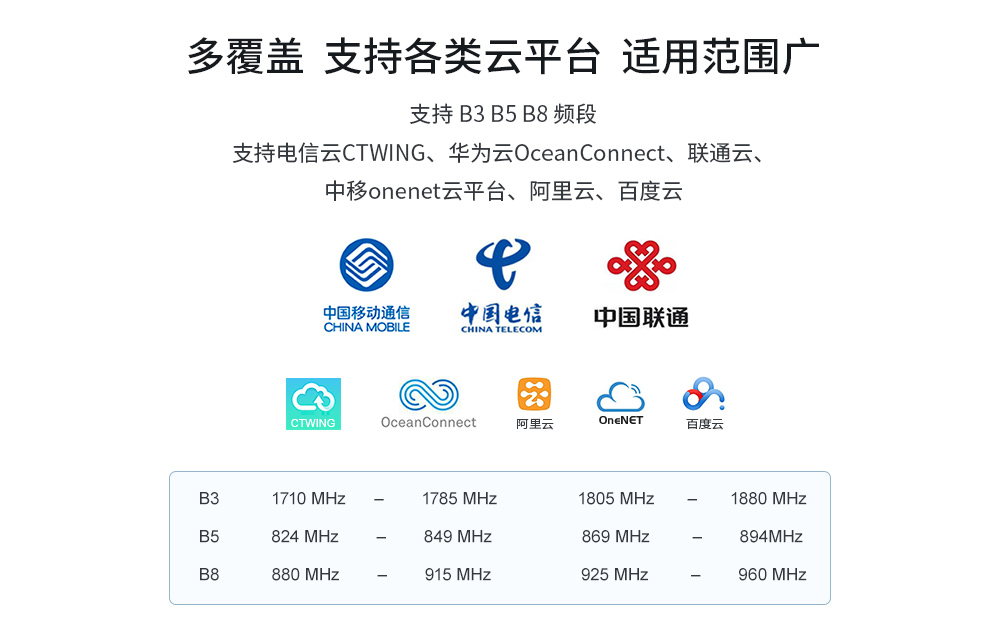

| 頻段 | B3 B5 B8 |
| 發射功率 | 20dBm±2dB |
| USIM 接口 | 支持 1.8V/3V 自適應 USIM 卡 |
| 固件升級 | 串口升級和 fota 升級 |

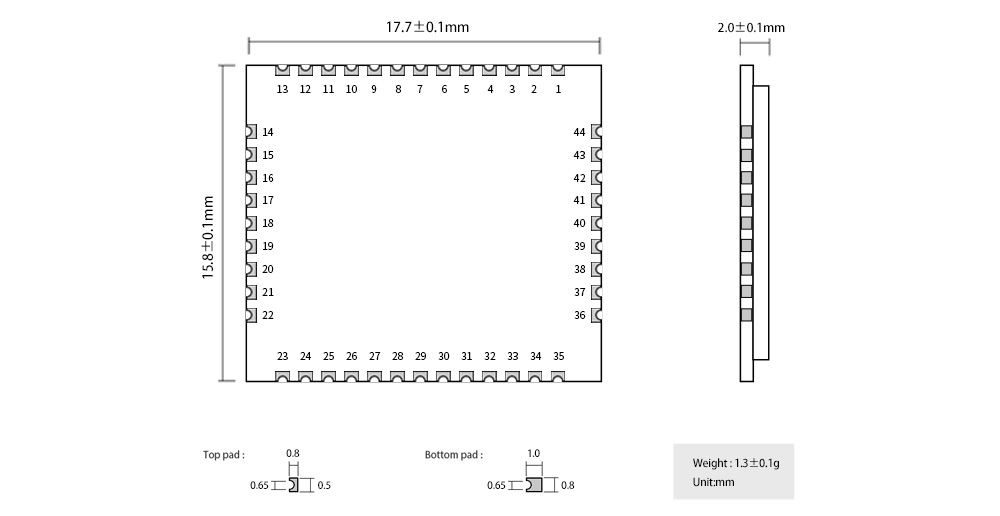

| 物理特征 | 尺寸：(17.7±0.15)mm × (15.8±0.15)mm × (2.0±0.2)mm |
| 溫度范圍 | 正常工作溫度：-35°C ~ +75°C 擴展工作溫度：-40°C ~ +85°C 存儲溫度：-40°C ~ +90°C |
| 天線接口 | 50Ω 特征阻抗 |
| RoHS | 所有器件完全符合 EU RoHS 標準 |
| 重量 | 1.3±0.1g |
| 引腳號 | 引腳名 | I/O | 描述 | DC特性 | 說明 |
| 3 | DATA | DO | Socket 數據收發指示 | - | 低電平有效 |
| 4 | LINK-B | DO | Socket1 連接狀態指示 | - | 低電平有效 |
| 5 | LINK-A | DO | Socket0 連接狀態指示 | - | 低電平有效 |
| 6 | IO_RST | DI | 恢復出廠參數 | - | 低電平有效 |
| 10 | SIM_GND | GND | USIM 卡專用地 | - | - |
| 11 | SIM_DATA | IO | USIM 卡數據信號 | - | 數據線增加 20K 上拉電阻 |
| 12 | SIM_RST | DO | USIM 卡復位信號 | - | - |
| 13 | SIM_CLK | DO | USIM 卡時鐘信號 | - | - |
| 14 | SIM_VDD | DO | USIM 卡電源 | 1.8/3V 自適應 | 10mA max loading |
| 15 | RST/WKUP | DI | 復位/喚醒指示，高電平有效 | VIL=0V VIHmin=1.2V VIHmax=3.6v | 高電平信號脈沖寬度大于 100us 且小于 5s 時視為喚醒 信號。當高電平信號寬度大于 6 秒時視為復位信號。（內部有 下拉電阻） |
| 16 | NETLIGHT | DO | 網絡狀態指示 | - | 駐網時快閃指示 |
| 17 | RXD | DI | 從 DTE 設備 TXD 端接收數據 | - | 3V 電壓域 |
| 18 | TXD | DO | 發送數據到 DTE 設備的 RXD 端 | - | 3V 電壓域 |
| 24 | VDD_EXT | PO | 3V 輸出電源 | Vnom=3V | 80mA max loading |
| 28 | RXD_AUX | DI | 從 DTE 設備 TXD 端接收數據 | - | 3V 電壓域 |
| 29 | TXD_AUX | DO | 發送數據到 DTE 設備的 RXD 端 | - | 3V 電壓域 |
| 35 | RF_ANT | IO | RF 天線接口 | - | 50Ω 特性阻抗 |
| 38 | RXD_LOG | DO | 從 DTE 設備 TXD 端接收數據 | - | 3V 電壓域 |
| 39 | TXD_LOG | DI | 發送數據到 DTE 設備的 RXD 端 | - | 3V 電壓域 |
| 42 | VBAT_BB | PI | 模塊基帶電源 | Vmax=4.2V Vmin=3.1V Vnom=3.6V | 能提供不少于0.5A靜態電流 |
| 43 | VBAT_RF | PI | 模塊射頻電源 | Vmax=4.2V Vmin=3.1V Vnom=3.6V | 能提供不少于0.5A靜態電流 |
1,27,34,36 ,37,40,41 | GND | GND | 電源地 | - | - |
8,9,20～ 22,25,26,4 4 | RESERVED | - | 預留 | - | 保持懸空 |
2,7,19,23, 30～33 | NC | - | 空腳 | - | - |
