芯片方案：PAN3060
發射功率：20dBm
通信距離：5km
產品尺寸：21*36mm

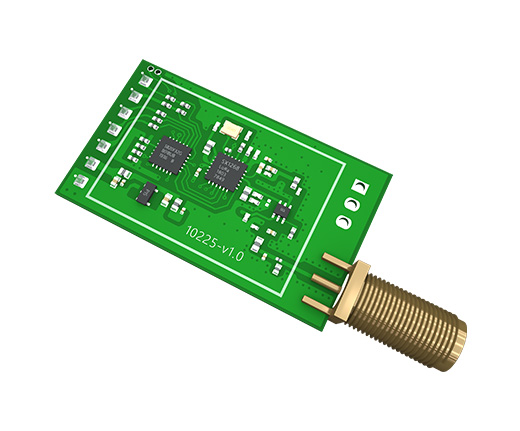

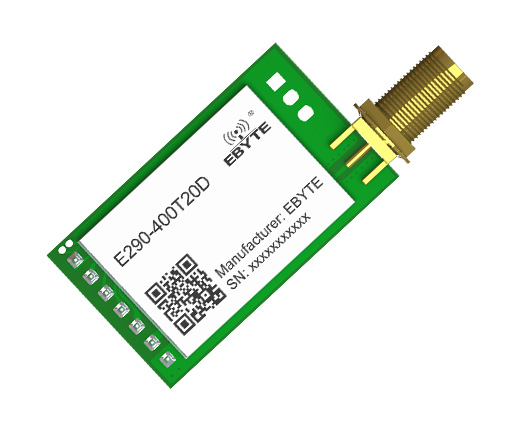

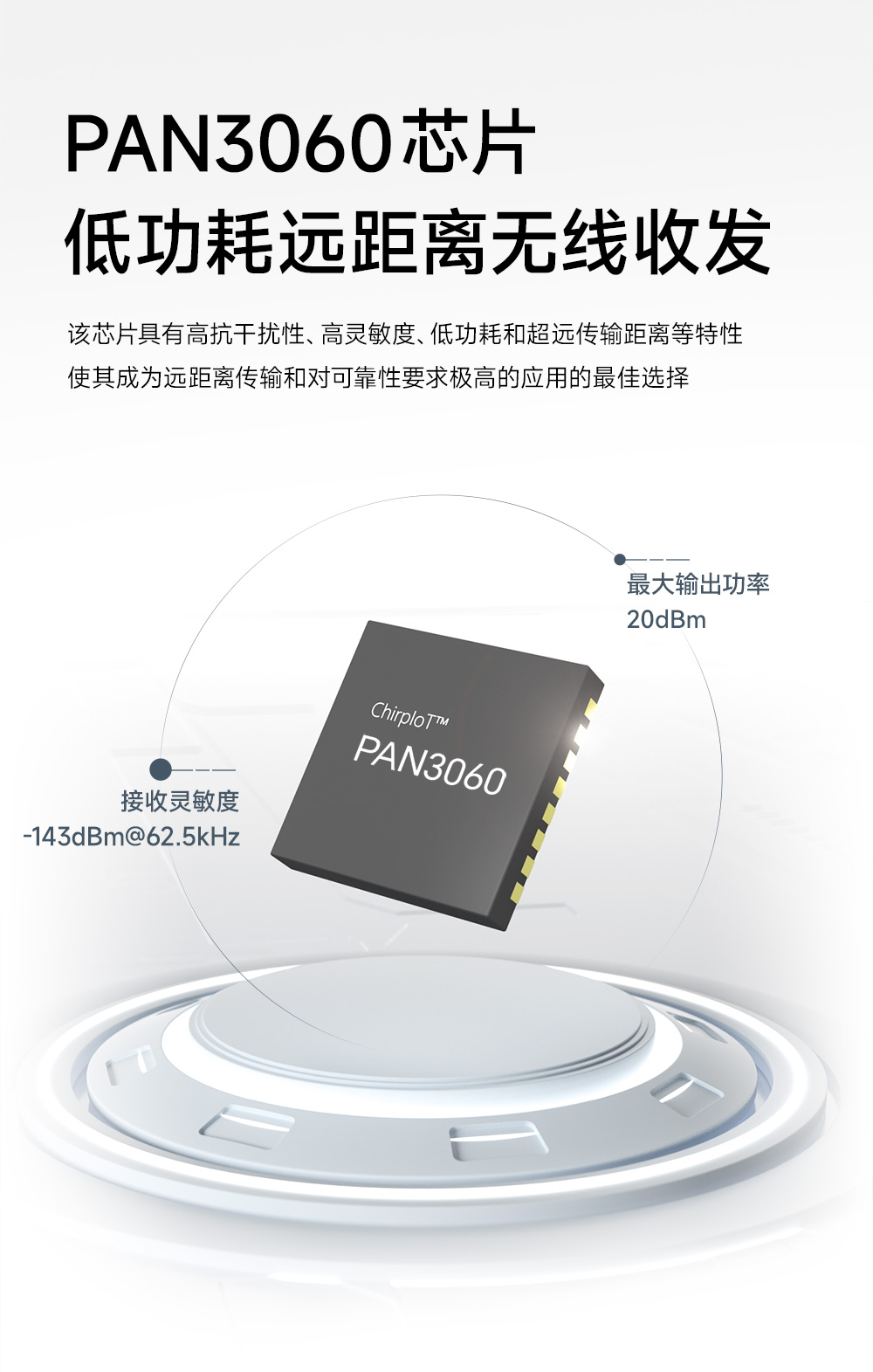

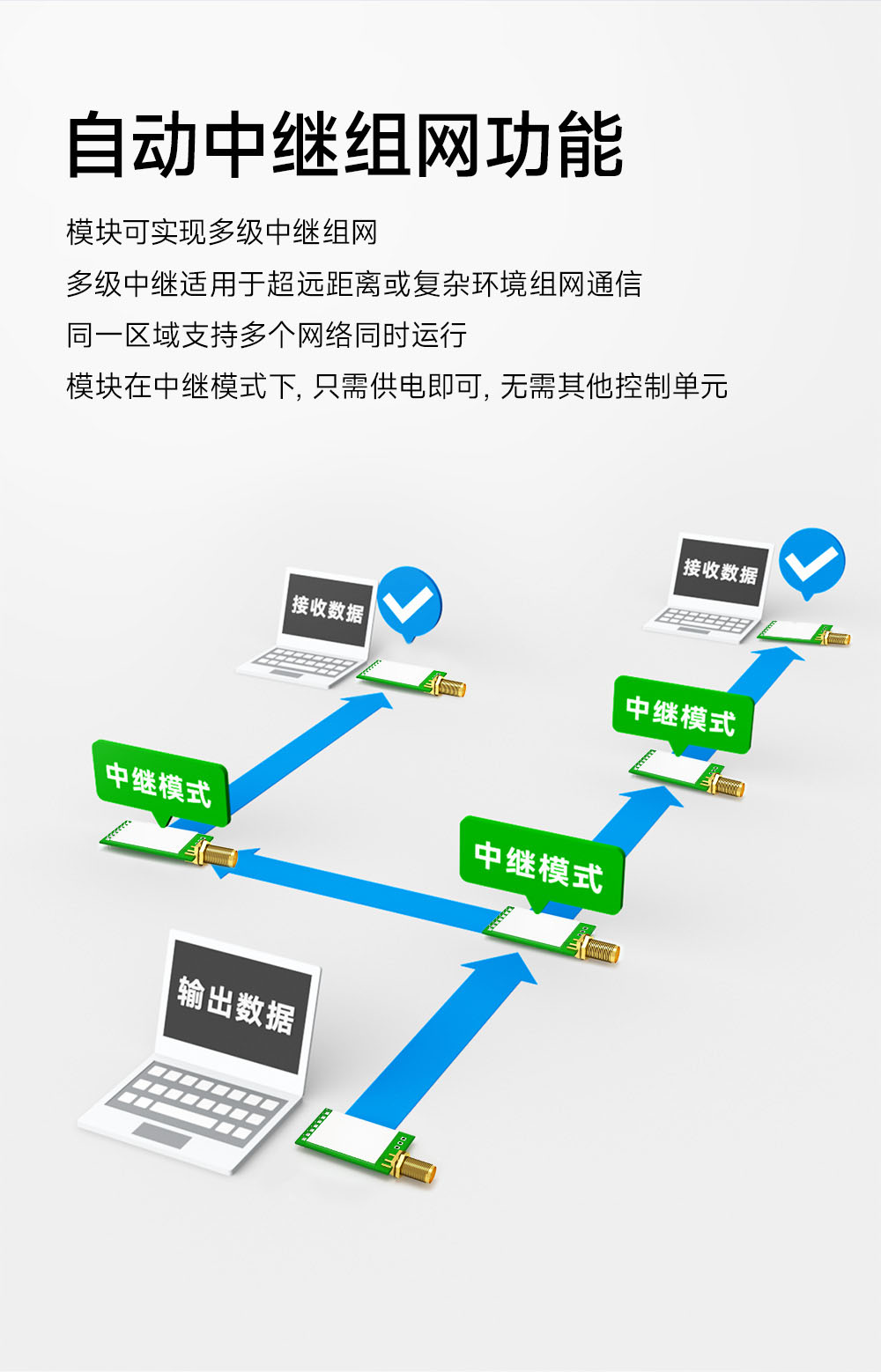

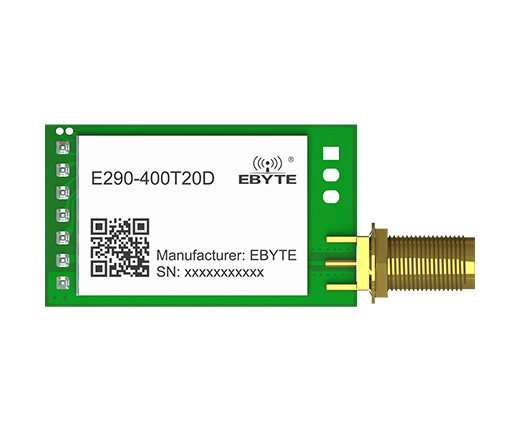

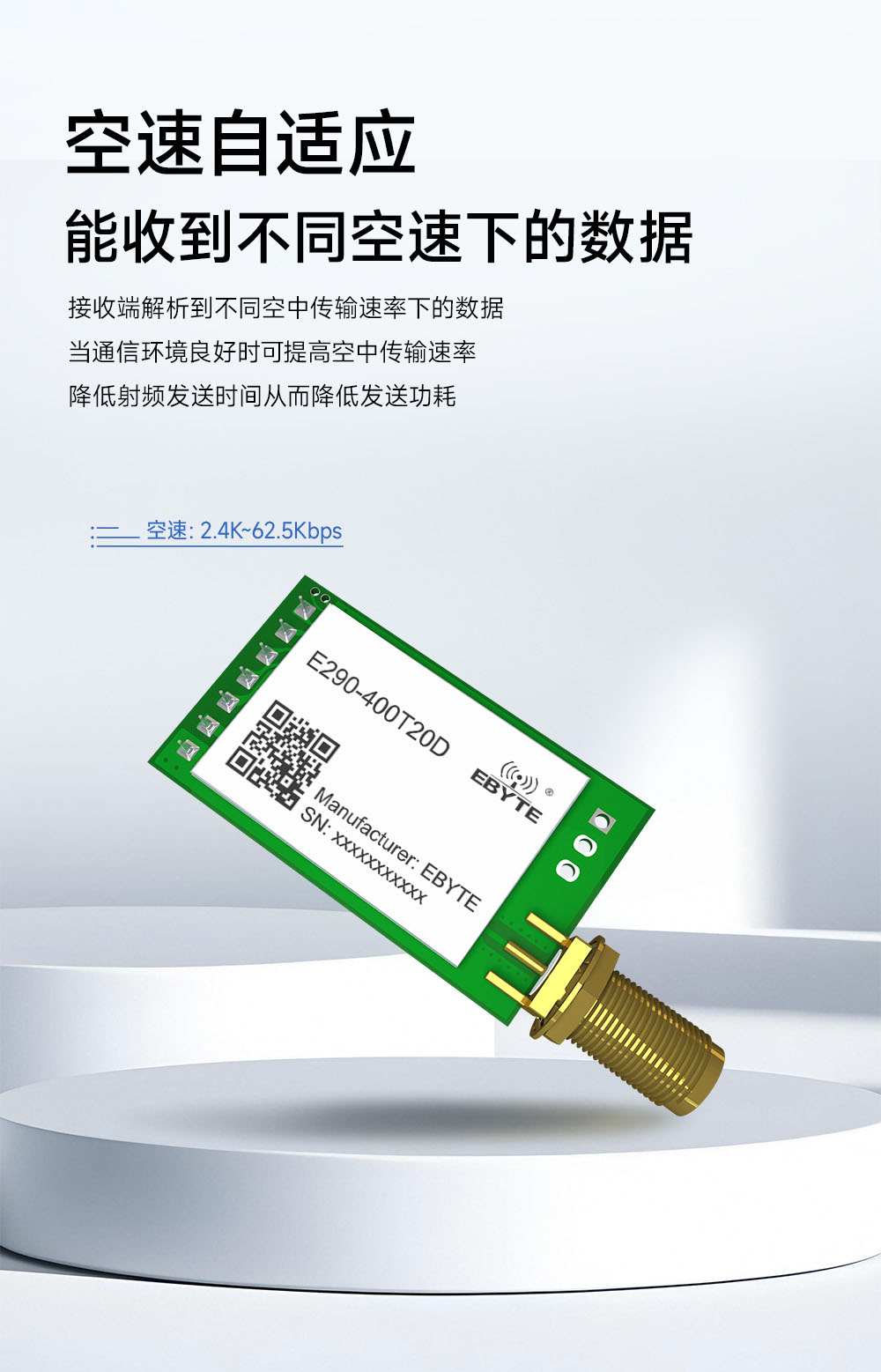

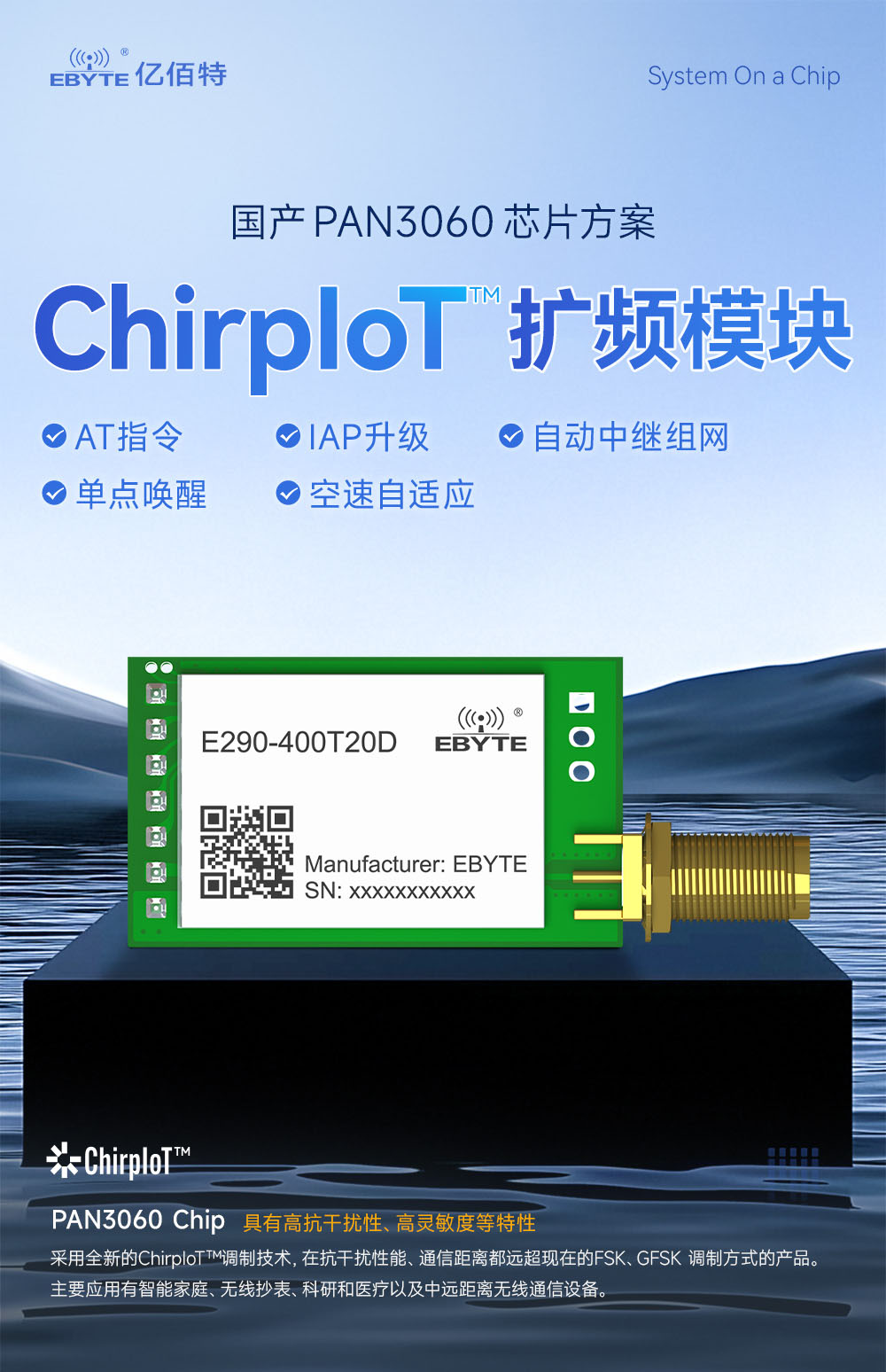

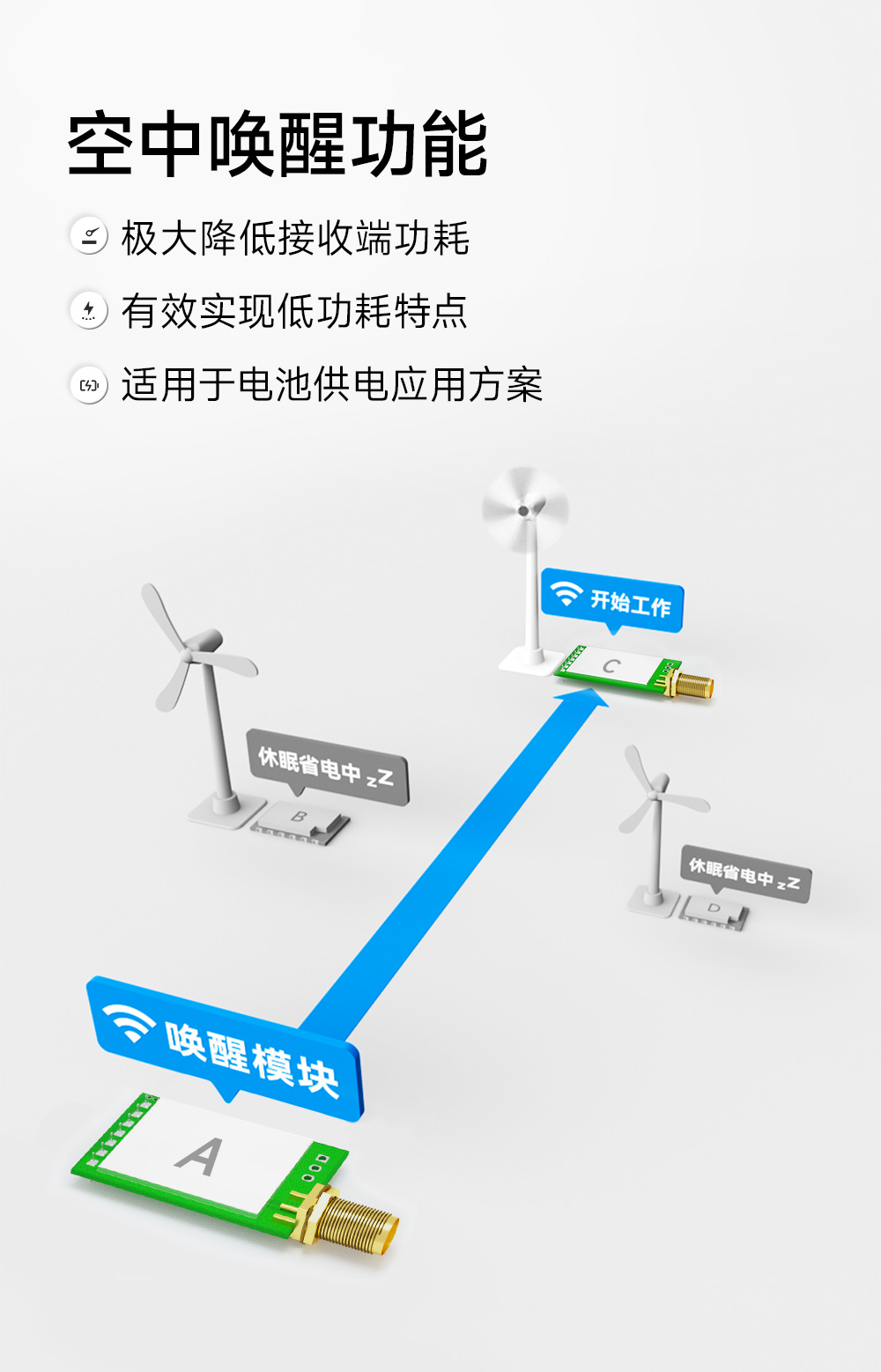

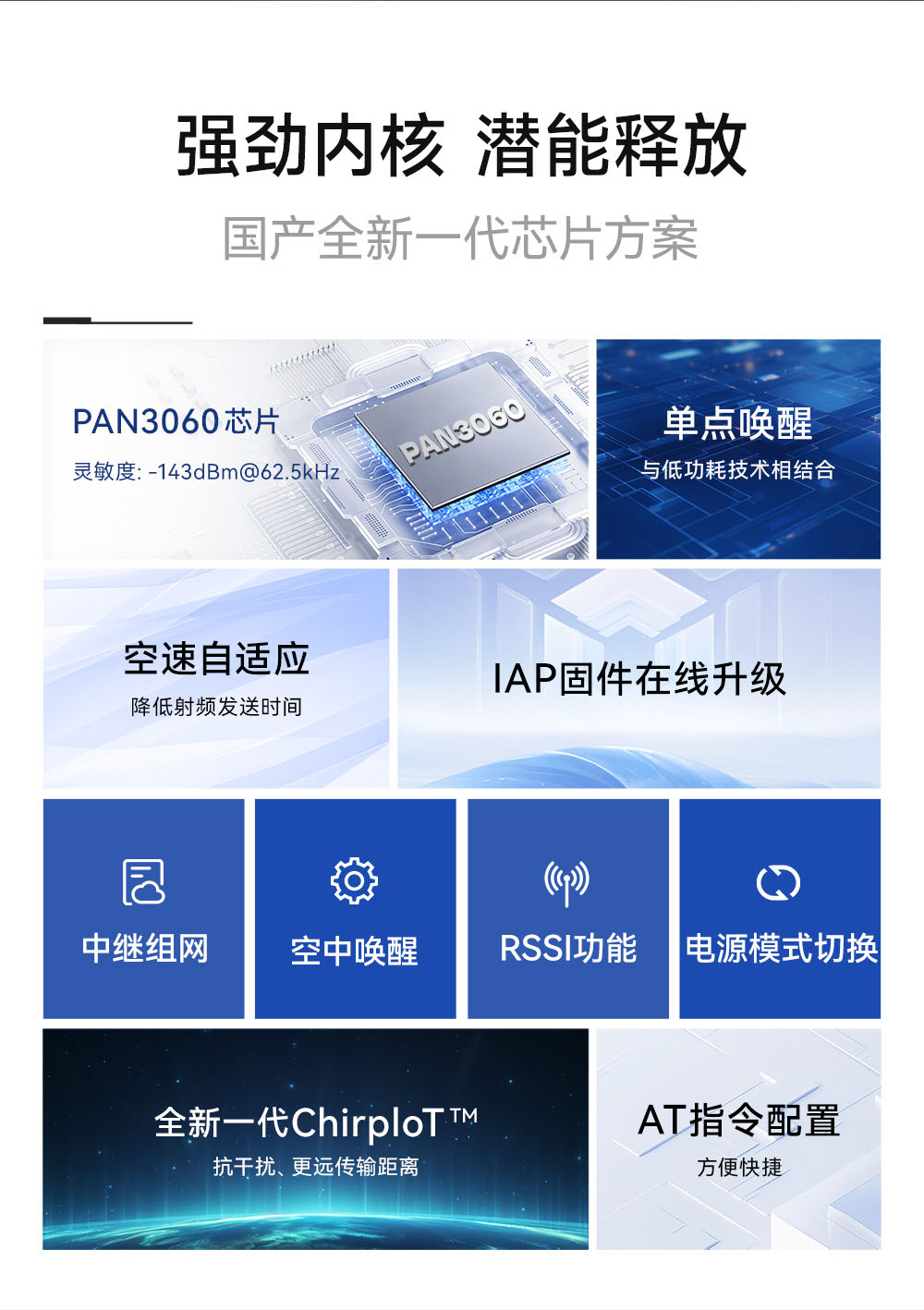

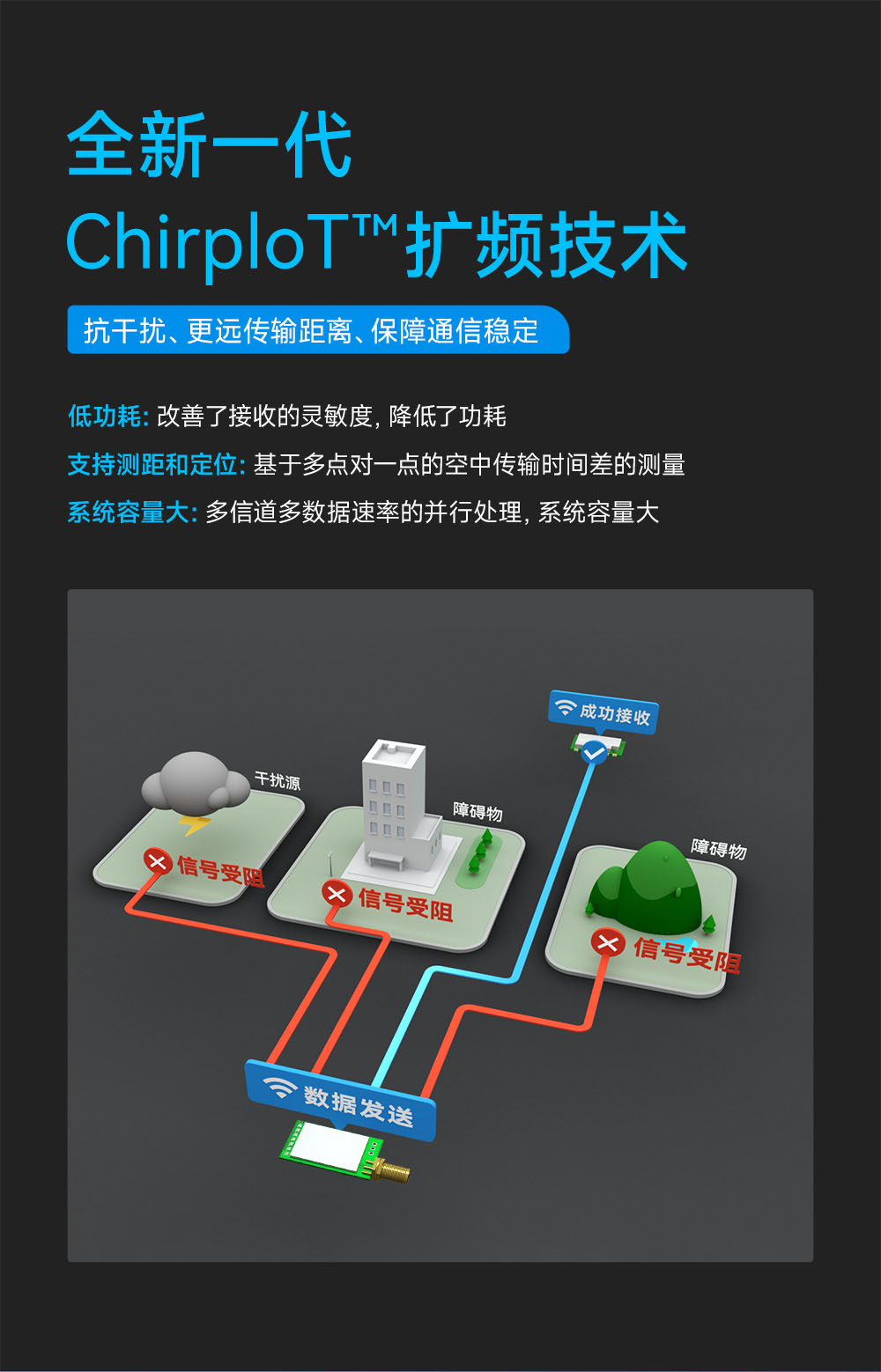

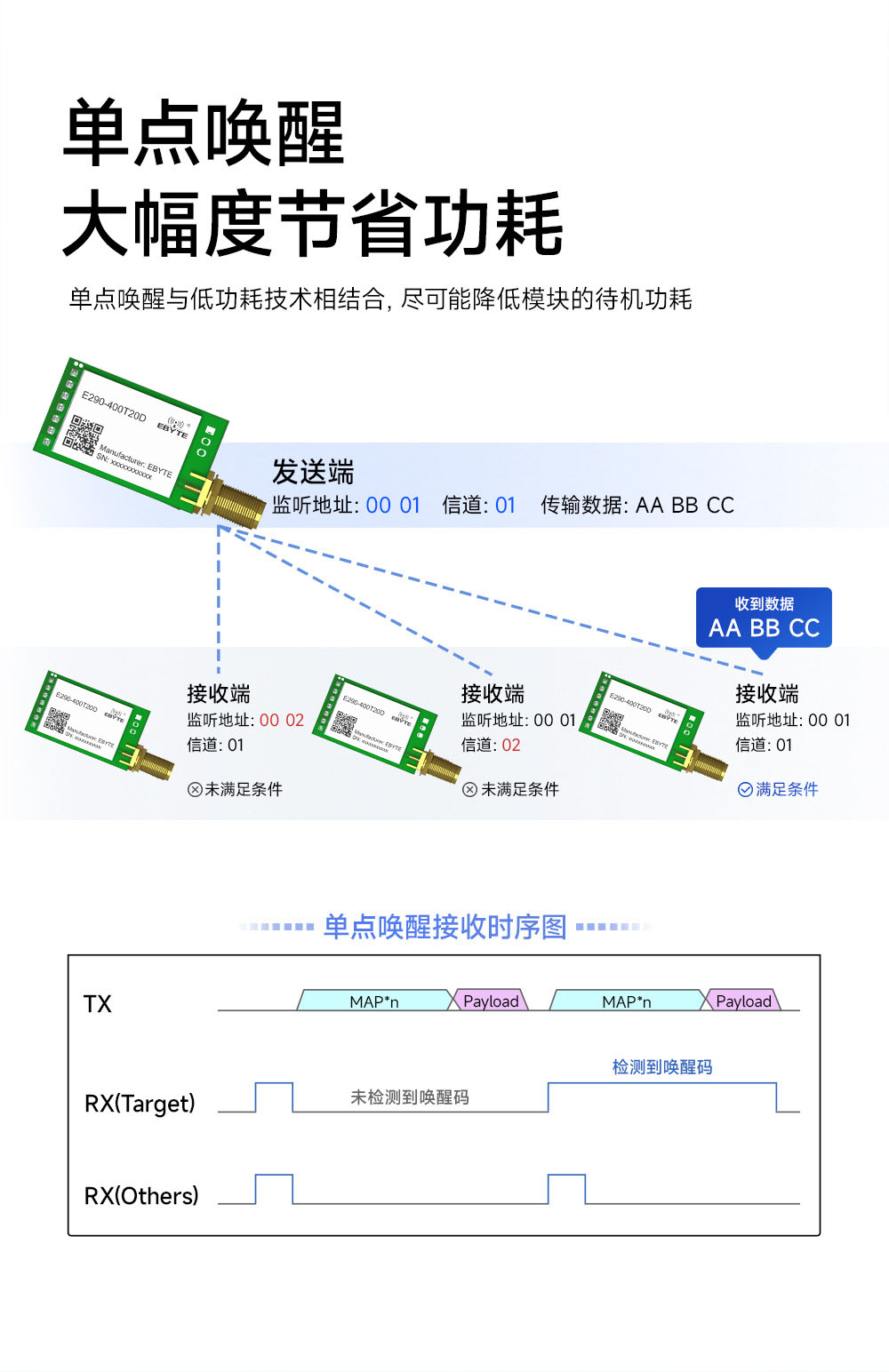

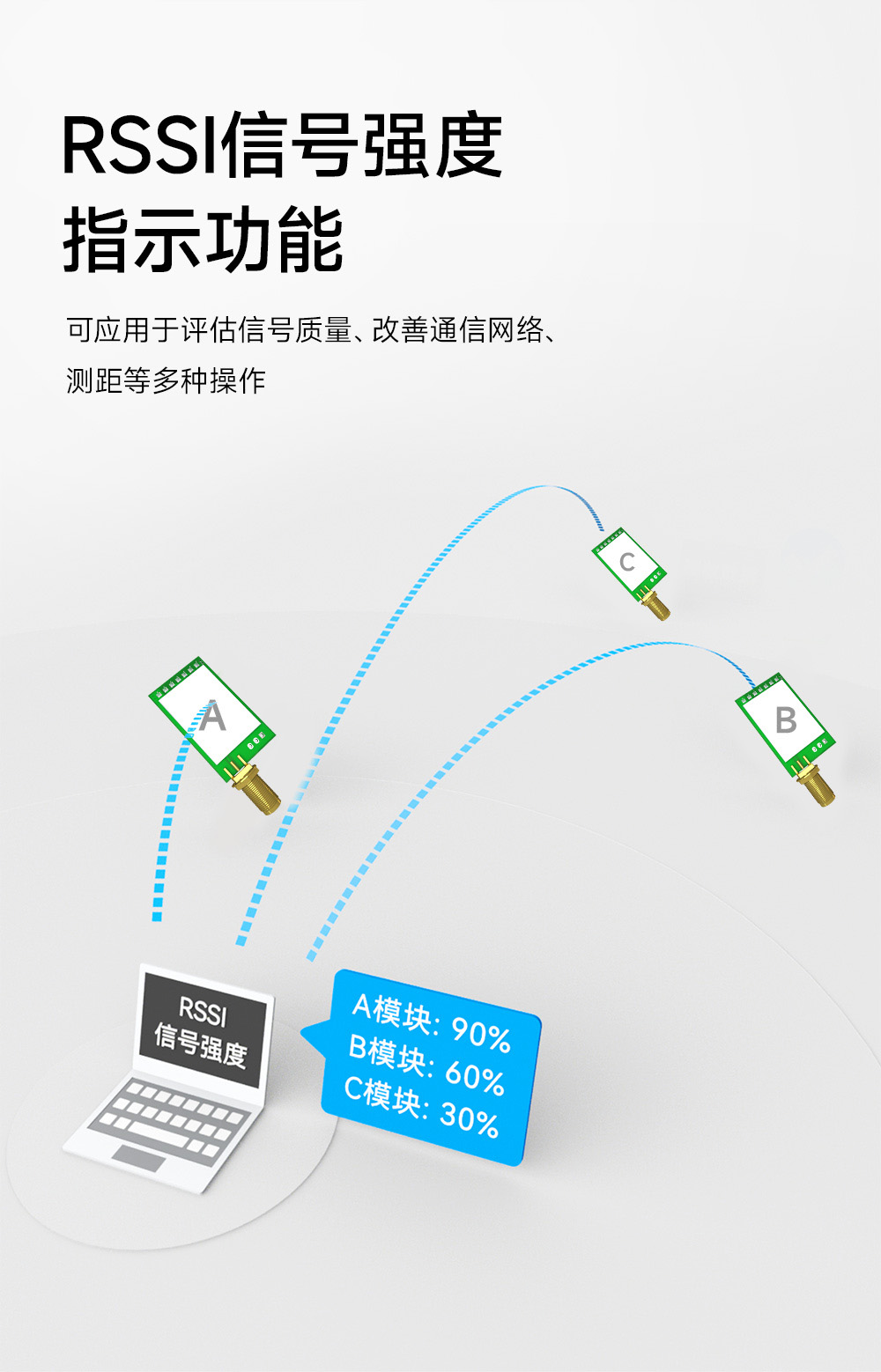

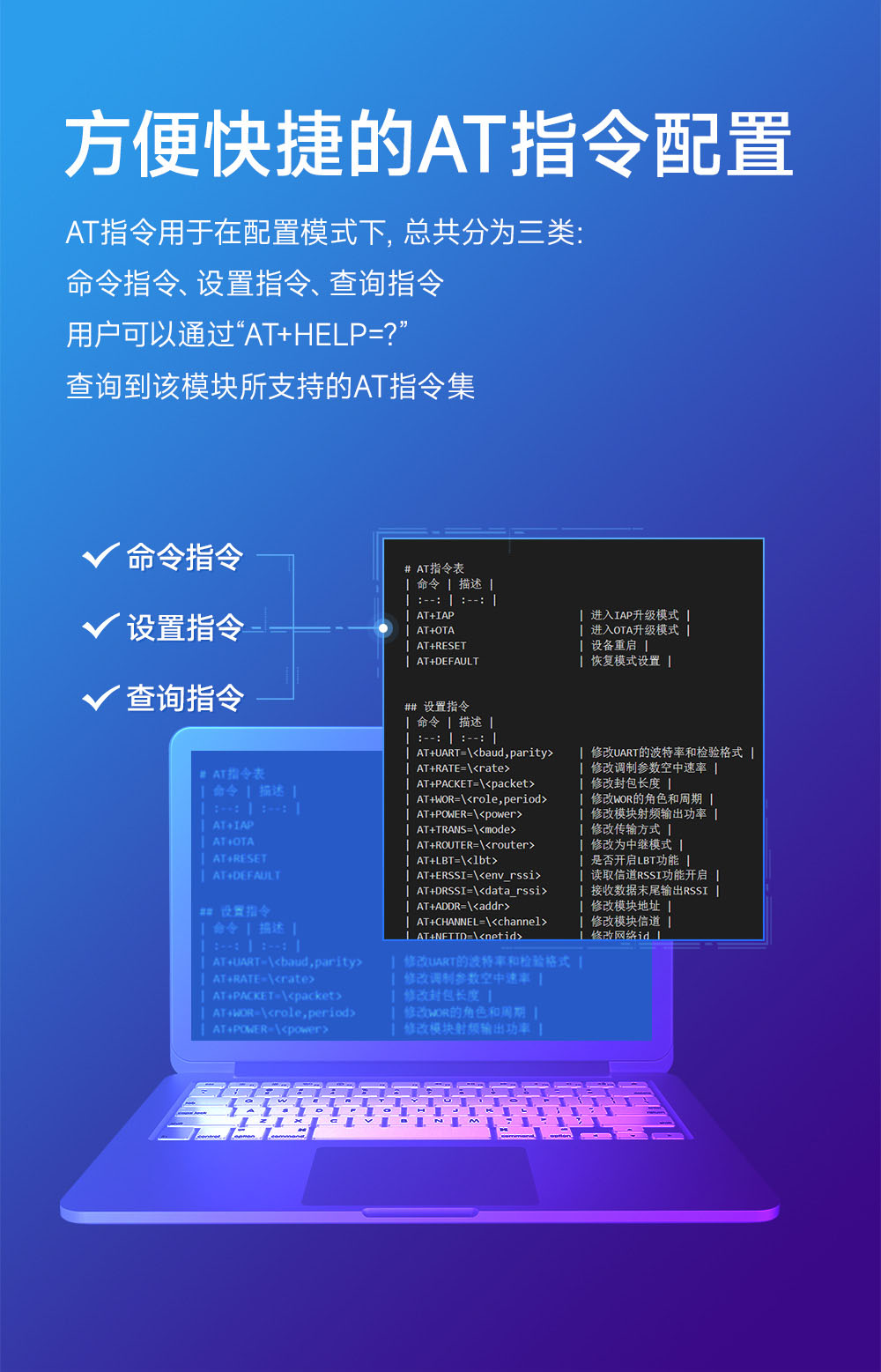

產品簡介：E290-400T20D是億佰特基于磐啟微PAN3060射頻芯片的UART無線串口模塊，具有多種傳輸方式，410.125～493.125MHz工作頻段，采用全新一代的ChirpIoT?擴頻技術，TTL 電平輸出。支持半雙工無線通訊，具有高抗干擾性，高靈敏度的特點；支持空中喚醒、無線配置、自動中繼、通信密鑰、AT指令、IAP升級等功能，支持分包長度設定，可提供定制開發服務。

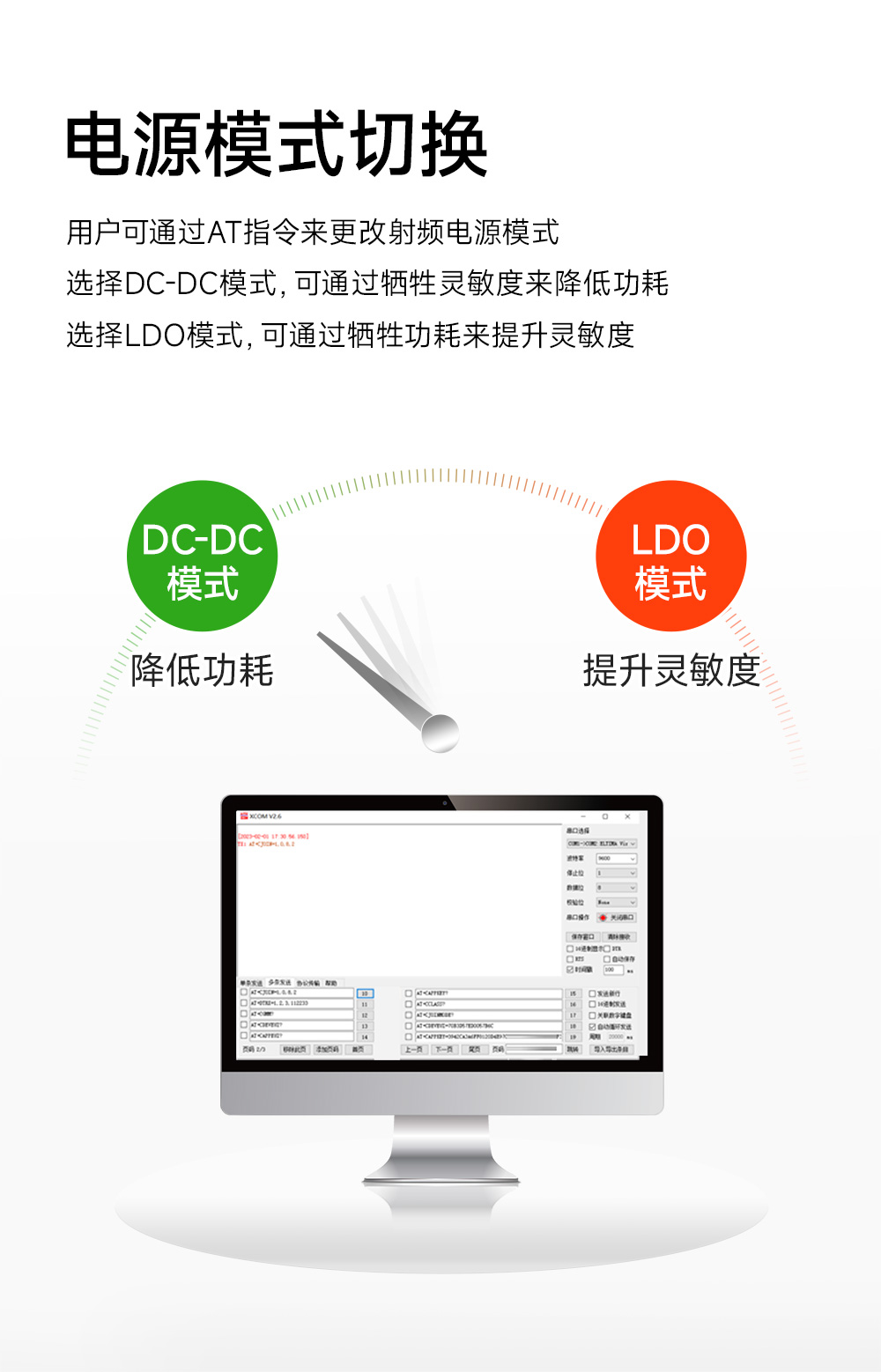

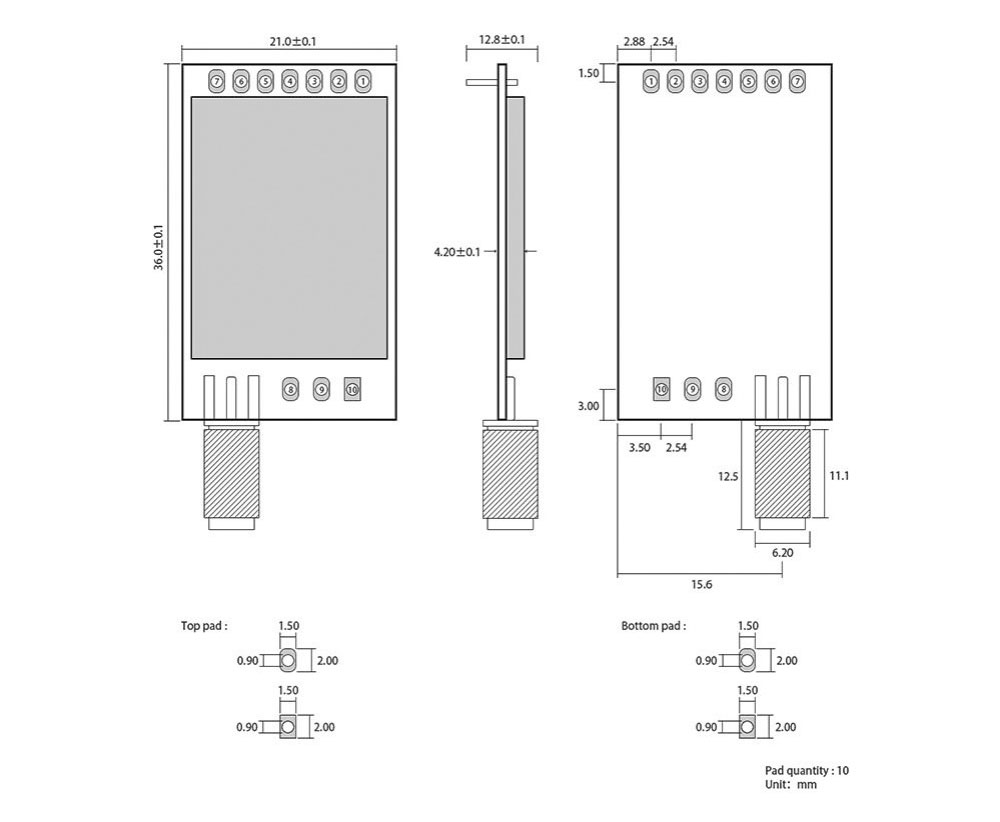

| 射頻參數 | 單位 | 數值 | 備注 |
| 最大發射功率 | dBm | 20 | - |
| 接收靈敏度 | dBm | -125 | 空中速率為2.4kbps |
| 參考距離 | m | 5k | 晴朗空曠，天線增益5dBi，天線高度2.5米，空中速率2.4kbps。 |
| 工作頻段 | MHz | 410.125～493.125 | - |
| 空中速率 | bps | 2.4K～62.5K | 用戶編程控制 |
| 阻塞功率 | dBm | 10 | 近距離使用有燒毀風險 |
| 發射長度 | Btye | 240 | 可通過指令設置分包32/64/128/240字節發送 |
| 緩存容量 | Btye | 500 |
| 電氣參數 | 單位 | 數值 | 備注 | ||
| 工作電壓 | V | 2.6～5.5 | ≥5V 可保證輸出功率，超過 5.5V存在燒毀模塊的風險。 | ||
| 通信電平 | V | 3.3V | 使用5V TTL 有風險燒毀 | ||
| 功耗 | 發射電流 | mA | 120 | 固定負載瞬時功耗，天線測量結果有所不同 | |
| 接收電流 | DCDC模式 | mA | 6.1 | - | |
| LDO模式 | 10.2 | ||||
| 休眠電流 | uA | 2 | 軟件關斷 | ||
| 溫度 | 工作溫度 | ℃ | -40～+85 | 工業級設計 | |
| 儲存溫度 | ℃ | -40～+85 | 工業級設計 | ||
| 硬件參數 | 參數 | 備注 |
| 晶振頻率 | 32MHz | 工業級高精度晶振 |
| 調制方式 | ChirpIoT? | 新一代ChirpIoT?調制技術 |
| 接口方式 | 2.54mm排針 | - |
| 通信接口 | UART串口 | TTL電平 |
| 封裝方式 | 直插式 | - |
| 天線接口 | SMA-K | 等效阻抗約50Ω |
| 尺寸 | 21*36 mm | ±0.2mm |
| 產品凈重 | 6.5g | ±0.05g |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的4種工作模式（不可懸空，如不使用可接地） |
| 2 | M1 | 輸入（極弱上拉） | 和M0配合，決定模塊的4種工作模式（不可懸空，如不使用可接地） |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD輸出引腳； |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD輸入引腳； |
| 5 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 6 | VCC | 輸入 | 模塊電源正參考，電壓范圍：3.0～5.5V (DC) |
| 7 | GND | 輸入 | 模塊地線 |
| 8 | 固定孔 | - | 固定孔 |
| 9 | 固定孔 | - | 固定孔 |
| 10 | 固定孔 | - | 固定孔 |
