處理器型號：STM32MP135AAF3
處理器主頻：650MHz
內存容量：512MB
工作電壓：DC 12V

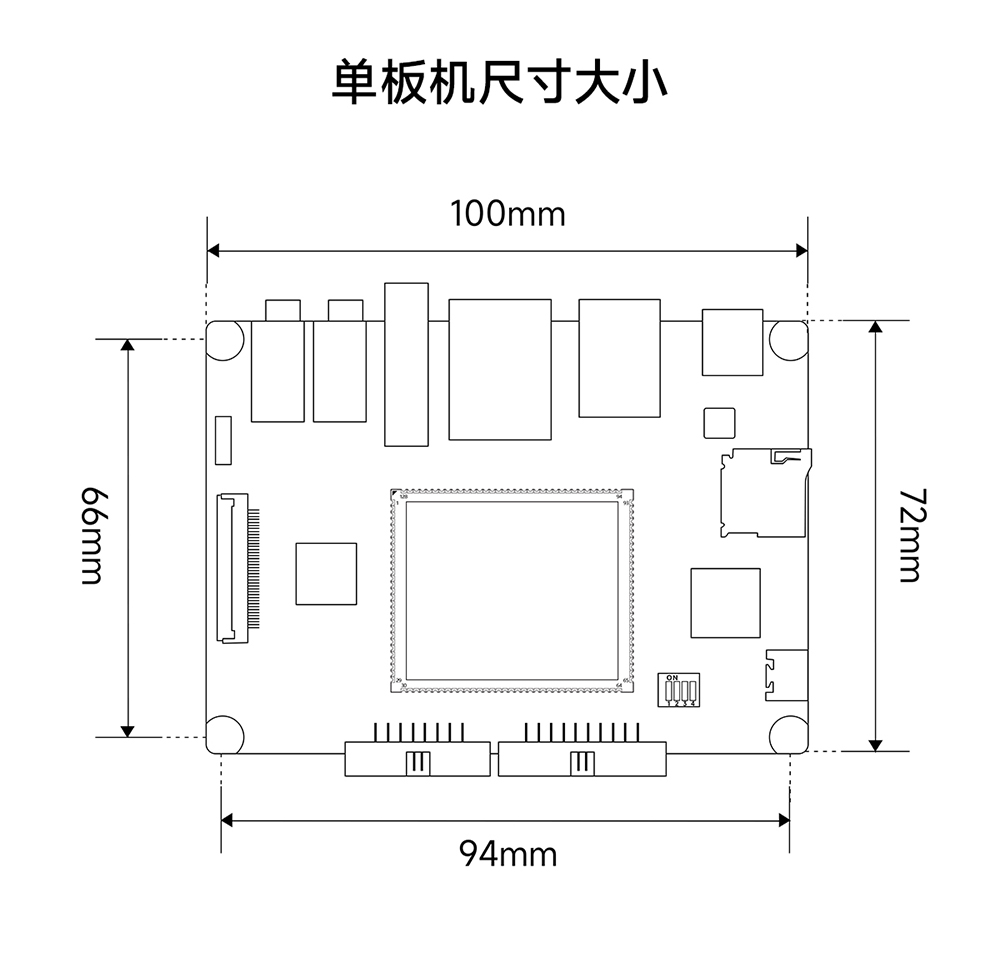

產品尺寸：100*72mm

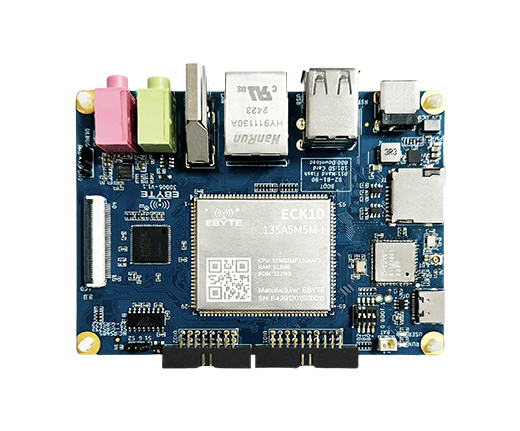

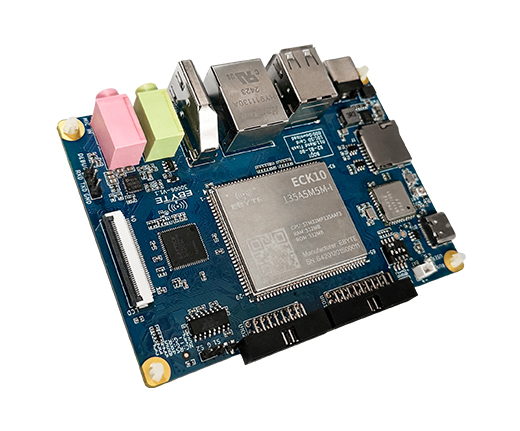

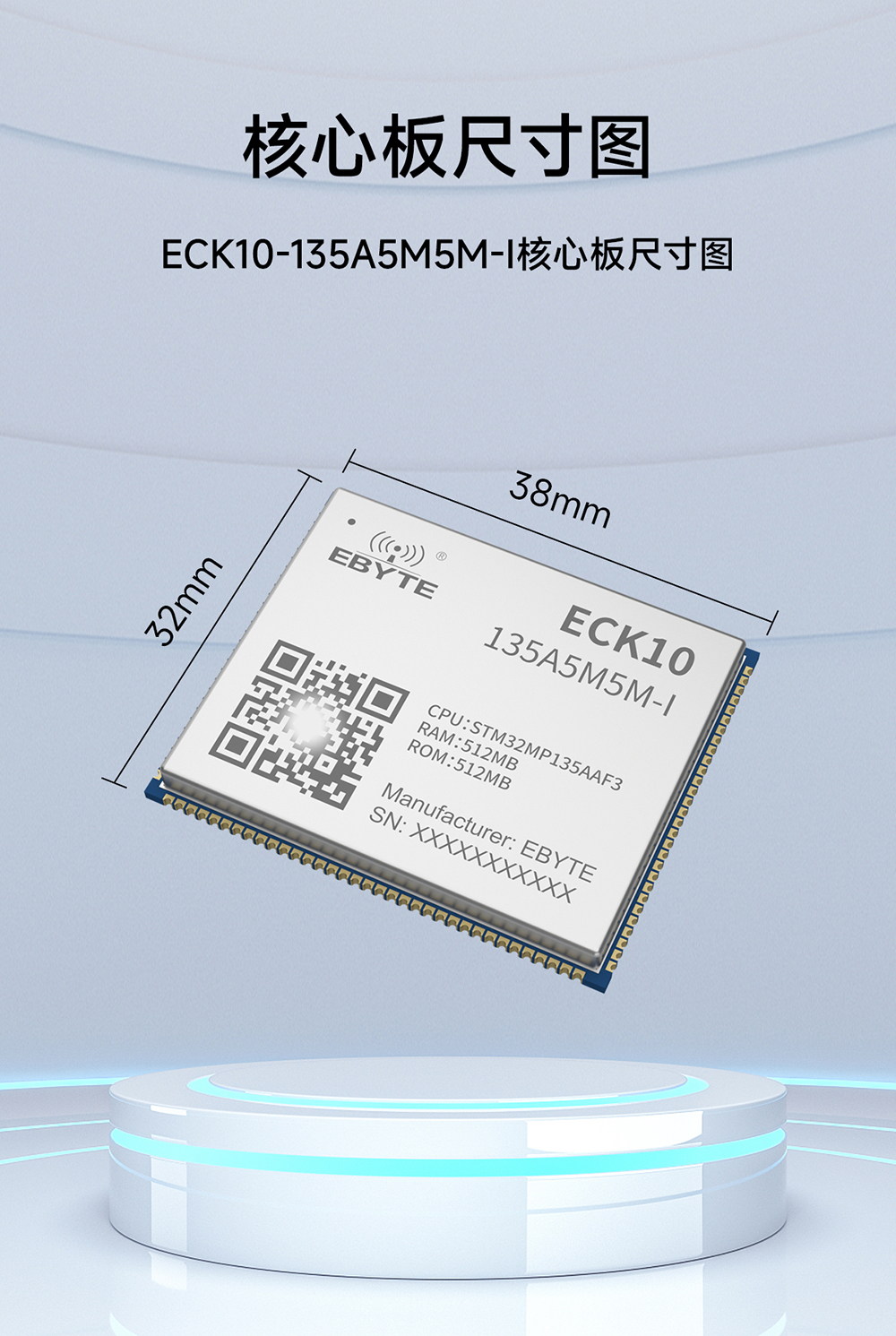

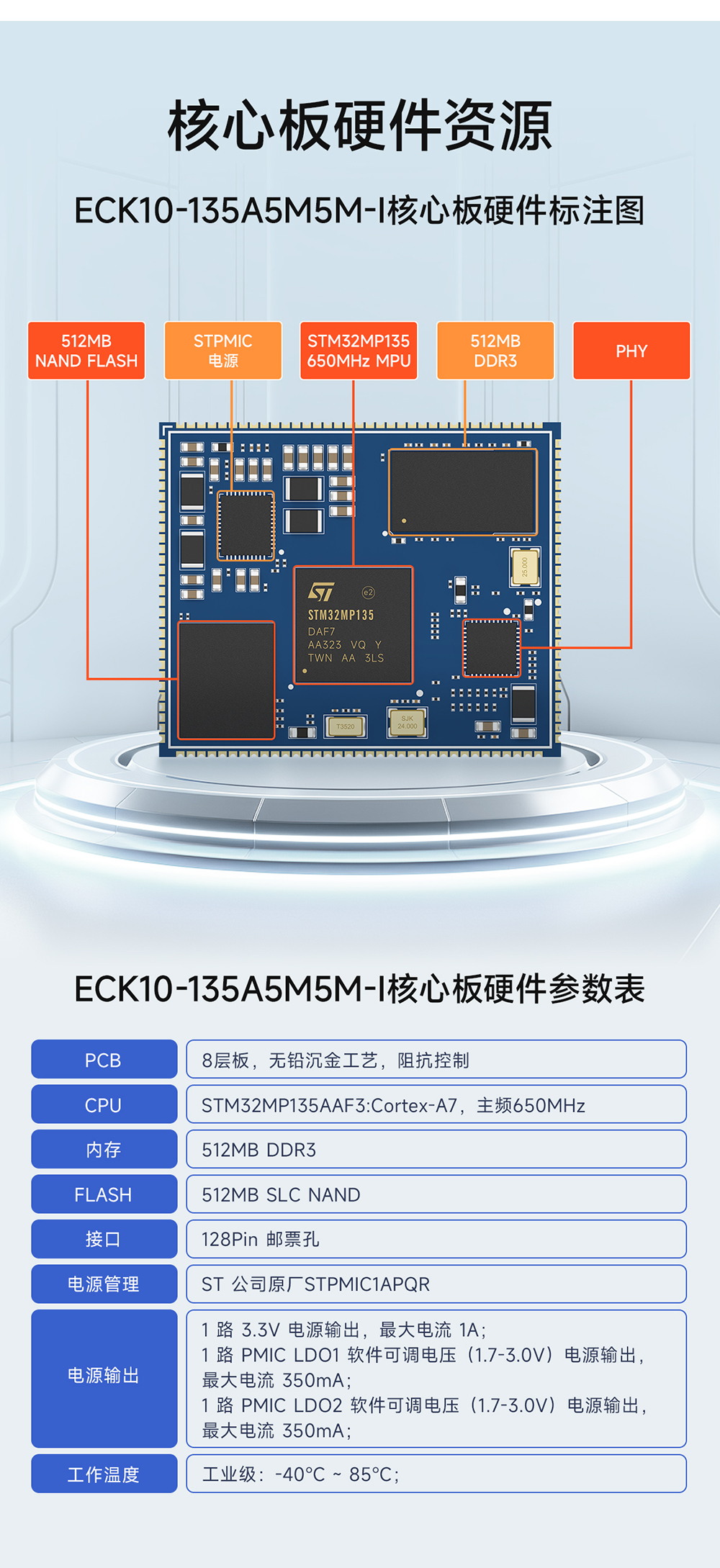

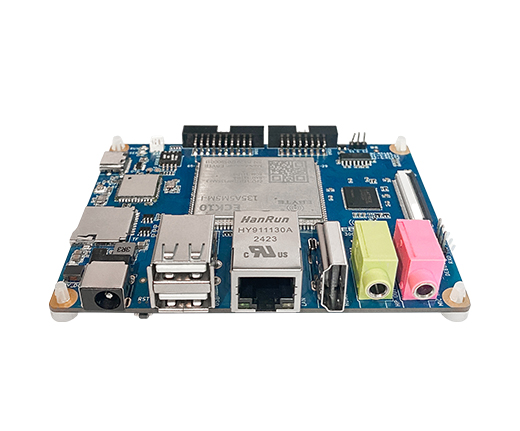

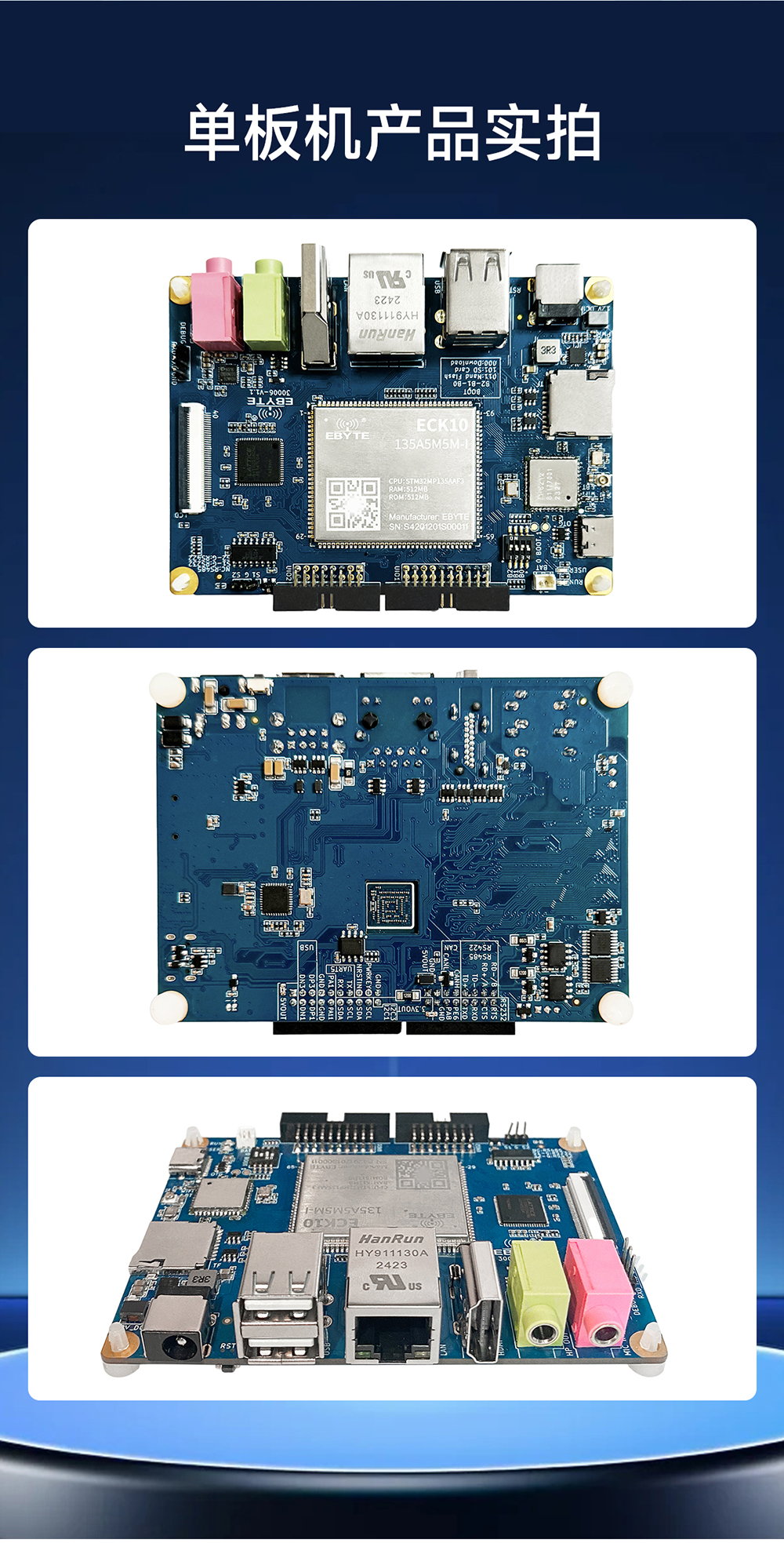

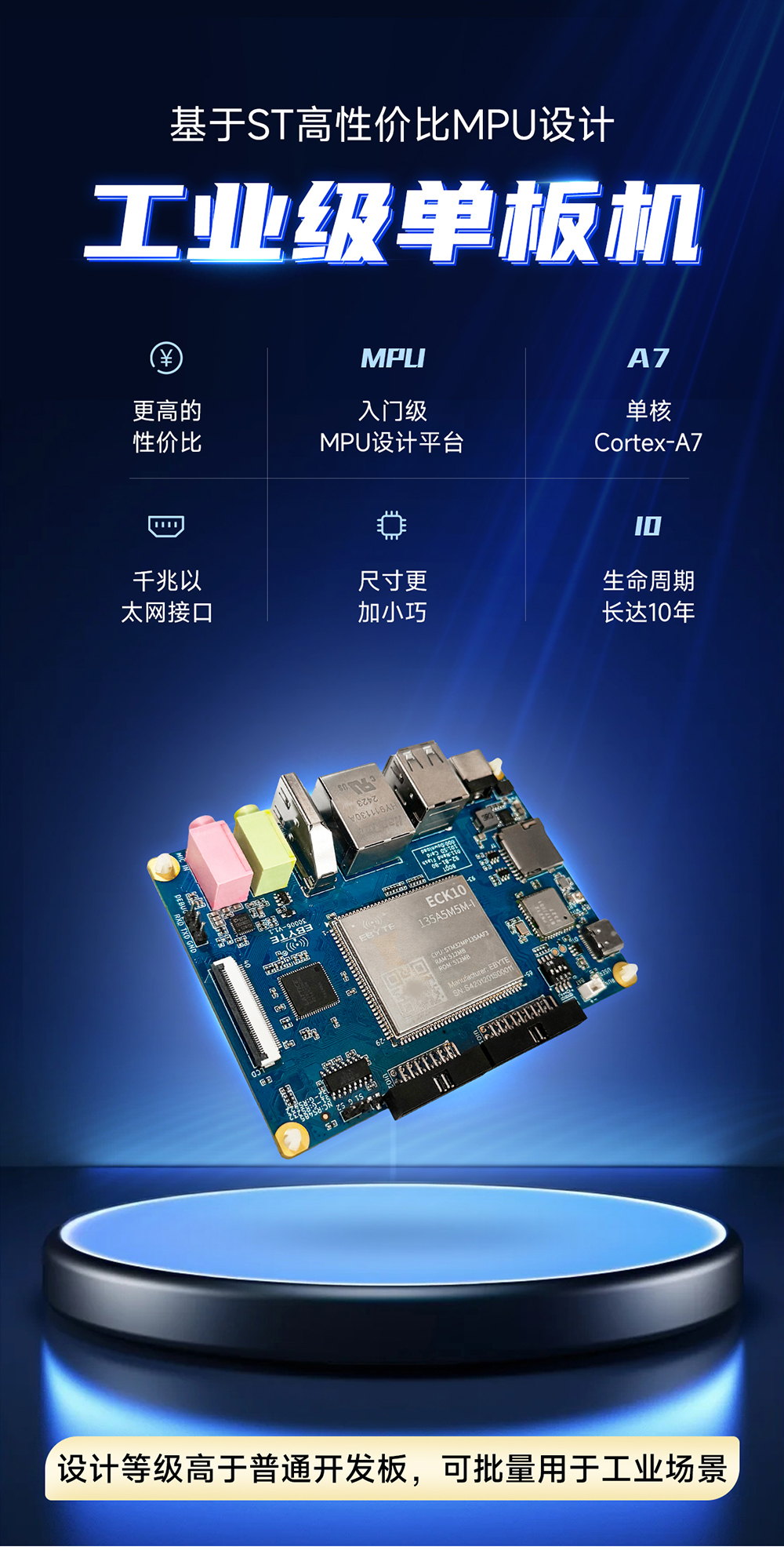

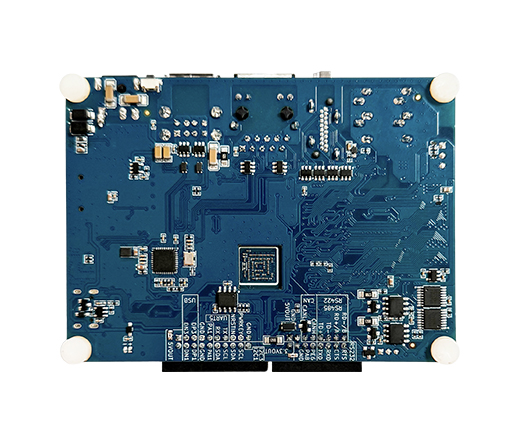

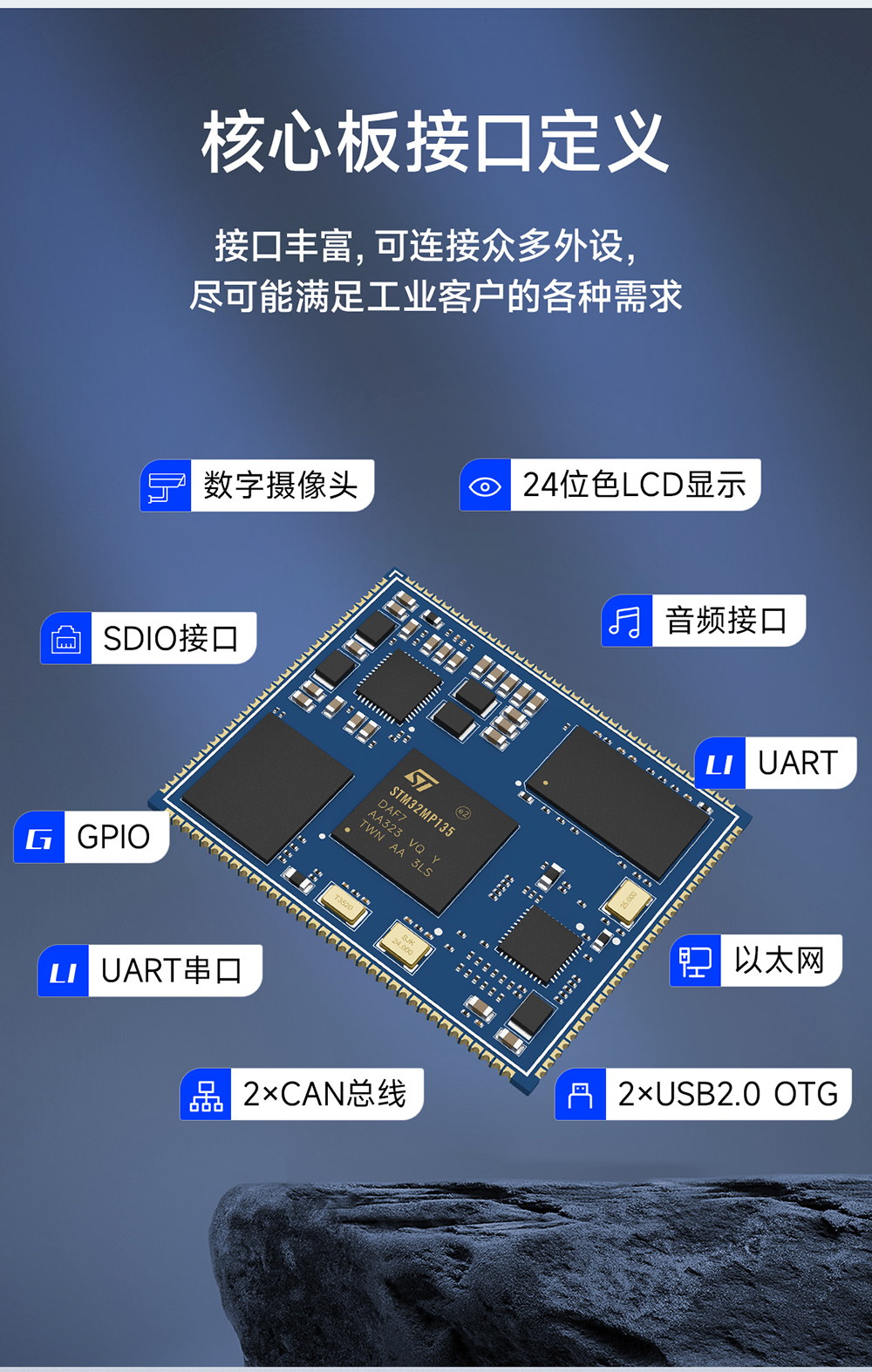

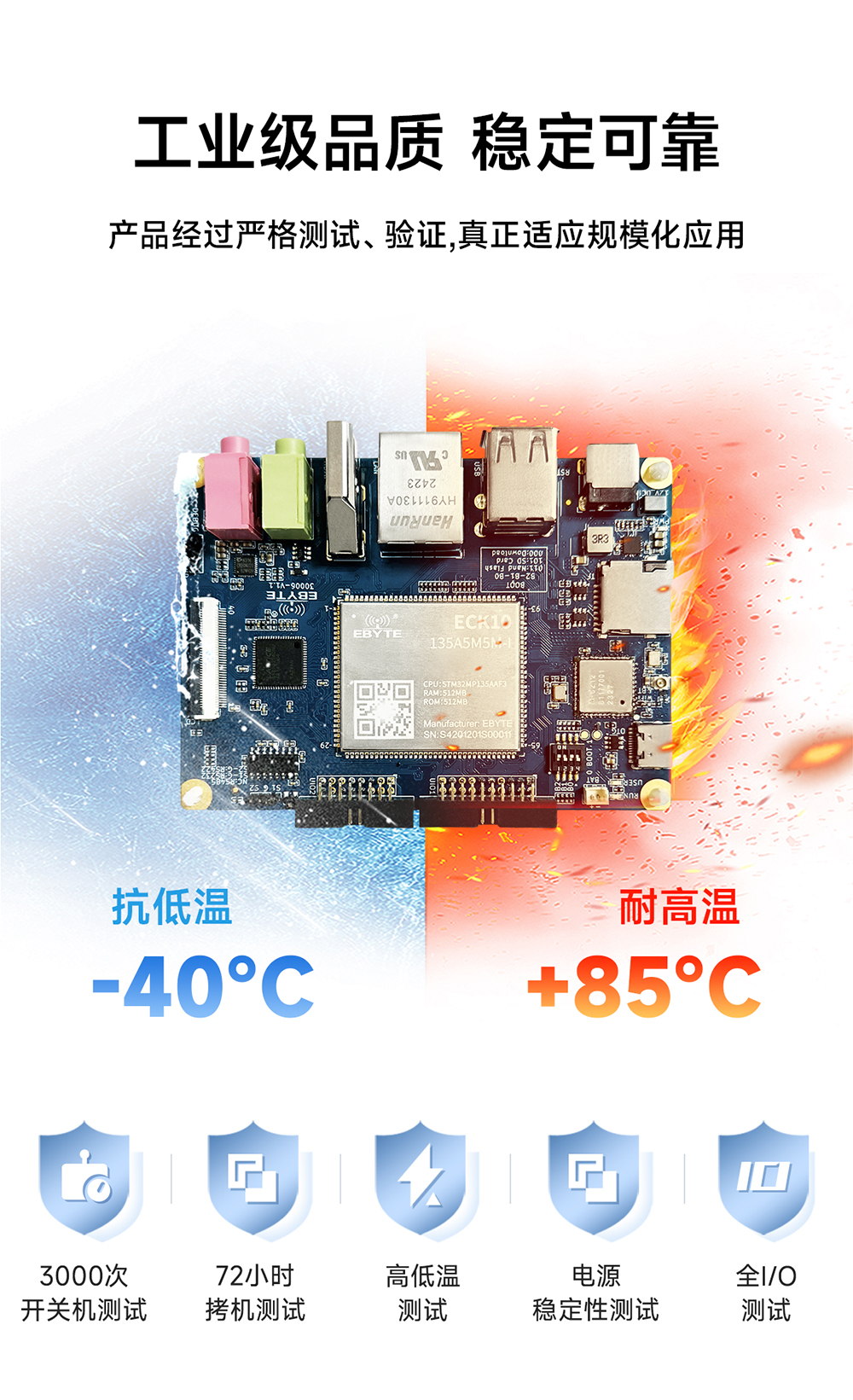

產品簡介：億佰特ECB10-135A5M5M-I是一臺高性價比，高可靠性，緊湊小巧的2.5英寸單板機，基于億佰特推出的ECK10-135A5M5M-I核心板精心設計。提供2路USB、1路千兆網口、1路HDMI、1路音頻接口等豐富的外設接口及擴展能力。適合批量用于工業自動化、智慧城市、顯控終端等場景。

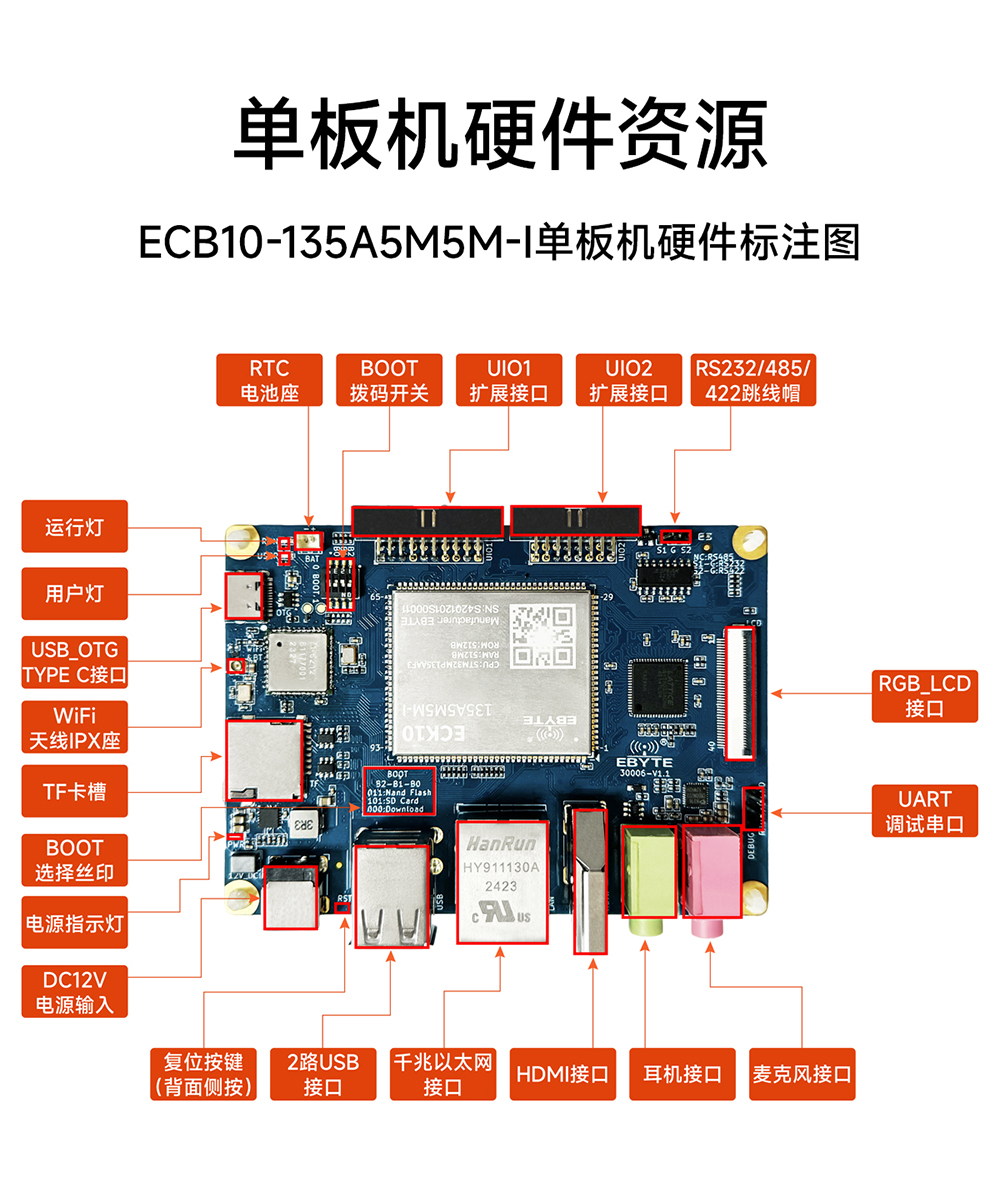

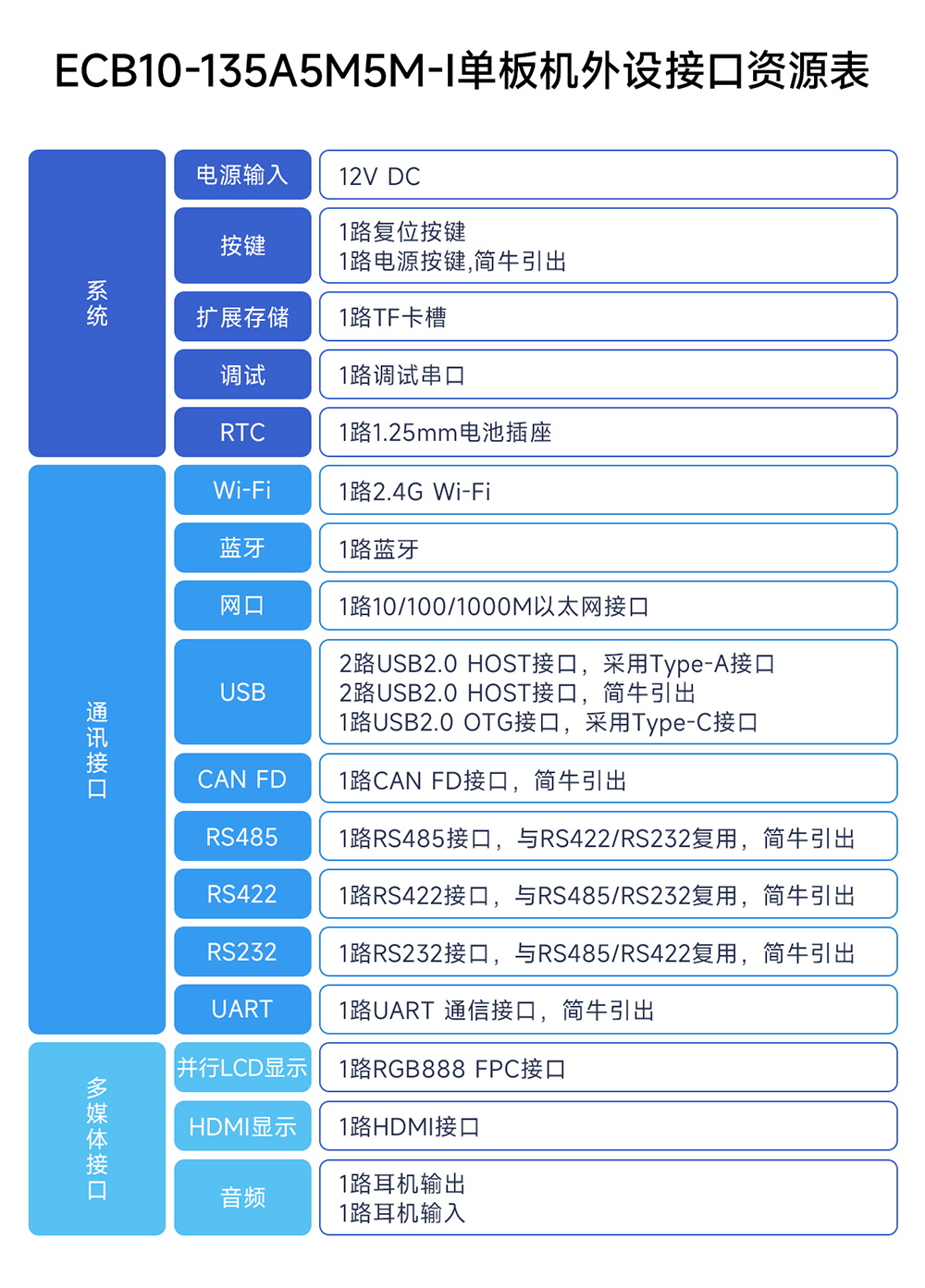

| 電源輸入 | 12V 1A DC輸入 | |
| 處理器 | STM32MP135AAF3；Single Arm Cortex-A7 core，650MHz； | |
| 存儲 | 內存 | DDR3L SDRAM，16位寬，512MB； |
| FLASH | 512MB并行NAND FLASH； | |
| 顯示 | 1路40Pin FPC并行顯示接口，最大分辨率支持WXGA（1366×768@60fps）,RGB888并行顯示輸出,支持觸摸屏；1路HDMI 2.0接口，最大分辨率支持WXGA； | |
| USB HOST | 4路USB2.0 HOST，其中2個UIO擴展口引出； | |
| USB OTG | 1路 USB OTG，Type-C 接口類型； | |
| 網口 | 1路10/100/1000M自適應RJ45以太網口； | |
| WiFi&BT | 1路2.4G WiFi，1路藍牙，共用1個IPX接口； | |
| TF | 1個TF卡槽，支持插拔檢測； | |
| 音頻 | 1路3.5mm音頻輸出(綠)，1路3.5mm麥克風輸入(紅)； | |
| 調試 | 1路UART TTL調試串口，2.54mm插針； | |
| CAN | 1路 CAN-FD接口，UIO擴展口引出； | |

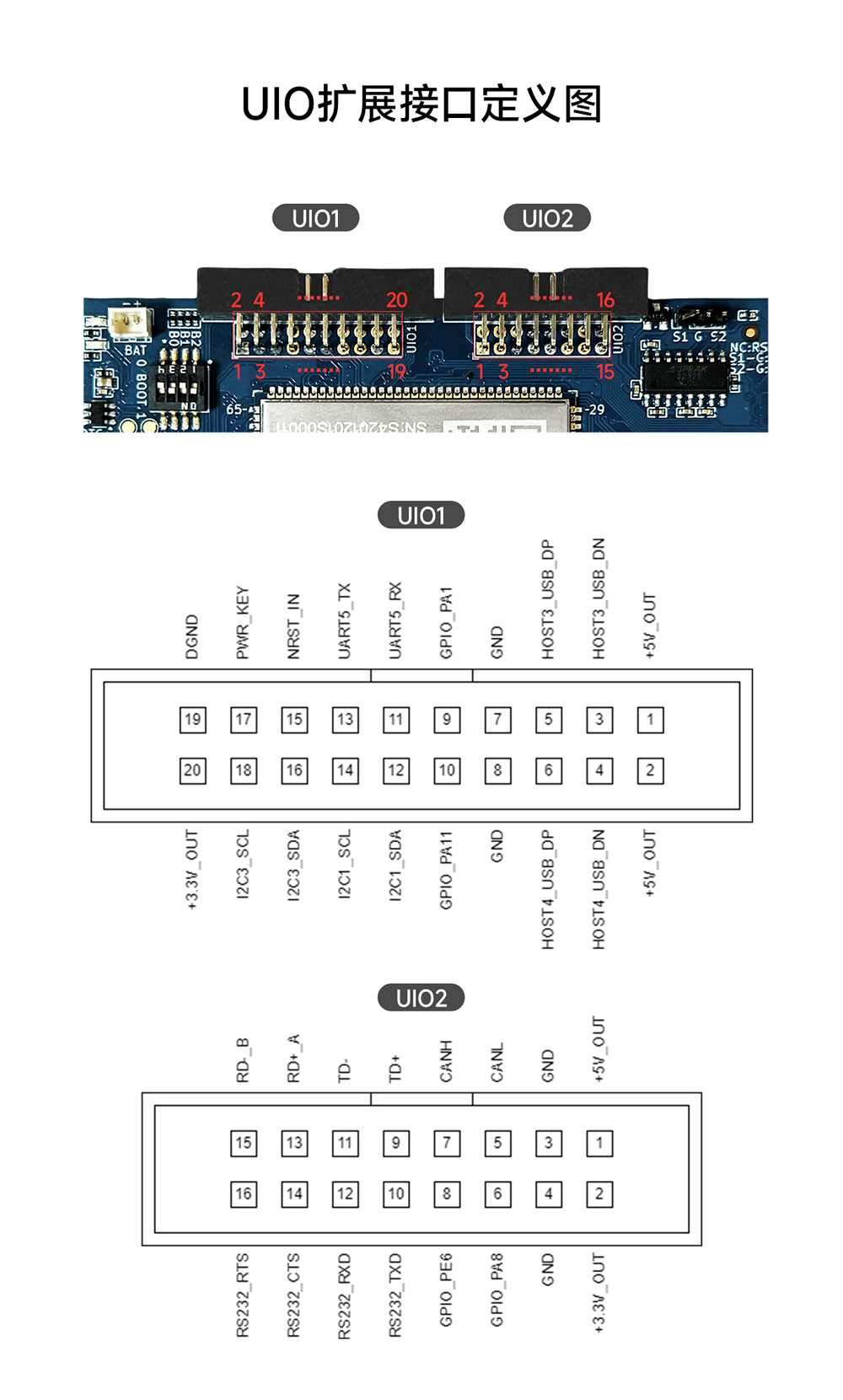

| GPIO | 4路GPIO，UIO擴展口引出； | |
| 串口 | 1路RS485/422/232多協議串口，通過跳線帽選擇通信方式，RS485通信速率10Mbps，RS232通信速率250kbps； RS485,RS232支持流控，UIO擴展口引出； 1路UART通信串口，支持流控，UIO擴展口引出； | |
| I2C | 2路I2C，UIO擴展口引出； | |
| 按鍵 | 1路復位按鍵，側面按鍵，同時UIO擴展口引出； 1路電源按鍵，UIO擴展口引出； | |
| 指示燈 | 1 個電源指示燈；1 個運行指示燈；1 個用戶燈； | |
| 看門狗 | 支持片內看門狗功能 | |
| RTC | 1路1.25mm RTC電池座； | |
| BOOT | 1路啟動選擇撥碼，支持從FLASH、OTG、TF卡啟動； | |
| 電源輸出 | 2路5V 1A電源輸出,UIO擴展口引出； 2路3.3V 1A電源輸出,UIO擴展口引出； | |

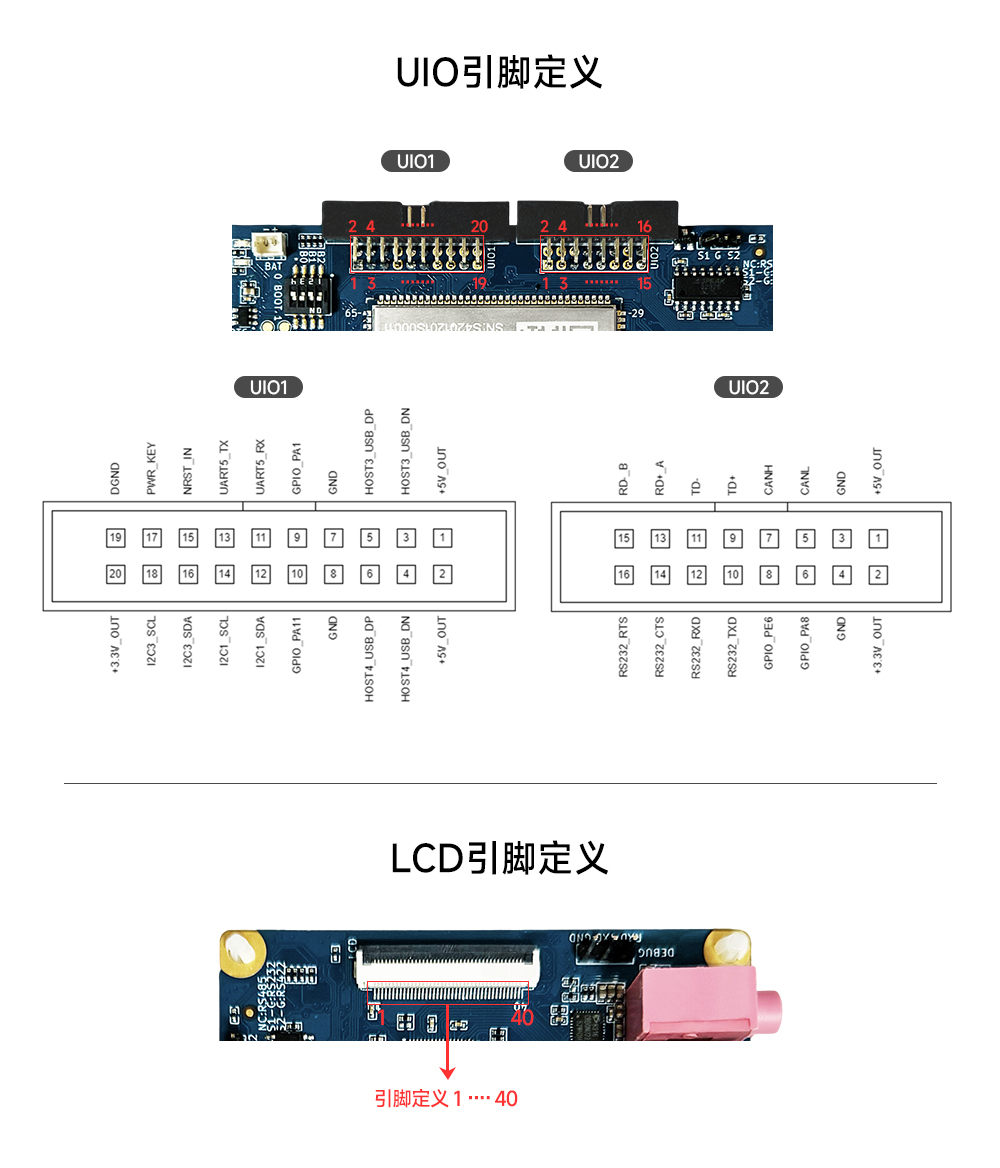

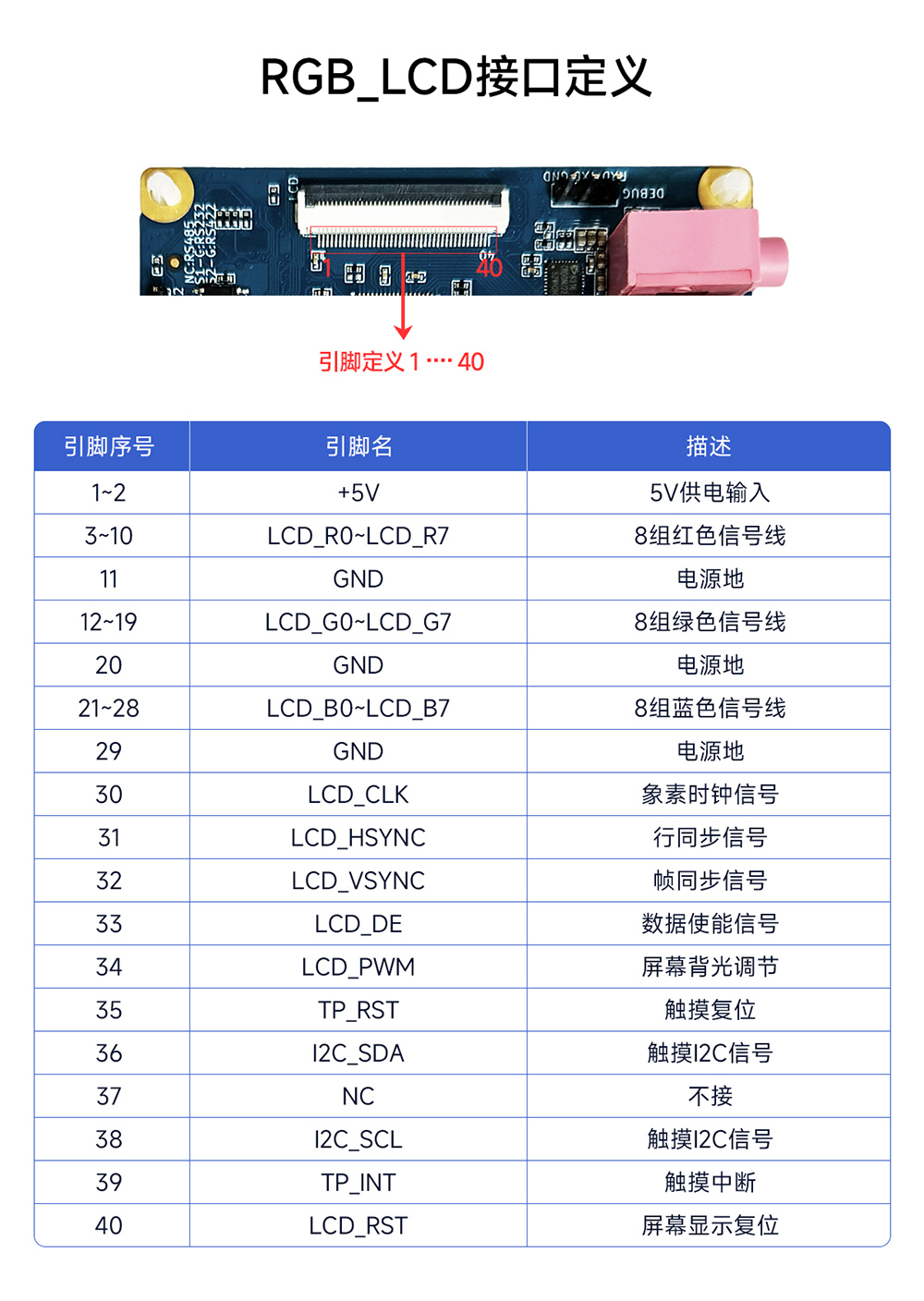

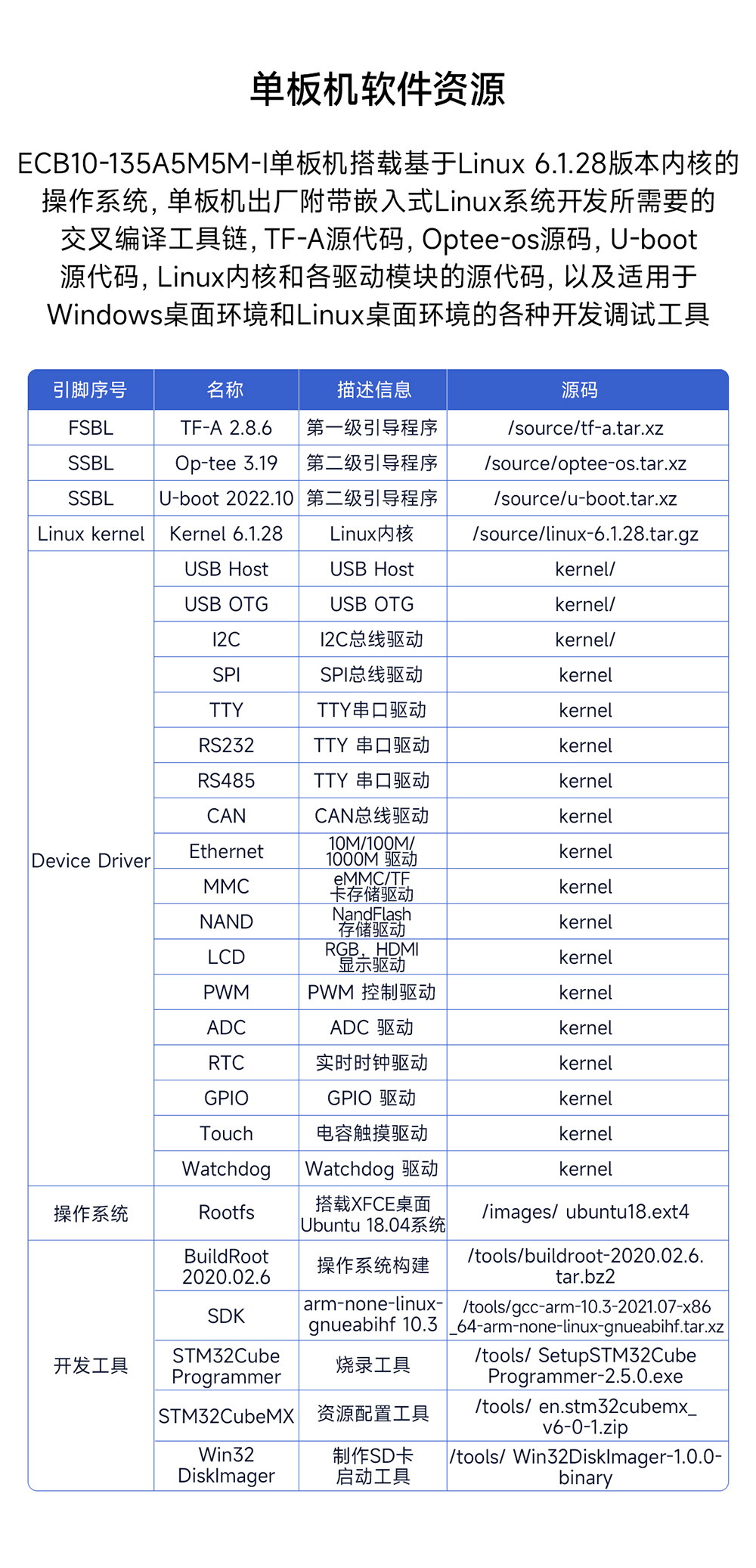

| 引腳序號 | 引腳名 | 描述 |
| 1~2 | +5V | 5V供電輸入 |
| 3~10 | LCD_R0~LCD_R7 | 8組紅色信號線 |
| 11 | GND | 電源地 |
| 12~19 | LCD_G0~LCD_G7 | 8組綠色信號線 |
| 20 | GND | 電源地 |
| 21~28 | LCD_B0~LCD_B7 | 8組藍色信號線 |
| 29 | GND | 電源地 |
| 30 | LCD_CLK | 像素時鐘信號 |
| 31 | LCD_HSYNC | 行同步信號 |
| 32 | LCD_VSYNC | 幀同步信號 |
| 33 | LCD_DE | 數據使能信號 |
| 34 | LCD_PWM | 屏幕背光調節 |
| 35 | TP_RST | 觸摸復位 |
| 36 | I2C_SDA | 觸摸I2C信號 |
| 37 | NC | 不接 |
| 38 | I2C_SCL | 觸摸I2C信號 |
| 39 | TP_INT | 觸摸中斷 |
| 40 | LCD_RST | 屏幕顯示復位 |
| 產品手冊 |
【產品手冊】ECB10-135A5M5M-I_ProductManual_CN_V1.0 |
| 【產品手冊】ECB10-135A5M5M-I_User_Guide_CN_V1.2 |
| 硬件資料 |
| 【硬件資料】ECB10-135A5M5M-I_Kicad_PCB_Library |
| 【硬件資料】ECB10-135A5M5M-I_Kicad_Schematic_Library |
| 【硬件資料】ECB10-135A5M5M-I_Schematic_V1.1 |
| 芯片資料 |
| 【芯片資料】ECB10-135A5M5M-I_Datasheet |
| 開發資料 |
| 【開發資料】ECB10-135A5M5M-I_單板機資料 提取碼：ECK1 |
