接口方式：TTL串口+RJ45
工作電壓：DC 2.1~3.6V
傳輸介質：網線
網絡協議：TCP/UDP、MQTT、HTTP、IPV4、DHCP、DNS
產品尺寸：32.5*16.5*17.5mm
產品重量：9±1g

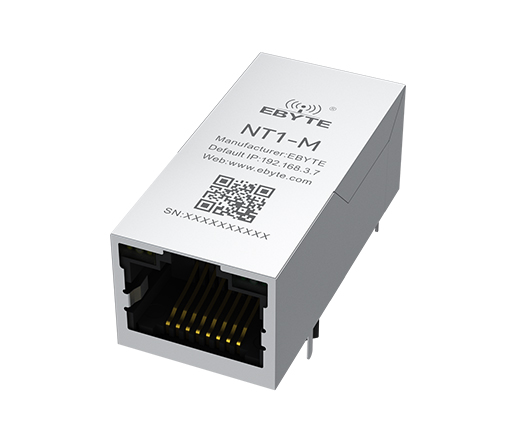

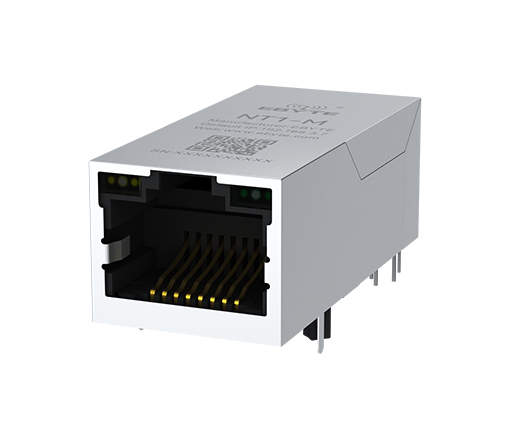

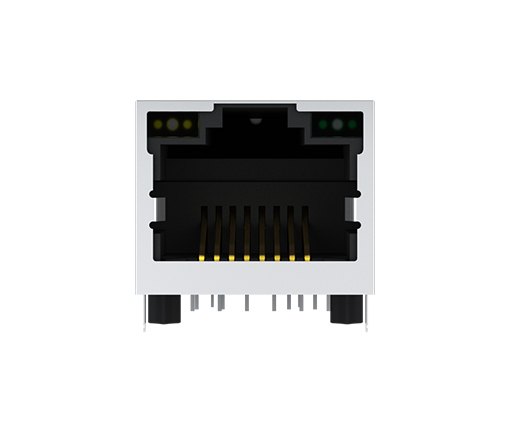

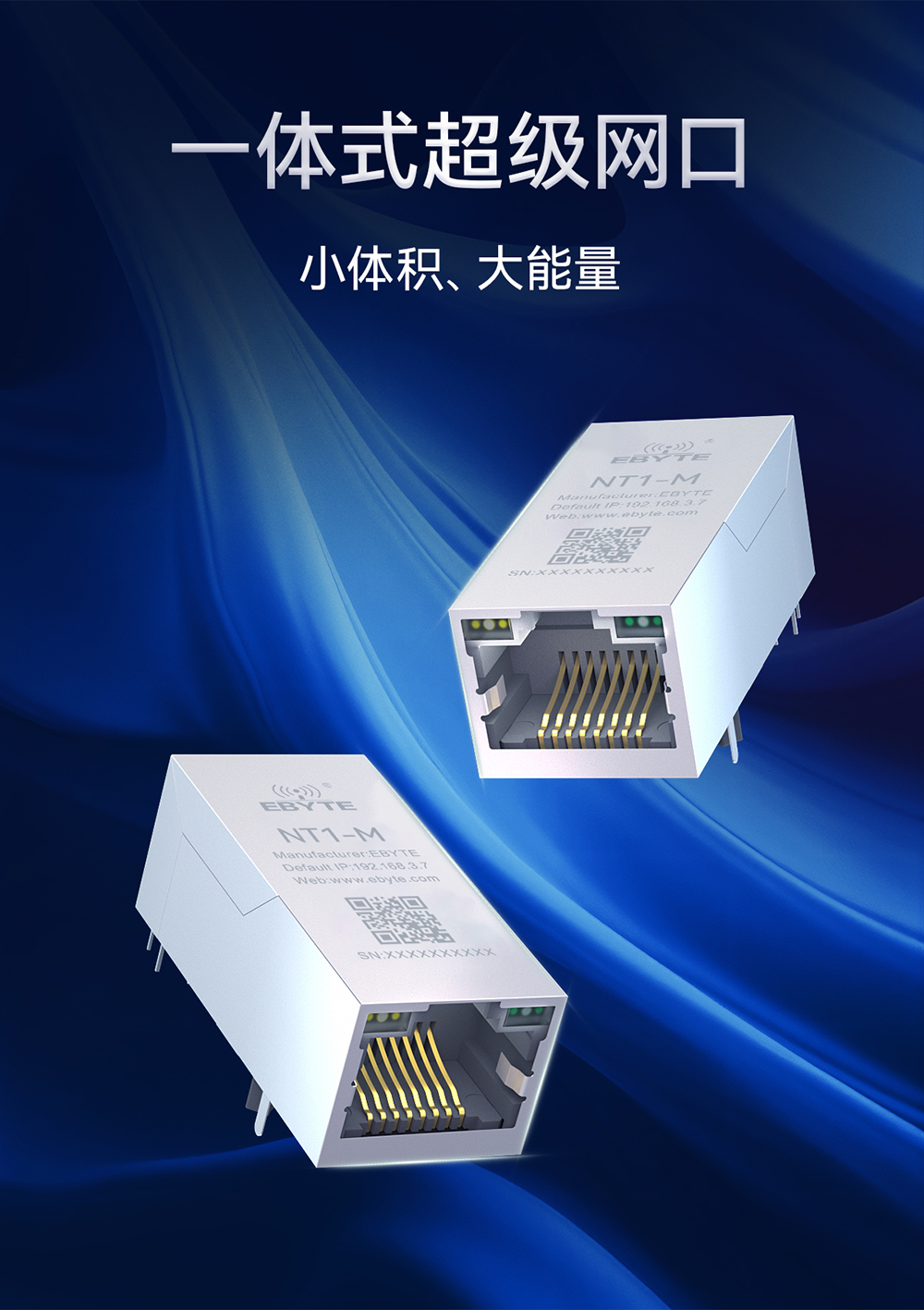

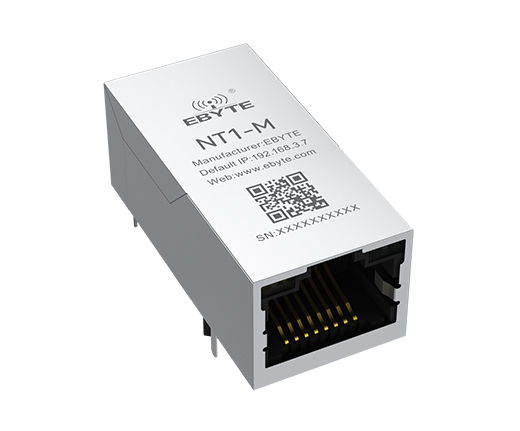

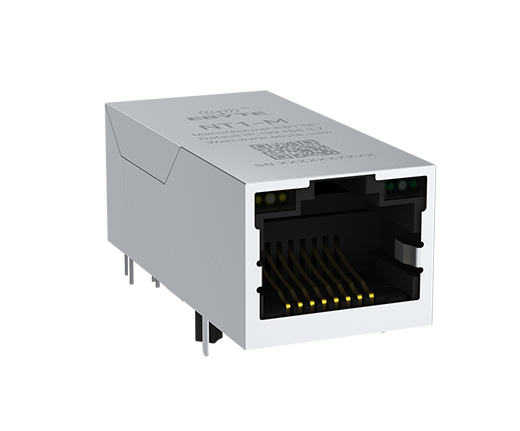

產品簡介：NT1-M串口轉以太網插針模塊是實現TTL串口數據?以太網數據傳輸?shù)囊蕴W(wǎng)模組（又稱“超級網口”）。產品自帶RJ45接口，全包網口封裝。可滿足各類TTL電平串口設備、MCU的聯網功能。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 項目 | 說明 |
| 工作電壓 | DC 2.1~3.6V 推薦使用 3.3V 供電，供電負載能力建議 300mA 以上 |
| 工作電流 | 待機：50mA @ 3.3V 峰值：150mA@3.3V |
| 接口 | 串口（TTL）、網口（RJ45） |
| 串口電平 | 3.3V TTL 電平，如需 5V 需外接轉換電路 |
| 工作模式 | TCP Server（默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| Socket 連接 | TCP 服務器支持 6 路客戶端連接 |
| 網絡協議 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |

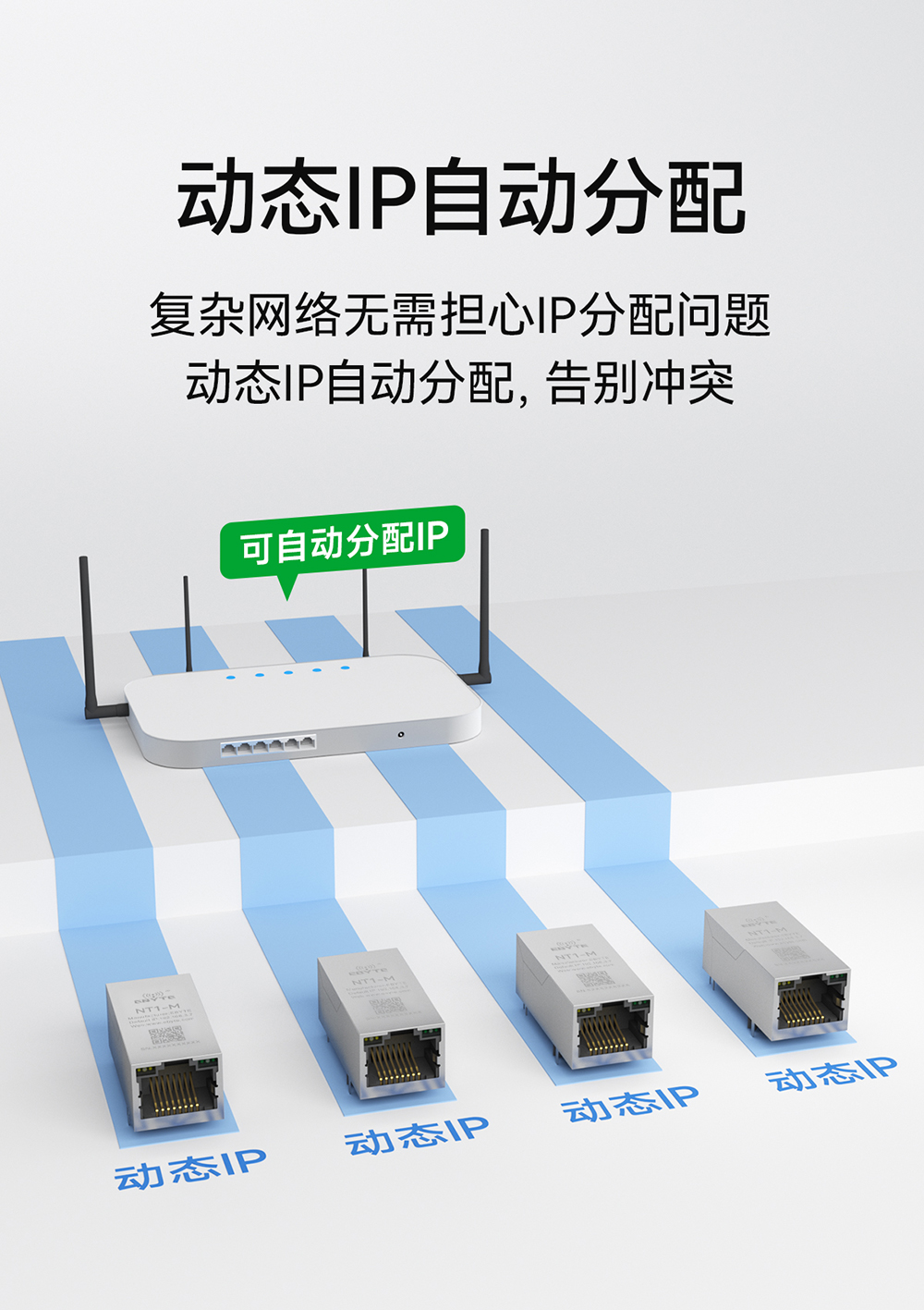

| IP 獲取方式 | 靜態 IP（默認）、DHCP |
| DNS 域名解析 | 支持 |
| 域名解析服務器 | 114.114.114.114（可自定義） |
| 配置方式 | 網頁、參數配置工具、AT 指令 |
| IP 地址 | 192.168.3.7（可自定義） |
| 用戶名 | admin（可自定義） |
| 密碼 | admin（可自定義） |
| 本地端口 | 8887（可自定義） |
| 子網掩碼 | 255.255.255.0（可自定義） |
| 網關 | 192.168.3.1（可自定義） |
| 串口緩存 | 1024 Byte |
| 打包機制 | 512 Byte |
| 串口波特率 | 1200 ～ 230400 bps（默認 115200） |
| 數據位 | 5、6、7、8（默認） |
| 停止位 | 1（默認）、2 |
| 校驗位 | None（默認）、Odd、Even、Mark、Space |
| 流控 | NONE（默認）、RTS/CTS、DSR/DTR、XON/XOFF |
| 產品尺寸 | 32.5×16.5×17.5mm |
| 產品重量 | 9±1g |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） |

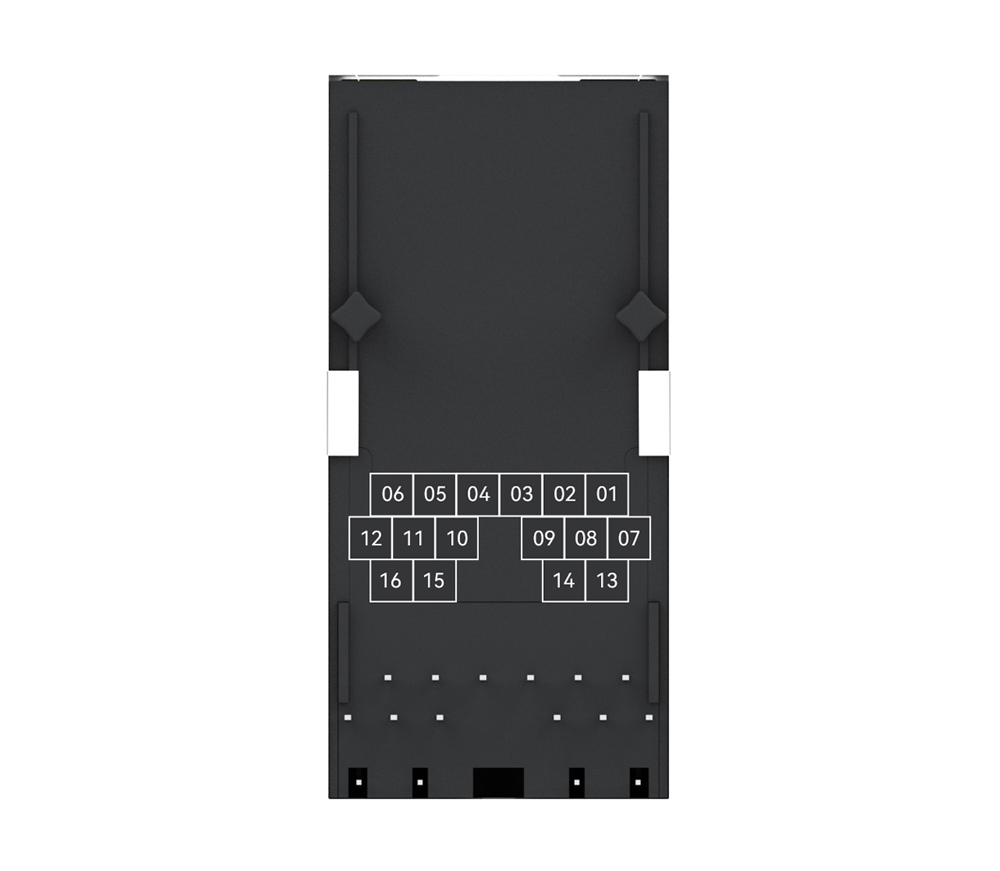

| 序號 | 引腳 | 描述 |
| 1 | RXD0 | NC，燒錄接口，不用懸空 |
| 2 | TXD0 | NC，燒錄接口，不用懸空 |
| 3 | BOOT | NC，燒錄接口，建議外部上拉 |
| 4 | RST | 接芯片復位腳，拉低 100uS 以上生效，建議外部上拉 |
| 5 | 485_EN | 485 使能腳 |
| 6 | RELOAD | 恢復出廠設置，拉低生效 |
| 7 | STATE0 | PHY 連接指示，協商完成后拉低 |
| 8 | RXD | 用戶串口，3.3V TTL 電平 |
| 9 | TXD | 用戶串口，3.3V TTL 電平 |
| 10 | GND | 電源+信號地 |
| 11 | VCC | 電源正極，建議供電能力 300mA@3.3V 以上 |
| 12 | STATE1 | 物理數據指示燈，有數據時電平跳動 |
| 13 | LED0- | LED0 指示燈負極，可外接 7 腳指示 STATE0 信號 |
| 14 | LED0+ | LED0 指示燈正極，連接 3.3 電源+ |
| 15 | LED1+ | LED1 指示燈正極，連接 3.3 電源+ |
| 16 | LED1- | LED1 指示燈負極，可外接 12 腳指示 STATE1 信號 |
