通信接口：UART
工作頻率：860.125~932.125MHz
發射功率：13dBm

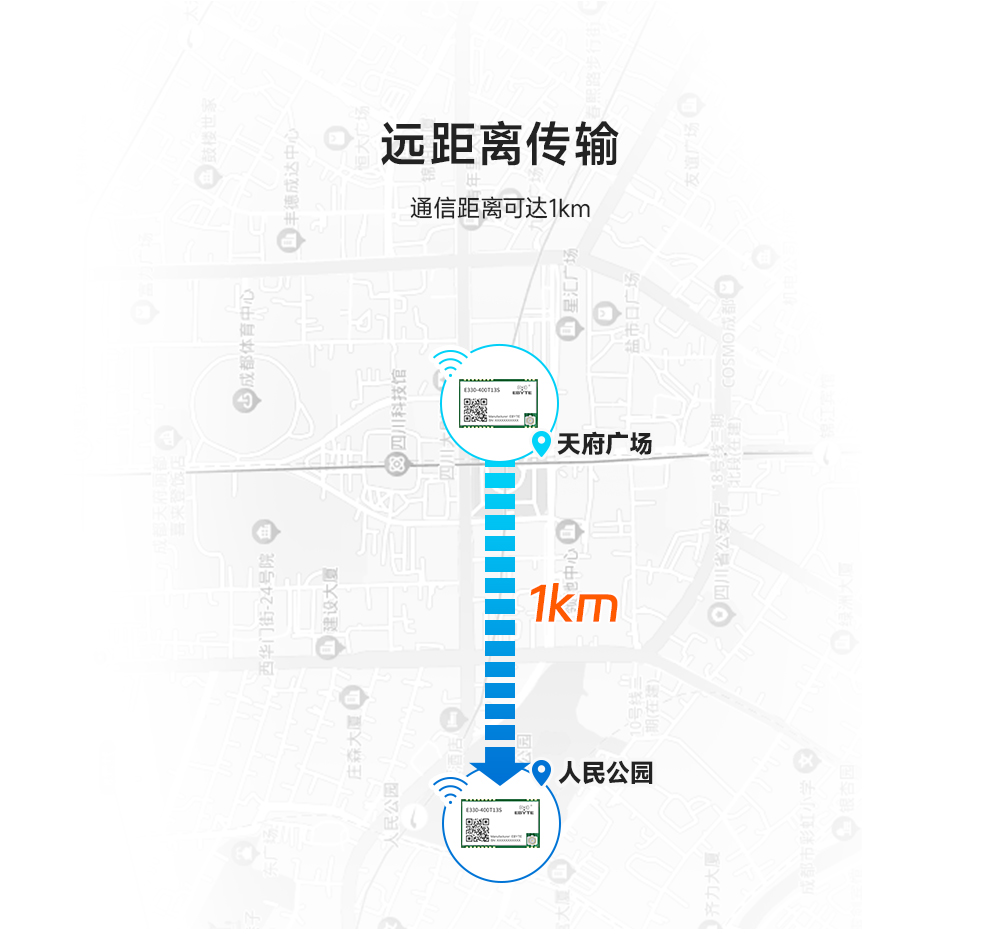

通信距離：1.0km
產品尺寸：16*26mm
產品重量：1.9±0.5g

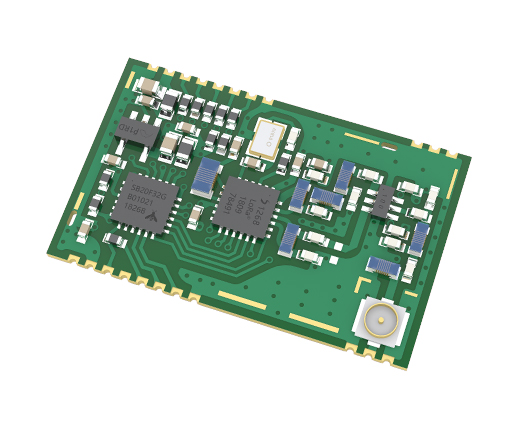

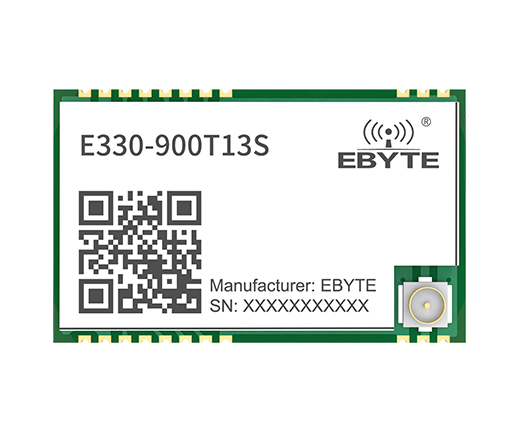

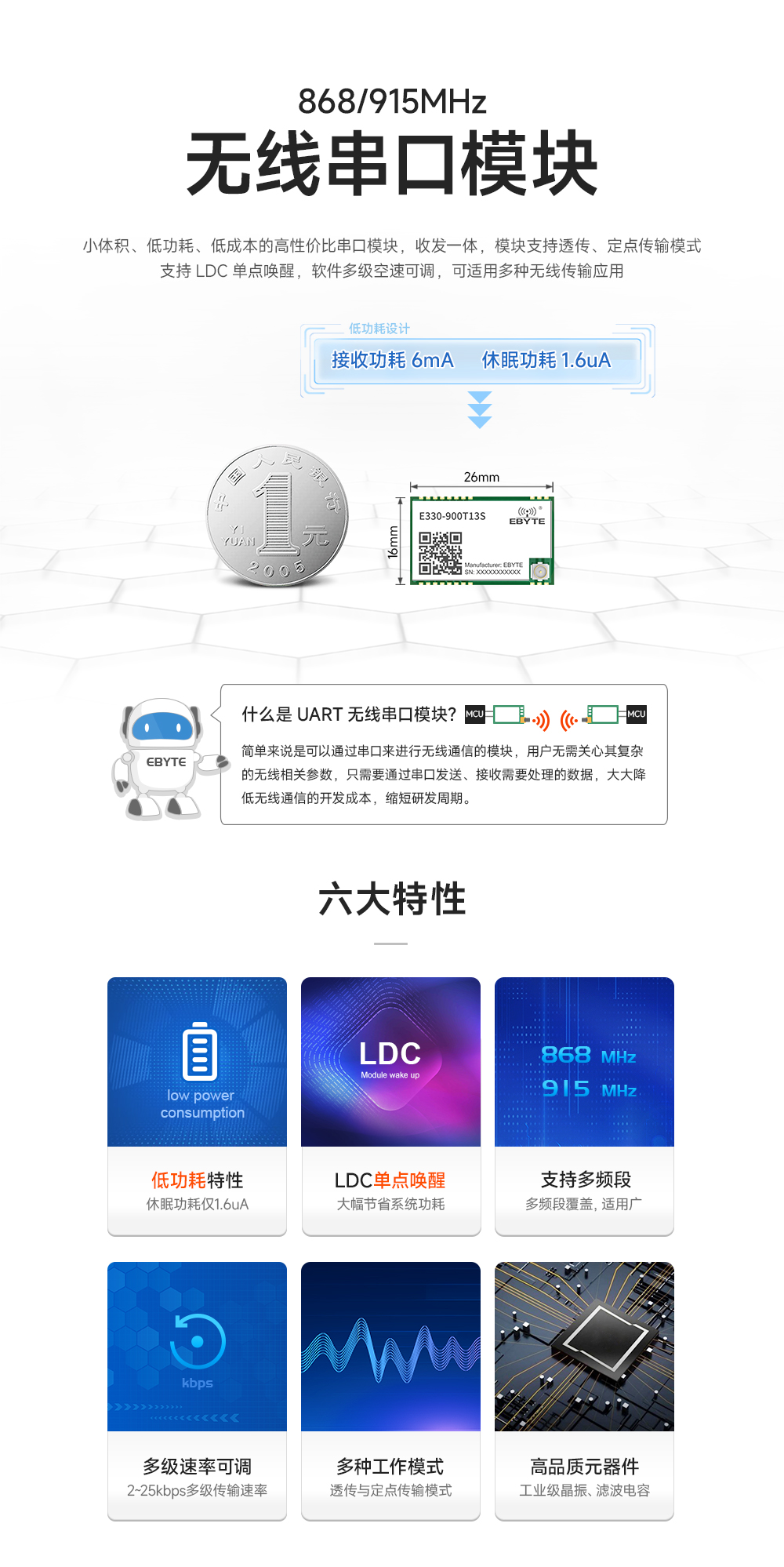

產品簡介：E330-900T13S是一款小體積、低功耗、低成本的超高性價比無線串口模塊，收發一體，覆蓋868、900MHz頻段。無線模塊支持透?jìng)?、定點傳輸模式，支持LDC單點喚醒，軟件多級空速可調，可適用多種無線傳輸應用。同時模塊簡單易用，無需復雜配置即可快速上手，做到真正的即拿即用。

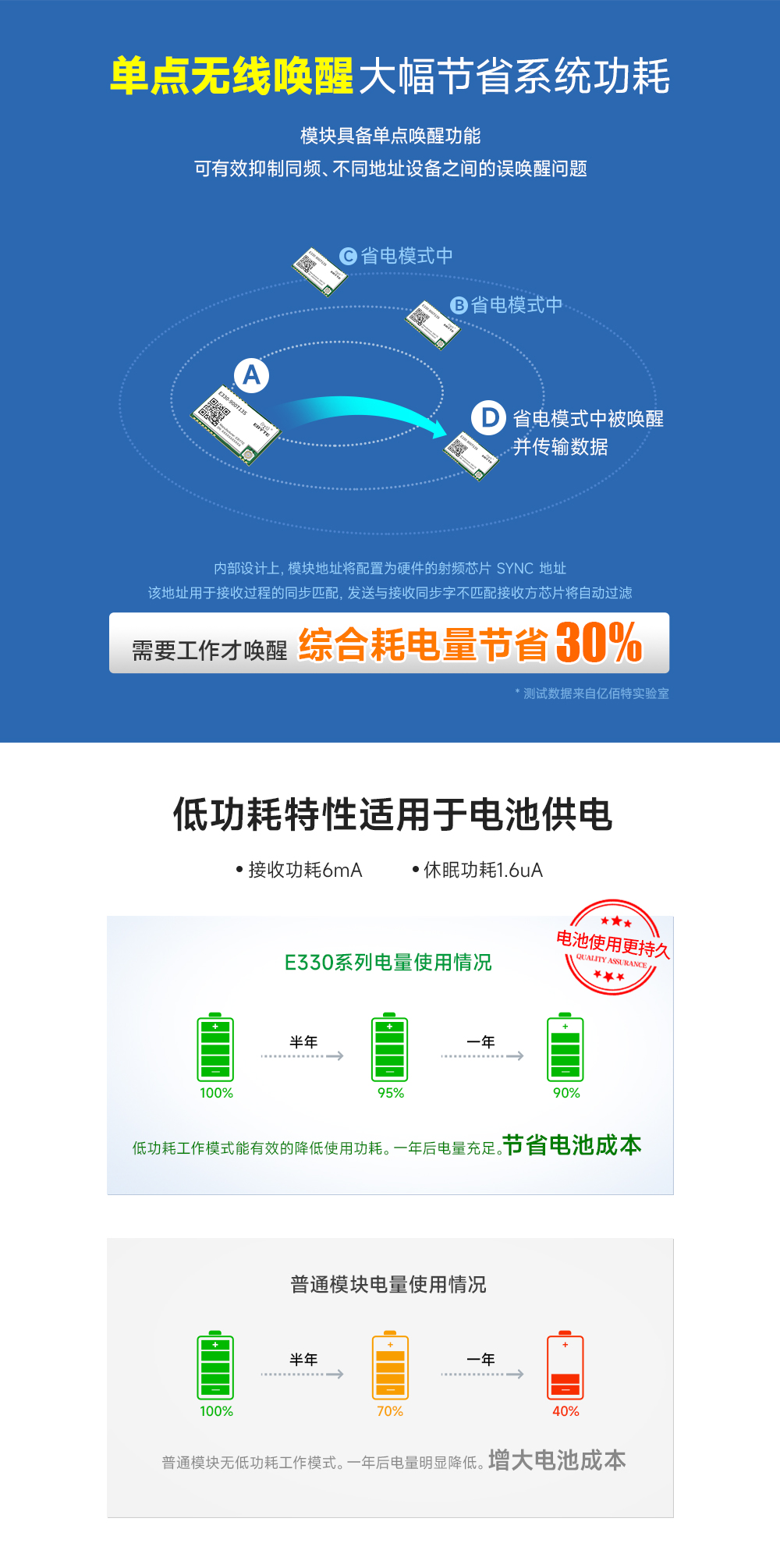

| 主要參數 | 描述 | 備注 |
| 參考距離 | 1.0km | 晴朗空曠，天線增益 3.5dBi，天線高度 1.3 米，空中速率 2kbps |
| 發送長度 | 58 字節 | 單次空中最大傳輸字節 |
| 緩存容量 | 80 字節 | 軟件實際調試 |
| 調制方式 | FSK | - |
| 通信接口 | UART | 8N1/8E1/EO1,1200~38400 多級可調 |
| 封裝方式 | 貼片 | 郵票孔 |
| 接口方式 | 1.27 排針 | - |
| 外形尺寸 | 16*26mm | |
| 天線接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 3 | 3.3/5 | 5.5 | V | 超過 5.5V 可能永久燒毀模塊（設計時考慮寬電壓供電） |
| 工作溫度 | -40 | 25 | 85 | ℃ | 工業級 |
| 工作頻段 | 860.125 | 868.125 | 932.125 | MHz | 信道間隔 1MHz |
| 發射電流 | - | 35 | - | mA | 915MHz@13dBm |
| 接收電流 | - | 6.5 | - | mA | 常收 |
| WOR模式 | - | 7 | - | uA | LDC:1000ms |
| 休眠電流 | - | 2 | - | μA | 軟件關斷 |
| 空中速率 | 2K | 2K | 25K | bps | 多級可調 |
| 最大輸出功率 | 13 | 13 | 14 | dBm | - |
| 接收靈敏度 | - | -118 | - | dBm | 2Kbps |

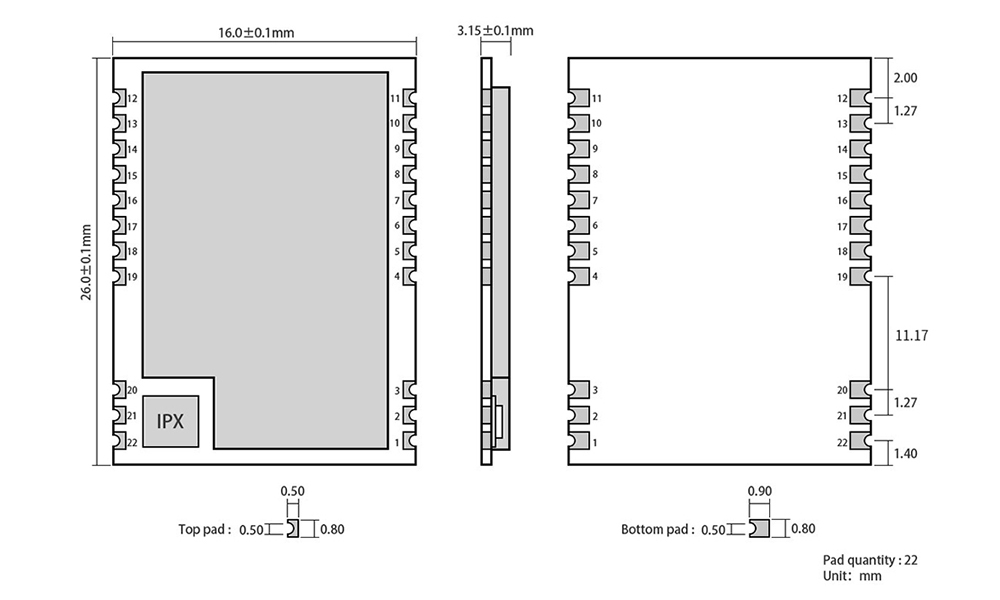

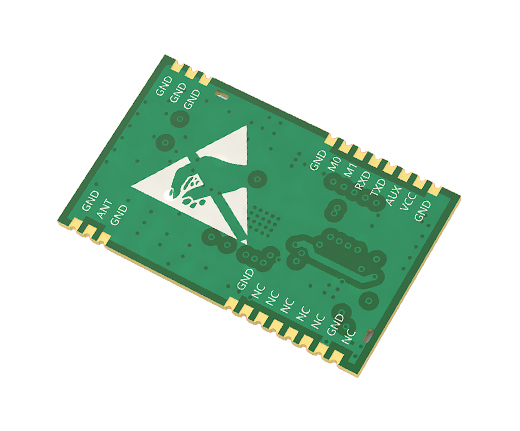

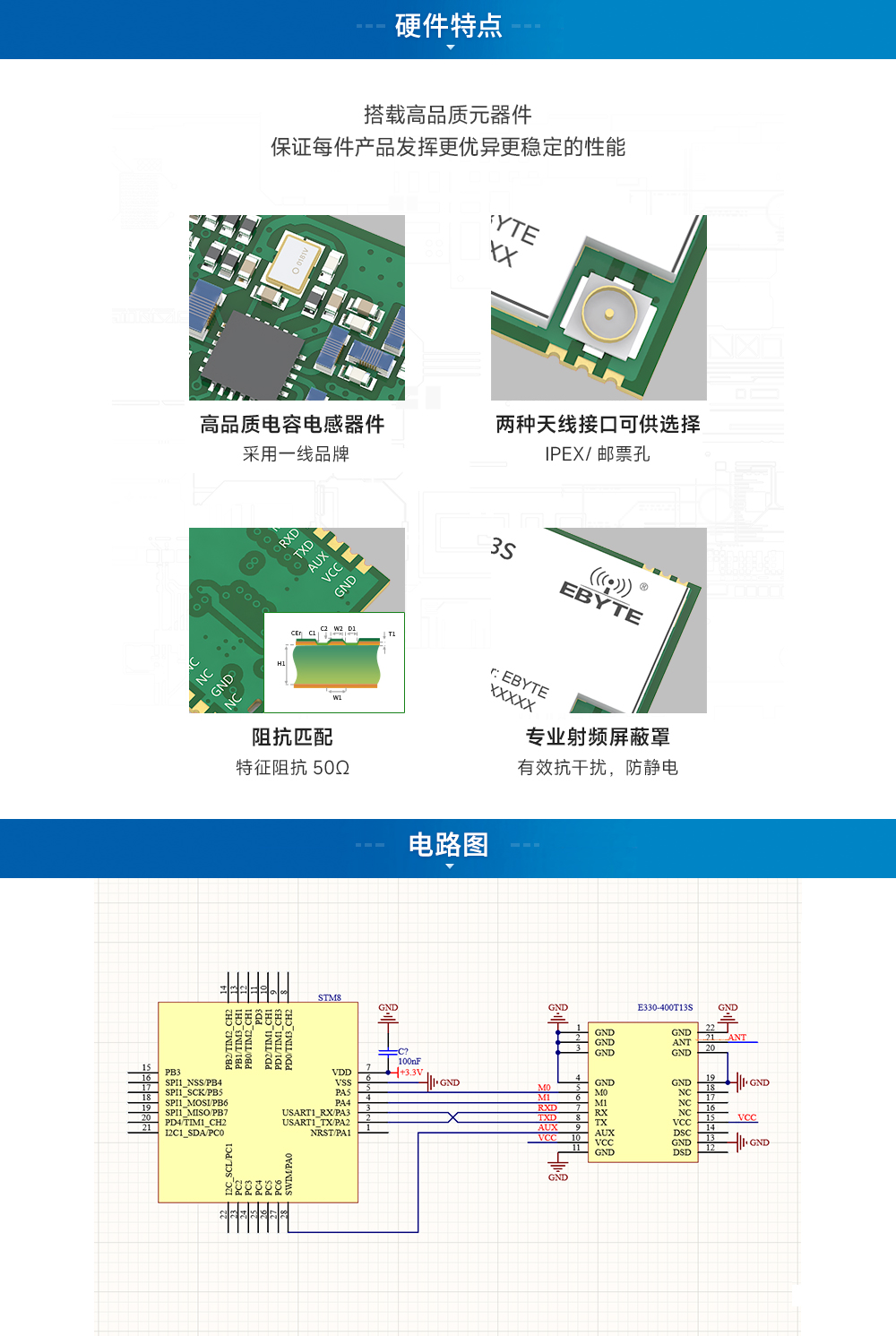

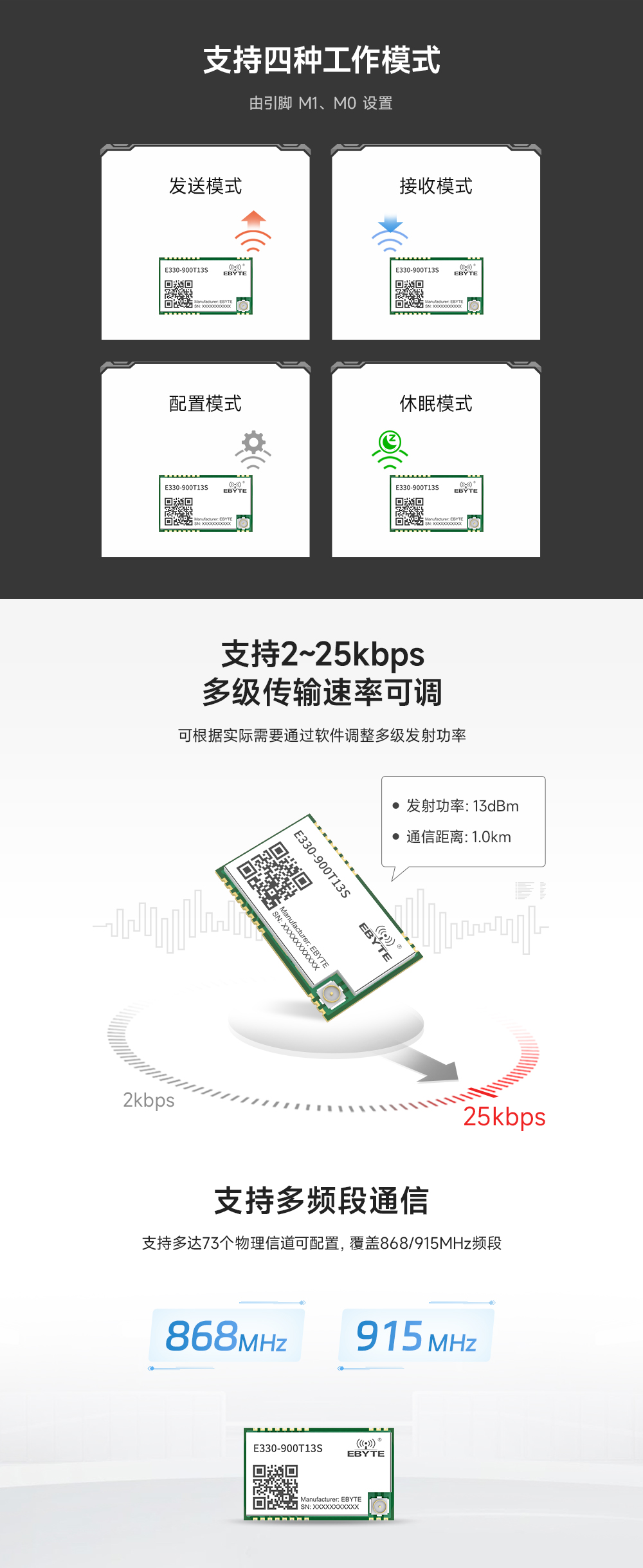

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 模塊地線 |
| 2 | GND | - | 模塊地線 |
| 3 | GND | - | 模塊地線 |
| 4 | GND | - | 模塊地線 |
| 5 | M0 | 輸入（上拉） | 和M1配合，決定模塊的4種工作模式。（不可懸空，如不使用可接地） |
| 6 | M1 | 輸入（上拉） | 和M0配合，決定模塊的4種工作模式。（不可懸空，如不使用可接地） |
| 7 | RXD | 輸入 | TTL串口輸入，連接到外部TXD輸出引腳； |
| 8 | TXD | 輸出 | TTL串口輸出，連接到外部RXD輸入引腳； |
| 9 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 10 | VCC | - | 模塊電源正參考，參考電壓范圍：3.3~5.0V DC |
| 11 | GND | - | 模塊地線 |
| 12 | NC | 預留 | （OCDSCK） |
| 13 | GND | - | 模塊地線 |
| 14 | NC | 預留 | - |
| 15 | NC | 預留 | - |
| 16 | PA4 | 預留 | - |
| 17 | PA2 | 預留 | - |
| 18 | GPI03 | 預留 | - |
| 19 | GND | - | 模塊地線 |
| 20 | GND | - | 模塊地線 |
| 21 | ANT | - | 天線 |
| 22 | GND | - | 模塊地線 |
| 產品說明書 |
【用戶手冊】E330-900T13S_Usermanual_CN  |
| 開發測試 |
| 【封裝文件】E330-900T13S-PcbLib |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】RF_Setting_ |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http:///apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 技術應用 |
| > E330-400T13S小體積、低功耗、低成本的超高性價比串口模塊 |
| 產品 型號 | 接口類型 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
| E330-900T13S | UART | 868M 900M | 13 | 1 | 2~25k | 貼片 | 16*26 | 單點喚醒、透明傳輸 | ||
| E330-400T13S | UART | 433M 470M | 13 | 2.5 | 2K~25K | 貼片 | 16*26 | 小體積,收發一體 |
