芯片方案：SX1212
工作頻率：410~438MHz
發射功率：13dBm
通信距離：0.8km
通信接口：SPI
產品重量：1.6±0.1g

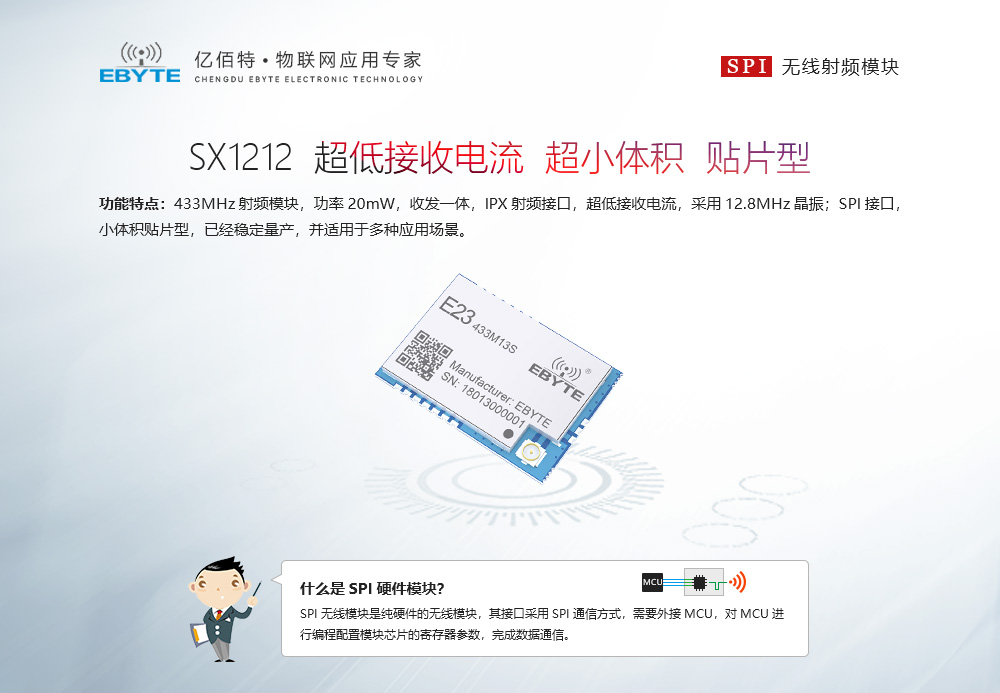

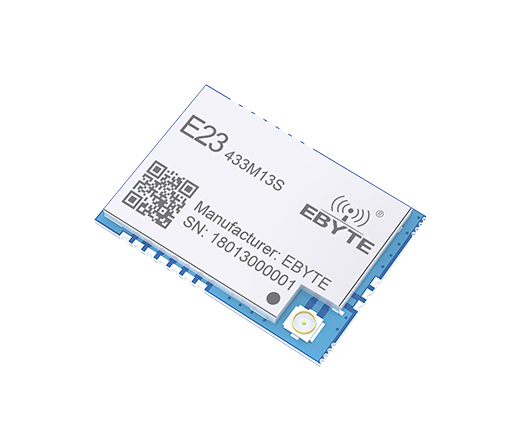

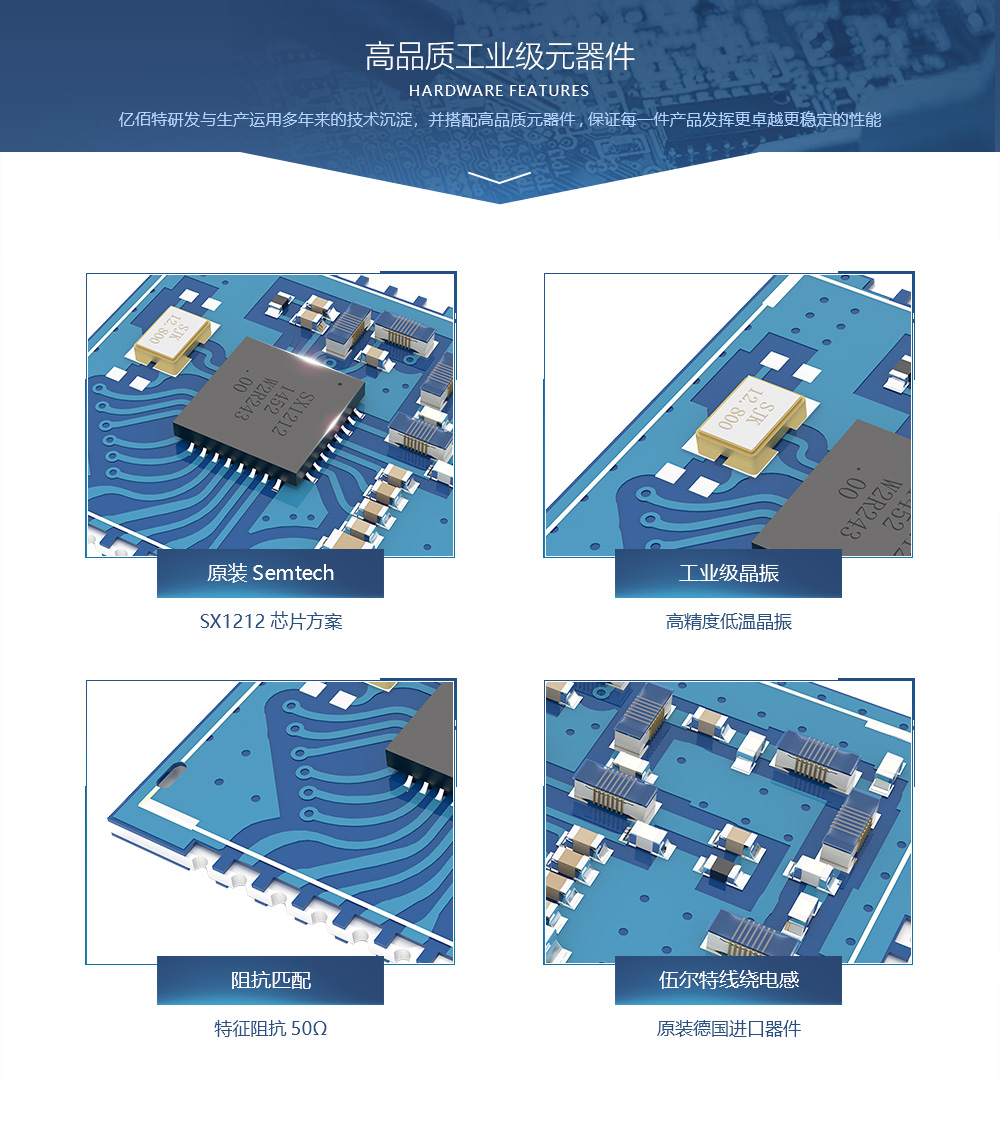

產品簡介：E23-433M13S是成都億佰特公司設計生產的一款433MHz射頻模塊，功率20mW，收發一體，IPX射頻接口，超低接收電流，采用12.8MHz晶振；SPI接口，小體積貼片型，目前已經穩定量產，并適用于多種應用場景。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410~438 MHz | 出廠默認 433MHz（12.8MHz晶振） |
| 發射功率 | 13 dBm | 最大功率（約20mW） |
| 接收靈敏度 | -104 dBm | 空速 25kbps |
| 空中速率 | 2k~500kbps | 出廠默認 2kbps |
| 實測距離 | 800米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速2kbps |
| 硬件參數 | 參數值 | 備注 |

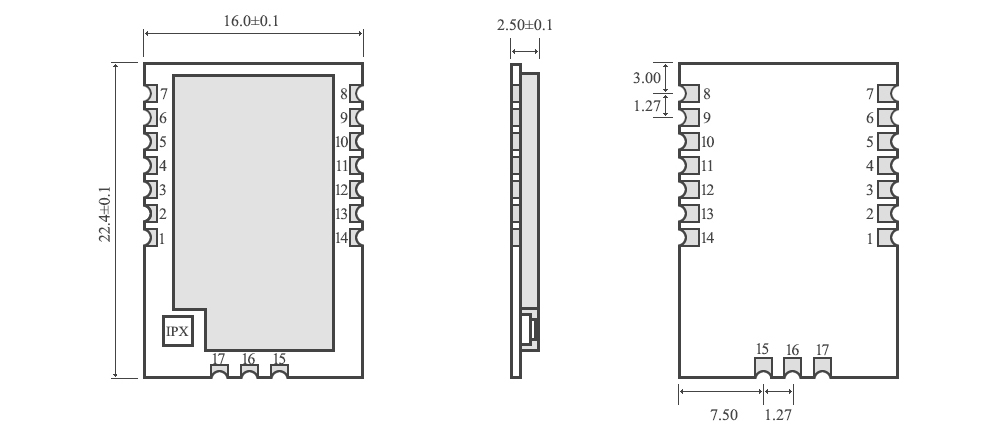

| 尺寸大小 | 16 * 22.4 mm | |
| 天線形式 | 郵票孔/IPEX | |
| 通信接口 | SPI | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.1 | 3.3 | 3.6 | V | |
| 通信電平 | 2.1 | 3.3 | 3.6 | V | |
| 發射電流 | 33 | 35 | 39 | mA | 13dBm（20mW） |

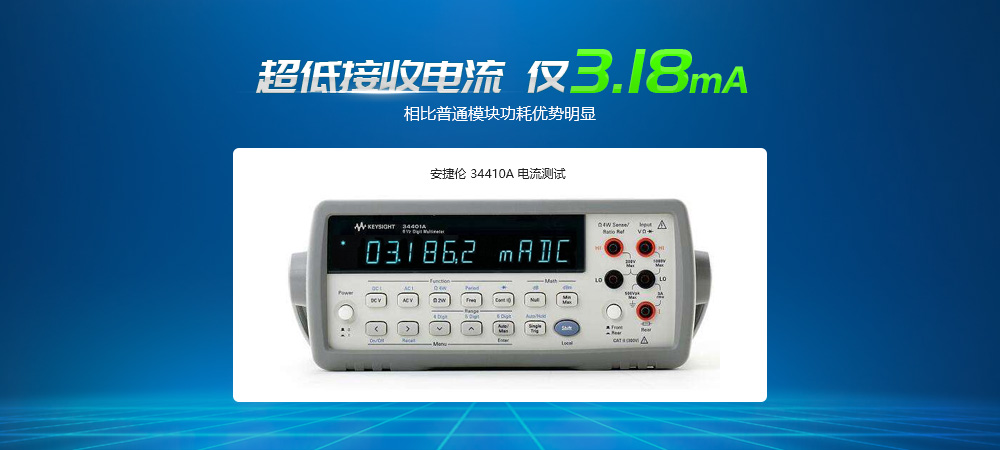

| 接收電流 | 2 | 3 | 4 | mA | |
| 休眠電流 | 3 | 4 | 5 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

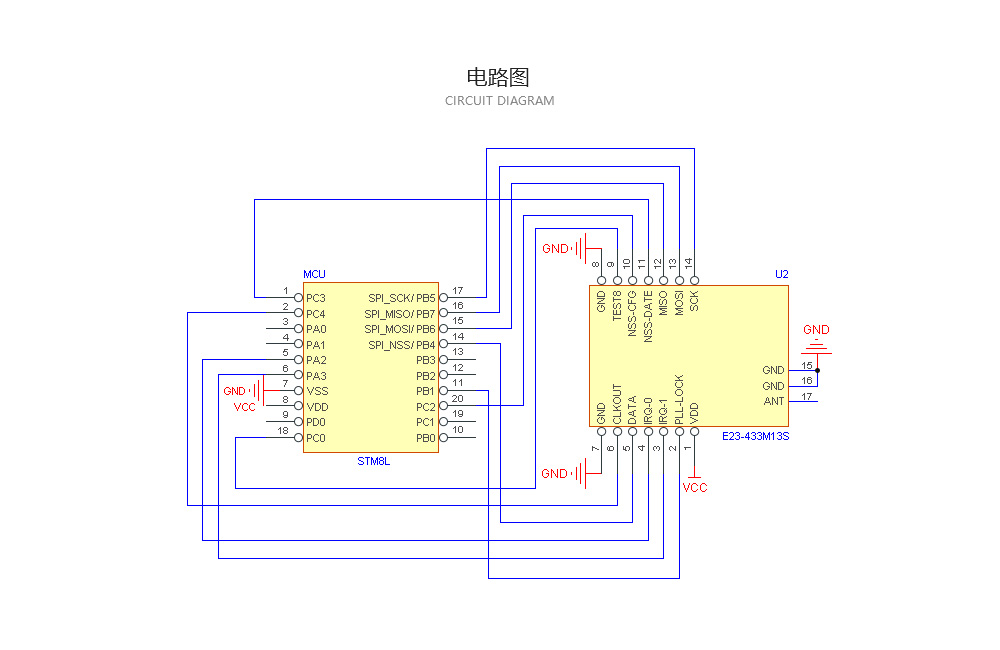

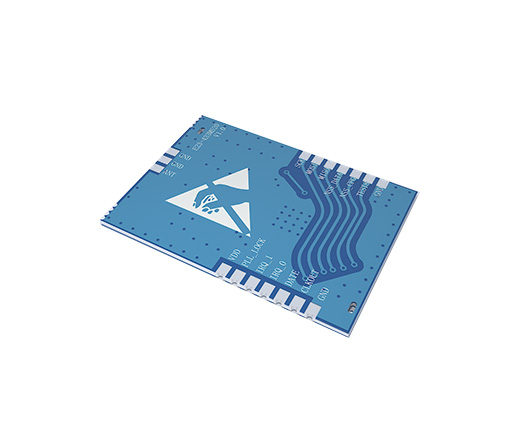

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | VDD | - | 供電電源，必須2.1~3.6V之間 |
| 2 | PLL_LOCK | 輸出 | 鎖相環鎖定檢測（詳見 SX1212 手冊） |
| 3 | IRQ_1 | 輸出 | 可編程中斷引腳1（詳見SX1212手冊） |
| 4 | IRQ_0 | 輸出 | 可編程中斷引腳0（詳見SX1212手冊） |
| 5 | DATA | 輸入/輸出 | NRZ 數據輸入和輸出（連續模式） |
| 6 | CLKOUT | 輸出 | 可編程時鐘輸出引腳（詳見SX1212手冊） |
| 7 | GND | - | 地線，連接到電源參考地 |
| 8 | GND | - | 地線，連接到電源參考地 |
| 9 | TEST8 | 輸入/輸出 | P0R.如果不使用，不連接 |
| 10 | NSS_CFG | 輸入 | 地線，連接到電源參考地 |
| 11 | NSS_DATE | 輸入 | SPI 數據使能 |
| 12 | MISO | 輸出 | 模塊 SPI 數據輸出引腳 |
| 13 | MOSI | 輸入 | 模塊 SPI 數據輸入引腳 |
| 14 | SCK | 輸入 | 模塊 SPI 總線時鐘 |
| 15 | GND | - | 地線，連接到電源參考地 |
| 16 | GND | - | 地線，連接到電源參考地 |
| 17 | ANT | - | 天線 |
