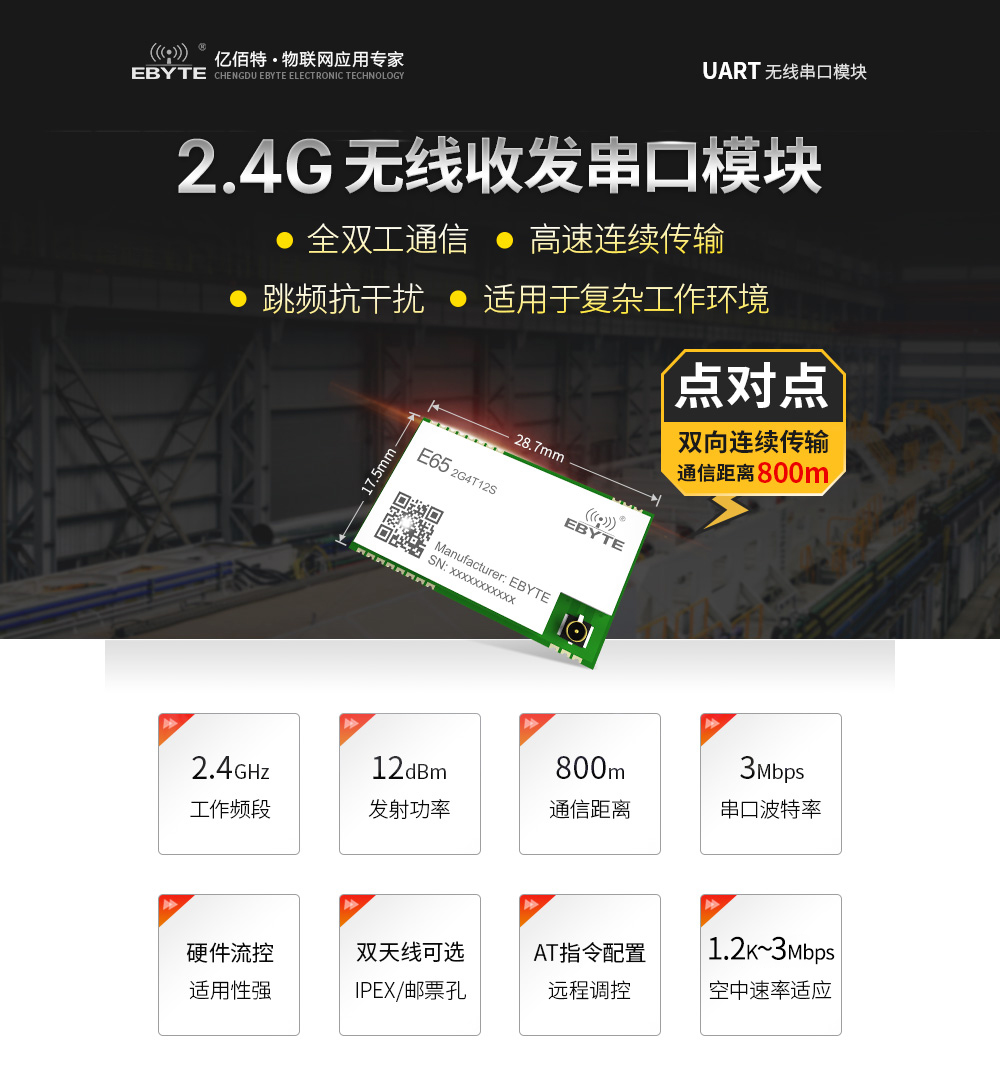

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2480MHz | 支持 ISM 頻段 |
| 最大發射功率 | 12 dBm | - |
| 接收靈敏度 | -95dbm | - |
| 空中速率 | 1.2k~3Mbps | 默認 115.2Kbps |
| 實測距離 | 800米 | - |
| 硬件參數 | 參數值 | 備注 |

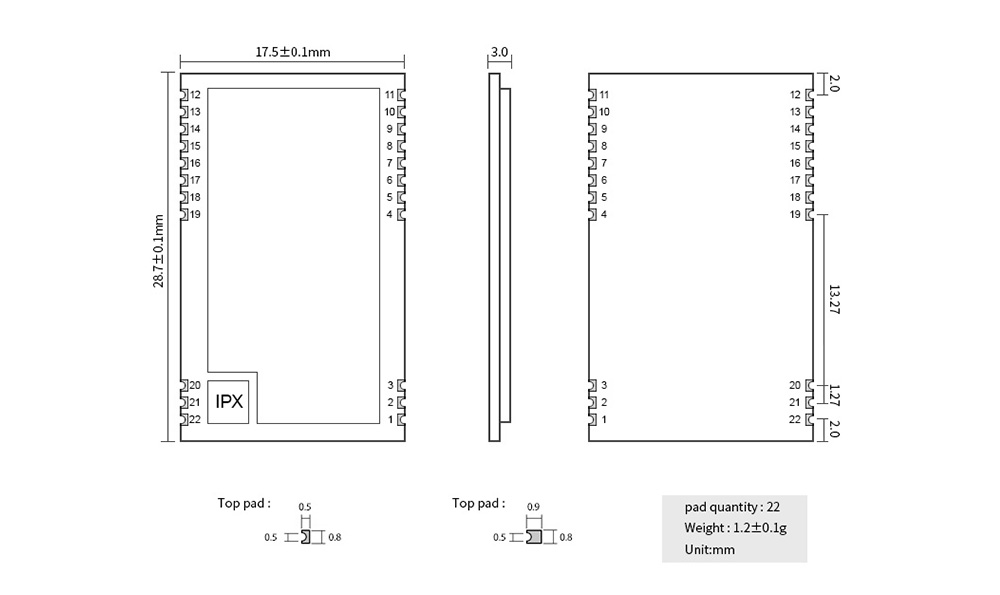

| 尺寸大小 | 28.7 * 17.5 mm | 長*寬 |

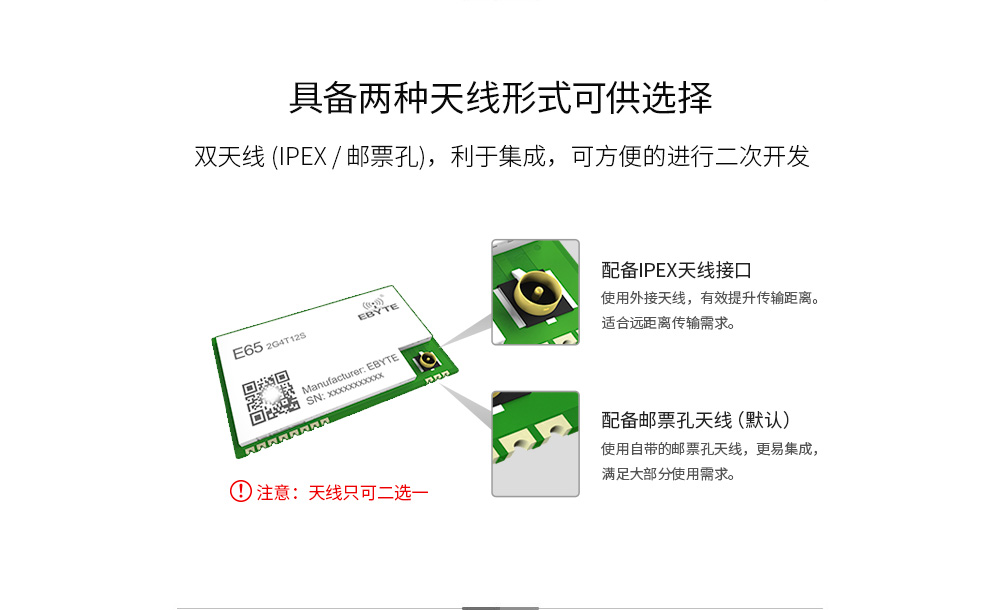

| 射頻接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 通信接口 | UART | 詳見引腳描述 |
| 封裝方式 | 貼片 | 詳見機械尺寸描述 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.3 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V 電平有風險燒毀 |
| 發射電流 | 48 | 49 | 50 | mA | 平均電流，瞬態(Max)120mA |
| 接收電流 | 47 | 48 | 49 | mA | 平均電流，瞬態(Max)120mA |
| 工作溫度 | -40 | 20 | +85 | ℃ | 工業級設計 |
| 序號 | 引腳 | 引腳方向 | 備注 |
1 | GND | - | 模塊地線 |
2 | GND | - | 模塊地線 |
| 3 | GND | - | 模塊地線 |
| 4 | GND | - | 模塊地線 |
| 5 | RTS | 輸出 | 發送請求，低電平有效 |
| 6 | CTS | 輸入 | 發送允許，低電平有效 |
| 7 | RXD | 輸入 | TL 串口輸入，連接到外部 TXD 輸出引腳； |
| 8 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳 |
| 9 | DATA | 輸出 | 收發數據指示引腳，低電平（有數據），高電平（無數據） |
| 10 | VCC | - | 模塊電源正參考，電壓范圍：2.5～3.6V DC，推薦 3.3V |
| 11 | GND | - | 模塊地線 |
| 12 | NC | - | 預留腳，懸空處理 |
| 13 | GND | - | 模塊地線 |
| 14 | NC | - | 預留腳，懸空處理 |
| 15 | NC | - | 預留腳，懸空處理 |
| 16 | NRST | 輸入 | 模塊復位引腳，低電平有效 |
| 17 | LINK | 輸出 | 連接指示引腳：低電平（已連接），高電平（未連接） |
| 18 | Mode | 輸入 | 模式配置引腳：低電平（透傳模式），高電平（配置模式） |
| 19 | GND | - | 模塊地線 |
| 20 | GND | - | 模塊地線 |
| 21 | ANT | - | 天線 |
| 22 | GND | - | 模塊地線 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.tmall.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http:///apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|

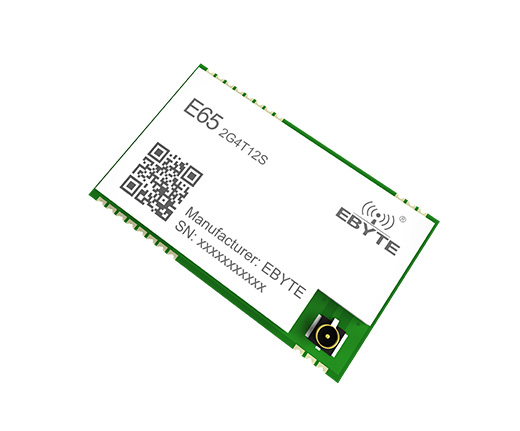

| E65-2G4T12S | UART | - | 2.4G | 12 | 0.8 | 1~3M | 貼片 | 28.7*17.5 | 高速連傳、全雙工通信 |
