基于STM32F103C8T6核心板的E01系列無線模塊（nRF24L01P方案）和E01C系列無線模塊（SI24R1芯片方案）的EBYTE官網例程移植。我們?cè)凇?a href="http:///news/4099.html" target="_blank" title="基于STM32核心板的E01和E01C無線模塊驅動移植案例教程1" se_prerender_url="complete" style="color:#FF0000;text-decoration:underline;">基于STM32核心板E01和E01C無線模塊驅動移植案例教程1》一文中，我們介紹了STM32F103C8T6核心板無線模塊驅動移植案例簡介、硬件環境、軟件環境、基于STM32方案無線射頻模塊簡介以及STM32開發環境配置實驗步驟，本文我們主要介紹基于STM32核心板無線模塊的驅動移植步驟教程。
①、完成《基于STM32核心板E01和E01C無線模塊驅動移植案例教程1》一文中的案例步驟后，已經打開了創建的工程，先進行首次編譯，查看是否有編譯錯誤。
正常的編譯結果應該是0 Error(s), 0 Warning(s)。
②、實現串口重定向，修改usart。c和usart。h文件
usart.c中修改兩個位置。

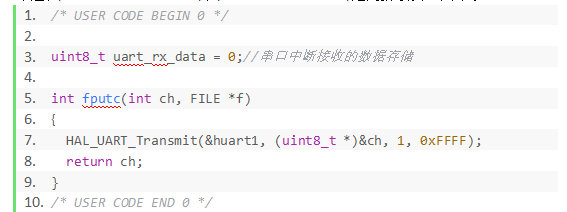

一個是在/* USER CODE BEGIN 0 */和/* USER CODE END 0 */之間新添加如下代碼：

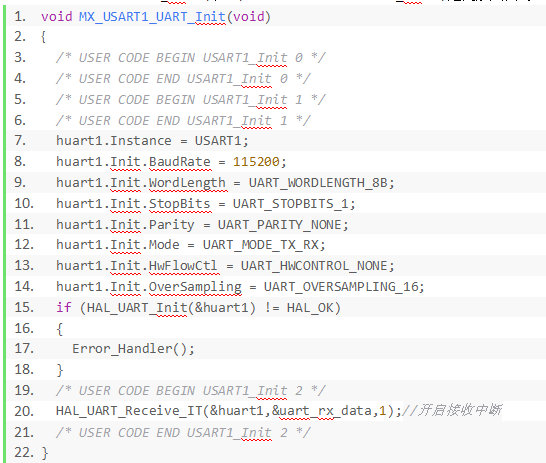

另一個是修改void MX_USART1_UART_Init(void)函數，在該函數中的
/* USER CODE BEGIN USART1_Init 2 */和 /* USER CODE END USART1_Init 2 */之間加入代碼：
Usart.h中，需要包含stdio.h,在/* USER CODE BEGIN Includes */和/* USER CODE END Includes */之間加入代碼：
Usart.h中，在/* USER CODE BEGIN Private defines */和/* USER CODE END Private defines */之間加入代碼：

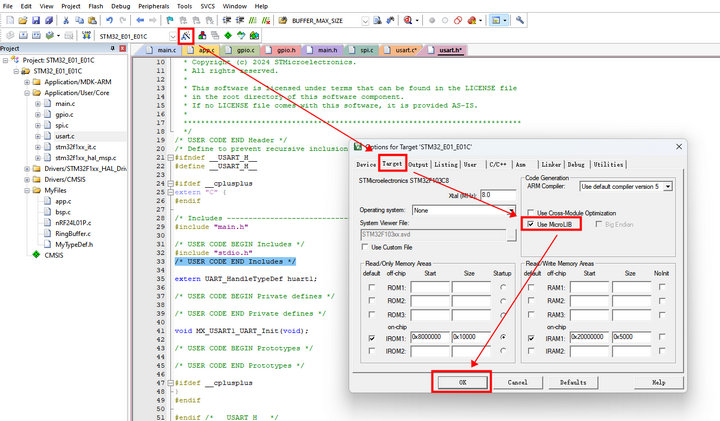

啟用MicroLIB

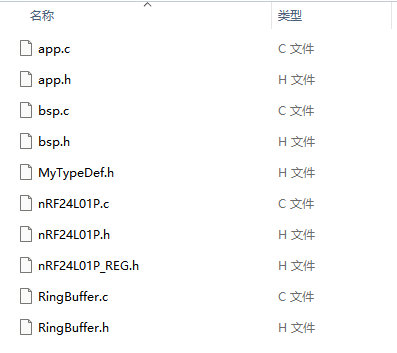

③、在創建的工程路徑下，新建一個名為MyFiles的文件夾，并將例程中的如下文件均復制到MyFiles文件夾中。

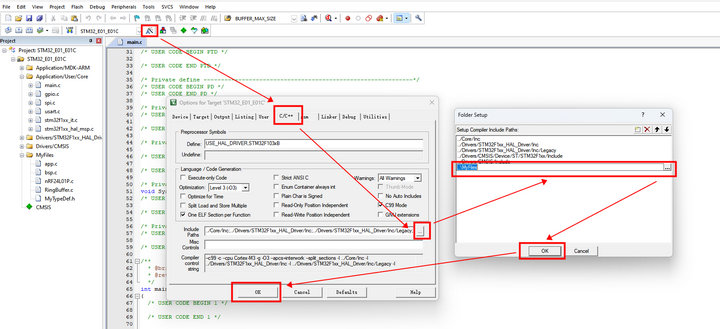

④、添加MyFiles的文件夾路徑到工程

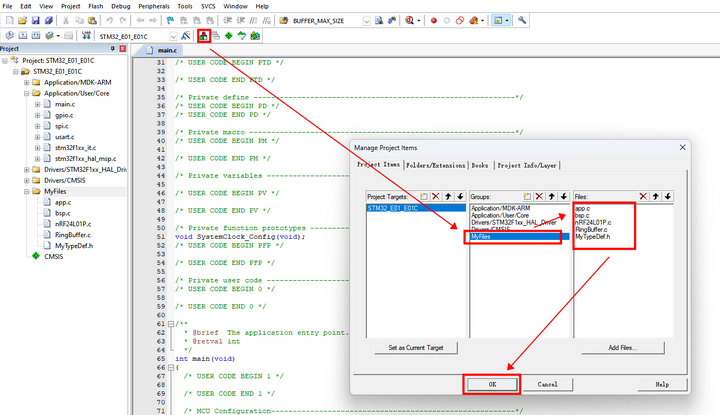

⑤、在工程中新建文件夾，并將復制的文件添加到工程之中
⑥、修改添加到MyFiles文件夾下的所有.c和.h文件
由于涉及到的修改較多，不做一一介紹，直接給出修改后的該文件夾下的所有文件附件。附件見文末的附件MyFiles。

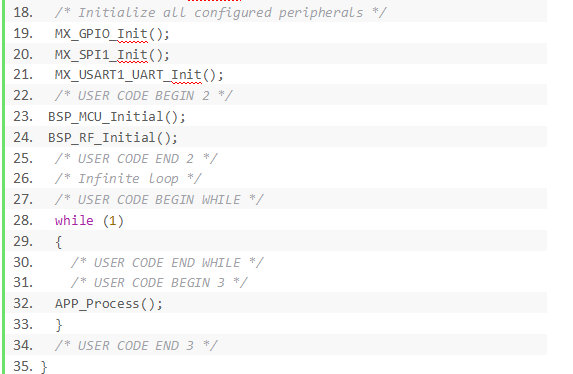

⑦、修改main.c文件

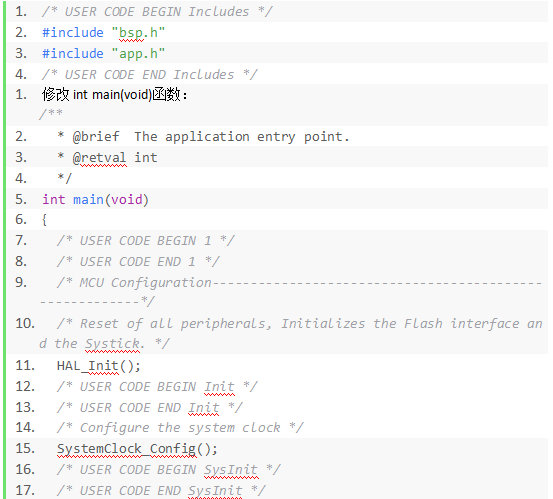

在/* USER CODE BEGIN Includes */和/* USER CODE END Includes */之間添加為app。h 和bsp。h的包含：

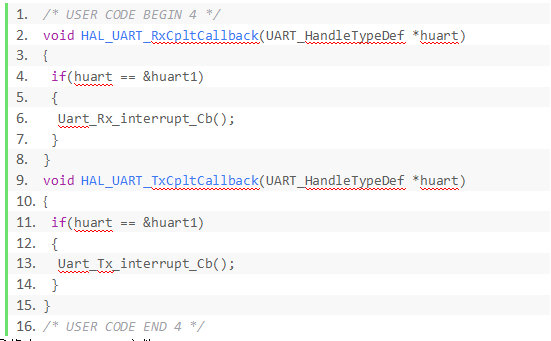

添加USART1的接收和發送中斷回調函數，
在/* USER CODE BEGIN 4 */和/* USER CODE END 4 */加入代碼：
⑧、修改stm32f1xx_it.c文件
添加對app.h的包含，在/* USER CODE BEGIN Includes */和/* USER CODE END Includes */之間加入代碼：

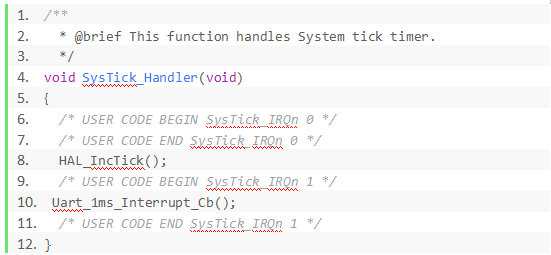

修改void SysTick_Handler(void)函數，
在 /* USER CODE BEGIN SysTick_IRQn 1 */和/* USER CODE END SysTick_IRQn 1 */之間加入：
至此，程序移植已經全部完成，再次重新編譯。如果出現warning: #1-D: last line of file ends without a newline這個警告，請?jiān)谠撐募詈笠恍刑砑有滦小?/span>

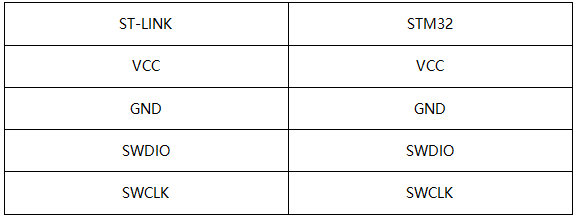

將ST-LINK的下載接口與STM32核心板的下載接口連接，對應接線如下：

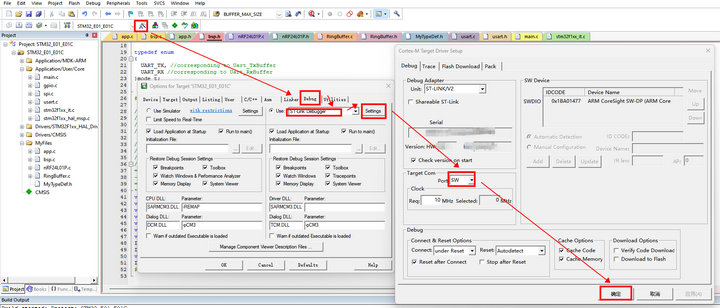

Debug配置
配置完成后，點擊LOAD進行下載。

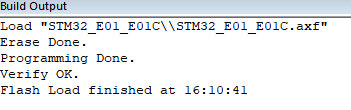

下載成功后，會出現如下提示：
建議在接線過程中斷電操作。STM32核心板的供電使用自帶的USB接口供電。

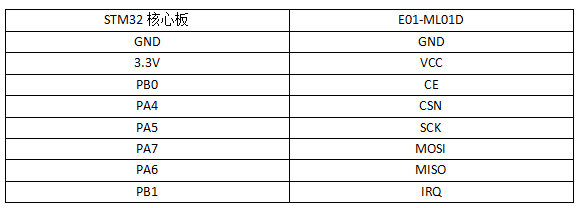

STM32核心板與E01-ML01D無線模塊連接

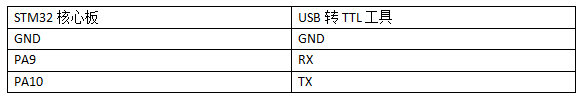

STM32核心板與USB轉TTL工具連接
將STM32核心板通過USB接口供電，USB轉TTL轉接板模塊工具連接上電腦上的串口調試助手。串口調試助手配置如下：

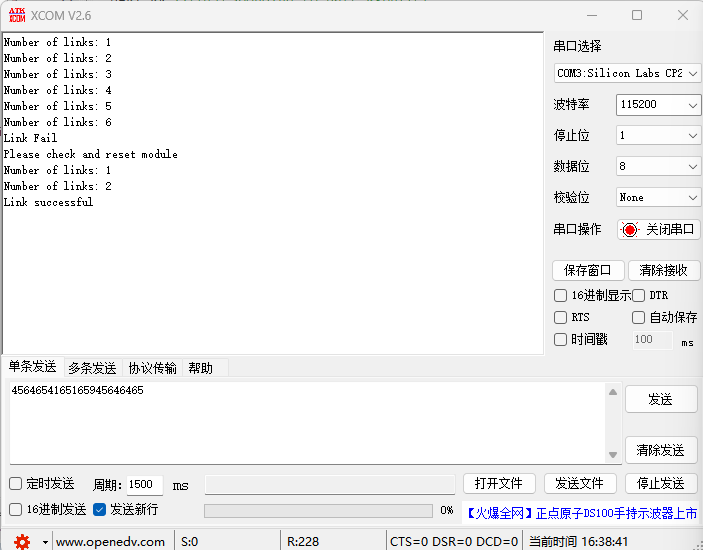

將STM32核心板復位，它首先會檢查與E01-ML01D無線模塊的連接。如果連接成功，則會打印Link successful。如果鏈接失敗，則會打印Link Fail Please check and reset module。最大連接次數為6次，每次連接會打印當前連接次數。

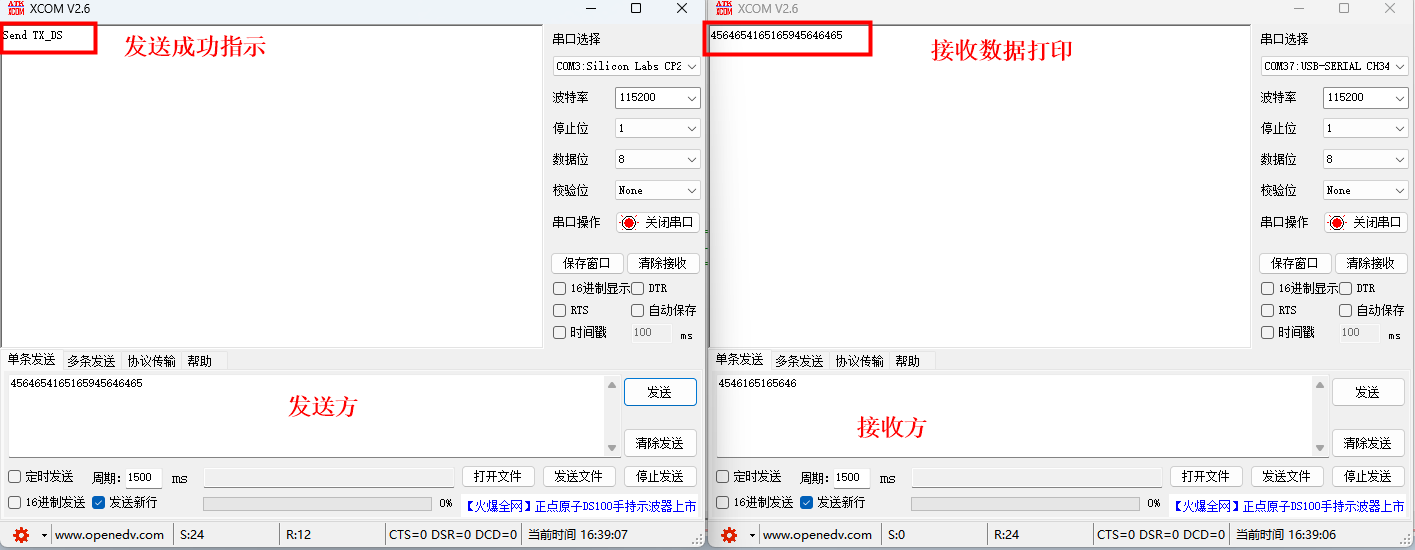

數據發送和接收，例程使用了nRF24L01P的ACK功能，所以在發送成功則會打印Send TX_DS,發送失敗會打印Send MAX_RT。
以上實驗中，實現了基于STM32F103C8T6核心板的E01-ML01D的驅動移植以及通信驗證，其中的E01-ML01D可以替換為任意型號的nRF24L01P方案或者Si24R1方案的無線射頻模塊。也可以稍加修改，適用于其他STM32系列的MCU。
以上就是全部的《基于STM32的E01和E01C驅動移植教程案例》。
