基于STM32F103C8T6核心板的E01系列無線模塊（nRF24L01P方案）和E01C系列無線模塊（SI24R1芯片方案）的EBYTE官網例程移植。EBYTE官網例程是基于STM8L151編寫，本次實驗的目的是將該例程移植到常見的MCU型號STM32F103C8T6，實現基本的無線通信。電腦端的串口調試助手操作和顯示數據收發。
2個E01系列的相同型號的無線模塊（或者2個E01C系列的相同型號的無線模塊）；
2個USB轉TTL轉接板模塊(CH340版本)，例如E15-USB-T3型號轉接板模塊；

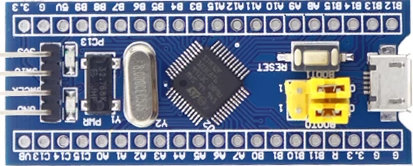

2個STM32F103C8T6最小系統板；
1個STM32燒錄器（DAP-LINK或者ST-LINK等等）；
1臺電腦；
杜邦線若干；
STM32的開發軟件（MDK_ARM，IAR或者STM32CubeIDE等等）；
STM32CubeMX；
XCOM V2。6 串口調試助手；
CH340驅動；
視選擇型號，參考廠家提供的模塊手冊。因為E01和E01C無線射頻模塊分別使用的nRF24L01P芯片方案和SI24R1射頻方案，但是寄存器基本一致，操作方式也大致相同，所以驅動程序可以通用。

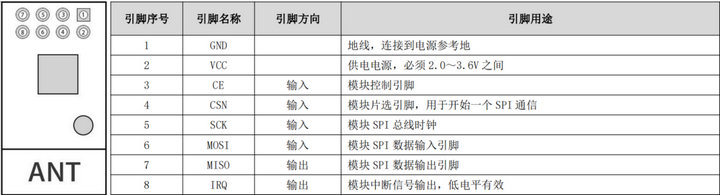

本次實驗使用E01-ML01D無線模塊，無線模塊基于nRF24L01P方案，采用3.3V供電，最大發射功率0dBm，參考通信距100m。無線模塊的寄存器和詳細操作可以直接參考nRF24L01P的芯片手冊。E01-ML01D無線模塊示意及引腳定義如下圖。
本次實驗使用的STM32開發環境是MDK_ARM和STM32CubeMX，無線模塊燒錄器使用的是ST-LINK。涉及到的軟件獲取和安裝方法這里不做介紹，建議參考網上的教程。注意，如果使用的大功率E01系列無線模塊或者E01C系列無線模塊，例如發射功率大于等于20dBm，需要考慮供電是否達到要求，本次使用的是E01-ML01D系列無線模塊的發射電流在13mA，一般的STM32F103C8T6核心板都可以滿足要求。

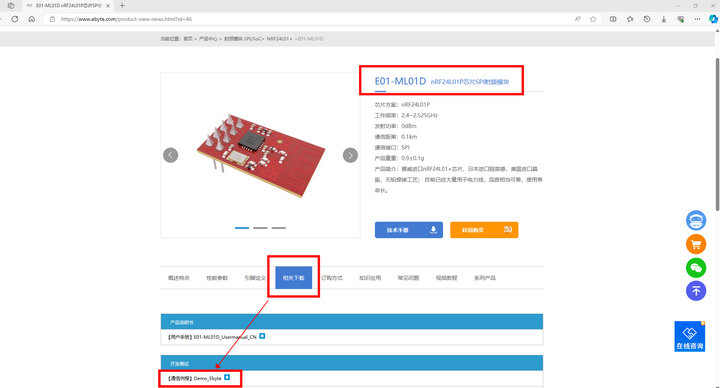

在億佰特官網搜索E01-ML01D型號無線模塊，在相關下載一欄，找到通信例程并下載解壓。

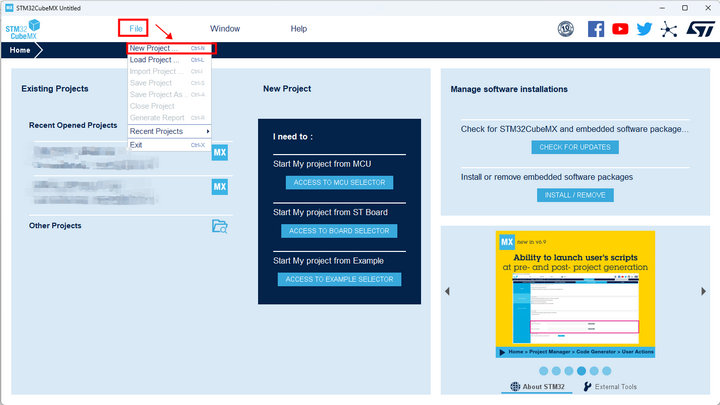

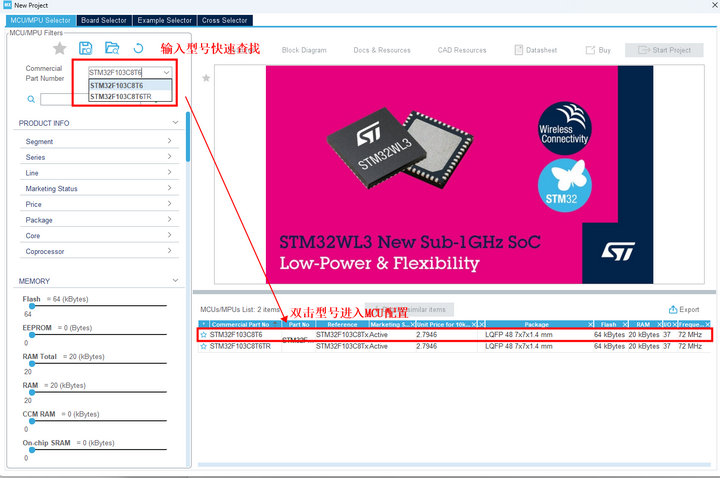

①、打開STM32CubeMX,新建STM32F103C8T6工程，進入MCU配置

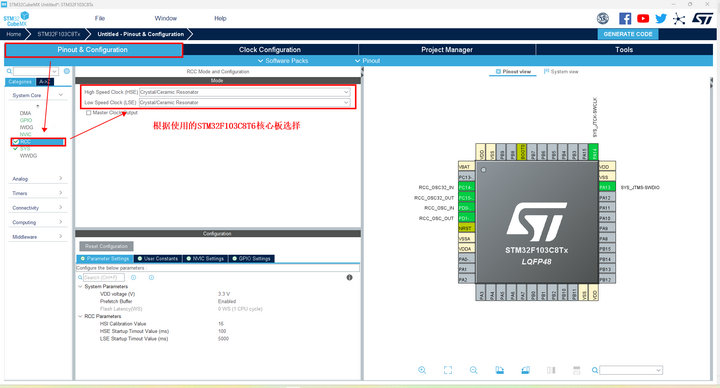

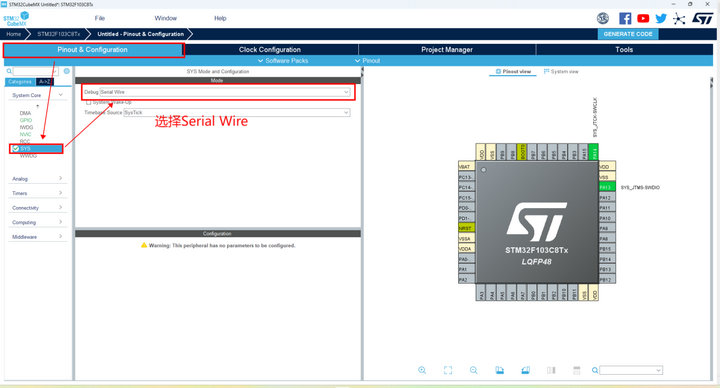

在Pinout & Configuration 一欄下展開System Core，分別配置SYS和RCC：
時鐘配置完成后，回到Pinout & Configuration 一欄配置其他MCU外設。

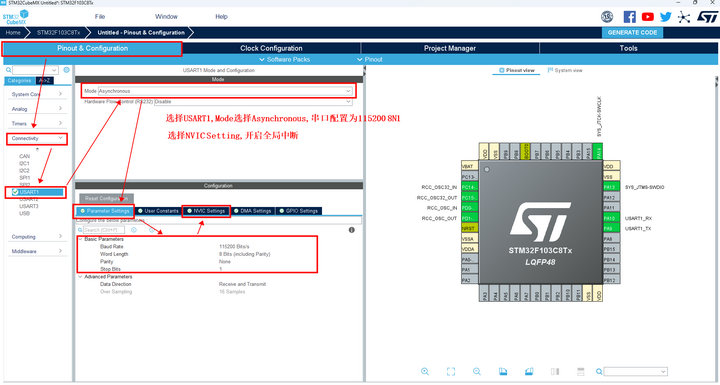

選擇USART1，配置USART1參數：

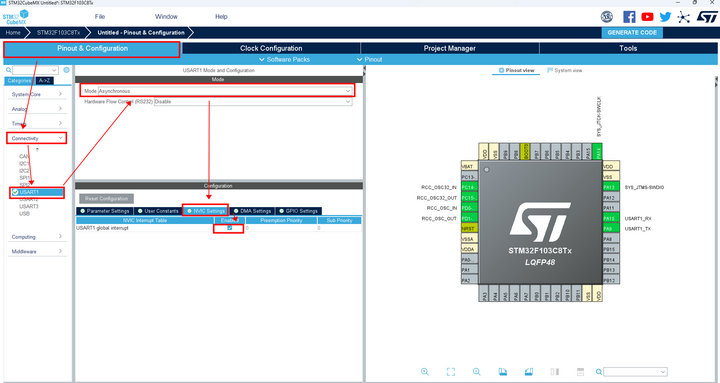

開啟USART1全局中斷：

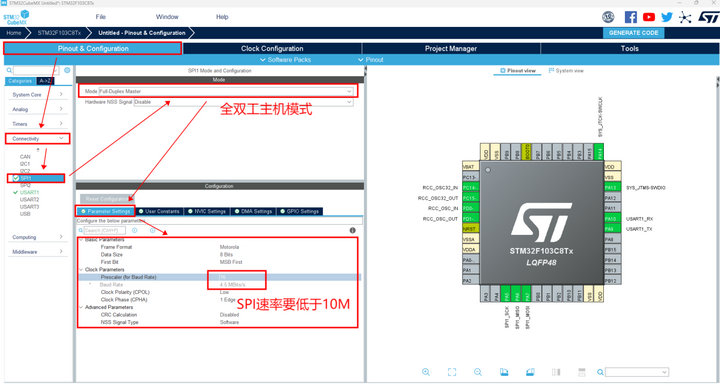

選擇SPI1，配置為全雙工主機模式，射頻芯片的SPI接口速率最大支持10M，所以MCU的SPI的速率要小于等于10M，CPOL選擇Low，CPHA選擇1Edge，NSS引腳控制選擇Software。不啟用SPI1的全局中斷，所以NVIC Setting不設置。

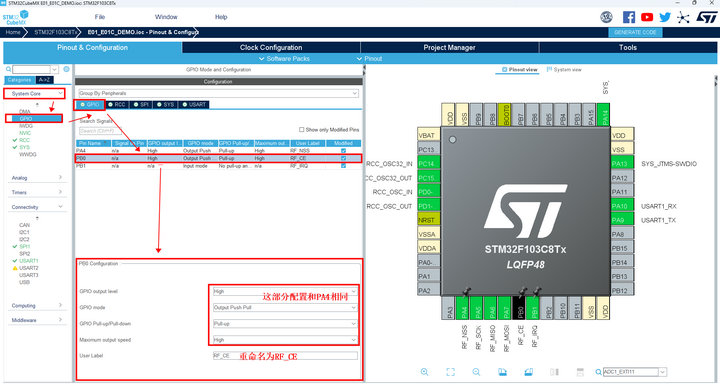

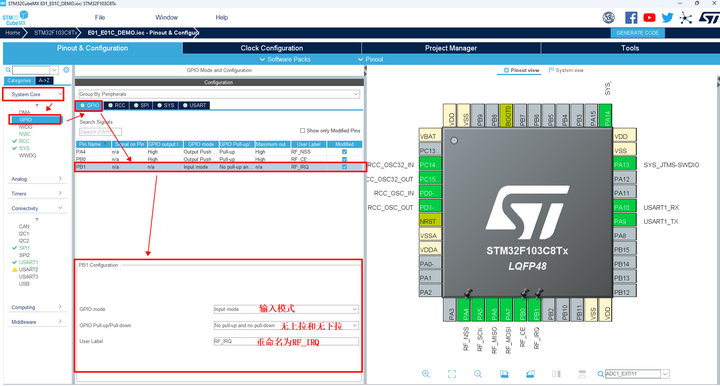

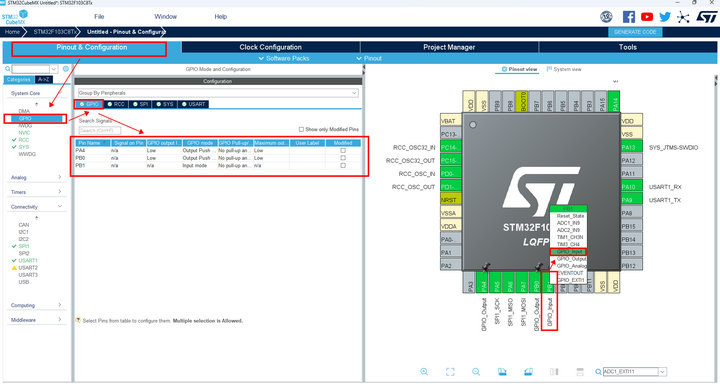

直接點擊MCU對應引腳，將其配置。將PA4作為SPI1的片選引腳，PB0作為E01-ML01D無線模塊的CE引腳，PB1作為E01-ML01D無線模塊的IRQ引腳。所以需要把PA4和 PB0 配置為GPIO_Output，PB1配置為GPIO_Input。配置引腳后，在GPIO選項中，會顯示配置的這三個引腳配置詳情。然后在GPIO選項中，需要配置GPIO引腳的其他參數。
這一步完成后，我們要使用的MCU外設已經基本完成配置，接下來是工程的設置和保存。

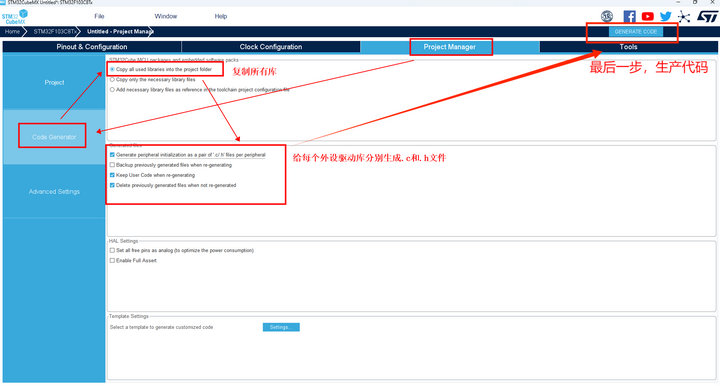

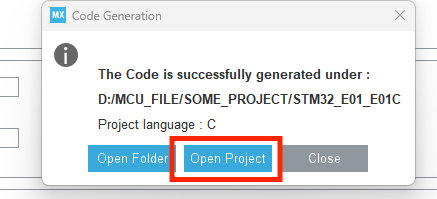

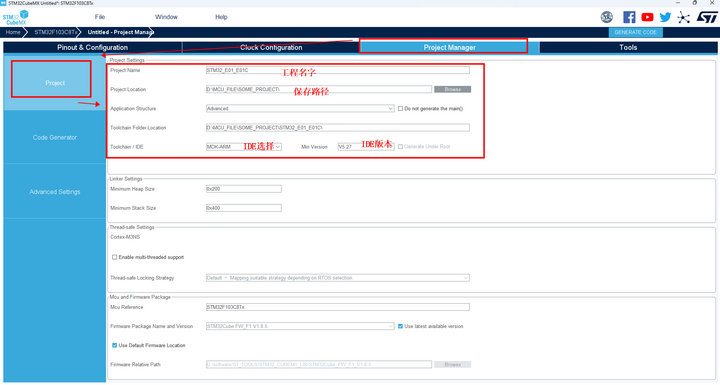

配置工程及代碼生成配置，最后點擊GENERATE CODE，等待進度條完成后會出現一個彈窗，選擇Open Project 直接打開工程。接下來就是在MDK_ARM中的操作。
基于STM32F103C8T6核心板的無線模塊代碼移植教程方案請閱讀下文《基于STM32方案的E01和E01C無線模塊驅動移植案例教程2》。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多無線射頻模塊和無線通信技術資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
