億佰特E810-Z01與E810-Z01M系列工業總線轉換設備是支持三線制RS232接口與兩線制RS485接口數據互轉、采用光電隔離技術和工業EMC三級防護等級的RS232接口轉RS485接口有源隔離轉換器產品。前文介紹了該RS232接口轉RS485接口轉換器產品簡介，本文主要介紹RS232接口轉RS485接口轉換器產品的快速入門通信測試教程和RS485總線布線注意事項。
RS232接口轉RS485接口轉換器產品資料鏈接：
E810-Z01：http:///product/2418.html
E810-Z01M：http:///product/2419.html

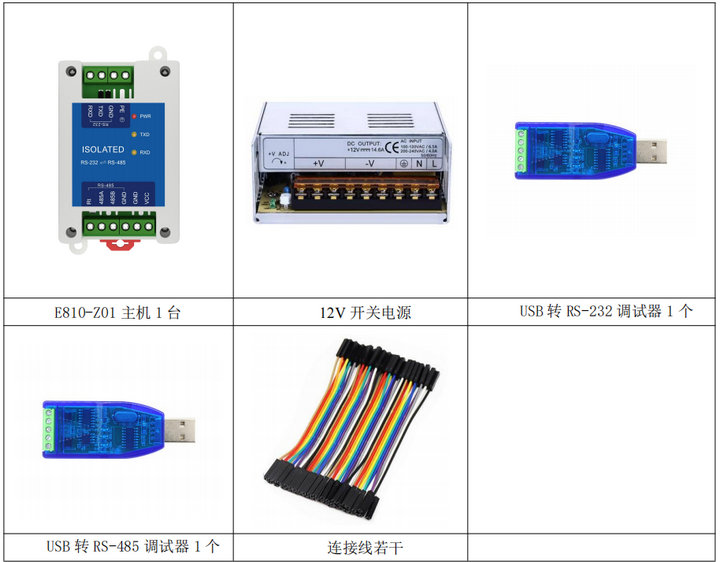

注：E810-Z01與E810-Z01M使用方式完全一致，此處以E810-Z01型號RS232轉RS485接口轉換器為例。本次測試需要用到的硬件如下：
1.1、將設備主機與12V 開關電源連接，設備 VCC 與開關電源正極（V+）連接，設備 GND 與開關電源負極（V-）連接；
1.2、使用USB 轉 RS-485 與設備 485 端連接，設備 485A 與 USB 轉 RS-485 A 端連接，設備 485B 與 USB轉 RS-485 B 端連接；
1.3、使用USB轉RS-232串口轉換器分別與設備RS232端連接，設備TXD與USB轉RS-232 轉換器設備RXD端連接，設備RXD端口與USB轉RS-232 TXD 端連接，設備GND與USB轉RS-232串口轉換設備GND端連接；
1.4、將USB 接入電腦（需要安裝對應 USB 轉串口驅動）；
1.5、接通電源；
1.6、分別打開USB轉RS485調試器和USB轉RS232串口。
本處只展示雙向通信，以串口工具為例。

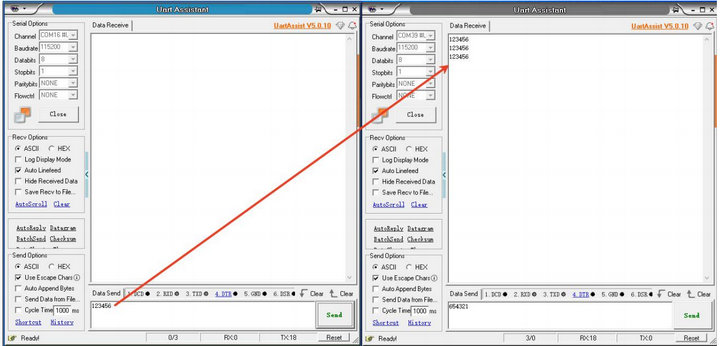

2.1、RS232發送數據，RS485接收數據。

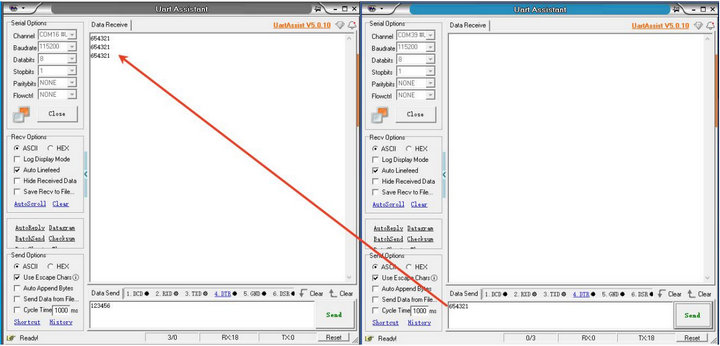

2.2、RS485發送數據，RS232接收數據。
注：通信雙方波特率必須一致。

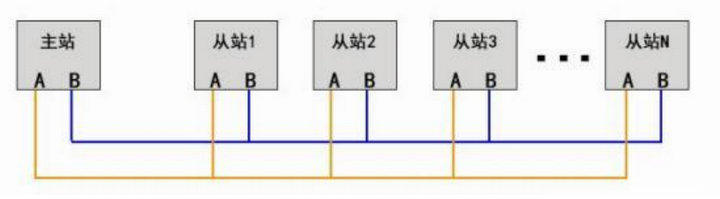

1.1 、釆用標準RS485總線布線方式俗稱手拉手的連接方式，應盡量避免星型連接方式。

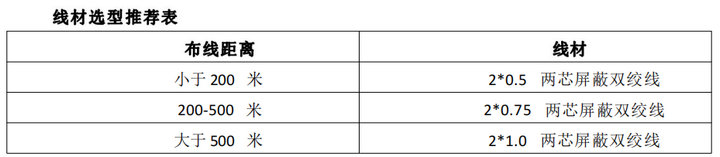

1.2 、使用2芯屏蔽雙絞線，總線長度不大于1200米， 總線掛接設備不超32臺，分支線長度不大于10米。
1.3、通信線應盡量遠離干擾源，通信線應走弱電井，不能與強電或射頻信號線并行走線，若必須并行走線，距離不應大于0.5米。
2.1 、RS485通信標準最大通信距離1200米，但實際應用中到不到這個距離，且波特率越高通信距離越短，一般通信距離超過500米需要增加RS485信號中繼器。
2.2 、總線上掛接的設備較多時為避免信號反射，應在距離最遠的一臺設備通信口AB間并接一個120歐姆匹配電阻。
2.3 、通信線的屏蔽線應與地線連接，這個地線是大地并非電源負極。
