RS485集線器是一款專為解決復雜通信環境下RS-485大型系統總線形式要求而設計的總線分割集線器。億佰特RS485集線器系列產品E810-R12、E810-R14、E810-R18分別對應1路RS-485轉2/4/8路RS-485的隔離型中繼器（HUB）。RS485集線器是支持 1 路 RS-485 主站設備，1 路或多路 RS-485 從站設備的通信設備。RS485集線器適用于自動化控制系統、監控系統、報警、門禁系統、IC 卡收費、 抄表、一卡通、停車場收費等綜合RS485通信系統。本文以E810-R12系列RS485集線器為例，配置RS485集線器快速入門教程。

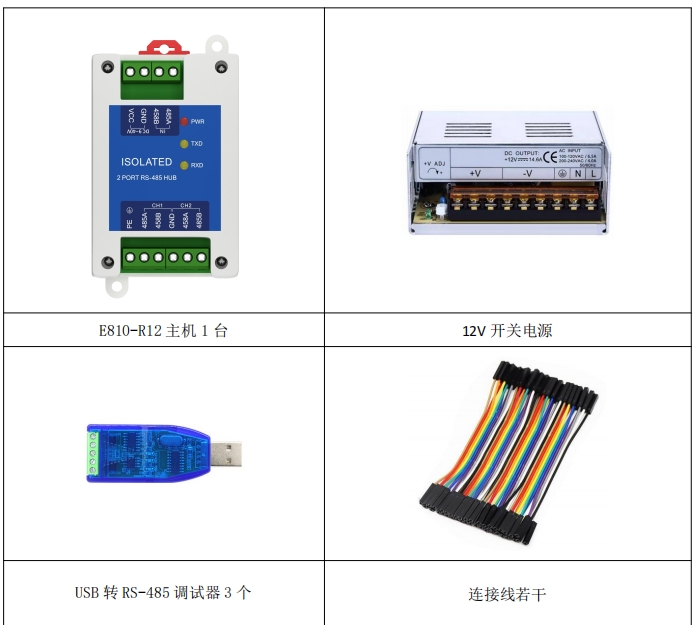

注：E810-R12 與 E810-R14、E810-R18 使用方式完全一致，本文以 E810-R12型號隔離型2路RS485集線器為例。本次測試需要用到的硬件如下：
1、將設備主機與 12V 開關電源連接，設備 VCC 開關電源正極（V+）連接，設備 GND 與開關電源負極（V-）連接；
2、使用USB轉RS485串口轉換器模塊設備的 485_IN 端連接（此處使用電腦模擬主機），設備 485A 與 USB 轉 RS-485 A端連接，設備 485B 與 USB 轉 RS-485 B 端連接；
3、使用 USB 轉 RS-485 分別與設備 CH1 與 CH2 連接端連接（此處使用電腦模擬從機），設備 485A 與 USB轉 RS-485 A 端連接，設備 485B 與 USB 轉 RS-485 B 端連接；
4、將 USB 接入電腦（需要安裝對應 USB 轉串口驅動）；
5、接通電源；
6、分別打開主機、從機串口。
本處只展示雙向通信，以串口工具為例。

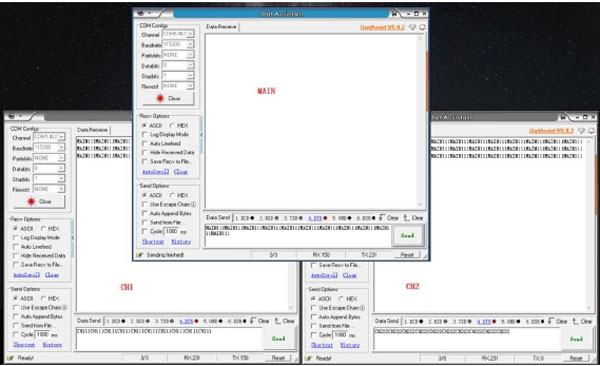

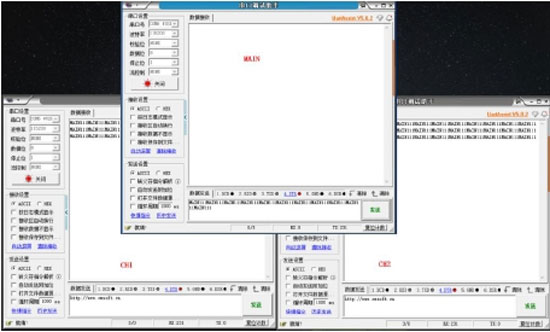

1、主機發送數據，2 個從機 CH1/CH2 分別接收

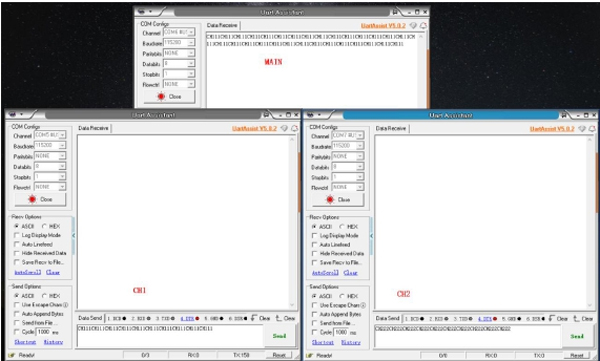

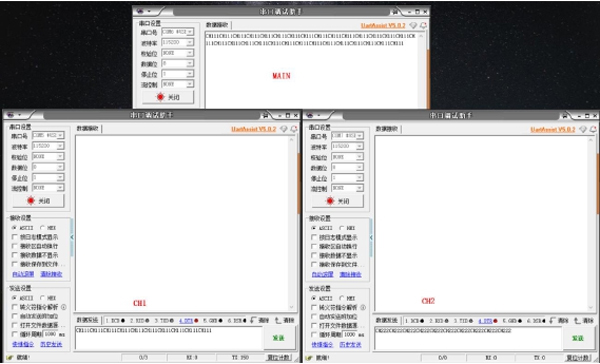

2、CH1 發送數據，主機接收；
3、CH2 發送數據，主機接收；
注：通信雙方波特率必須一致，從機不可同時向主機發送數據。
