最常見的保護電路之一，就是短路保護，比如在電路中串入保險絲，而自恢復保險絲構成的保護電路還可以承擔過熱過流保護。

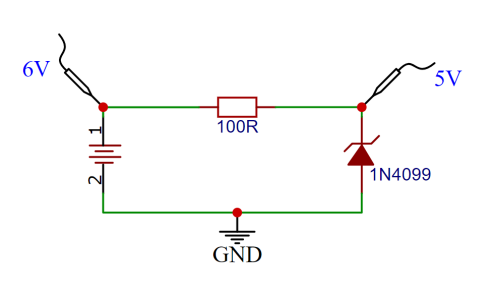

指供電電壓超過額定的電壓時自動斷開供電回路的一種保護電路。電路設計中，常使用齊納二極管實現過壓保護。如下圖，1N4099是一個6.8V的二極管，如果輸入超過6.8V，輸出將被鉗位在6.8V左右。

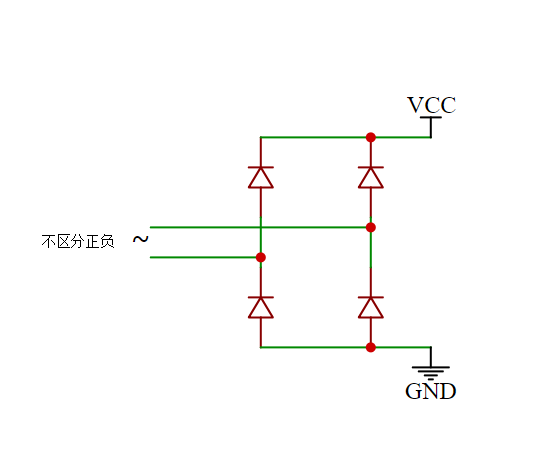

很多電子元器件不允許電源正負極反接，如果沒有防反接設計，很容易因正負極接錯導致器件燒毀。防反接設計電路就是在電源輸入的前級將電源整流至確定的極性再接入固定的后級。

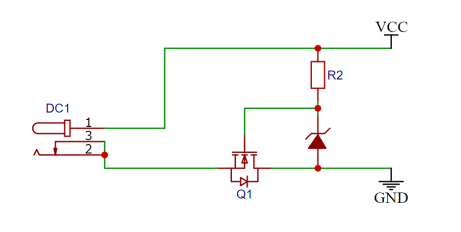

還有一種防反接方式是當電源反接時自動關斷。這種電路使用MOS管關斷，由于MOS管的寄生二極管壓降較小，在正常使用時能夠承受更大的電流。
比較常用的器件有放電管、壓敏電阻、TVS、共模電感等。前三者的防護原理是當電壓超過一個閾值時，器件電阻會迅速減小，將器件并聯在電路中，提供一個泄放通道到地。共模電感是利用電感特性，只允許兩個同相相反振幅的電壓通過，而浪涌一般是兩個相同的信號，這樣浪涌就會被抑制，通常共模電感用在放電管、壓敏電阻等器件的后級。

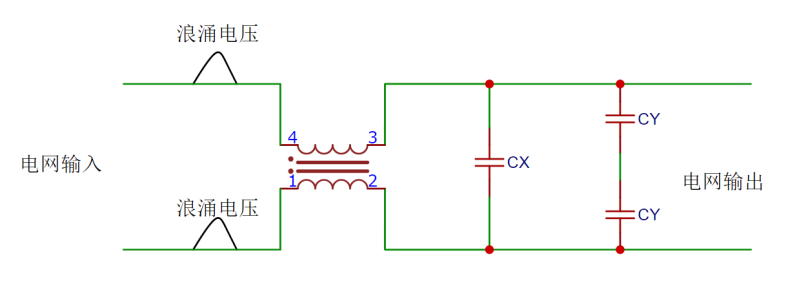

共模浪涌抑制電路
在人體接觸電子設備時常發生靜電放電。上千伏的電壓與上述的雷擊浪涌情況類似，也可以采用上述方案。
