提到電路設計開發，硬件的板載測試驗證不容忽視。電路板上的一些基礎器件（二極管、三極管、磁性器件等）在設計之初的性能指標是理想的，但是實際樣板調試卻發現性能相差甚遠。究竟是前端設計環節的問題，還是后期樣板調試過程中方法錯誤導致的隱患呢？
二極管作為常用的電路設計基礎器件，在物聯網無線數傳模塊上也得到了廣泛的應用。接下來，工程師結合實際工程調試，就和大家分享關于二極管的相關“跳坑”親身體驗。
二極管電壓測試，如此簡單的技能，還有什么注意的？電壓表一測不就完事了嗎？這就是很多工程師都存在的誤區。
Step 1：插件電阻引腳或者其他導體焊接到貼片二極管的兩端（插件二極管視情況可不焊接）。

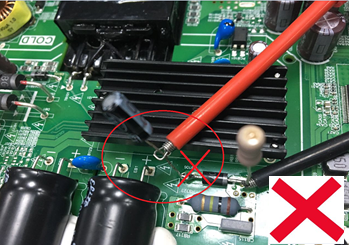

圖1. 錯誤手法
錯誤點：焊接的測試點短路到旁邊的器件（散熱片）。
Tip 1：焊接的測試點不宜太細，防止與探頭之間接觸不良，影響測試結果；焊接測試點后需檢查，防止測試點短路到其它器件。
Step 2: 將電壓探頭接到示波器的探頭補償端子，進行校正。
Tip 2：手動校準的探頭需使用非導體螺絲刀旋轉螺絲。
Step 3: 二極管正極為靜態點，將探頭的正極接到二極管的負極，探頭地線接到二極管的正極。將示波器設置為“正相”，“上升沿觸發”，“全帶寬”，測量值選擇最大值。
二極管負極為靜態點（例：整流二極管）將探頭的正極接到二極管的正極，探頭地線接到二極管的負極，將示波器設置為“反相”，“下降沿觸發”，“全帶寬”，測量值選擇最大值
二極管兩端都為動態點。使用差分進行測試，差分的正極接到二極管的負極，差分的負極接到正極，將示波器設置為“正相”，“上升沿觸發”，“全帶寬”，測量值選擇最大值。
圖2. 錯誤手法
錯誤點：吸收電路的二極管需用差分探頭進行測試。

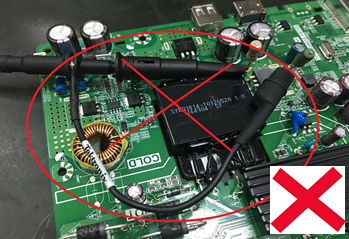

圖3. 錯誤手法
錯誤點：探頭地線走線太長，圈住了干擾源。
Tip 3：探頭地線不宜過長，不宜繞過干擾較大的區域（MOS、變壓器、電感等）；測試點電壓小于300V的用10X電壓探頭，大于300V的用100X探頭，示波器選擇合適的檔位及幅度，波形以覆蓋屏幕三分之二為宜。
Step 4: 產品滿載穩定工作后，分別對每個輸出端短路將觸發沿上調，直至波形不再觸發為止，讀取該器件在輸出端短路和輸出開路異常時的最大電壓應力值。
圖4. 錯誤手法
錯誤點：焊接的測試點較細，與探頭接觸不良。
Tip 4：短路時使用短粗的導線，將開關直接接在板卡對應的測試點上面，不要接在電子負載的接口轉接板上面，線太長可能出現短路異常狀態（測試的應力可能出現偏大或偏小的情況）
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
