選擇電源模塊首先確定電源模塊的規格，根據實際需求的指標進行篩選，確定使用標準電源模塊還是非標，非標電源可按需求定制生產。

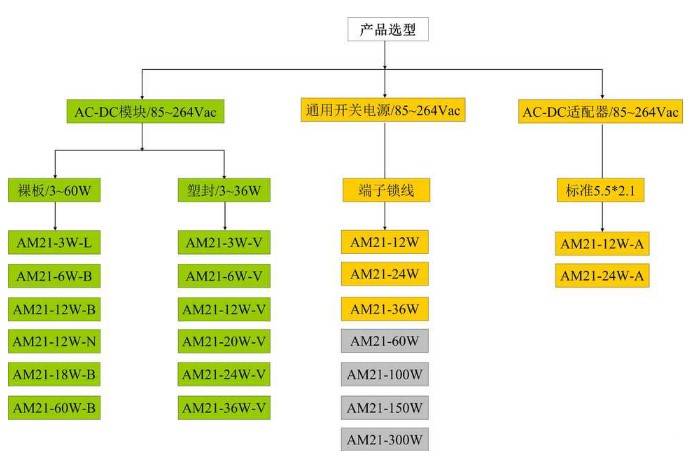

*備注：選型框架圖會隨公司持續發展并更新
交流輸入選擇AC-DC電源模塊（AM21單路輸出系列，AM22雙路輸出系列）；我司AC-DC電源模塊可以在直流電壓條件下工作；直流輸入選擇DC-DC模塊（DM21,DM24,DM31,DM41單路系列）。
先確認輸入電壓的最小值和最大值，再根據確定的輸入電壓選擇不同范圍的模塊；設計時預留足夠的余量，從而保證整個系統工作穩定、可靠！
輸出電壓的常見規格有：
單路輸出：3.3V，5V，9V，12V，15V，24V，48V；
雙路輸出：3.3+1.2V，3.3+5V，12+5V，24+5V，24+12V；
負壓輸出：-5V，-9V，-12V，-15V；
正負壓輸出：±5V，±9，±12V，±15V等。
負載選定后，輸出電流就基本已經確定，負載電流的大小是決定功率的關鍵，同時也直接影響到無線通信模塊的可靠性和價格。電源模塊最好應用在30%-80%的功率條件下，前提條件是常溫下使用，如果是高溫或者低溫的環境，需要考慮到具體的降額設計。選擇合適的輸出電流是設計成功的關鍵因素之一，過大或過小的電流均會導致較低的可靠性和過高的成本。
在高溫情況下電源模塊應降額使用，可以選擇30%-40%以上的功率降額。對于高溫條件應用，或散熱不好的條件，在同等功率條件下，優先選用體積大的模塊；對于長期工作在70℃以上的場合，請向我司技術服務人員咨詢以選取適合高溫環境工作的電源模塊。
隔離特性，使模塊的輸入與輸出完全為兩個獨立的（不共地）電源。在工業總線系統中，面臨惡劣環境-如：（高峰值、雷擊、電弧干擾）時需要進行安全隔離，也能起到消除接地環路的作用；在混合電路中，實現敏感模擬電路和數字電路的噪聲隔離；在多電壓供電系統中實現電壓的轉換。
電源模塊需預留足夠的空間來考慮其散熱輻射對信號采集干擾的影響，以及電源模塊電磁干擾對于其它電路部件性能的影響，所以要兼顧體積、成本，同時也要綜合考慮模塊的可靠性。總之盡量采用標準模塊規格，可以達到滿足成本較低、技術成熟、開發阻力小、節約開發時間的目的。我司AC-DC產品的隔離電壓為3000VAC。建議盡量采用標準規格的模塊電源，可以確保產品具有較高的性價比和可靠性，以及樣品交期快等優勢。
電源模塊需輕拿輕放，避免撞擊或跌落造成產品損壞；
禁止拆開產品外殼，禁止觸摸電源內部任何器件，以避免產品遭受靜電、器件應力等易損壞的情況；
電源模塊通電后，不要靠近模塊或觸摸外殼，避免模塊異常工作時可能對身體造成傷害；
在產品通電之前，請確認并嚴格按照產品技術手冊，正確連接產品的輸入、輸出引腳；
AC-DC電源模塊屬于一次性精密電源，在應用時需確認符合相應的安全規范要求；
電源模塊的輸入端有高壓危險，人體接觸會造成致命危險，必須保證終端用戶無法接觸到輸入端口（L,N），設備制造商還必須保證模塊輸入、輸出不易被服務工程師短路或被工程遺落的金屬部件短路；
相關應用電路和參數僅供參考，在完成應用電路設計之前必須對參數和電路進行驗證；
電源模塊在空載或輕載工作狀態時，模塊內部如有輕微響聲，屬于正常現象；
若長期不用的情況下，建議客戶只是每隔半年開機工作1小時左右，以保證產品的正常使用壽命和應用可靠性；
常規AC-DC電源模塊產品不適合長期工作在高溫環境下，如CPU、電機、發熱量大的器件等；如必須這樣使用，建議使用更高強度的產品，或者1~2年定期更換新品,以保證產品的正常使用壽命和應用可靠性。
電源模塊屬于元器件，安裝和使用必須有專業設計人員進行設計和指導；
電源模塊應用在密閉環境時，模塊需要散熱來保證可靠性，外殼要緊挨著設備外殼，并加導熱膠，或者單獨增加散熱裝置；
耐壓測試屬極限破壞性測試，不可多次試驗；
本指南的更改不能保證即時通知客戶，在實際使用中，請到我司官方網站下載最新版本。
