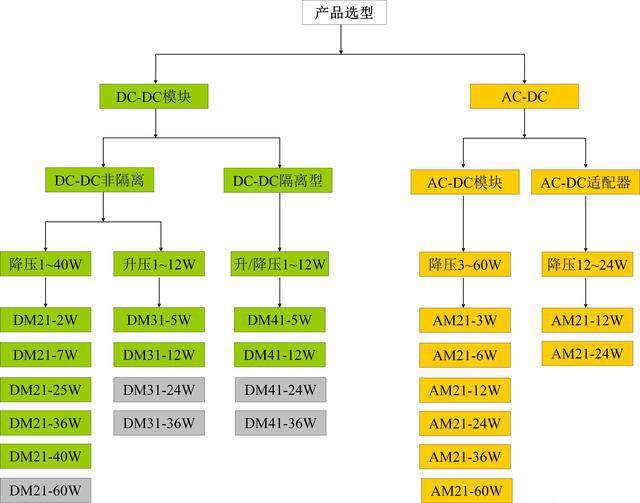

確定電源的規格，根據實際需求的指標進行篩選，確定使用標準電源模塊還是非標，非標電源可按需求定制生產。
第一步 選擇電源模塊輸入電壓類型，交流還是直流輸入
交流輸入選擇AC-DC電源模塊（AM21單路輸出系列，AM22雙路輸出系列）
直流輸入選擇DC-DC電源模塊（DM21,DM24,DM31,DM41單路系列）
第二步 電源模塊選擇輸入電壓類型，交流還是直流輸入
先確認輸入電壓的最小值和最大值，再根據確定的輸入電壓選擇不同范圍的電影模塊；變壓整流輸出以及各式電瓶、蓄電池、鋰電池、干電池、遠距離傳輸?shù)入妷旱淖兓瘯?huì)比較大，設計時預留足夠的余量，從而保證整個系統工作穩定、可靠！
DC常用電壓：5V（4.5-9V），12V（9-18V），24V（18-36V），48V（36-75V）
輸入電壓變化范圍為 2:1；
AC常用電壓：110V/220V/50-60Hz。
第三步 選擇電源模塊輸入電壓類型，交流還是直流輸入
輸出電壓的常見規格有：
單路輸出： 3.3V，5V，9V，12V，15V，24V，48V；
雙路輸出： 3.3+1.2V，3.3+5V，12+5V，24+5V，24+12V；
負壓輸出： -5V，-9V，-12V，-15V；
正負壓輸出：±5V，±9，±12V，±15V 等
第四步 選擇電源模塊輸入電壓類型，交流還是直流輸入
電源模塊負載選定后，輸出電流就基本已經確定，負載電流的大小是決定功率的關鍵，同時也直接影響到模塊的可靠性和價格。電源模塊最好應用在 30%-80% 的功率條件下，前提條件是常溫下使用，如果是高溫或者低溫的環境，需要考慮到具體的降額設計。選擇合適的輸出電流是設計成功的關鍵因素之一，過大或過小的電流均會導致較低的可靠性和過高的成本。
電源模塊在高溫情況下電源模塊應降額使用，可以選擇在 30%-40% 以上的功率降額。對于高溫條件應用，或散熱不好的條件，在同等功率條件下，優先選用體積大的電源模塊；對于長期工作在70℃以上的場合，請向我司技術服務人員咨詢以選取適合高溫環境工作的電源模塊。
第五步選擇電源模塊輸入電壓類型，交流還是直流輸入
隔離特性，使模塊的輸入與輸出完全為兩個獨立的（不共地）電源。
在工業總線系統中，面臨惡劣環境-如：（高峰值、雷擊、電弧干擾）時需要進行安全隔離，也能起到消除接地環路的作用；在混合電路中，實現敏感模擬電路和數字電路的噪聲隔離；在多電壓供電系統中實現電壓的轉換。
第六步 選擇電源模塊封裝尺寸。
電源模塊需預留足夠的空間來考慮其散熱輻射對信號采集干擾的影響，以及模塊電磁干擾對于其它電路部件性能的影響，所以要兼顧體積、成本，同時也要綜合考慮電源模塊的可靠性。總之盡量采用標準模塊規格，可以達到滿足成本較低、技術成熟、開發阻力小、節約開發時間的目的。
電源模塊對于高隔離、超寬電壓范圍輸入、高溫環境、EMC、UL認證等其它特殊要求最好咨詢技術服務人員。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多串口服務器、數傳電臺、lora無線模塊等產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
