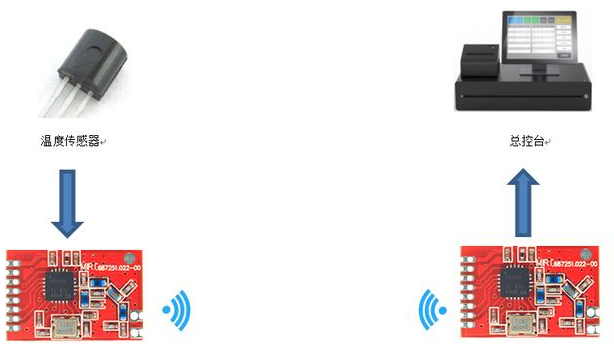

無線溫度傳感器WTS-10C是由一個溫度傳感器、主控制器、無線透傳模塊組成，主控控制器控制傳感器采集數據，經過數據處理，得到實際的溫度值，通過無線穿透模塊，將當前傳感器采集到的數據發送給遠端的總控臺，從而實現了遠程無線溫度采集。

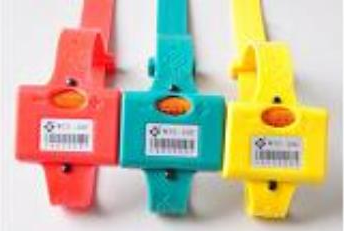

無線溫度傳感器WTS-10C實物圖如下：
無線溫度傳感器WTS-10C不僅適用于遠程的溫度采集，還適用于安裝復雜的工作環境中，比如在35KV/10KV/6KV高壓開關柜動觸頭等易發熱部位。其固定方式也配有專用扎帶，使得應用安全，工作穩定。
本文介紹的無線溫度傳感器WTS-10C內部采用億佰特公司自主研發的無線數傳模塊。該無線模塊基于CC1101射頻芯片，其射頻特性屬業內頂尖，從而保證了無線通訊的穩定性及可靠性。
高壓開關柜是變電站、發電廠及大型企業設備供電的關鍵設備，在設備運行過程中,開關的觸點、母線連接頭等部位因長期負荷較大、老化等原因會導致接觸電阻過大而發熱。由于開關柜密閉運行、內部空間狹小和絕緣保護等原因，這些發熱部位的溫度在運行狀態下幾乎無法監測，最終可能會因過熱造成火災和大面積停電事故的發生。
在該系統中，成功的用無線模塊將傳統的有線傳輸方式替換成無線方式，大大降低了硬件成本及后期維護問題，縮短了環境搭建周期，用戶使用便捷，大大提高了整體工作效率及設備安全穩定性。
E07-M1101S(CC1101)
采用美國德州儀器TI公司原裝進口的CC1101射頻芯片設計開發，全進口工業級元器件，全無鉛工藝，性能穩定，繞射性強，硬件的專業設計使模塊體積極小，便于各種嵌入開發，可接彈簧天線或是外部天線。無線模塊提供SPI接口，通過外部單片機配置模塊工作，實現無線數據傳輸。該無線模塊基于433M頻率通訊，繞射性強，比起傳統的2.4G，433M具有極強的傳輸優勢。
在該系統中，除了E07-M1101S以外，客戶也可以億佰特自主研發的E10-433MS(Silicon labs SI4463)，該無線模塊功能與性能與E07-M1101S類似，當然，客戶最優的選擇是E70-433MS14(TI-CC1310)。CC1310 器件在支持多個物理層和 RF 標準的平臺中將靈活的超低功耗 RF 收發器和強大的 48MHz Cortex?-M3 微控制器相結合。專用無線控制器 (Cortex?-M0) 處理 ROM 或 RAM 中存儲的低層 RF 協議命令，從而確保超低功耗和靈活度。
E10-433MS
E70-433MS14
五、無線模塊在溫度傳感器的應用發展
隨著近些年來物聯網的發展，很多傳統的落后工作方式將被淘汰，彼時可將智能安防、遠程控制等領域與電子產品連接起來，形成真正的萬物互聯。同時，在電子產業高速發展的今天，頂尖的行業公司通過強強聯合、優勢互補，快速推出穩定可靠的優質產品，成為電子產品的主流研發意識。本文所介紹的無線數據傳感器就是典型之一，該系統以人為本的設計理念深得市場的青睞，在不久的將來，該系統將成為行業制造的標桿。
關鍵詞：無線模塊、無線透傳模塊、傳感器、溫度傳感器
無線模塊制造商：成都億佰特電子科技有限公司
今天的分享就到這里啦，億佰特人每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的官網進行了解，還有客服小姐姐在線答疑哦！
