在工業傳感器集群、環境監測節點組網等場景中，“多個從機向單個主機并發傳輸”（多發一收）是典型通信需求。這種架構既需保障數據傳輸效率，又要避免信道沖突——如E22系列LoRa模塊的技術設計文檔（如下圖），為我們揭示了這類協議的核心設計邏輯，更暗含物聯網廣域協議（如LoRaWAN）的底層協同原理。

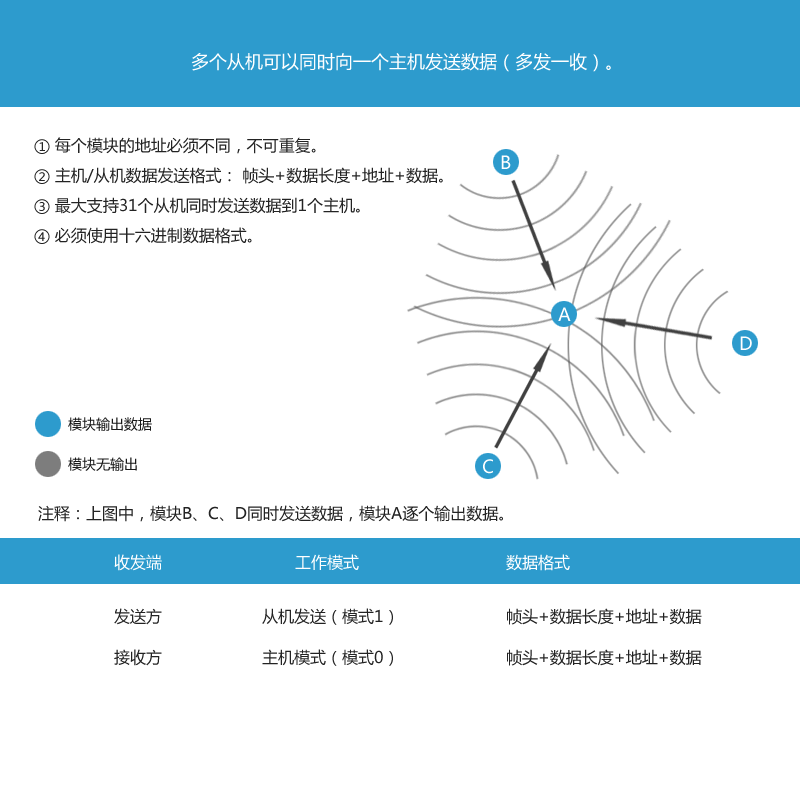

從圖示拓撲看，模塊A為主機（接收端），B、C、D為從機（發送端）。藍色箭頭表示“模塊輸出數據”，灰色波紋表示“模塊無輸出”。核心場景是：多終端（從機）向中心節點（主機）上報數據，如農業大棚內多個溫濕度傳感器向網關傳輸、工廠產線多工位設備向中控系統回傳狀態。
圖示中4條規則，對應通信協議從鏈路尋址到數據封裝的全流程約束，其設計邏輯與物聯網協議棧深度耦合：
規則①要求“每個模塊地址必須不同”——這是鏈路層尋址的基礎。類比LoRaWAN協議中，每個終端設備的DevEUI（64位唯一標識符）用于網絡層路由；工業Modbus協議中，從機地址（1 - 247）用于RS485總線的設備區分。地址唯一性直接解決“誰在說話”的問題，避免數據混淆。
規則②定義“幀頭 + 數據長度 + 地址 + 數據”的傳輸格式，這是典型的鏈路層數據封裝。
規則③“最大支持31個從機”，反映介質訪問控制（MAC）層的容量設計。在LoRaWAN網絡中，單網關可支持萬級終端，核心靠ADR（自適應數據速率）、信道跳變。而圖示架構的31臺容量，更偏向“小范圍、低功耗”場景的輕量化設計——類似藍牙Mesh組網的子節點容量約束，需在“并發數”與“沖突概率”間找平衡。
規則④“必須使用十六進制數據格式"，是物理層編碼的實用性要協與效率優化的平衡。在工業通信領域，十六進制(Hex)相比ASCIl或二進制有三大核心優勢編碼密度、抗干擾性和硬件友好性三個優勢。
