E108-D01多模衛星定位模組是一款支持多種定位制式的定位終端設備（支持GPS、北斗、GLONASS、伽利略等衛星定位系統），該系列衛星定位模組響應快速、定位精準。
E108-D01多模衛星定位模組設備通過Modbus RTU協議輸出定位信息，支持輸出符合NMEA0183協議的RMC-ASCII字符串和單獨寄存器分別存儲（經度、經度方向、緯度、緯度方向等），串口波特率最高可達115200bps，可通過Modbus RTU協議輕松修改，方便快捷。
支持BDS/GPS/GLONASS/GALILEO/QZSS/SBAS衛星導航系統的單系統定位，以及任意組合的多系統聯合定位；
可配置多種串口波特率（1200-115200bps）；
支持標準Modbus RTU協議讀取定位信息；
多種定位信息輸出格式；
通過寄存器、指示燈輸出天線定位狀態；
串口支持TVS、過流保護；
工業級設計，支持工作溫度可達-40～85℃；
支持寬電壓輸入DC 5-36V；
定位精度可達2.5米(CEP50)；
支持導軌式、定位孔安裝；

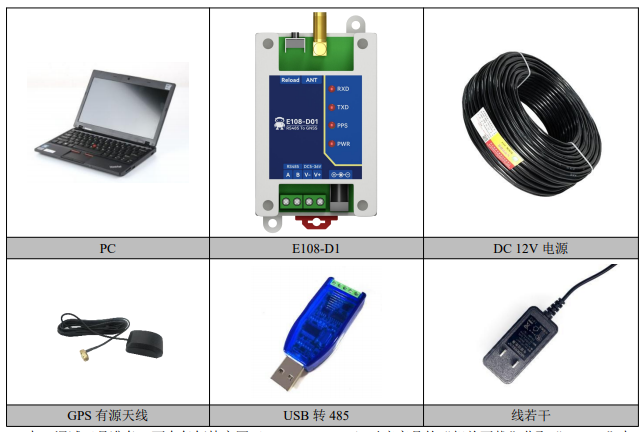

以獲取設備輸出的REC 定位信息為例。為了測試E108-D01衛星定位模塊，需要準備以下硬件：PC一臺、E108-D01定位模塊、有源GPS天線（SMA，內螺紋、內針）、USB轉RS485串口設備（例如E810-RS-U01、E810-U15M）；
串口調試工具準備，可在億佰特官網（）對應無線數傳模塊產品的“相關下載”獲取“XCOM”串口調試工具；

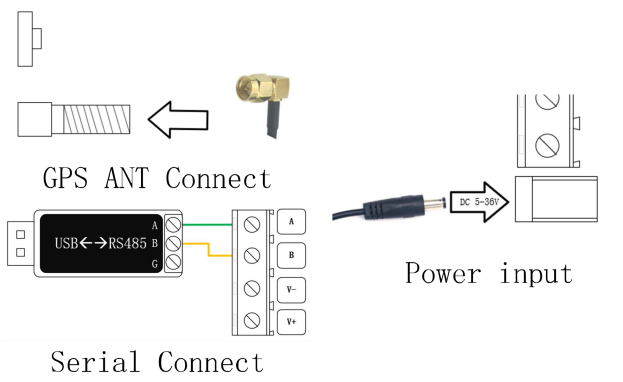

準備好上述軟硬件后就可以通過Modbus RTU 指令查詢?cè)O(shè)備定位信息以及 UTC 時間，正確連接設備電源與串口，連接天線后并將天線移至空曠處，如下圖所示：

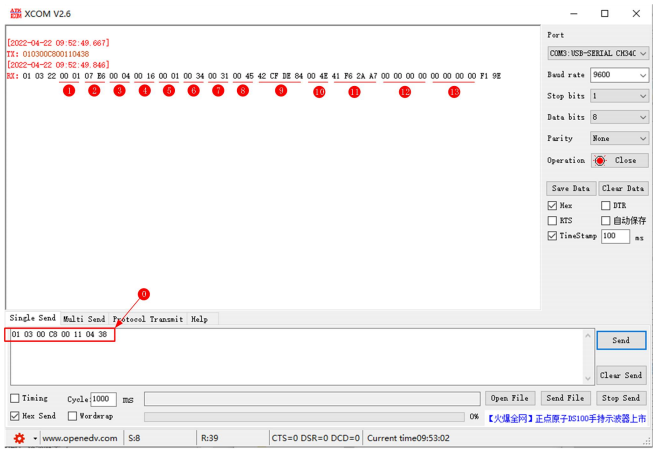

選擇正確串口號，并調整波特率參數為9600-8N1，發送16進制數據“0x010300C800110438”，可收到設備響應數據，如下圖所示，若無法收到響應數據檢查串口是否連接正確，串口參數配置是否正確，是否發送16進制數據，若配置正確可以使用出廠按鍵恢復出廠參數后再次測試。

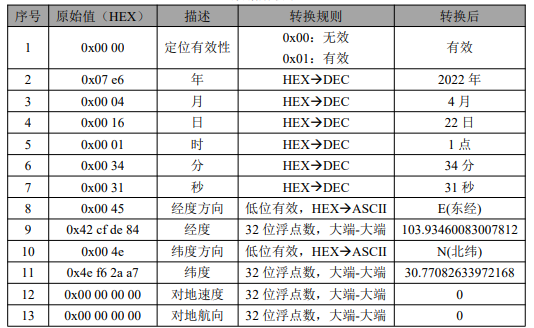

數據解析表
【注】：時間為UTC 時間，轉化為北京時間需要加 8 小時。
