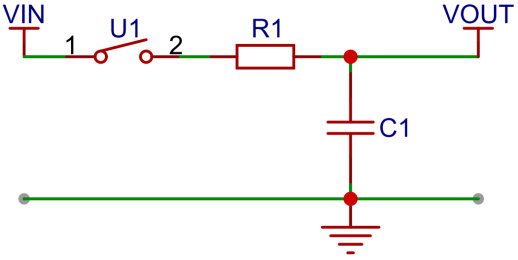

在最基礎的降壓型開關電源里，當開關（對應下圖中U1）閉合時，電流從VIN流入，經過電阻R1等元件，VOUT電壓會緩慢上升。

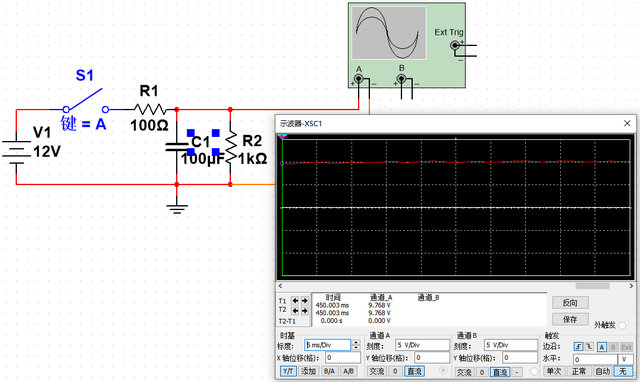

隨著時間推移，當VOUT電壓達到我們期望得到的電壓大小時，我們迅速將開關斷開，此時由于電容C1的儲能作用，電壓能夠穩定在理想的電壓值。通過改變R1和C2的大?。?strong>充電時間=R×C）可以改變電壓上升的趨勢。通過不停地開斷開關，可以得到的穩定的電壓。

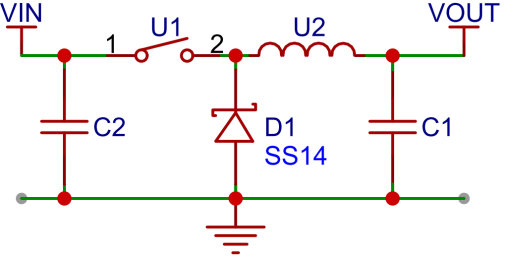

由于R1電阻會提高電路能耗，可以換成一個電感，因為電感不耗能，且流過電感的電流不會突變。但當開關斷開時電感兩端的電壓會發生突變，因此我們需要在電感前加一個續流二極管。
降壓式（Buck）變換器作為一種非隔離直流變換器，其輸出電壓小于或等于輸入電壓。該變換器的主電路主要由開關、續流二極管、輸出濾波電感以及輸出濾波電容組成。
我們平常使用的DC-DC降壓芯片在電路中的作用就是相當于U1的開關，控制開關的關閉從而來控制電壓的大小。其內部包含一個或多個開關元件（如MOSFET），這些開關元件會以一定的頻率進行導通和關斷操作，通過控制開關的占空比（導通時間與周期的比值）來調節輸出電壓的大小。
