Wi-Fi Display通常也被稱為 Wi-Fi Direct Display 或 WFD，是由 WiFi 無線產業聯盟精心制定的一項基于WiFi技術的標準。Wi-Fi Display技術核心目標是構建起無線設備與高清顯示屏之間可靠且對等（P2P）的高清視頻與音頻流傳輸橋梁。無線投屏中Wi-Fi Display技術的誕生，讓用戶徹底擺脫了繁瑣物理連接線的束縛，能夠輕松地將移動設備上豐富多彩的音視頻內容實時鏡像到大屏幕上，盡情享受高畫質影像帶來的震撼視覺體驗。
Wi-Fi Display架構基于端到端直連模式，其架構包含以下核心組件：
發送端（Source）：手機、PC等設備，負責屏幕內容采集、編碼與傳輸。
接收端（Sink）：電視、投影儀等設備，負責數據接收、解碼與顯示。
連接管理層：實現設備發現、安全認證、會話管理等功能。
圖1協議框圖（來源于網絡）
Wi-Fi Display依賴Wi-Fi Direct（P2P模式）建立直連通信，其關鍵技術包括：
Soft AP模式：發送端模擬路由器功能，創建臨時無線網絡供接收端接入。
信道協商：自動選擇干擾最小的頻段（優先5GHz），支持20/40/80MHz信道帶寬。
節能機制：通過TDLS（Tunneled Direct Link Setup）降低待機功耗。
幀捕獲：以60fps速率抓取屏幕幀（RGB或YUV格式）。
預處理：去噪、色彩空間轉換（RGB→YUV420）。
H.264編碼：
l 幀類型劃分：I幀（關鍵幀）、P幀（前向預測）、B幀（雙向預測）。
l 宏塊分割：將畫面劃分為16×16宏塊，獨立進行運動估計與補償。
l 量化與熵編碼：通過CABAC壓縮數據，壓縮比可達100:1。
采樣與壓縮：48kHz采樣率，AAC-LC編碼（128kbps碼率）。
同步機制：利用RTP時間戳（Timestamp）與RTCP反饋實現音畫對齊。

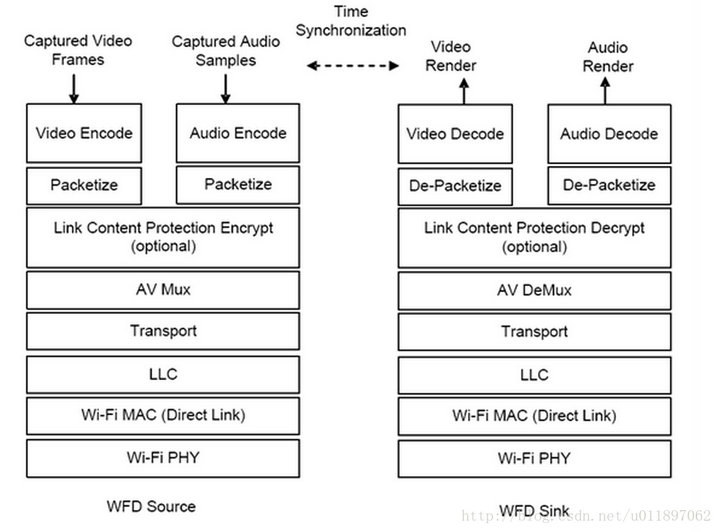

圖2音頻及視頻流控制框圖（圖片源自網絡）
RTP包（Real-time Transport Protocol Packet）是一種專門用于實時傳輸音頻、視頻等多媒體數據的網絡數據包格式。RTP包是實時傳輸協議（RTP）的標準數據單元，主要用于在互聯網上高效傳輸時間敏感的多媒體數據（如音視頻流）。RTP包是流媒體、視頻會議、在線直播等場景的核心技術之一。RTP包示例圖如下圖所示：

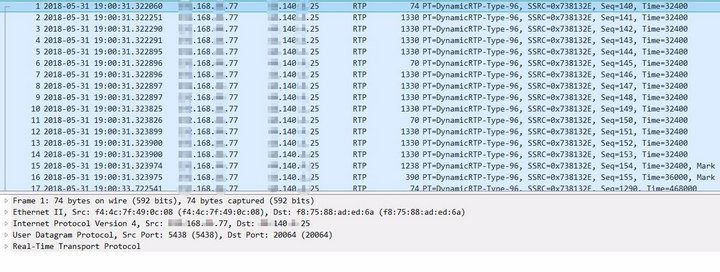

圖3數據包解碼成RTP包示例圖（圖片源自網絡）
(1) Header字段：序列號（Sequence Number）、時間戳、同步源標識（SSRC）。
(2) RTCP反饋：接收端定期發送RR（Receiver Report），包含丟包率、延遲等網絡狀態信息。
動態碼率調整（ABR）：
根據RTCP反饋的丟包率動態調整編碼參數：
l 丟包率< 2%：保持1080p@60Hz，碼率20Mbps。
l 丟包率2%~5%：降至720p@30Hz，碼率10Mbps。
l 丟包率> 5%：切換至5GHz頻段或啟用FEC。
抗干擾技術：
l MIMO多天線：通過空間流（Spatial Streams）提升吞吐量。
l 前向糾錯（FEC）：添加RS碼或LDPC碼，恢復最多30%的丟包。
解碼流水線：
l Jitter Buffer：緩存50-100ms數據，消除網絡抖動影響。
l H.264硬解碼：使用GPU或?qū)Ｓ肁SIC芯片（如ARM Mali-V61）。
l 后處理：去塊效應濾波（Deblocking Filter）、色彩增強。
低延遲模式：
l 縮短GOP（Group of Pictures）至2-4幀。
l 禁用B幀，僅使用I幀和P幀。
